Антенна AX-2513P MIMO 2x2

Рейтинг:
(0 голосов)
Артикул: 35-124
2100руб.
1600руб.
+
Диапазон: 4G
Коэффициент усиления, дБ: от 11дБ до 14дБ
Коэффициент усиления, дБ: 13 дБ
Тип антенны: Панельная (полосковая решетка)
поделиться

Панельная антенна АX-2513P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных  стандарта LTE, WIMAX диапазона 2.6 ГГц. АX-2513P MIMO 2х2 является антенной средней направленности и рекомендуется к применению не значительном удалении от базовой станции и в условиях города. Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE2600 (YOTA ONE, Huawei E392, Е3276, М100-4 и др) может достигать 150Мб/с.

Антенна представляет собой две полосковых резонаторных антенны с разносом по поляризации и в пространстве. Наклон поляризации антенн +45/-45 градусов. Данное решение позволяет максимально эффективно использовать скоростные возможности современных 4G LTE модемов.

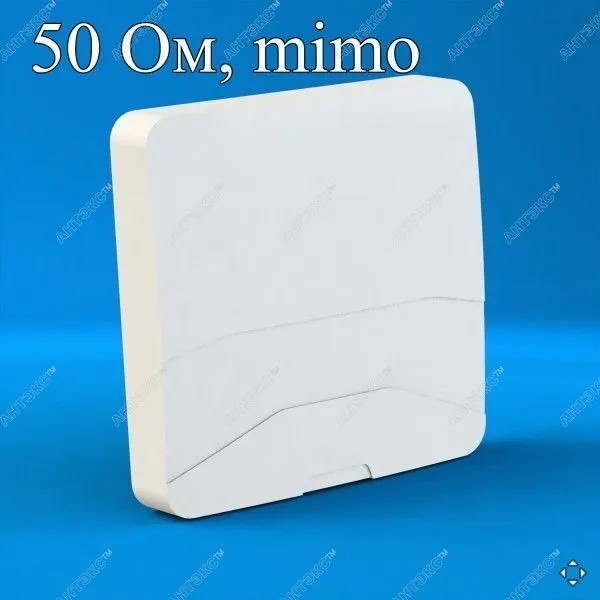

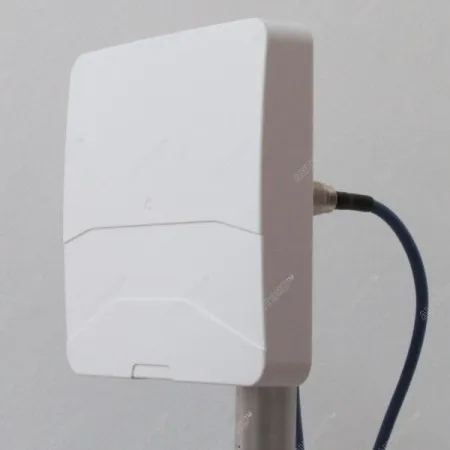

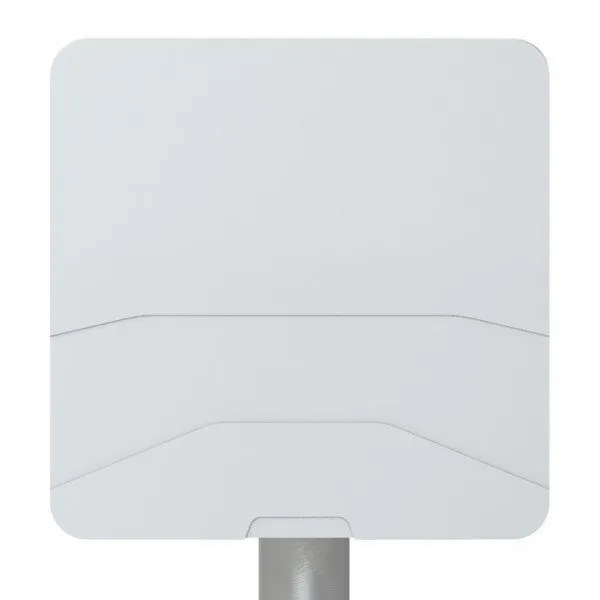

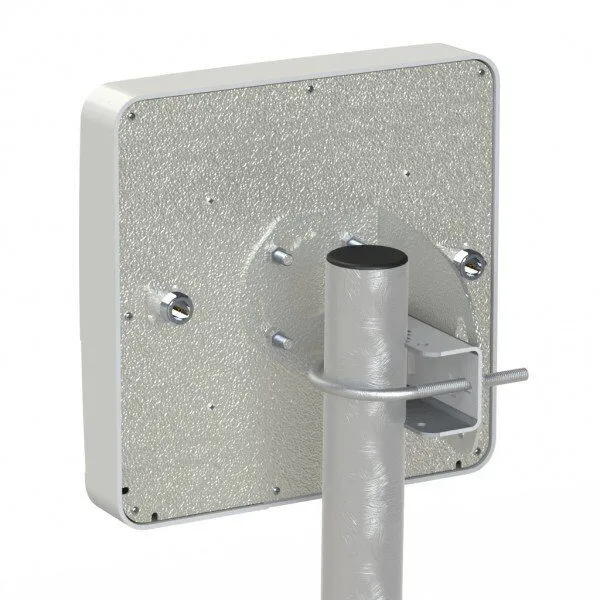

Пластиковый корпус надежно защищает активные излучателя антенны от осадков. Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной). На антеннах предусмотрено подключение провода заземления. Крепление позволяет изменять угол наклона антенны.

Характеристики:

Электрические характеристики
Рабочий диапазон частот, МГц 2510-2690
Усиление, dBi 13 х 2
Ширина ДН в горизонтальной / вертикальной плоскости, градусы 32/38
Ширина ДН в диагональных плоскостях, градусы 54/28
Уровень боковых лепестков, не более -13 dB
Развязка между портами, не менее 28 dB
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,6
Допустимая мощность, Вт 50
Поляризация гор.+верт.
Механические характеристики
Масса с креплением, г 1050

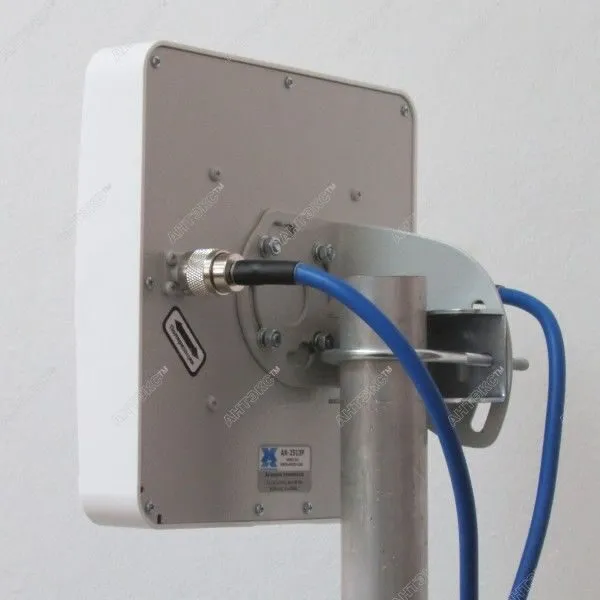

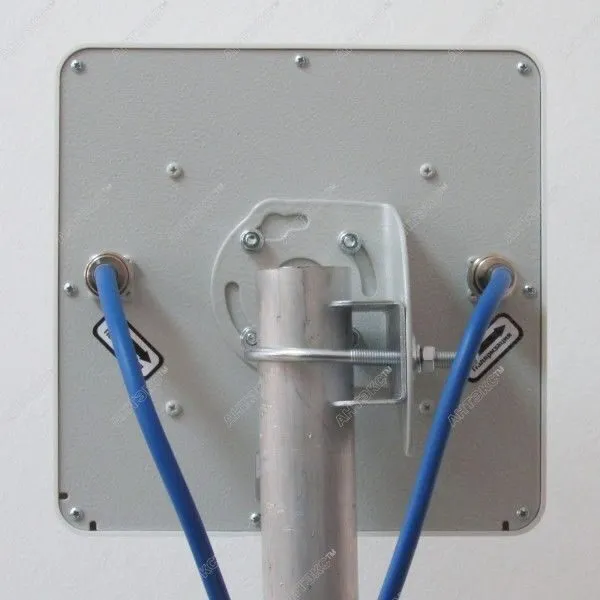

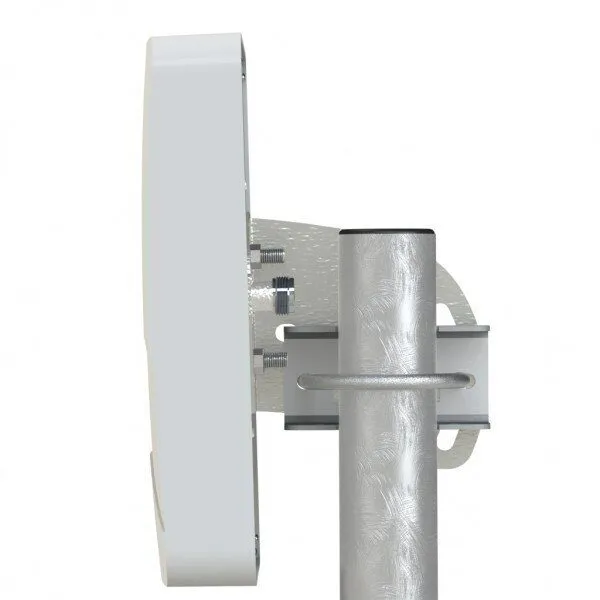

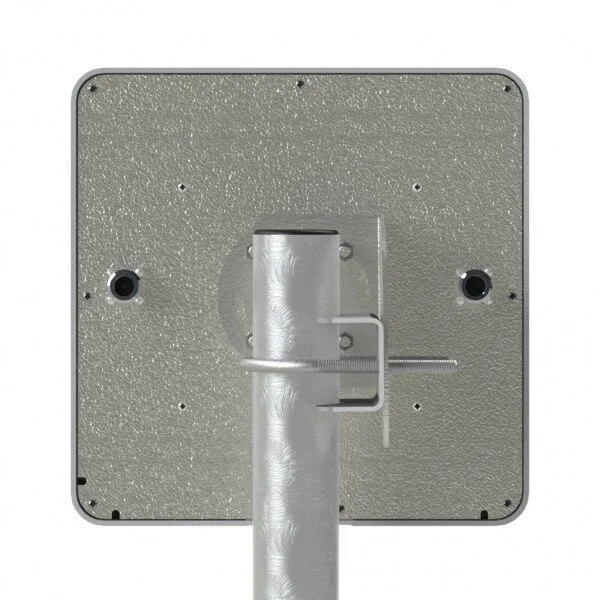

Крепление для мачты диаметром 20-52мм
Диапазон рабочих температур,гр. Цельсия -40....+60
Габаритные размеры без крепления, м 0,24х0,24х0,04
Допустимая скорость ветра, м/сек 50

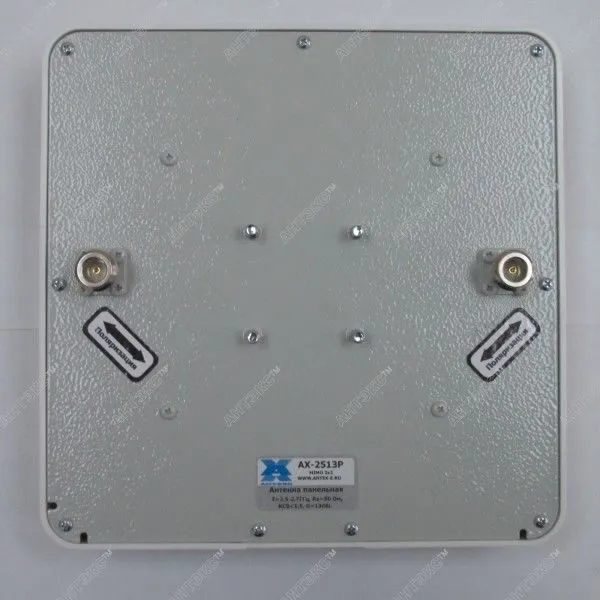

Разъем 2хN-female
Материал защитного кожуха ABS-пластик с защитой от ультрафиолетового излучения
Материал антенны оцинкованная сталь
Материал крепления сталь
Защитное покрытие порошковая полимерная краска



Диапазон4G
Коэффициент усиления, дБот 11дБ до 14дБ
Коэффициент усиления, дБ13 дБ
Тип антенныПанельная (полосковая решетка)
