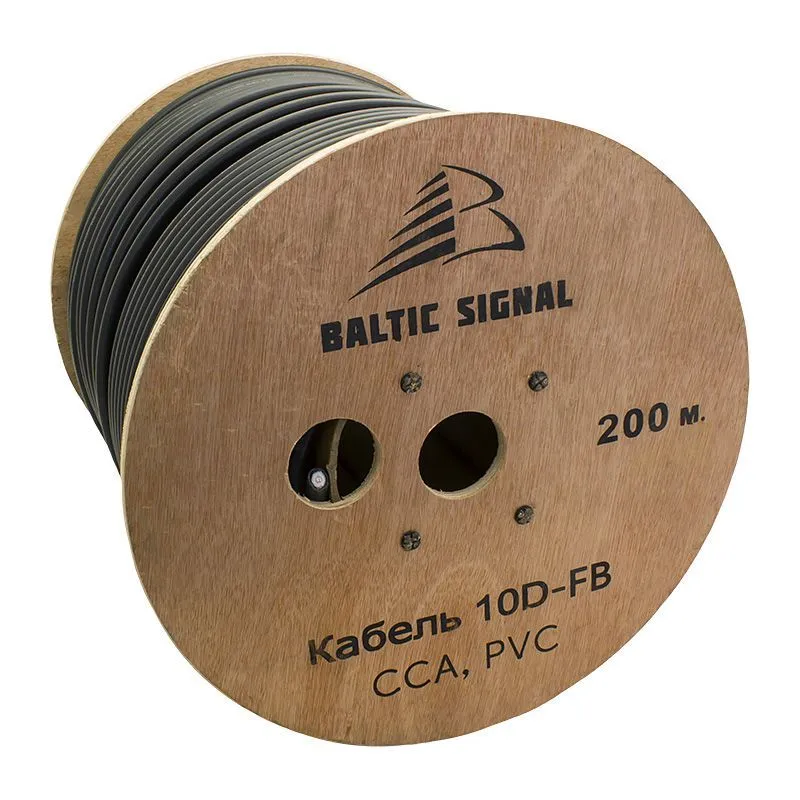

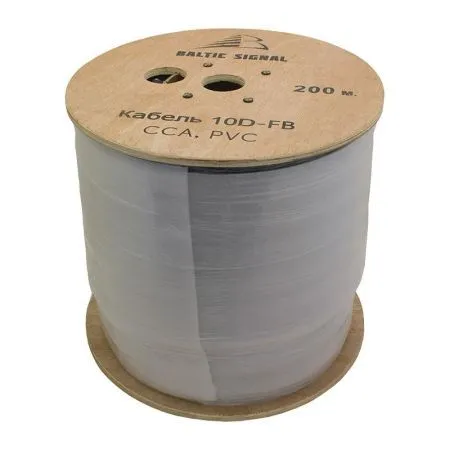

Кабель 10D/FB CCA PVC чёрный

Рейтинг:
(0 голосов)
Артикул: 15-283
210руб.
+
поделиться

Коаксиальный чёрный радиочастотный кабель класса «High-End» с использованием центрального проводника из омеднённого алюминия (Copper Clad Aluminium).

  • Внешний диаметр оболочки 13,1 мм
  • Диапазон 150...6000 МГц
  • Диапазон рабочих температур -40...+70°C

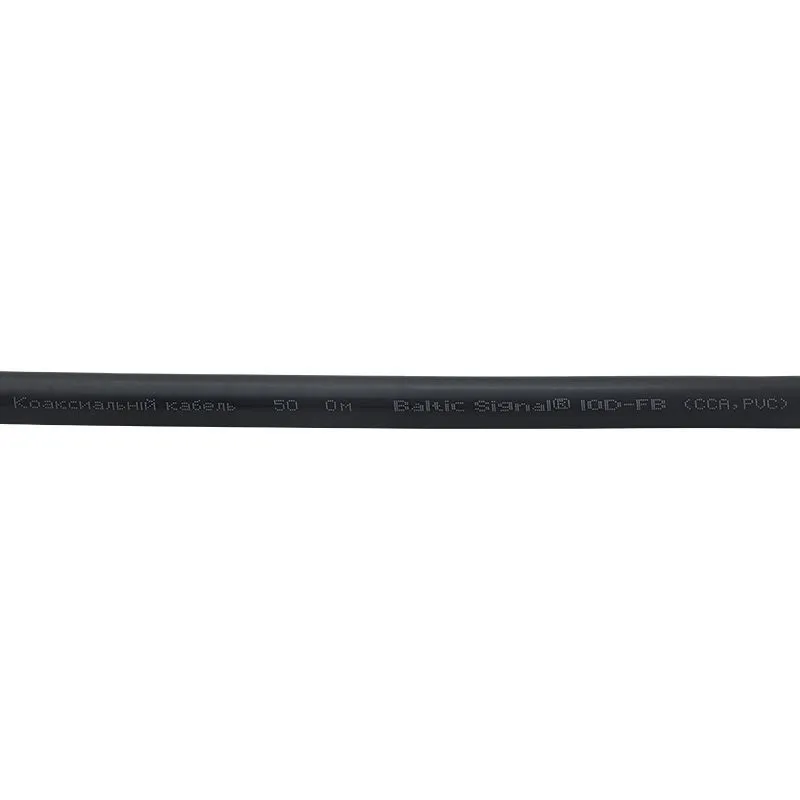

10D/FB CCA PVC - профессиональный коаксиальный кабель диаметром 13,1 мм с использованием центрального проводника из омеднённого алюминия (Copper Clad Aluminium).

Кабель очень высокого качества для построения различных систем радиосвязи с фидерными трактами большой протяженности. Увеличенное объемное содержание меди в центральном проводнике (не менее 15%) обеспечивает высокую пластичность, электропроводность и глубину скин-слоя. При постоянном росте цен на медь этот ВЧ кабель позволяет добиться ощутимой экономии средств без потери качества.

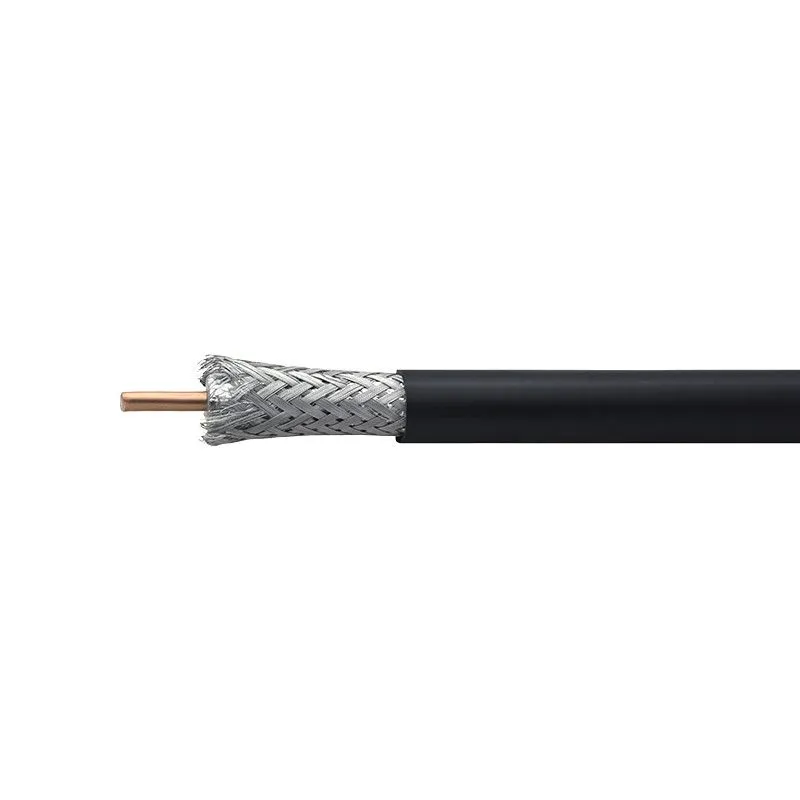

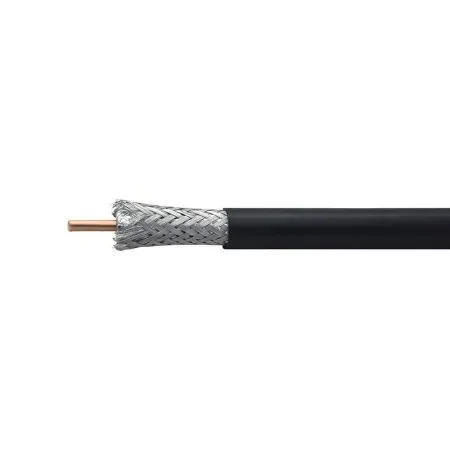

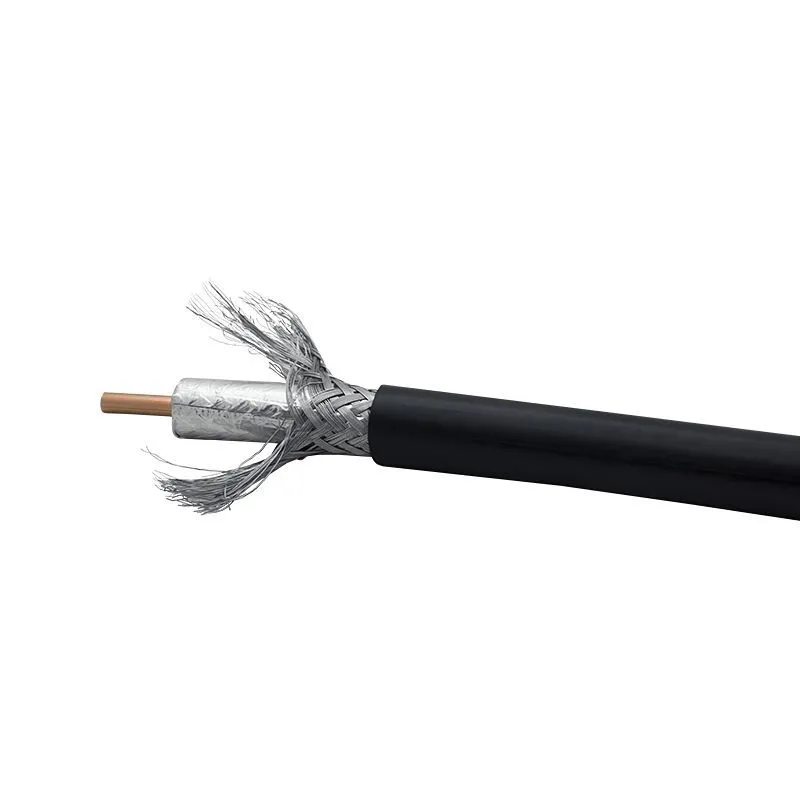

Плотная оплетка из луженой меди в сочетании с двухсторонней алюминиевой фольгой, обеспечивают повышенный коэффициент экранирования. Оболочка кабеля изготовлена из материала, стойкого к УФ излучению.

Таблица затухания для коаксиального кабеля 10D-FB CCA:

Частота, МГц

Затухание, дБ/100м

Частота, МГц

Затухание, дБ/100м

150 3,7 1200 12,0
450 7,1 1800 15,6
800 9,7 1900 15,6
900 10,3 2450 18,3

Характеристики:

Импеданс 50±2 Ом
Погонная емкость 81,5 пФ/м
Коэффициент укорочения 1,22
Диаметр центральной жилы 3,5 мм
Материал проводника CCA - омедненный алюминий
Диаметр диэлектрика 9,7 мм
Материал диэлектрика FPE - физически вспененный полиэтилен
Внешний диаметр оболочки 13,1 мм
Материал оболочки PVC - поливинилхлорид
Основной экран DF - двухсторонняя алюминиевая фольга на лавсановой основе
Плотность основного экрана 100%
Конфигурация оплетки 2490,18 мм
Материал оплетки TC - луженая медь
Плотность оплетки 95%
