Кабель 5D/FB CCA PVC чёрный

Рейтинг:
(0 голосов)
Артикул: 15-279
80руб.
+
поделиться

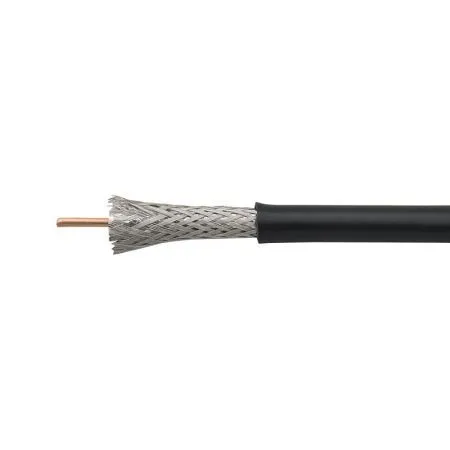

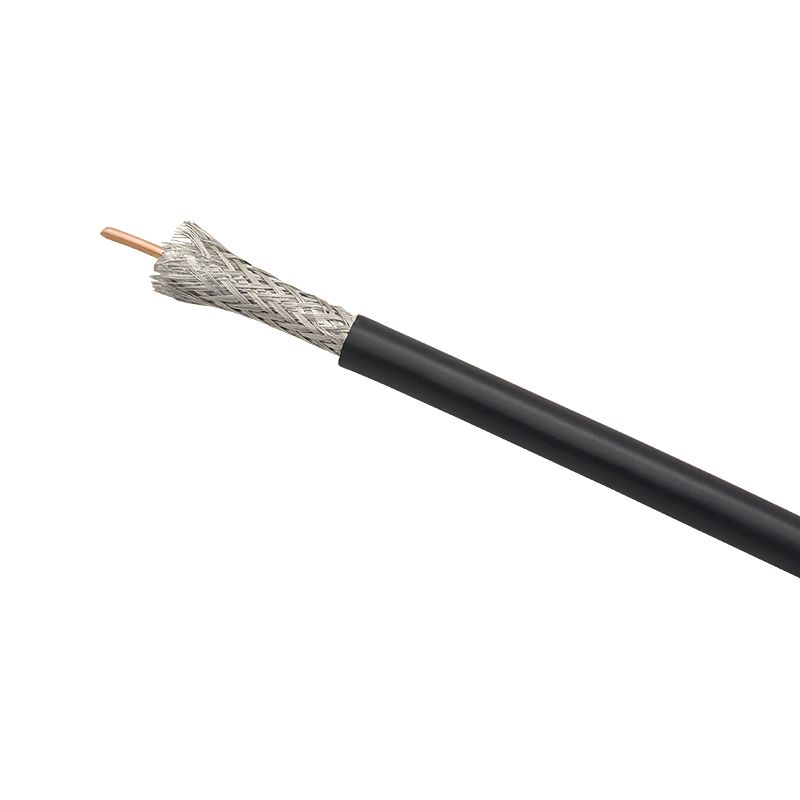

Коаксиальный кабель чёрного цвета с волновым сопротивлением 50 Ом, небольшого диаметра с плотным двойным экраном, центральным проводником из омедненного алюминия (CCA). Оболочка кабеля изготовлена из материала, стойкого к ультрафиолетовому излучению.

  • Диапазон 400...7500 МГц
  • Внешний диаметр оболочки 7,58 мм
  • Диапазон рабочих температур -40...+70°C
  • Температура хранения: от -55°С до +70°С.
  • Волновое сопротивление радиочастотного элемента: 50 Ом±2 Ом
  • Срок службы кабеля: с ПВХ оболочкой — 10 лет.

Таблица затухания для коаксильного кабеля 5D-FB ССA PVC:

Частота, МГц Затухание, дБ/100м
90 6,8
900 22,2
1000 24,1
2500 41,3

Характеристики:

Импеданс 50±2 Ом
Погонная емкость 83,5 пФ/м
Диаметр центральной жилы 1,8 мм
Материал проводника CCA - омедненный алюминий
Диаметр диэлектрика 4,98 мм
Материал диэлектрика FPE - физически вспененный полиэтилен
Внешний диаметр оболочки 7,58 мм
Материал оболочки PVC - поливинилхлорид
Цвет черный
Основной экран DF - двухсторонняя алюминиевая фольга на лавсановой основе
Плотность основного экрана 82%
Конфигурация оплетки 16х8х0,14
Материал оплетки TC - луженая медь
Плотность оплетки 95%
Сопротивление цент. проводника по пост. току 6,8 Ом/км
Напряжение пробоя оболоки 5000 В
