Кабель 8D/FB ССА PVC чёрный

Рейтинг:
(0 голосов)
Артикул: 15-281
150руб.
+
поделиться

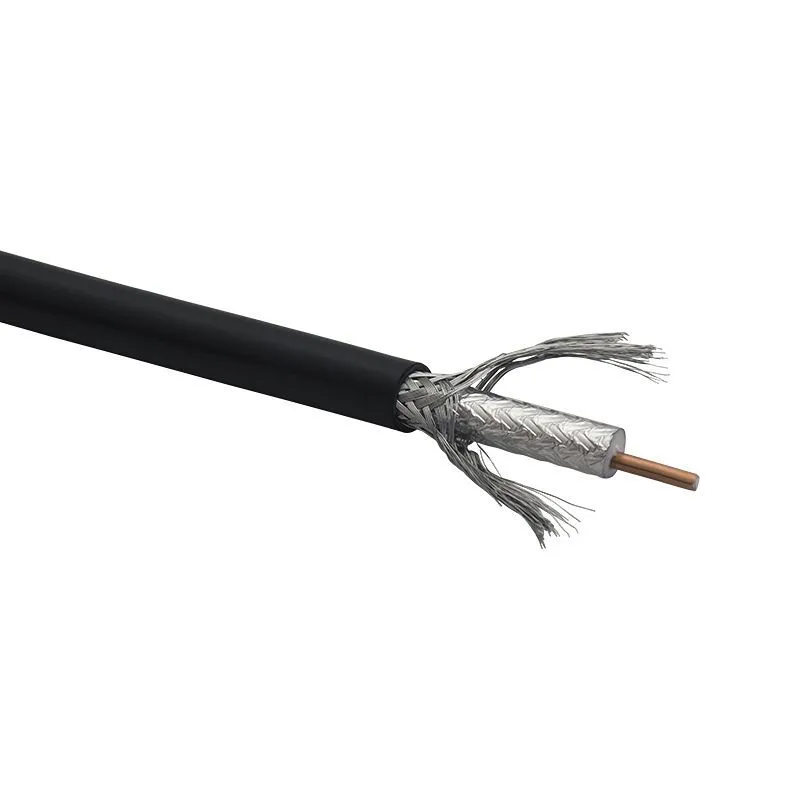

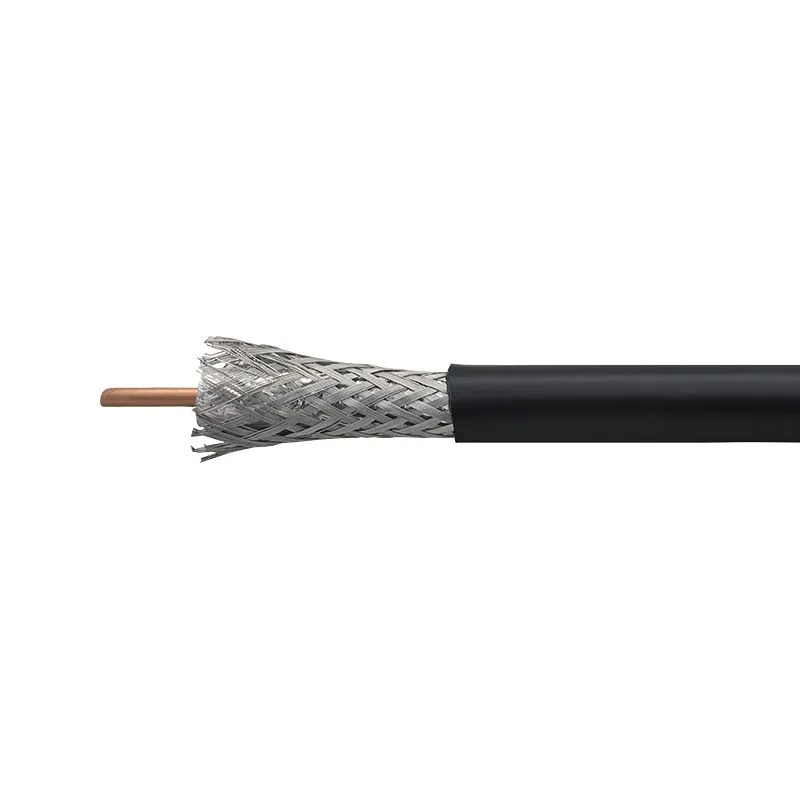

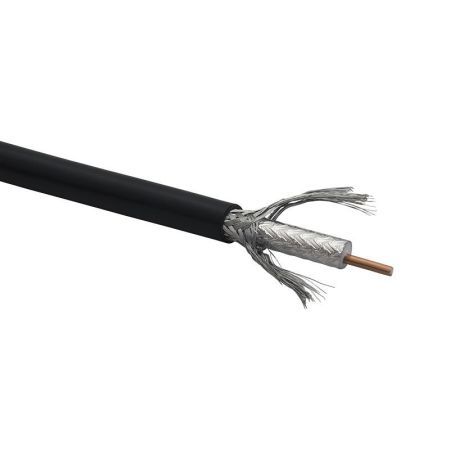

Коаксиальный кабель чёрного цвета с волновым сопротивлением 50 Ом, центральным проводником из омедненного алюминия (CCA - Copper Clad Aluminium). Оболочка кабеля изготовлена из материала, стойкого к ультрафиолетовому излучению.

  • Диапазон 400...7500 МГц
  • Внешний диаметр оболочки 11,05 мм
  • Диапазон рабочих температур -40...+70°C
  • Температура хранения: от -55°С до +70°С.
  • Волновое сопротивление радиочастотного элемента: 50 Ом±2 Ом
  • Срок службы кабеля: с ПВХ оболочкой — 10 лет.

Таблица затухания для коаксильного кабеля 5D-FB ССA PVC:

Частота, МГц Затухание, дБ/100м
90 4,3
900 15,8
1000 17,0
2500 25,8

Характеристики:

Импеданс 50±2 Ом
Погонная емкость 83,5 пФ/м
Диаметр центральной жилы 2,61 мм
Материал проводника CCA - омедненный алюминий
Диаметр диэлектрика 7,48 мм
Материал диэлектрика FPE - физически вспененный полиэтилен
Внешний диаметр оболочки 7,58 мм
Материал оболочки PVC - поливинилхлорид
Цвет черный
Основной экран DF - двухсторонняя алюминиевая фольга на лавсановой основе
Плотность основного экрана 85%
Конфигурация оплетки 24х7х0,16
Материал оплетки TC - луженая медь
Плотность оплетки 95%
Сопротивление цент. проводника по пост. току 6,8 Ом/км
Напряжение пробоя оболоки 5000 В
