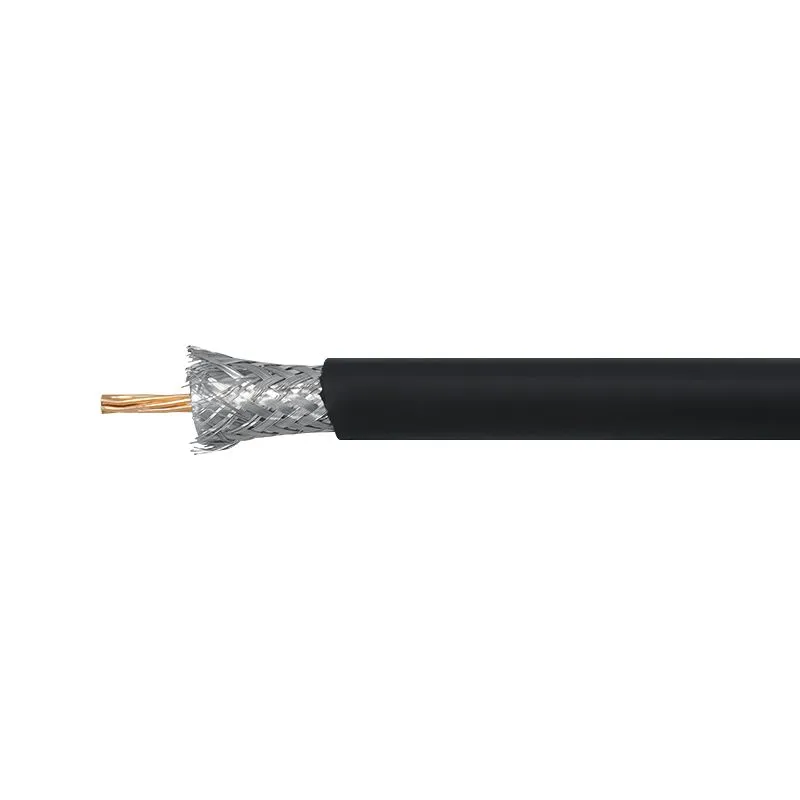

Кабель 5D/FB CU PVC чёрный

Рейтинг:
(0 голосов)
Артикул: 15-280
100руб.
+
поделиться

Коаксиальный кабель с волновым сопротивлением 50 Ом чёрного цвета, небольшого диаметра с плотным двойным экраном, сплошным центральным проводником из чистой меди (CU). Оболочка кабеля изготовлена из материала, стойкого к ультрафиолетовому излучению.



  • Диапазон 400...7500 МГц
  • Внешний диаметр оболочки 7,62 мм
  • Диапазон рабочих температур -40...+70°C
  • Температура хранения: от -55°С до +70°С.
  • Волновое сопротивление радиочастотного элемента: 50 Ом±2 Ом
  • Срок службы кабеля: с ПВХ оболочкой — 10 лет.

Таблица затухания для коаксильного кабеля 5D-FB ССA PVC:

Частота, МГц Затухание, дБ/100м
90 10,2
900 22,5
1000 24,2
2500 41,3

Характеристики:

Импеданс 50±2 Ом
Погонная емкость 83 пФ/м
Диаметр центральной жилы 1,81 мм
Материал проводника CU - медь
Диаметр диэлектрика 5,02 мм
Материал диэлектрика FPE - физически вспененный полиэтилен
Внешний диаметр оболочки 7,62 мм
Материал оболочки PVC - поливинилхлорид
Цвет черный
Основной экран DF - двухсторонняя алюминиевая фольга на лавсановой основе
Плотность основного экрана 83%
Конфигурация оплетки 16х8х0,14
Материал оплетки TC - луженая медь
Плотность оплетки 95%
Сопротивление цент. проводника по пост. току 6,8 Ом/км
Напряжение пробоя оболоки 5000 В
