Универсальная уличная MIMO-антенна для систем усиления мобильного интернета на базе модемов и 3G/4G-роутеров. ASTRA 3G/4G MIMO поддерживает два широких частотных диапазона 790–960 МГц и 1700–2700 МГц, что позволяет работать с сигналом всех популярных в России сотовых стандартов. Антенна выпускается российским предприятием Baltic Signal. Коэффициент усиления составляет 10–15 дБи.
Поддержка мобильного интернета в режиме MIMO
ASTRA 3G/4G MIMO является широкополосной антенной, которая поддерживает множество стандартов сотовых сетей:
- GSM-900 и GSM-1800 — стандарты второго поколения с медленным доступом в интернет (GPRS/EDGE);
- UMTS-900 и UMTS-2100 — два 3G-стандарта, которые используются российскими операторами;
- LTE Band 3/7/20 — стандарты высокоскоростных 4G-коммуникаций на частотах 1800, 2600 и 800 МГц.
Также допускается использование ASTRA 3G/4G MIMO в качестве WiFi-антенны для создания локальных зон покрытия или беспроводных мостов на частоте 2,4 ГГц.
Технология MIMO 2x2 позволяет транслировать и принимать одновременно два потока данных, что обеспечивает высокую стабильность и скорость 4G-интернета. Базовые станции операторов с поддержкой MIMO доступны во многих городах и населенных пунктах, поэтому применение антенны двойной конструкции часто повышает скорость и стабильность соединения.
Усиление сигнала на большом расстоянии от БС оператора
Коэффициент усиления до 15 дБи позволяет принимать с помощью антенны слабый сигнал от удаленных базовых станций. На качество приема и передачи радиосигнала влияют особенности реальных условий эксплуатации, такие как природный и техногенный ландшафт местности, наличие экранирующих препятствий на пути распространения сигнала, исходная радиочастотная обстановка. В общем случае ASTRA 3G/4G MIMO позволяет обеспечить высокое качество связи при удалении на 5–15 км от ближайшей сотовой вышки.

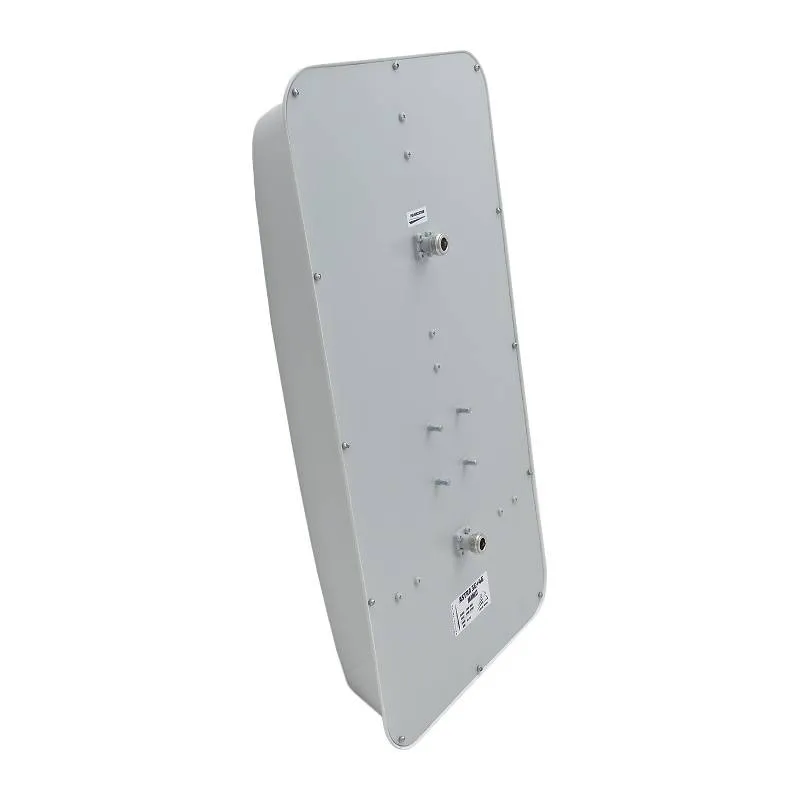

ASTRA 3G/4G MIMO оснащена двумя выходами N-female («мама») для подключения кабелей модема или роутера. Разъемы работают в разной поляризации, благодаря чему достигается поддержка технологии MIMO.
Волновое сопротивление 50 Ом обеспечивает совместимость с компонентами систем усиления сотовой связи и мобильного интернета (антенны телевизионных систем имеют сопротивление 75 Ом и не применяются в мобильной связи).

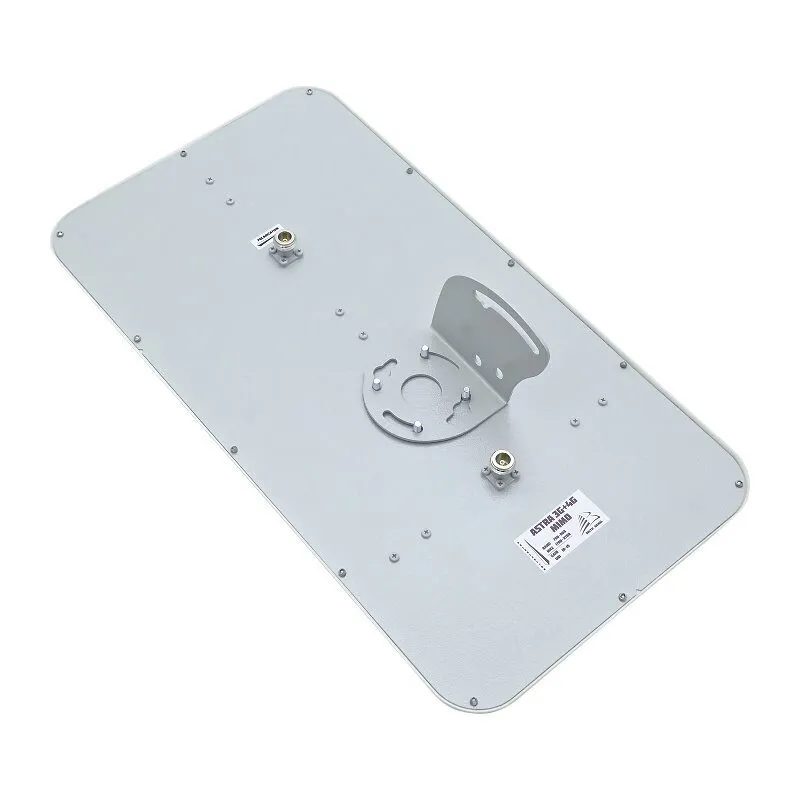

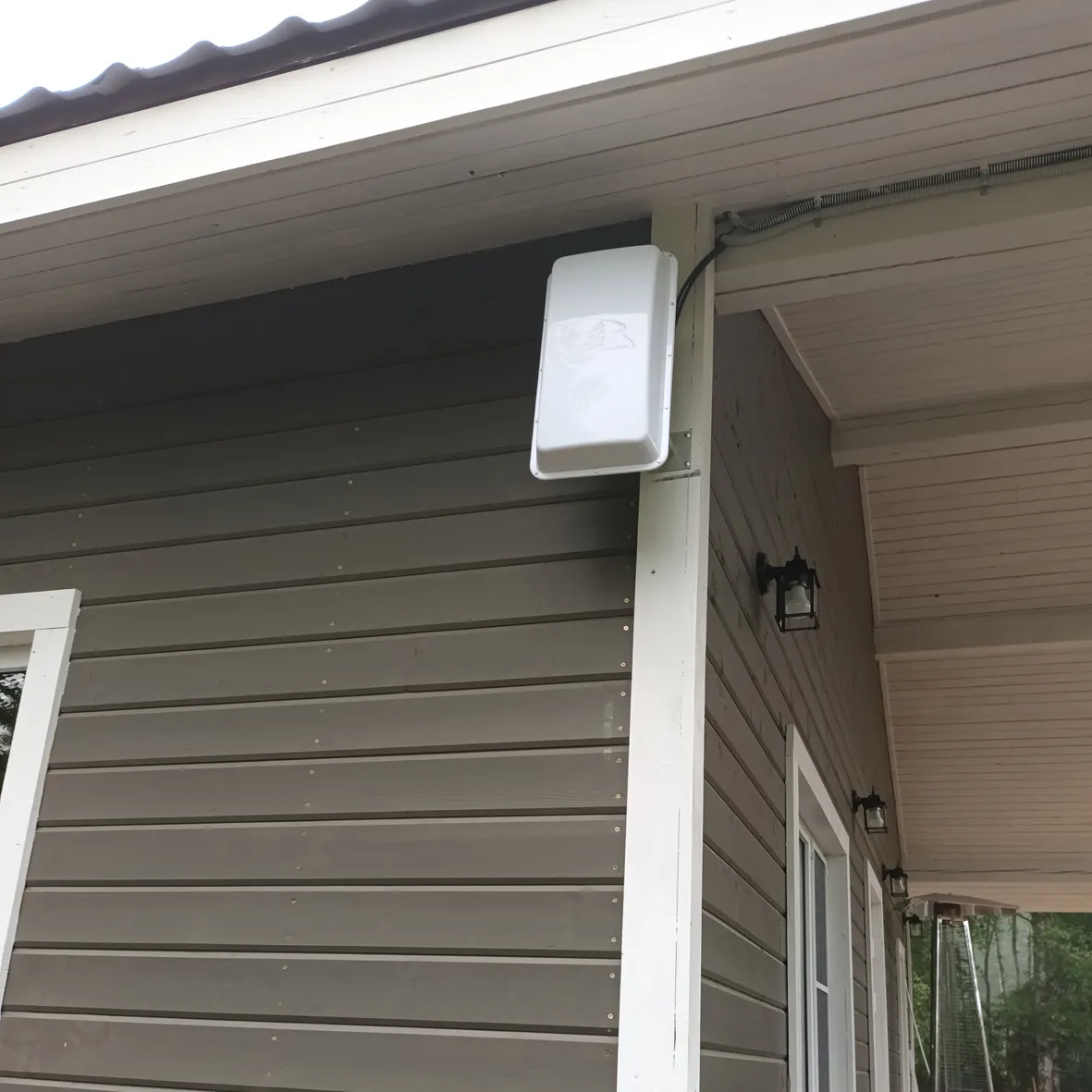

При установке антенны необходимо выдерживать направление на ближайшую базовую станцию оператора, поскольку антенна имеет узкую диаграмму излучения/приема. Подробная инструкция по монтажу и настройке поставляется в комплекте. Работы по установке и подключению могут производиться пользователем самостоятельно. Также, в комплект входит узел крепления на мачту, позволяющий зафиксировать антенну на трубе круглого сечения.

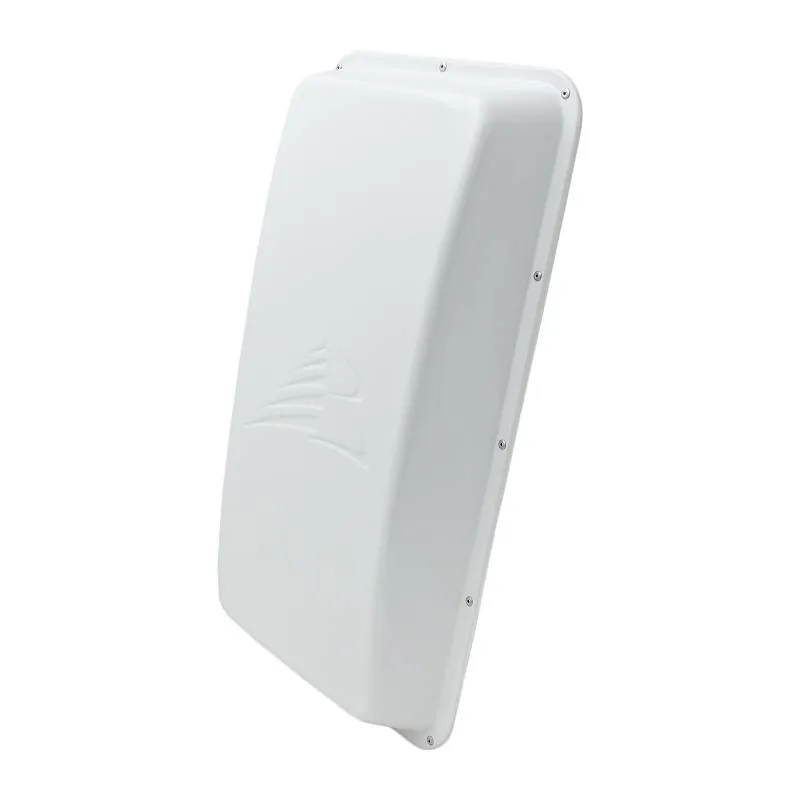

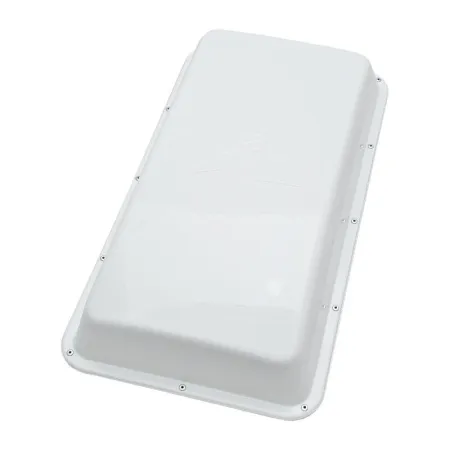

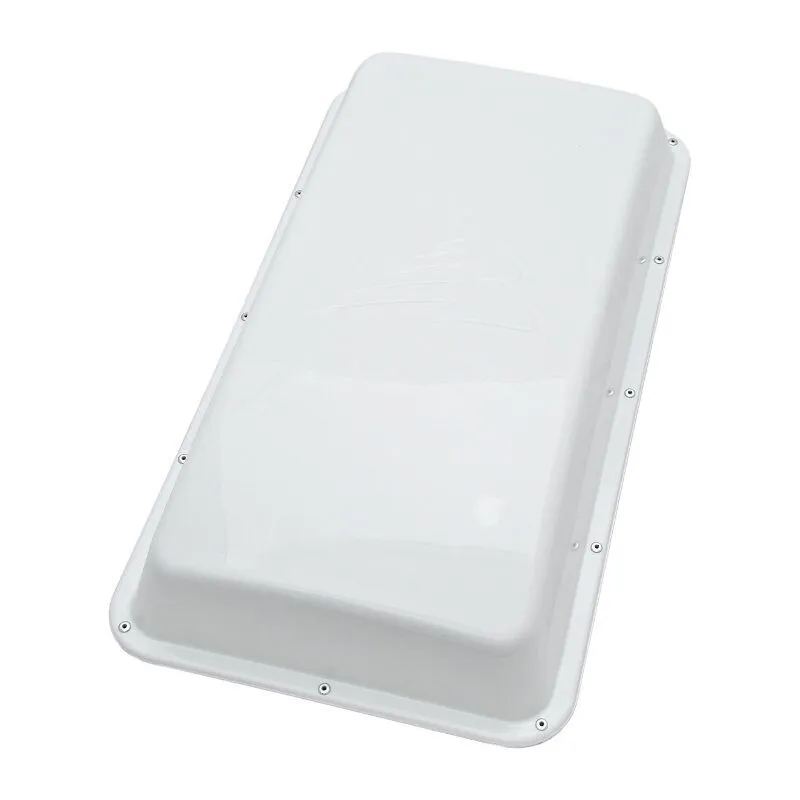

Корпус ASTRA 3G/4G MIMO выполнен в нейтральном белом цвете, типовом для уличных антенн мобильной связи. Материалы и защитное покрытие кожуха антенны предусматривают круглогодичную эксплуатацию. Излучатели надежно защищены от повышенной влажности, осадков, пыли, ветра и прочих факторов уличного размещения.
ASTRA 3G/4G MIMO — мощная панельная антенна для города, пригородных территорий и дачи, принимающая и транслирующая сигнал мобильных сетей в широком диапазоне частот. Среди достоинств данного решения следует отметить высокие технические характеристики, удобство монтажи, простоту настройки и совместимость с различными моделями оборудования.
|
Рабочий диапазон частот |
790–960 МГц, 1700–2700 МГц |
|
Коэффициент усиления |
2 x 10–15 дБи |
|
Ширина диаграммы направленности в H-плоскости |
36–69° |
|
Ширина диаграммы направленности в E-плоскости |
37–65° |
|
Отношение вперед/назад |
≥ 18 дБ |
|
Волновое сопротивление |
50 Ом |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,6 |
|
Допустимая мощность передачи |
10 Вт |
|
Поляризация |
вертикальная + горизонтальная или X-pol |
|
ВЧ-разъем |
2 x N-female |
|
Крепление |
на мачту Ø20–52 мм |
|
Материал антенны |
оцинкованная сталь |
|
Защитное покрытие |
порошковая полимерная краска |
|
Материал защитного корпуса |
АБС-пластик с защитой от УФ-излучения |
|
Размер (без крепления) |
450 x 240 x 80 мм |
|
Вес (с креплением) |
1980 г |
|
Комплектация |
антенна, комплект крепежа, инструкция |
