Для чего нужны переходники?
Переходники (высокочастотные адаптеры) обеспечивают соединение в случае одинаковых ответных частей высокочастотных разъёмов прибора и коаксиального кабеля, также для сборки коаксиальных кабелей, соединяя между собой одно- и разнотипные ВЧ-разъёмы в системах усиления сотовой связи. Уровень затухания сигнала при использовании высокочастотных адаптеров незначительный. Однако, количество переходников в соединении должно быть минимальным. При большом количестве переходников в расчётах усиления сигнала необходимо учитывать уровень потерь.
Коаксиальные переходники производятся с волновым сопротивлением 50 Ом и 75 Ом.
Переходники выпускаются разных видов. Наиболее распространённые: N-типа, FME-типа, SMA-типа, TNC-типа и другие по типу серии.
Внутрисерийные и межсерийные переходники имеют конструктивные отличия:

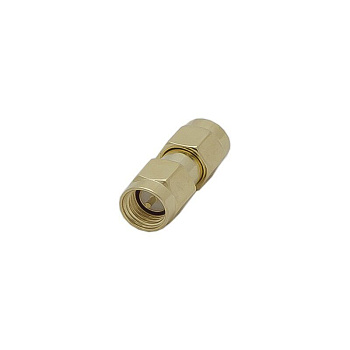

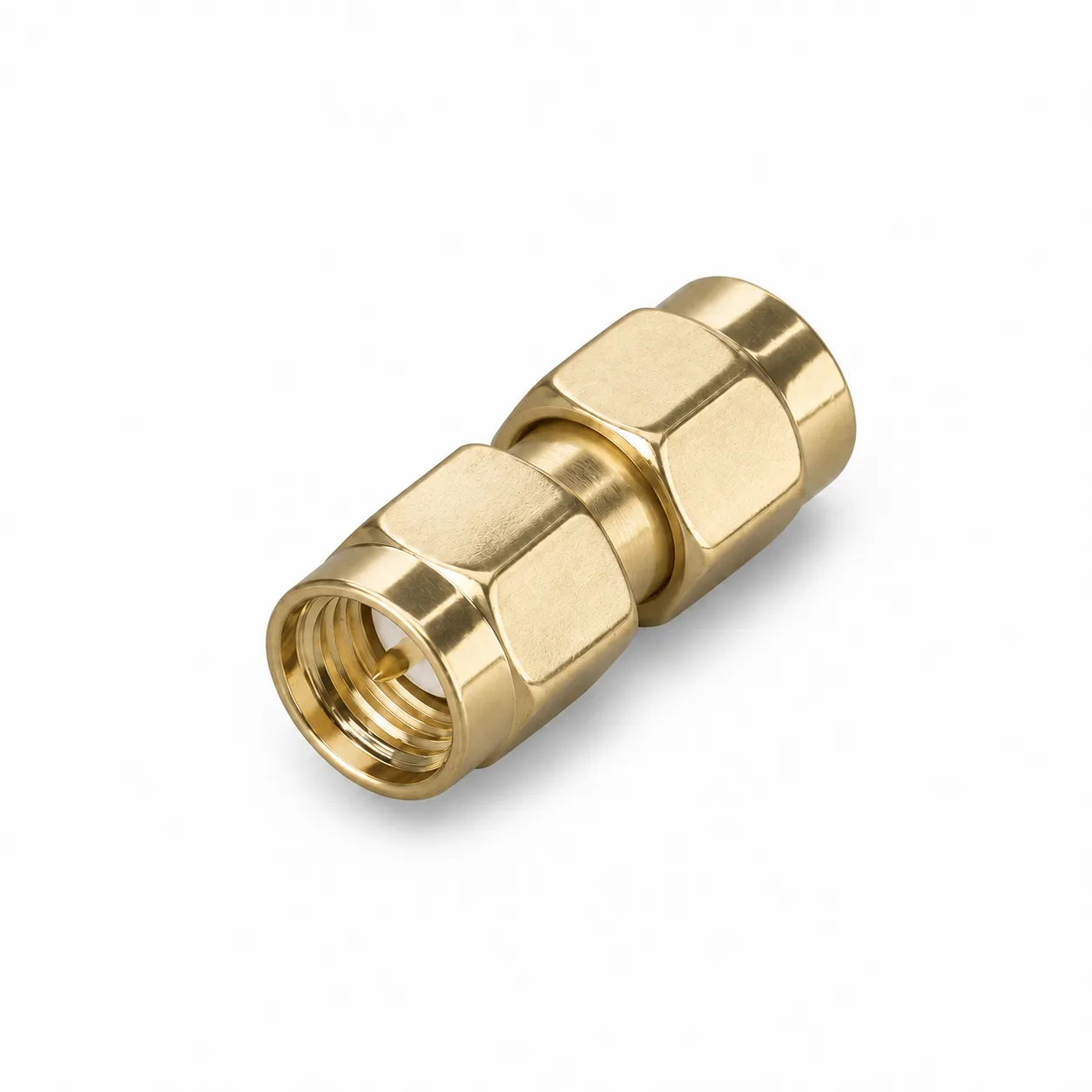

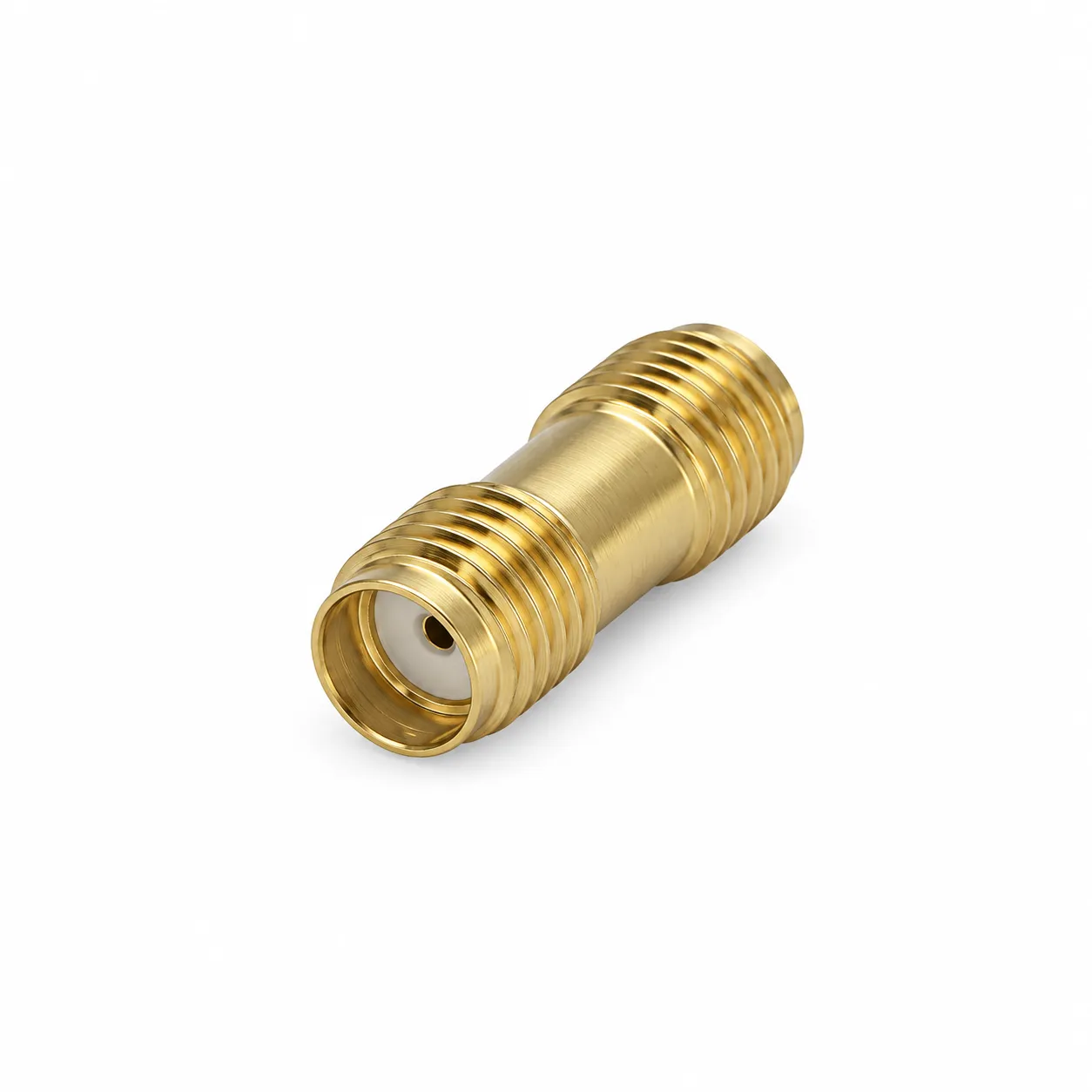

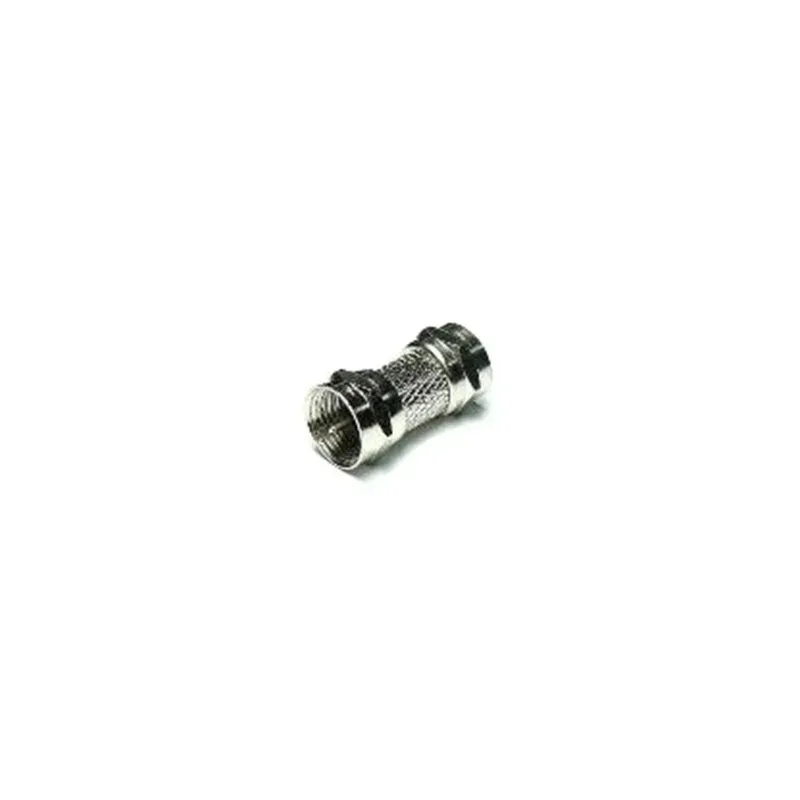

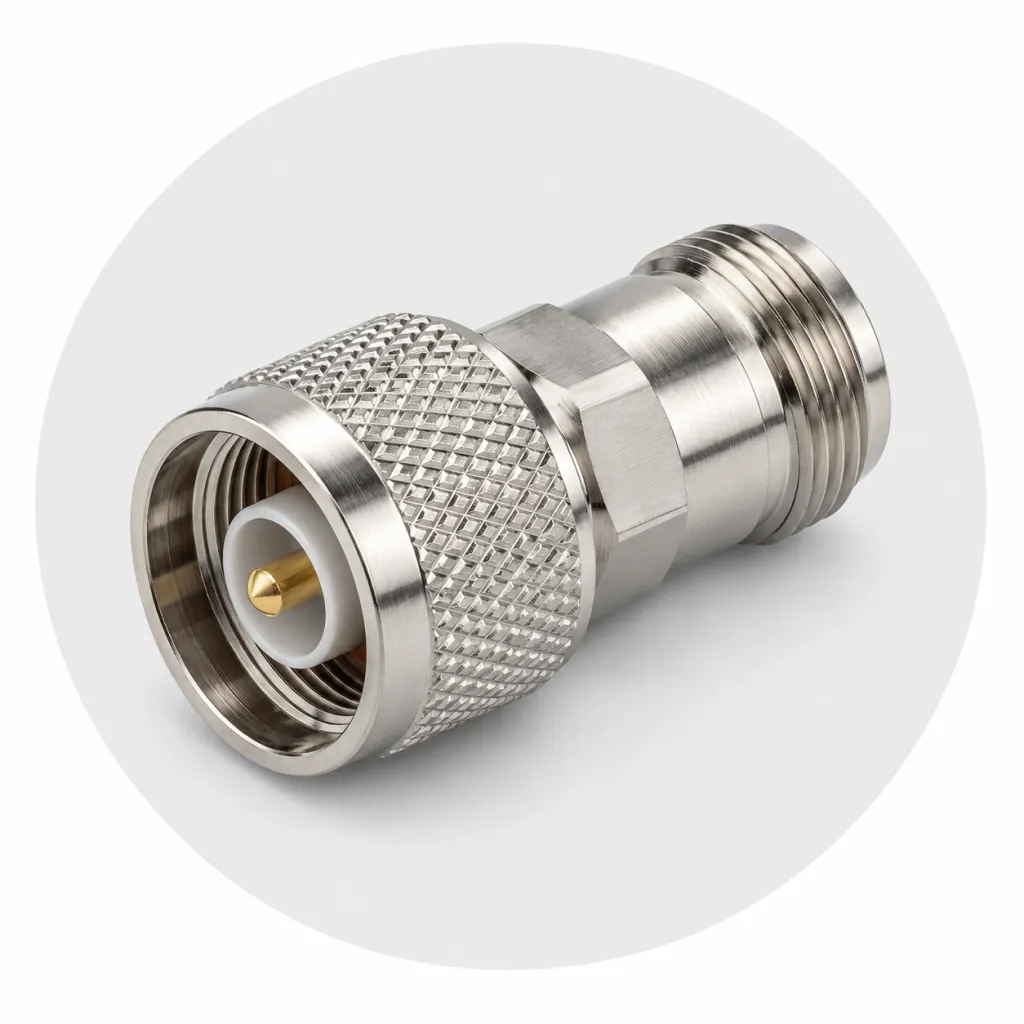

- внутрисерийные – позволяют соединять разъёмы одно- или разнотипные, но одной серии, например, переходник S-311 (соединяет разъём SMA-male с разъёмом SMA-male);

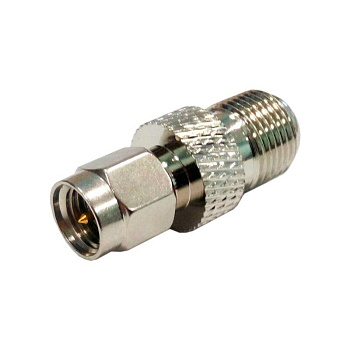

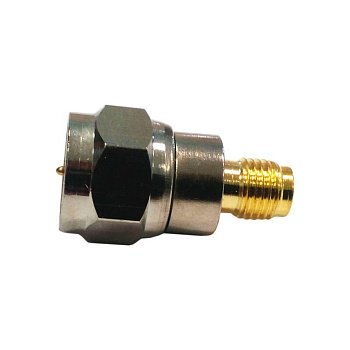

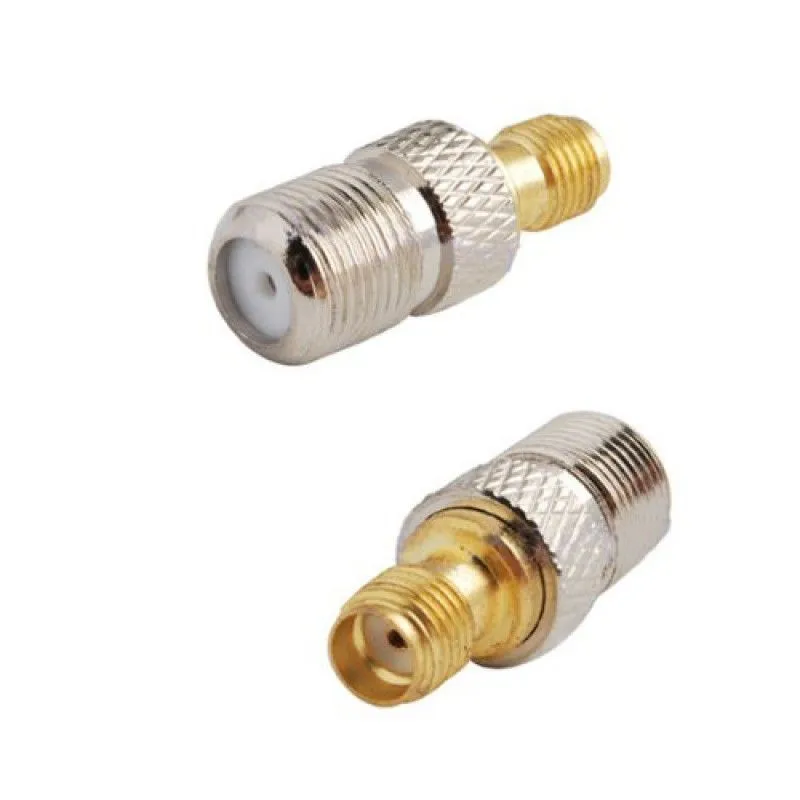

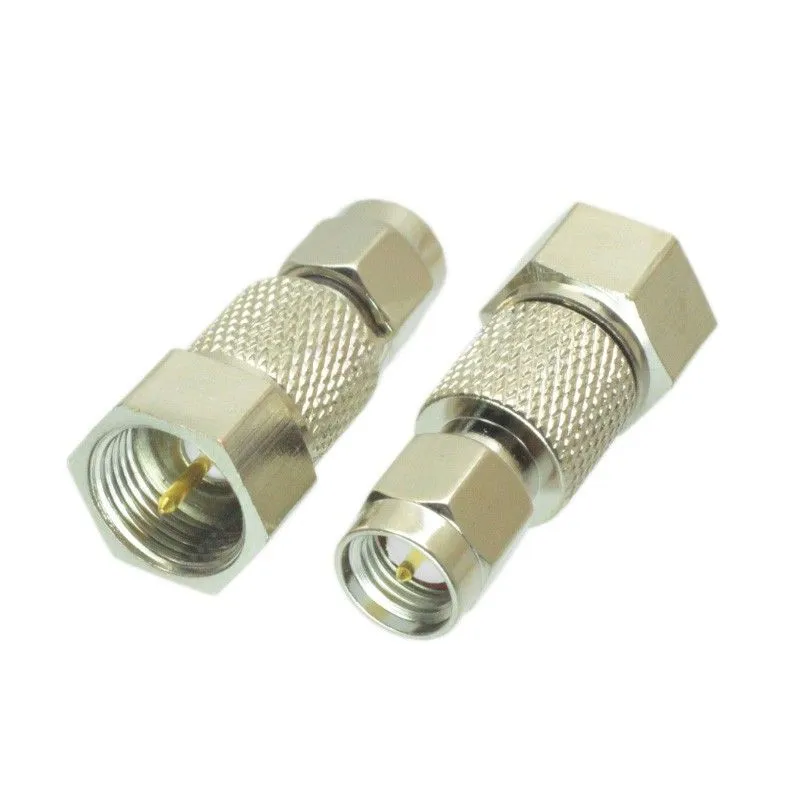

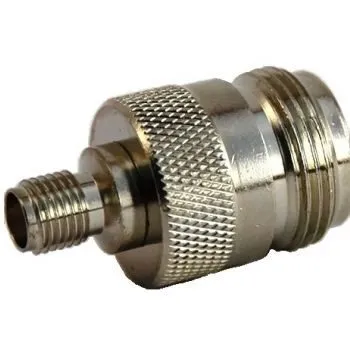

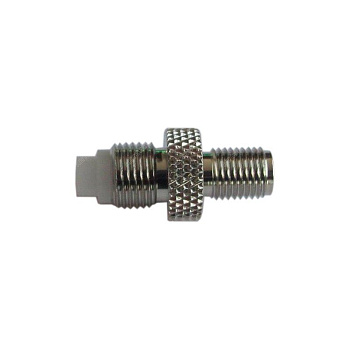

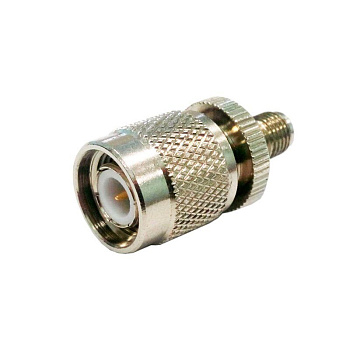

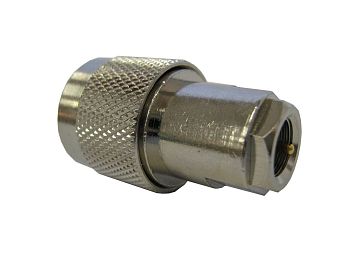

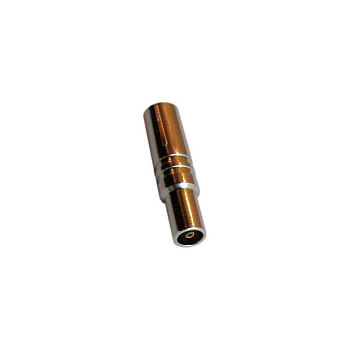

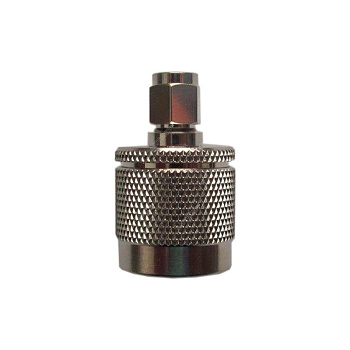

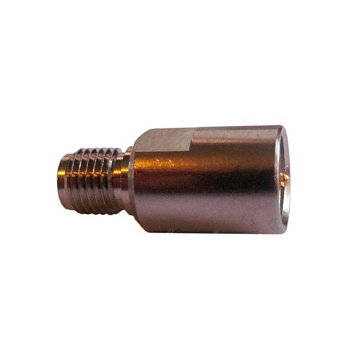

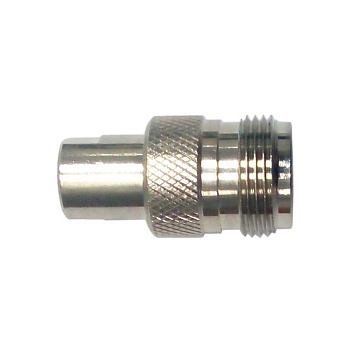

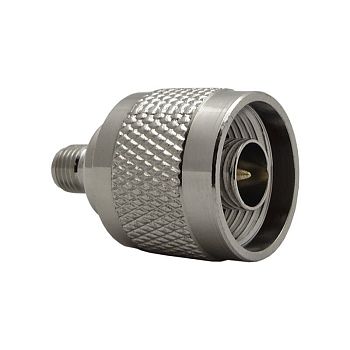

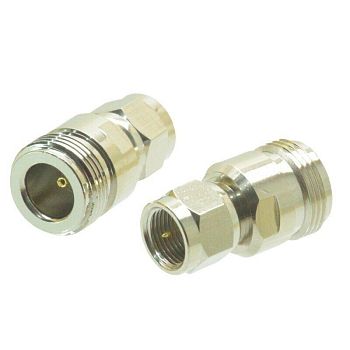

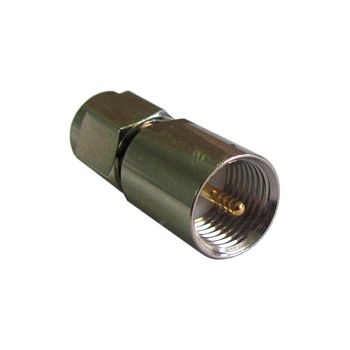

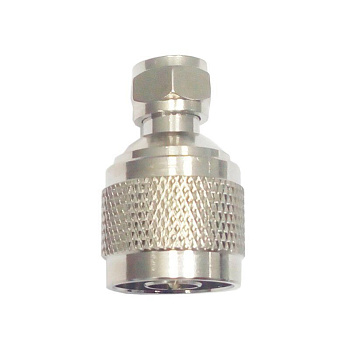

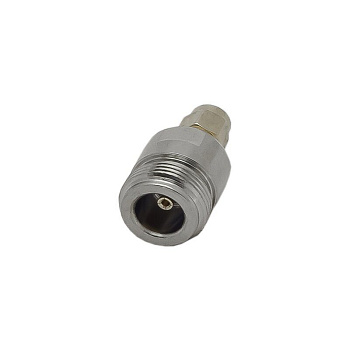

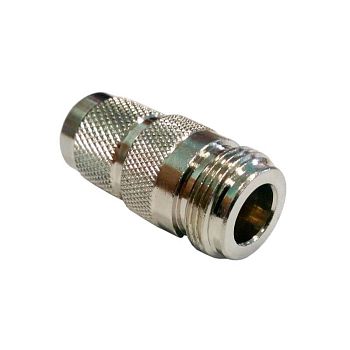

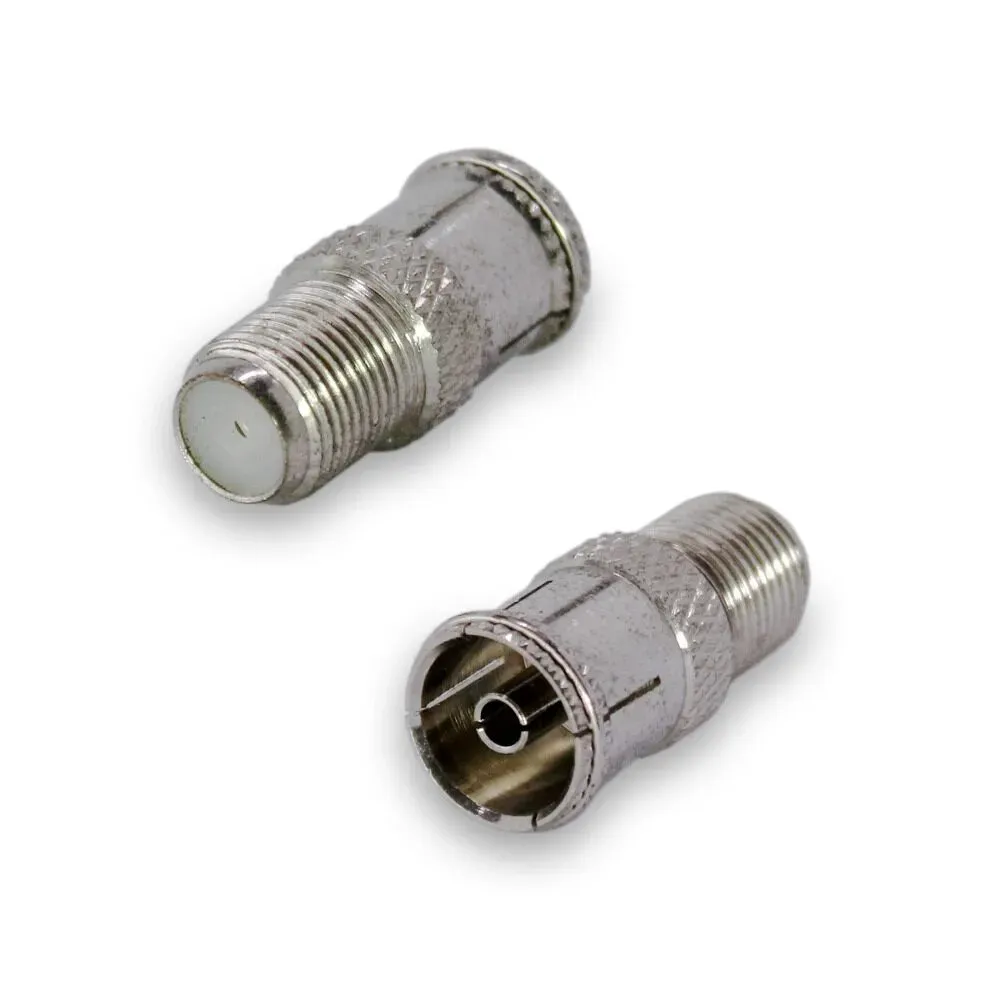

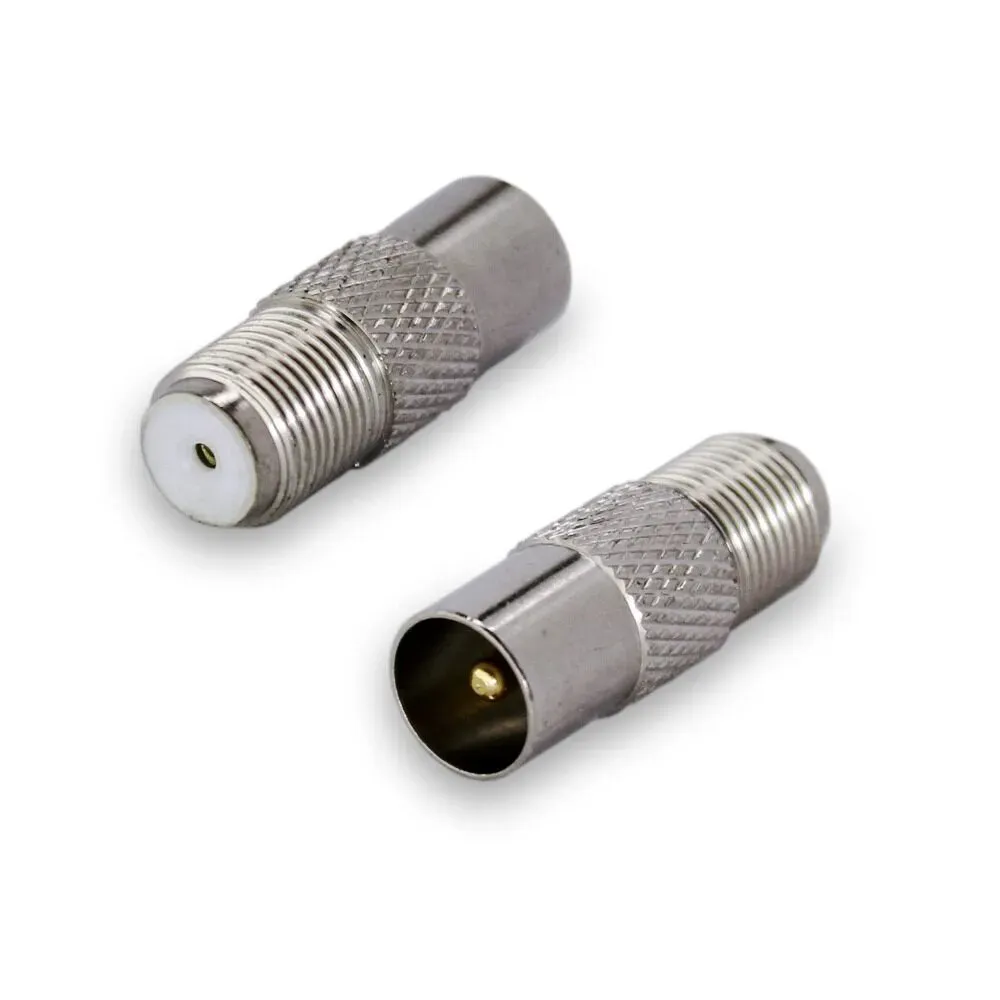

- межсерийные – соединяют ответные части разъёмов разных серий, например, переходник SF-321 (разъём SMA-female соединяет с разъёмом F-male).

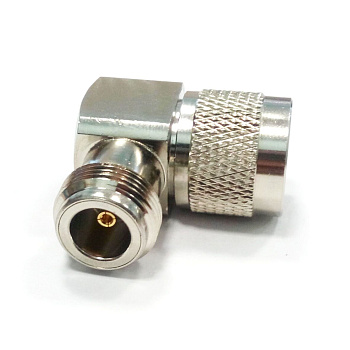

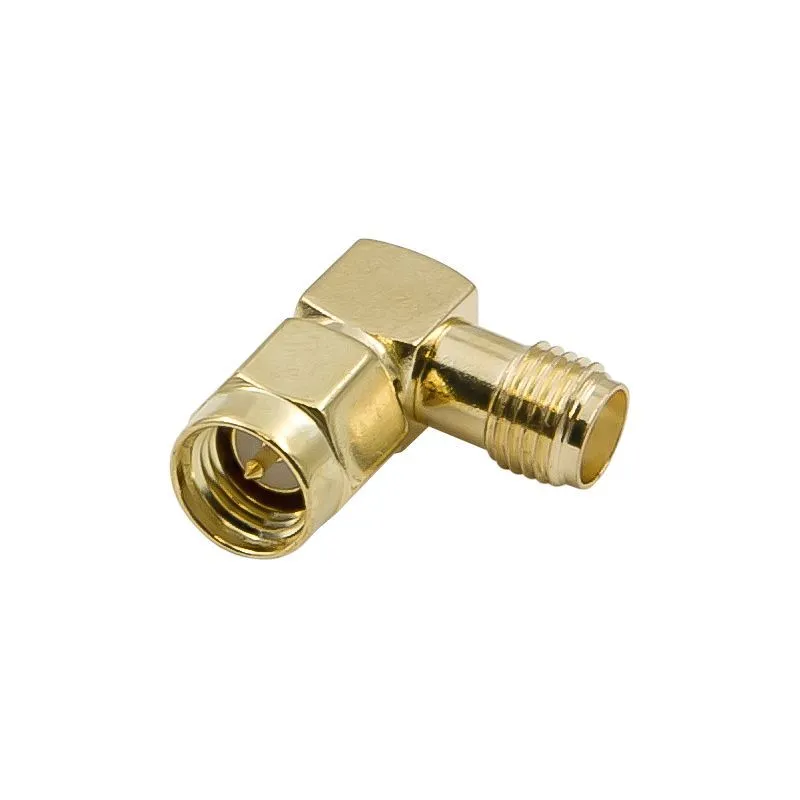

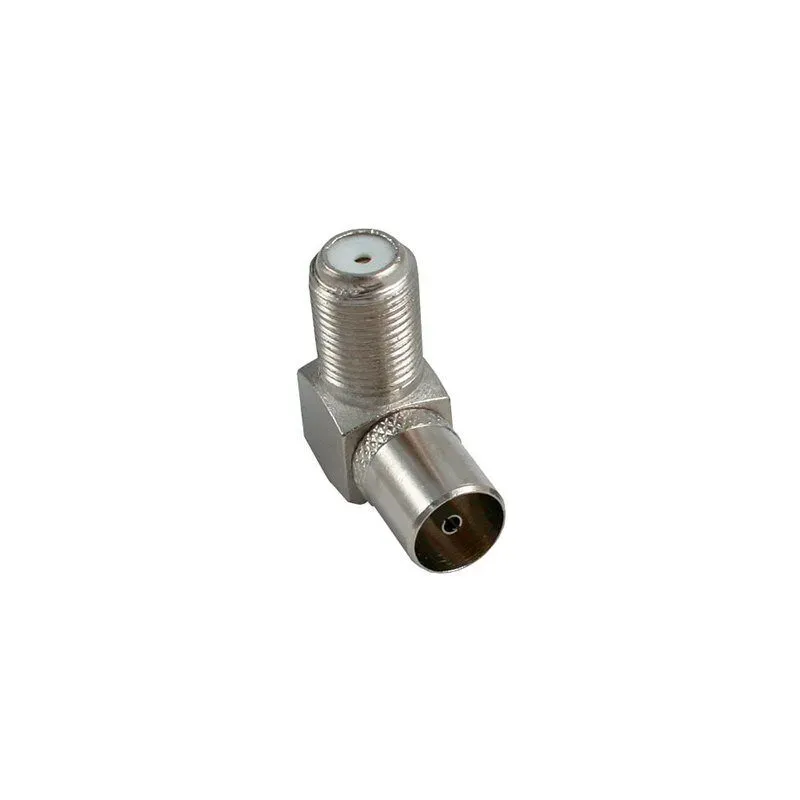

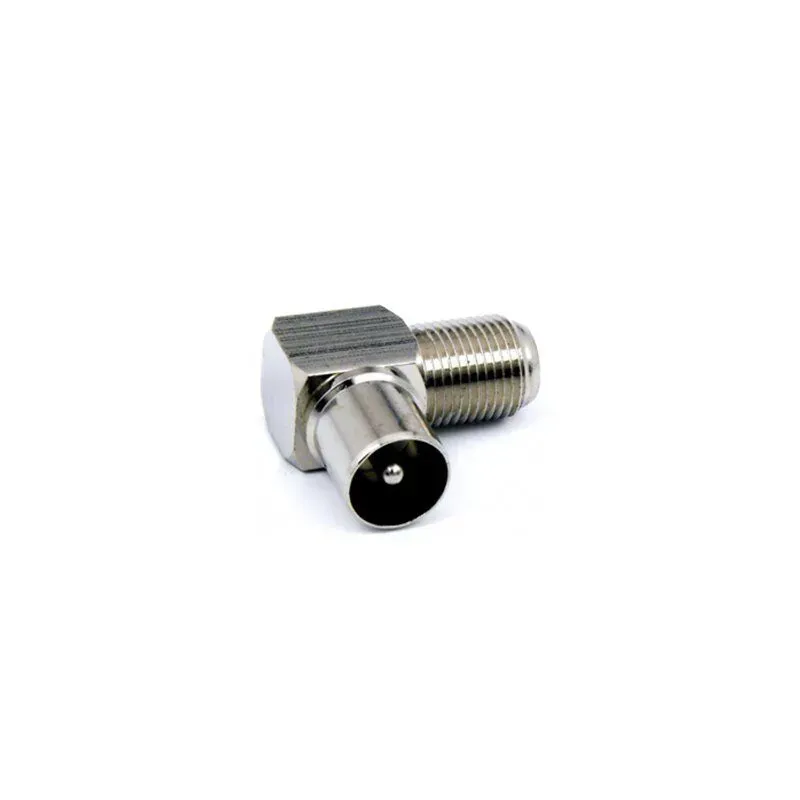

Переходники по конструктивному исполнению и для удобства монтажа выпускаются прямого и углового исполнения.
Как расшифровать обозначение переходника
Маркировка помогает определить серии разъёмов, конструкцию переходника и тип подключения с каждой стороны.
Буквы перед дефисом обозначают серии разъёмов:

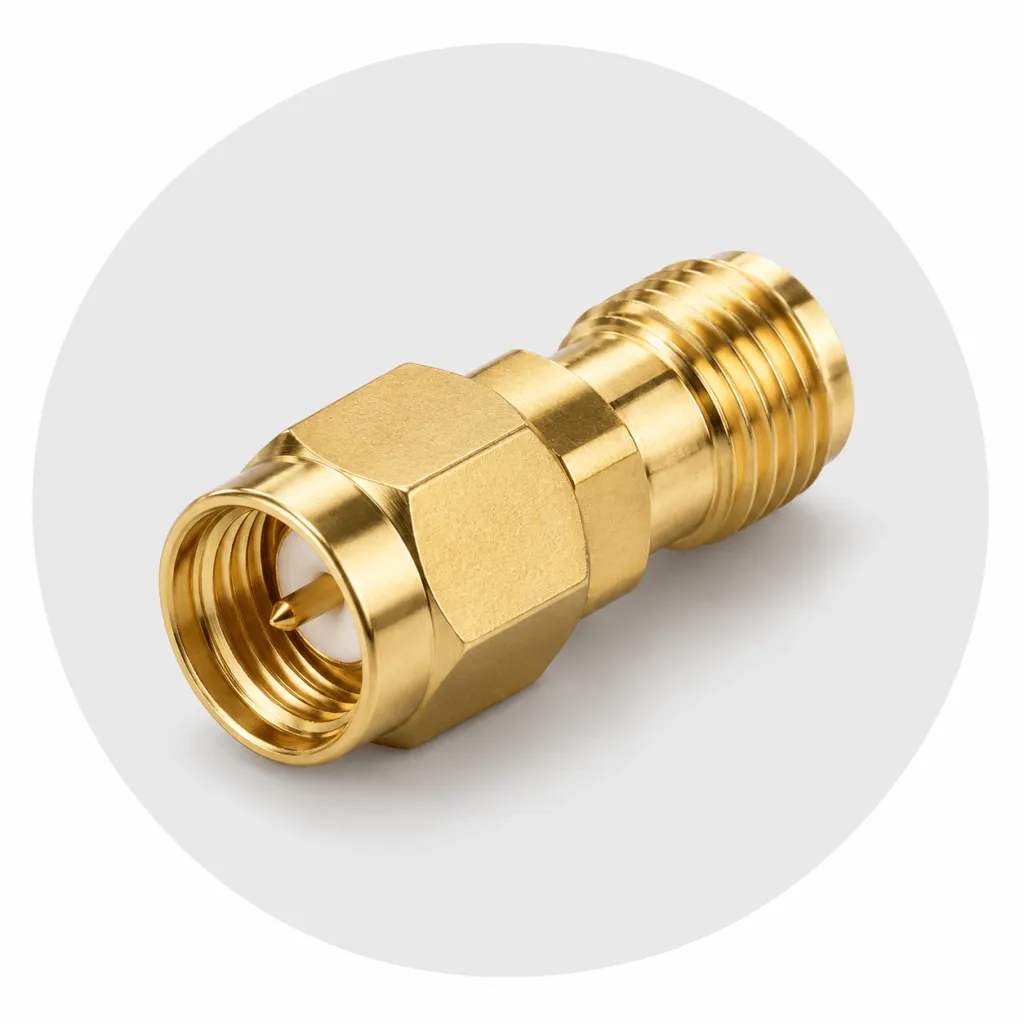

- S — SMA;
- N — N-type;

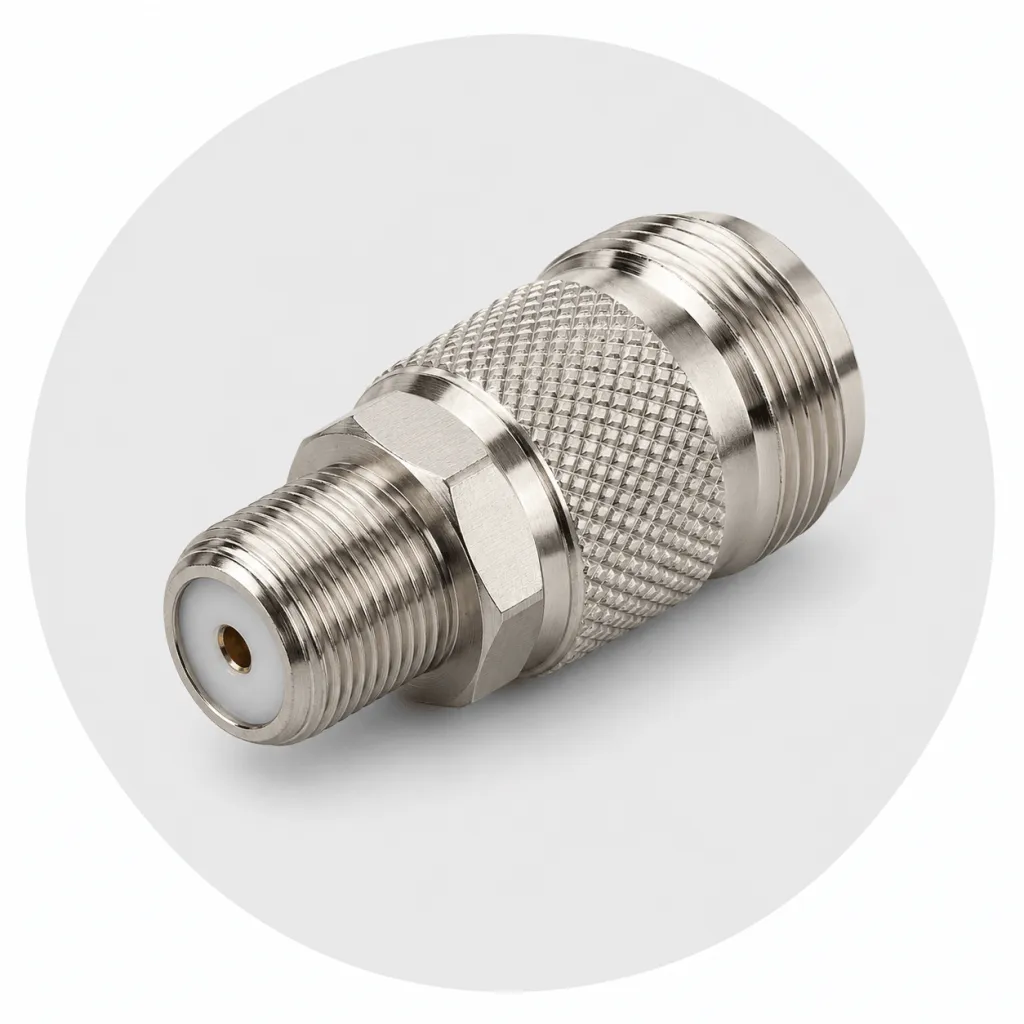

- F — F-type;

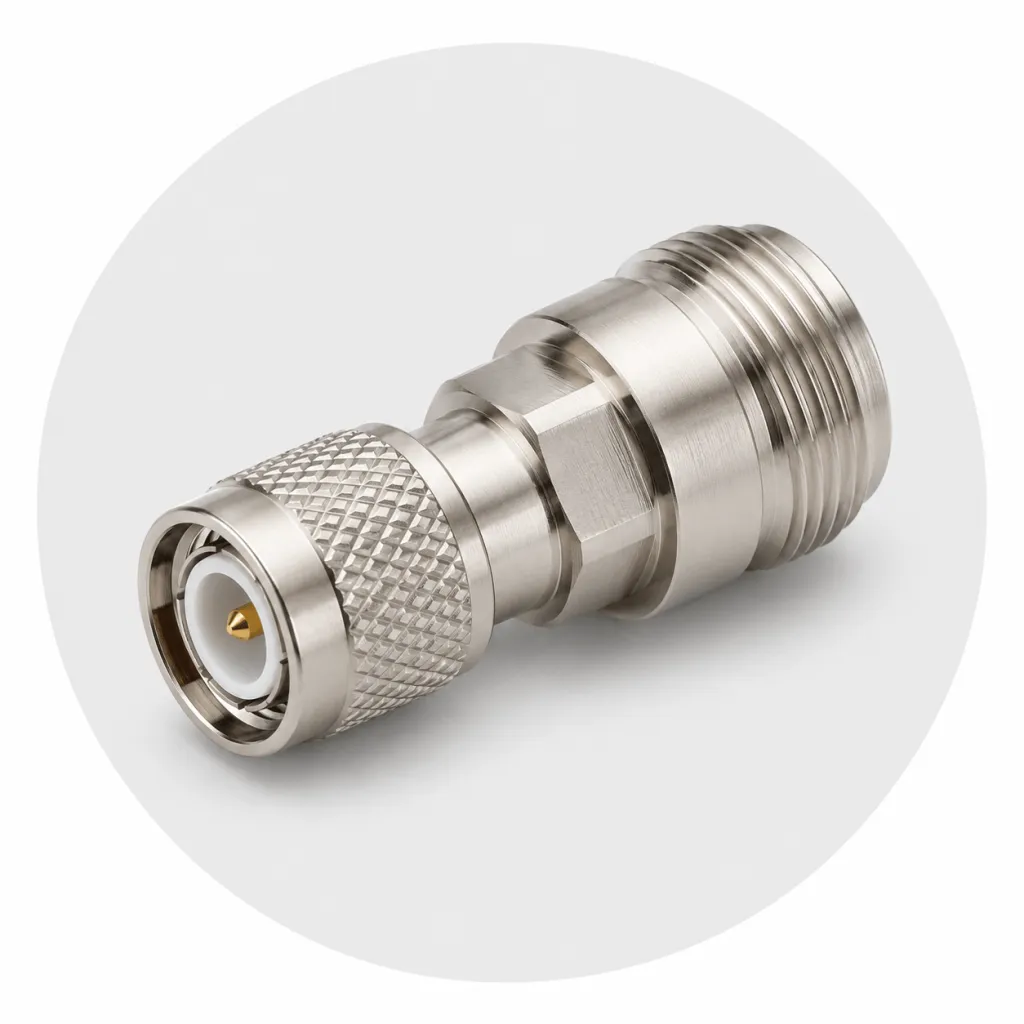

- T — TNC;
- U — UHF;

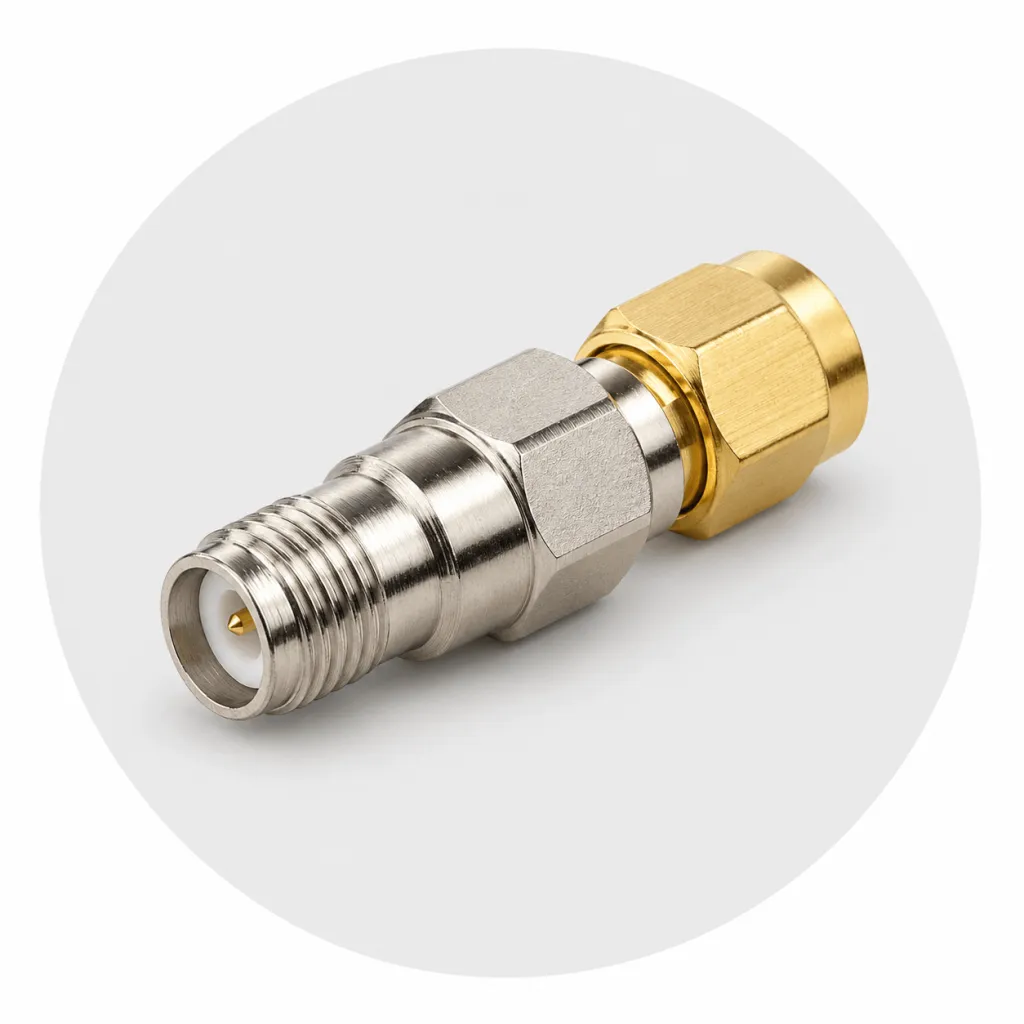

- N1 — FME.

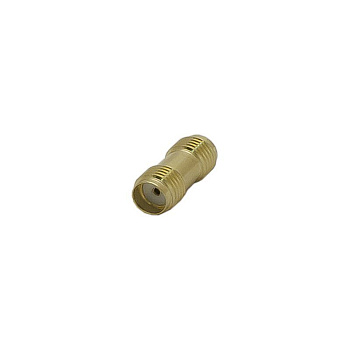

Если с обеих сторон используется одна серия, её обозначение указывается один раз. Например, S-322 — переходник между двумя разъёмами SMA. В межсерийных моделях объединяются два обозначения: NF — N-type и F-type, SN — SMA и N-type.
Три цифры после дефиса раскрывают конструкцию и типы разъёмов:
- Первая цифра: 3 — прямой переходник, 4 — угловой.
- Вторая цифра: тип разъёма первой серии — 1 означает штекер (male, «папа»), 2 — гнездо (female, «мама»).
- Третья цифра: тип разъёма второй серии по тому же принципу.

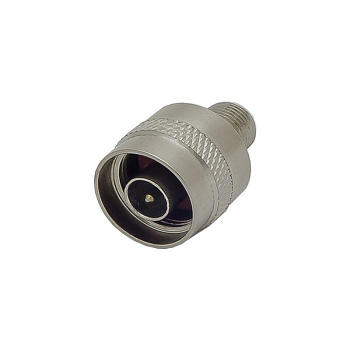

Например, NF-312 — прямой переходник N-male — F-female: штекер N-type с одной стороны и гнездо F-type с другой.

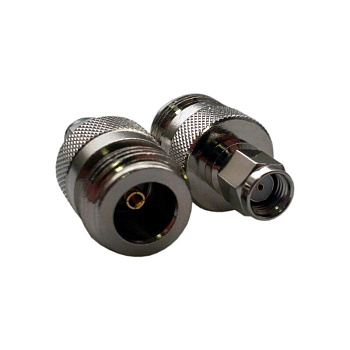

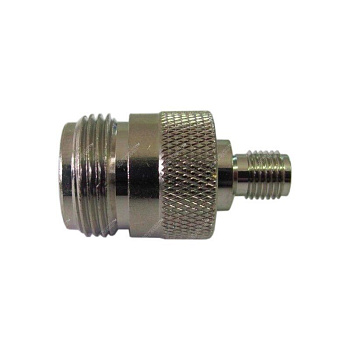

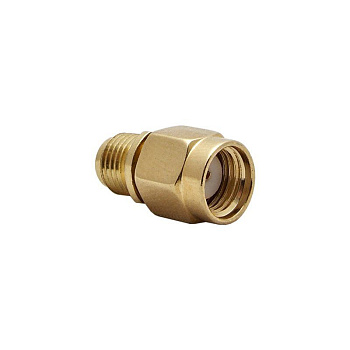

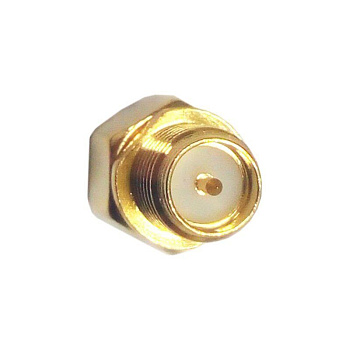

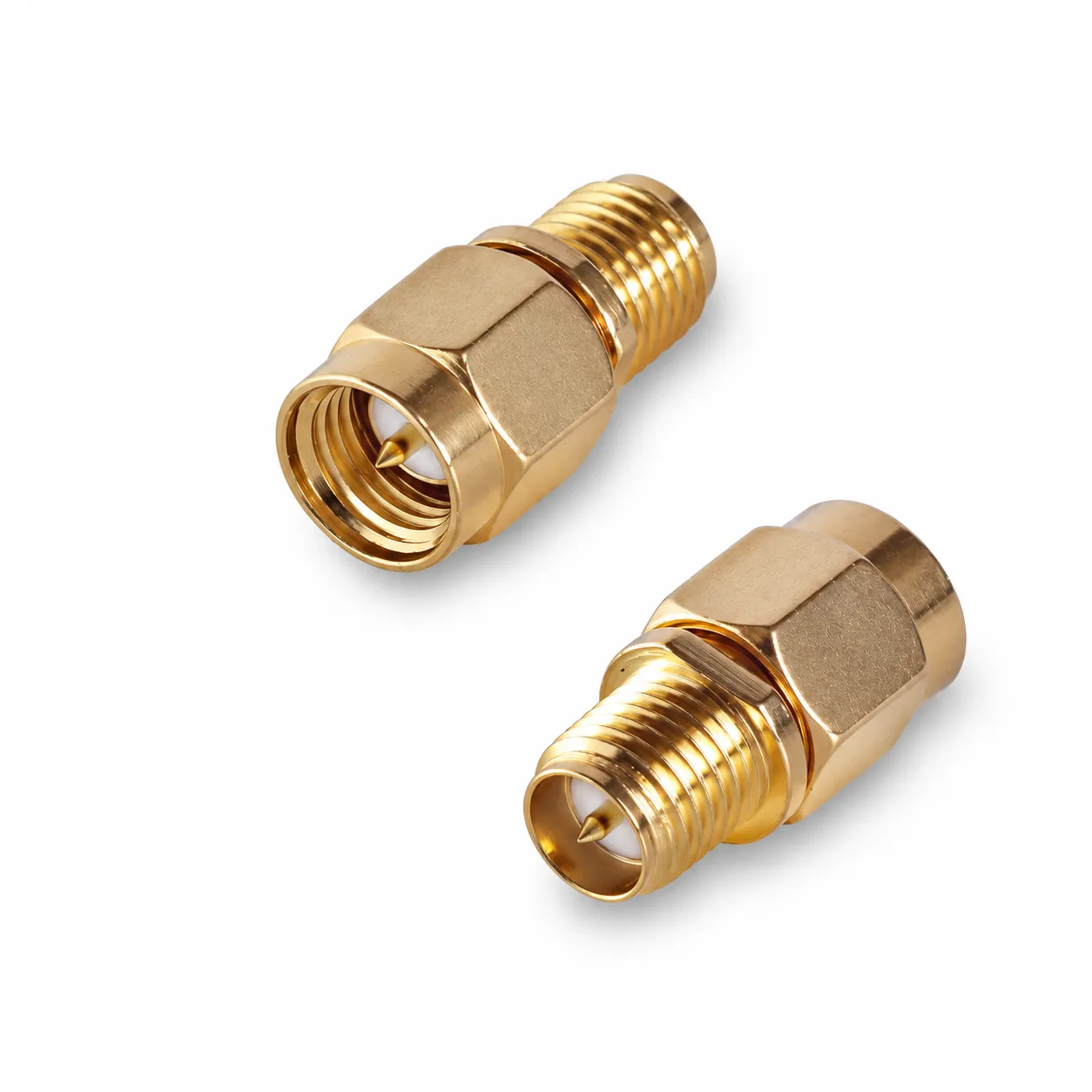

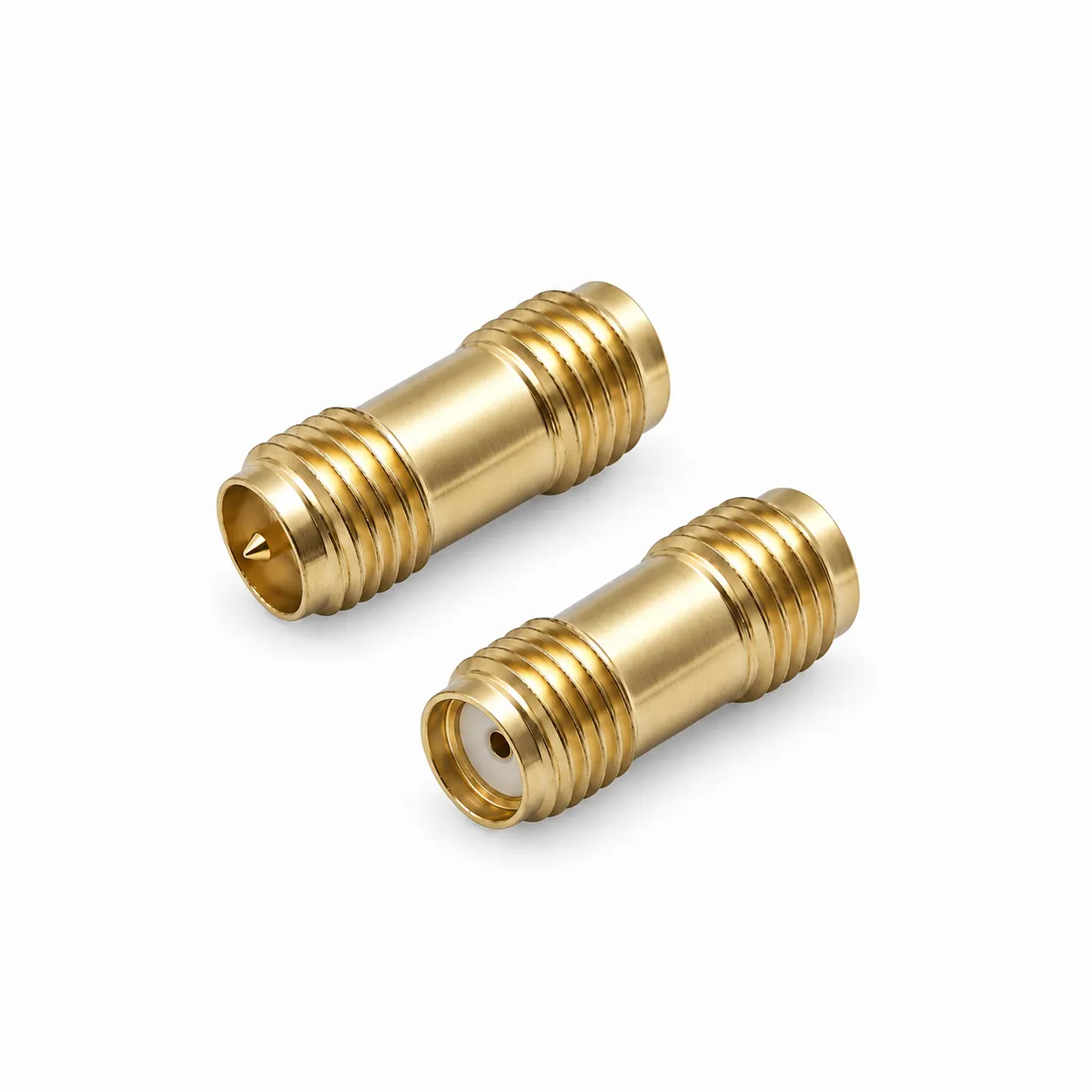

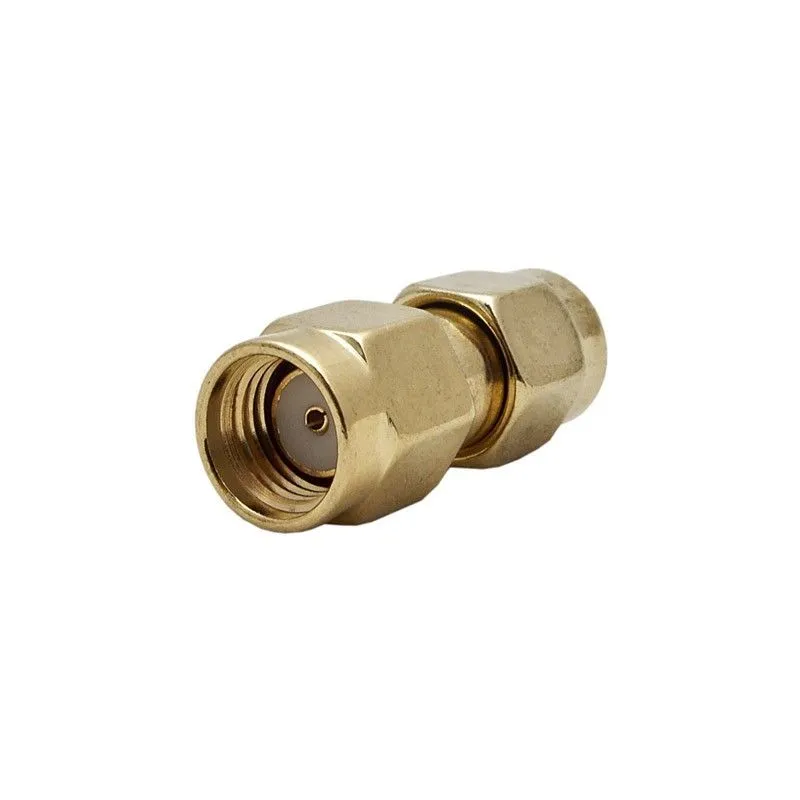

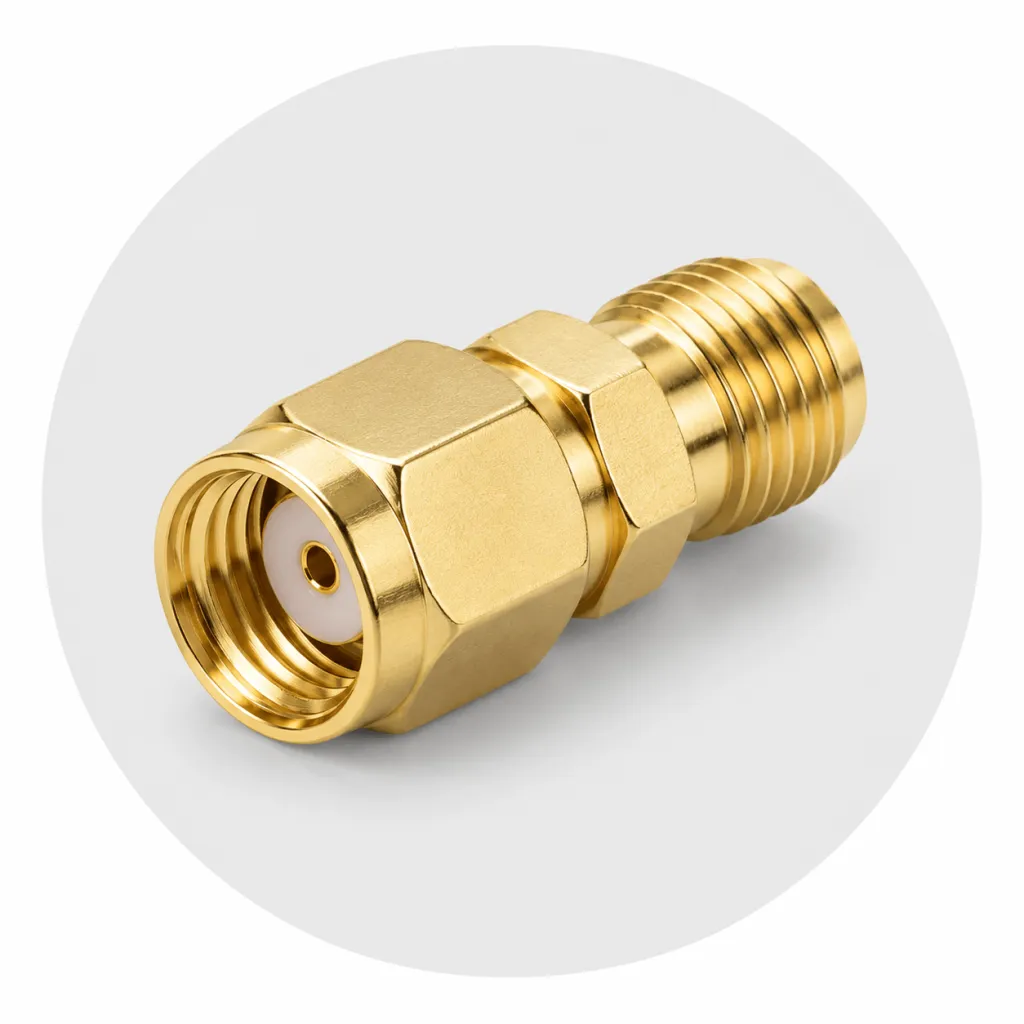

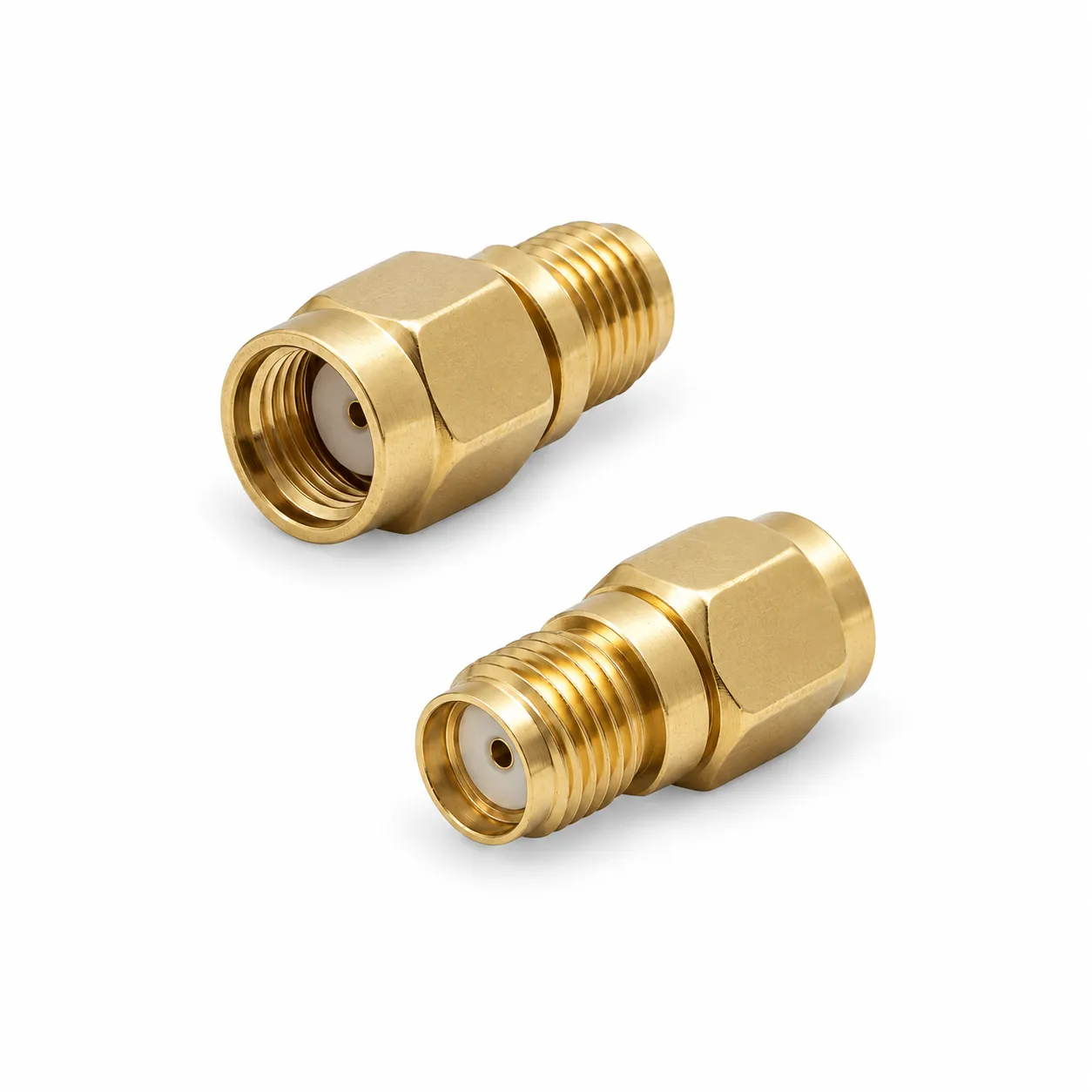

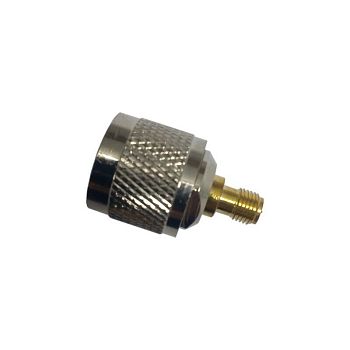

Буква A в маркировке отдельных моделей обозначает реверсивное исполнение RP. У таких разъёмов расположение центрального контакта отличается от обычной версии той же серии.
У отдельных моделей встречаются специальные обозначения, поэтому окончательную конфигурацию следует сверять с названием, фотографиями и характеристиками товара.
