Рабочий диапазон частот, МГц |
790–960 МГц |
Стандарты связи |
GSM-900, GSM-1800, UMTS-900, UMTS-2100, LTE800, LTE1800, LTE2600, WiFi 2,4 ГГц |
Усиление антенны, дБ |
8-15 |
КСВ в рабочем диапазоне частот, не более |
1.6 |
Поляризация |
Вертикальная |
Волновое сопротивление, Ом |
50 |
Максимальная подводимая мощность, Вт |
10 |
Разъём |
SMA-female |
Размер (без кабеля) |
240 x 240 x 195 мм |
Вес (с кабелем) |
970 г |
Направленная пассивная панельная измерительная антенна КРМ15-790/2700 с коэффициентом усиления до 15 дБ.
Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц.
Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов:
- 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
- 3G (UMTS 900, UMTS 2100)
- 4G (LTE 800, LTE 1800, LTE 2600), YOTA
- WI-FI 2400 (IEEE 802.11b, g, n)
Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.
В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.
С помощью измерительной антенны можно выполнить следующие работы:
- произвести анализ радиочастотной обстановки;
- навести антенну на базовую станцию;
- обнаружить источник сигнала или помех;
- проанализировать параметры работы усилителей (репитеров).

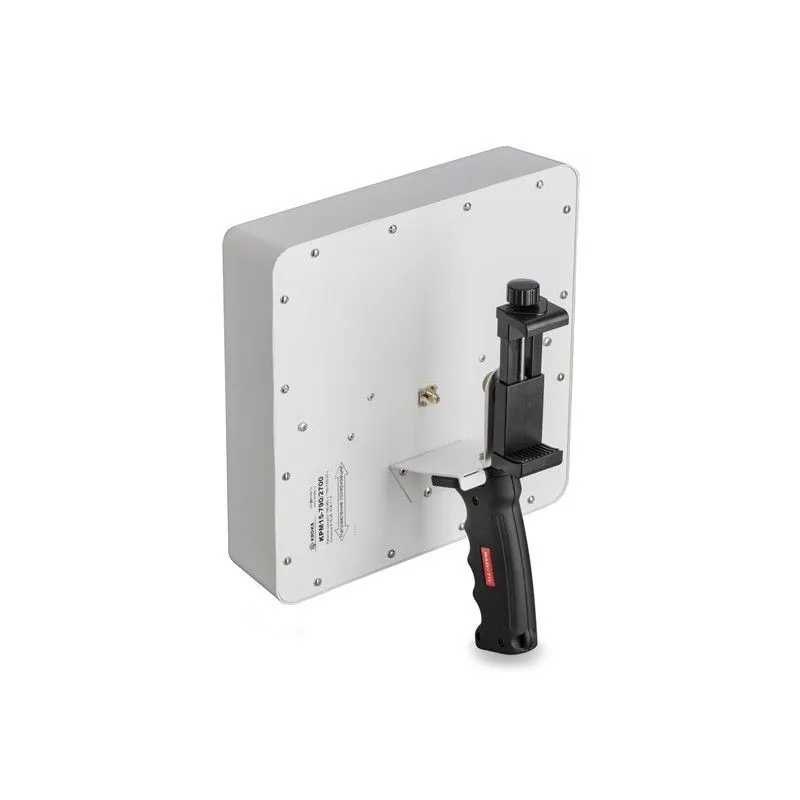

Особенности антенны:
- малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
- фиксация измерительного оборудования в раздвижном держателе;
- съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
- для сборки антенны не требуется специальный инструмент.

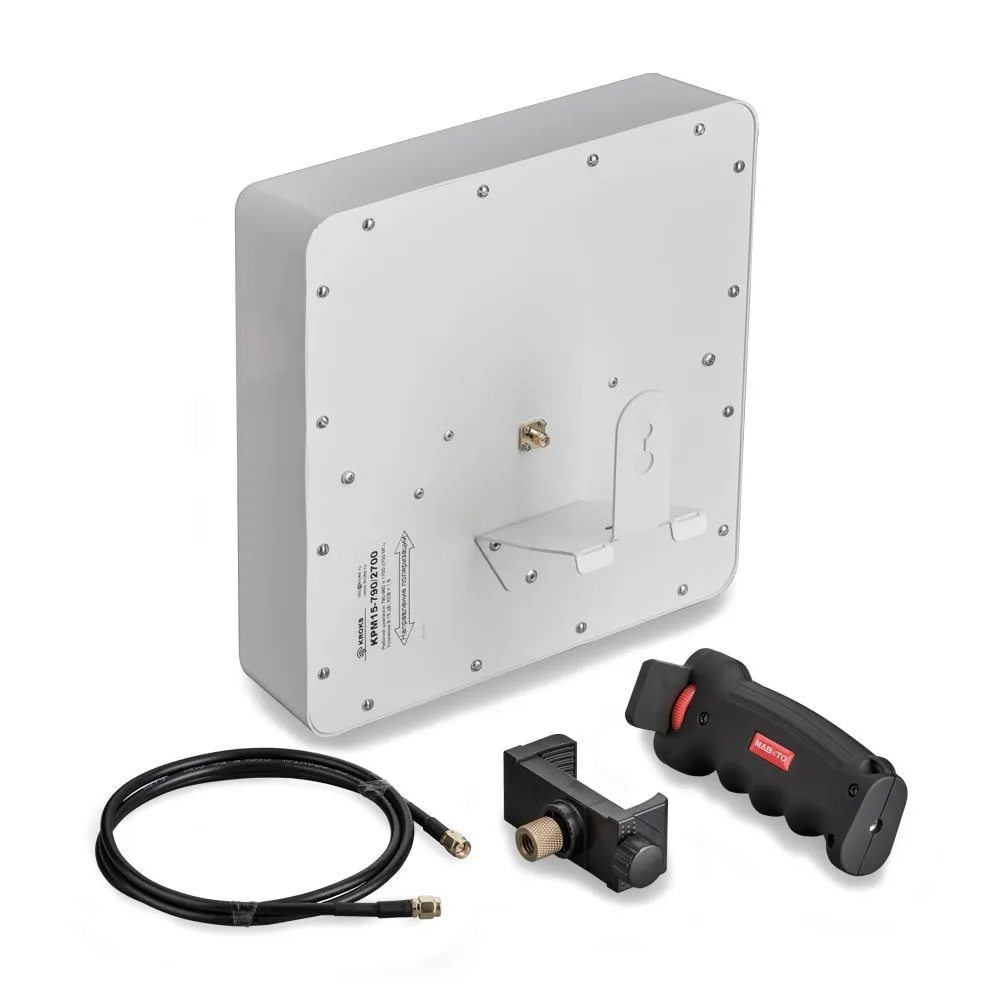

Комплектация:
- Антенна со съемной рукояткой
- Раздвижной держатель для фиксации измерительного оборудования
- Пигтейл SMA(male)-SMA(male) длиной 1 м из кабеля RG58
- Паспорт
- Упаковка

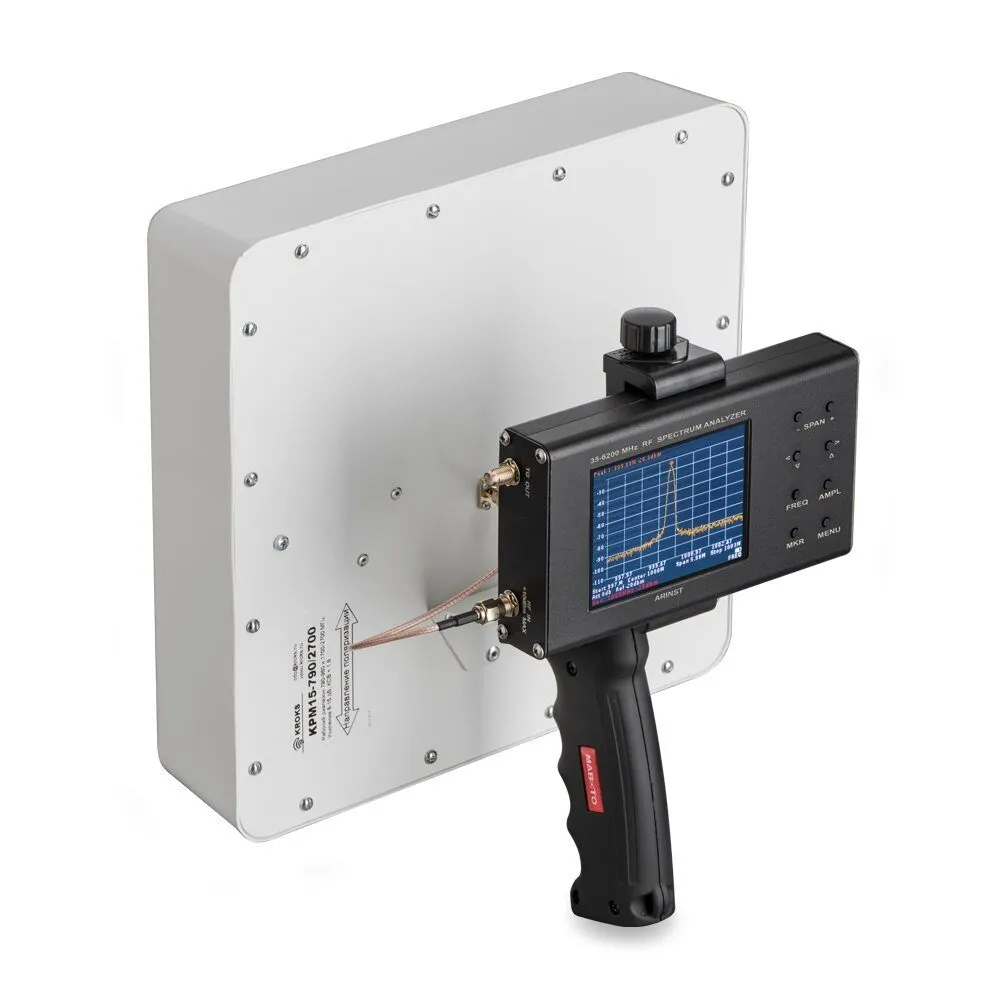

Анализатор спектра не входит в комплект поставки, на фото представлен вариант использования.
Рабочий диапазон частот, МГц |
790–960 МГц |
Стандарты связи |
GSM-900, GSM-1800, UMTS-900, UMTS-2100, LTE800, LTE1800, LTE2600, WiFi 2,4 ГГц |
Усиление антенны, дБ |
8-15 |
КСВ в рабочем диапазоне частот, не более |
1.6 |
Поляризация |
Вертикальная |
Волновое сопротивление, Ом |
50 |
Максимальная подводимая мощность, Вт |
10 |
Разъём |
SMA-female |
Размер (без кабеля) |
240 x 240 x 195 мм |
Вес (с кабелем) |
970 г |
