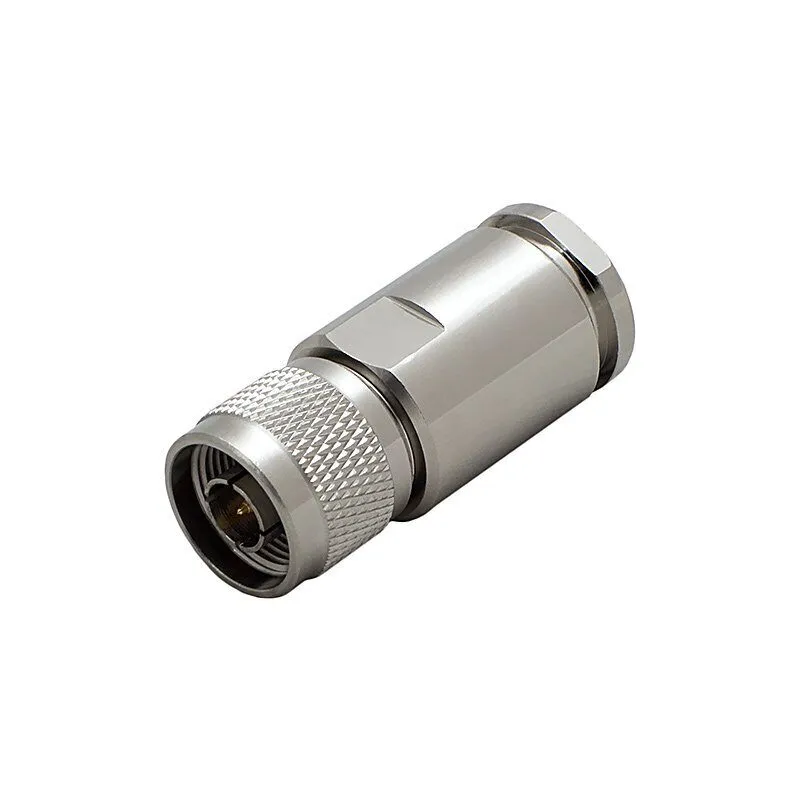

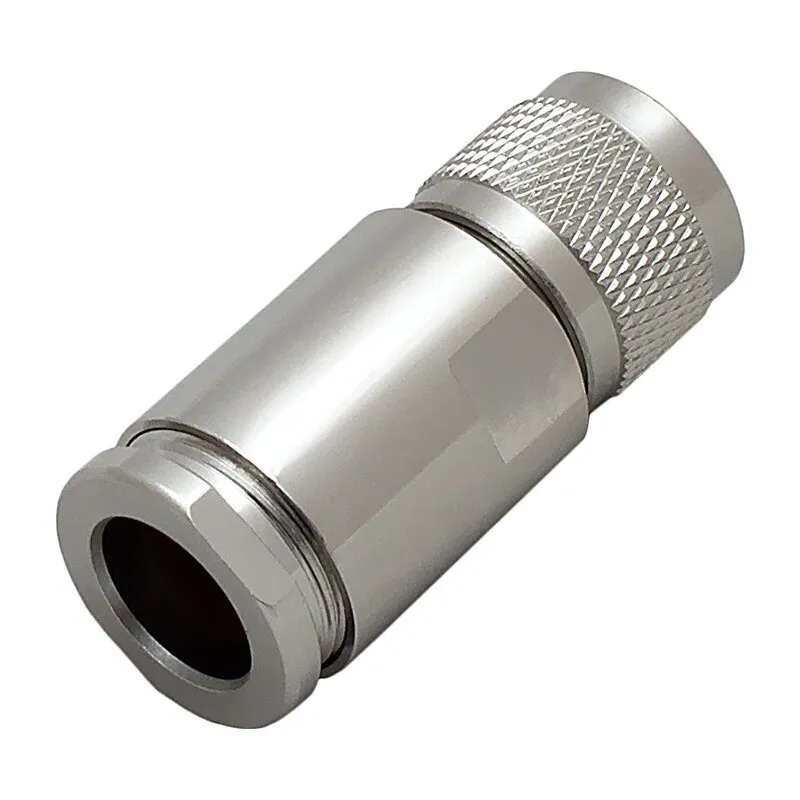

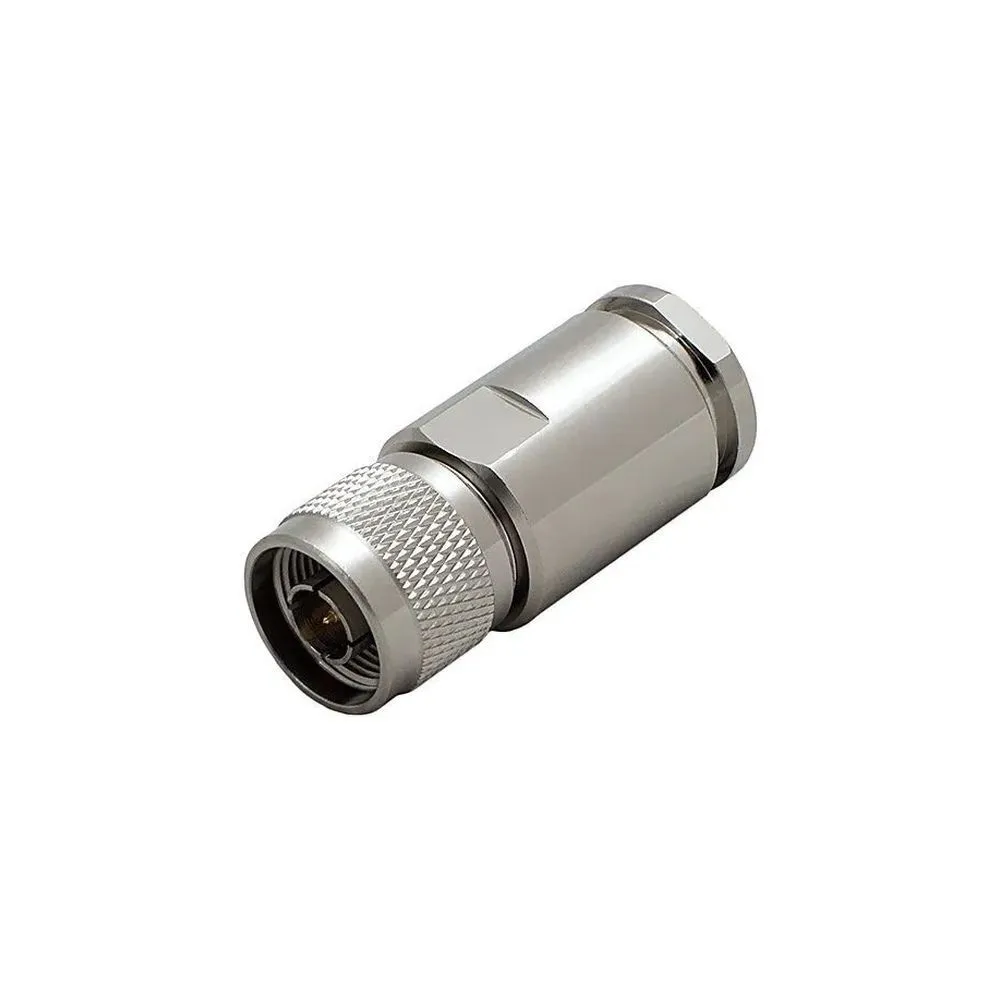

Разъём N-112C/10D

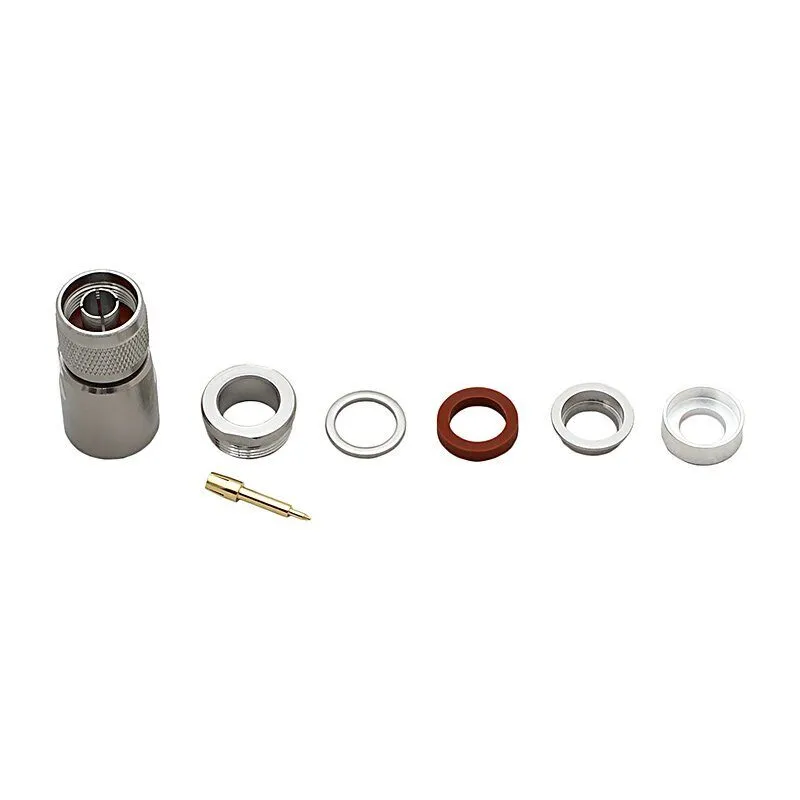

Прижимной разъем N-male для радиочастотного кабеля 10D-FB. Крепление центральной жилы осуществляется цанговым соединением, не требующим пайки. Конструкция разъема позволяет быстро установить его на кабель в «полевых условиях», не прибегая к помощи обжимных клещей или другого специального инструмента.
10D-FB относится к одной из самых высококачественных марок коаксиального кабеля, который используется для минимизации потерь на длинных кабельных трассах. Диаметр внешней оболочки 10D-FB составляет 13 мм, центральной жилы — 3,5 мм. N-112C/10D может использоваться с кабелем 10D-FB любого производителя или с другим кабелем, имеющим центральный проводник аналогичного диаметра.
Коннектор типа N — популярный разъем, широко используемый в сфере сотовой связи. Многие производители используют N-разъем «по умолчанию» на репитерах, бустерах, антеннах и других ВЧ-устройствах. Резьбовой способ соединения и номинальное сопротивление 50 Ом обеспечивают качественную передачу сотового сигнала в системах усиления и ретрансляции.
Характеристики
|
Разъем |
N-male |
|
Тип центрального контакта |
штырь |
|
Марка кабеля |
10D-FB |
|
Волновое сопротивление |
50 Ом |
|
Частотный диапазон |
0–11 ГГц |
|
Монтаж оплетки |
прижимной |
|
Монтаж центрального контакта |
цанга |
|
Покрытие корпуса |
никель |
|
Покрытие центрального контакта |
золото |
|
Конструктивное исполнение |
прямой |
|
Способ крепления |
кабельная вилка |
|
Вес |
75 г |
