Количество выходов |
2 |
|
Конструктив |
круглая трубка |
|
Диапазон частот |
800–2500 МГц |
|
Потери на делении |
3 дБ |
|
Вносимые потери |
≤ 0,3 дБ |
|
Максимальная подводимая мощность |
100 Вт |
|
Сопротивление |
50 Ом |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,3 |
|
PIM3 (интермодуляционные помехи третьего порядка) |
-120 дБн @ 2x43 дБм |
|
ВЧ-разъемы |
N-female |
|
Температура эксплуатации |
от -40°С до +60°С |
|
Размер |
210 x 60 x 25 мм |
|
Вес |
165 г |

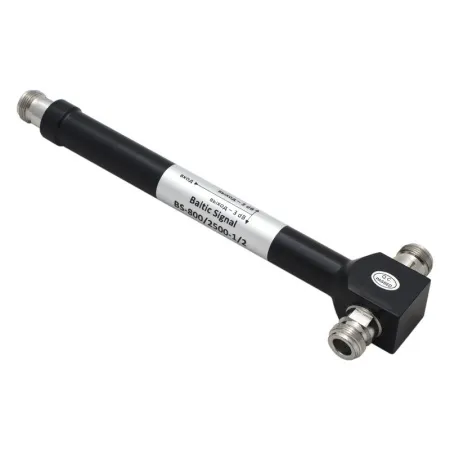

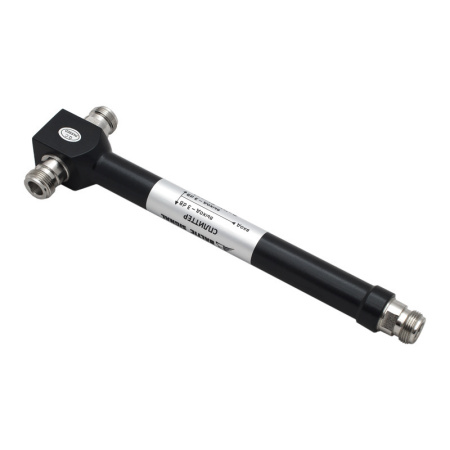

Прибор используется в комплектах усиления мобильной связи и других радиосистемах для разделения сигнала на несколько потоков или объединения радиосигнала, поступающего из нескольких источников. Сплиттер необходим для корректной работы наборов на базе большого количества бустеров, антенн и другого оборудования связи. Модель BS-800/2500-1/2 передает высокочастотный сигнал в рамках диапазона 800–2500 МГц. Прибор поддерживает оборудование с волновым сопротивлением 50 Ом.
Примеры использования сплиттеров:
- подключение нескольких сервисных антенн или бустеров к одному ретранслятору сигнала (репитеру). Допускается использование каскадных схем с большим числом ответвлений;
- подключение нескольких уличных антенн к одному репитеру для суммирования сигнала с разных базовых станций.
Характеристики делителя BS-800/2500-1/2
Модель сплиттера BS-800/2500-1/2 имеет низкие вносимые потери (менее 0,3 дБ) и обеспечивает деление сигнала на две равные части. Таким образом, снижение мощности на каждом выходе ограничено значением 3 дБ (мощность в два раза меньше, чем на входе). Предельная проводимая мощность 100 Вт.
Показателей устройства достаточно, чтобы передать сигнал наиболее распространенных в России стандартов сотовой связи GSM, 3G и 4G/LTE. Применение популярных коннекторов N-female гарантирует совместимость с популярными моделями комнатных антенн, уличных излучателей и активного оборудования (репитеров, бустеров). Неиспользуемые порты делителя рекомендуется закрыть искусственной нагрузкой, иначе можно повредить подключенное внешнее оборудование.
Чтобы выбрать наиболее подходящее устройство деления сигнала, требуется детально изучить его характеристики (диапазон доступных частот, КСВн, максимальную мощность) и совместимость с вашим оборудованием связи. Если вы планируете купить ВЧ-сплиттер или полноценный комплект усиления связи, но у вас остались вопросы, обратитесь к нашим консультантам по телефону 8 (812) 309-88-54. Мы с удовольствием подберем наиболее подходящие устройства для наиболее эффективного решения ваших задачи!
|
Количество выходов |
2 |
|
Конструктив |
круглая трубка |
|
Диапазон частот |
800–2500 МГц |
|
Потери на делении |
3 дБ |
|
Вносимые потери |
≤ 0,3 дБ |
|
Максимальная подводимая мощность |
100 Вт |
|
Сопротивление |
50 Ом |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,3 |
|
PIM3 (интермодуляционные помехи третьего порядка) |
-120 дБн @ 2x43 дБм |
|
ВЧ-разъемы |
N-female |
|
Температура эксплуатации |
от -40°С до +60°С |
|
Размер |
210 x 60 x 25 мм |
|
Вес |
165 г |
