Уличный 4G-роутер PRISMA MIMO LAN BOX (cat.16)

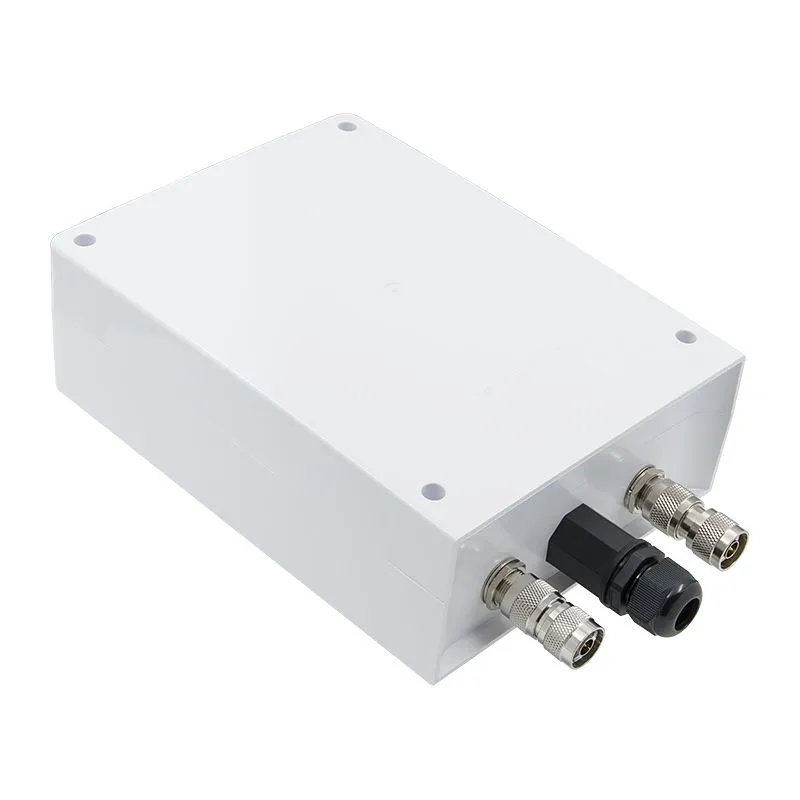

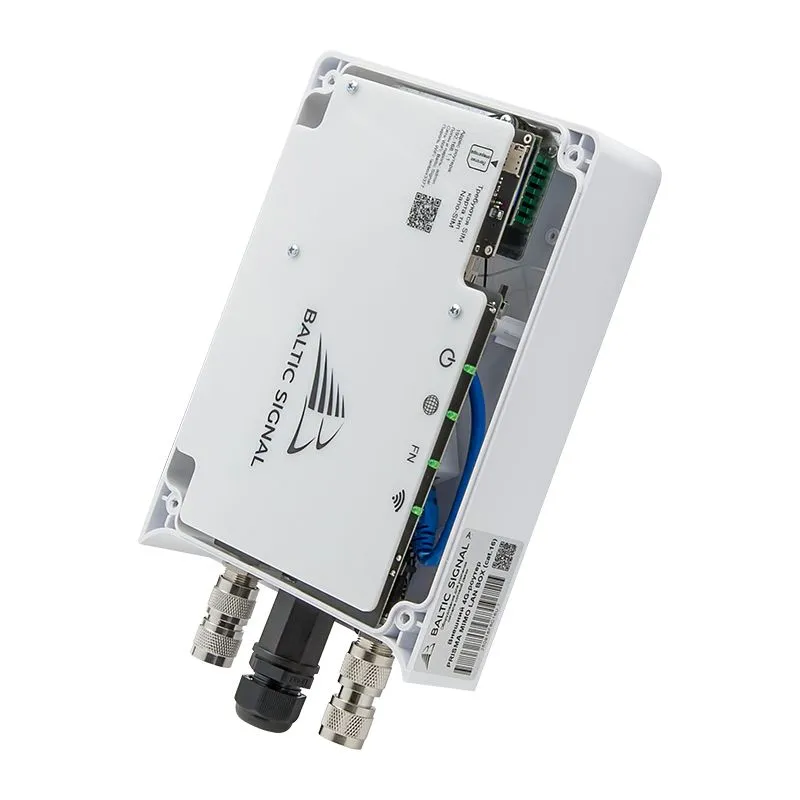

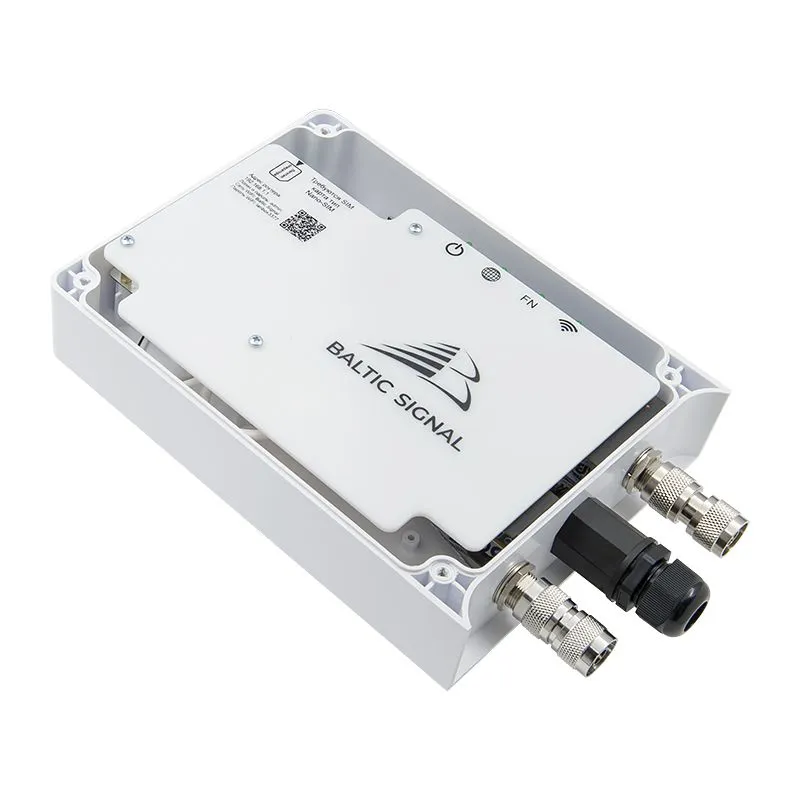

PRISMA MIMO LAN BOX Cat.16 — уличный 4G-роутер Baltic Signal с параболической MIMO-антенной и модемом LTE Cat.16. Он предназначен для подключения дома, дачи, офиса или удалённого объекта к мобильному интернету. Модем и роутер размещаются рядом с антенной в защищённом боксе, а в помещение передаются данные по Ethernet-кабелю.

Направленная антенна для слабого сигнала

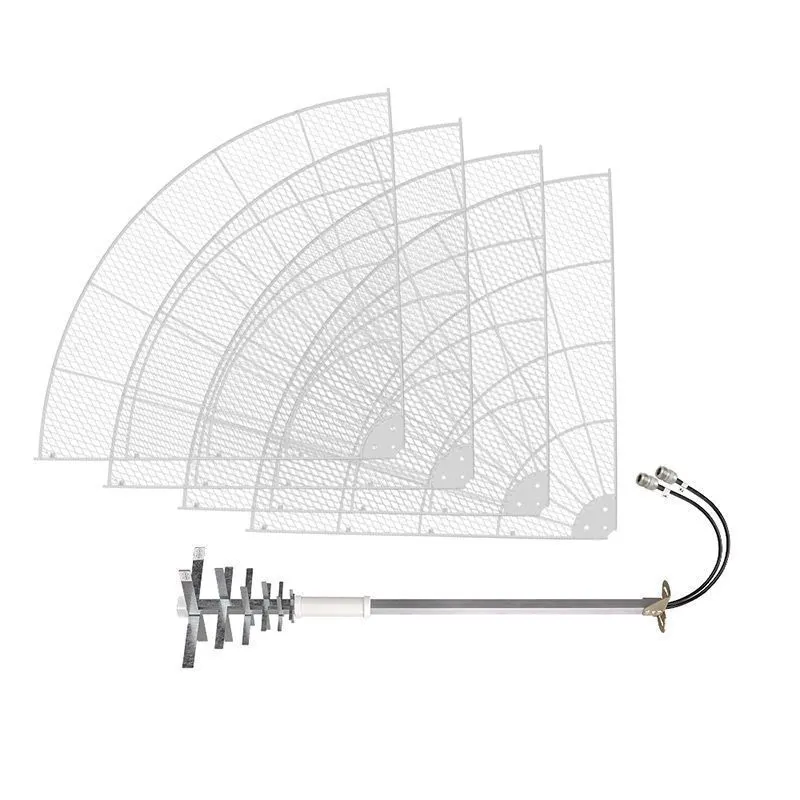

Параболическая антенна PRISMA работает в диапазоне 790–2700 МГц. Её усиление зависит от частоты и составляет 15–27 дБи. Двухканальная конфигурация MIMO 2×2 используется для обмена данными с базовой станцией. Узкая диаграмма направленности требует точной ориентации: положение антенны подбирают по показателям сигнала и проверке скорости.

Для работы необходим принимаемый сигнал оператора. Рельеф, деревья, застройка и загрузка базовой станции влияют на результат, поэтому заранее гарантировать скорость или дальность подключения по одному расстоянию до вышки нельзя.

LTE Cat.16 и гигабитное подключение

Модем поддерживает агрегацию до пяти несущих и модуляцию 256QAM. Предельная скорость приёма по спецификации — до 1 Гбит/с, передачи — до 75 Мбит/с. Эти значения доступны только при соответствующих возможностях сети; фактическая скорость зависит от сигнала, сочетаний частот, нагрузки и условий тарифа.

Гигабитный Ethernet-порт позволяет подключить компьютер, внутренний роутер или сеть объекта. Встроенный Wi-Fi работает на 2,4 и 5 ГГц и подходит для настройки или доступа рядом с наружным блоком. Для покрытия комнат обычно удобнее подключить отдельную точку доступа внутри здания.

Питание и установка

Данные и питание передаются по одному Ethernet-кабелю. В поставку входит инжектор Passive PoE 48 В с гигабитным интерфейсом и уличный кабель длиной 20 м. Производитель допускает размещение инжектора на расстоянии до 100 м; возможность удлинения проверяют с учётом качества кабеля и соединений.

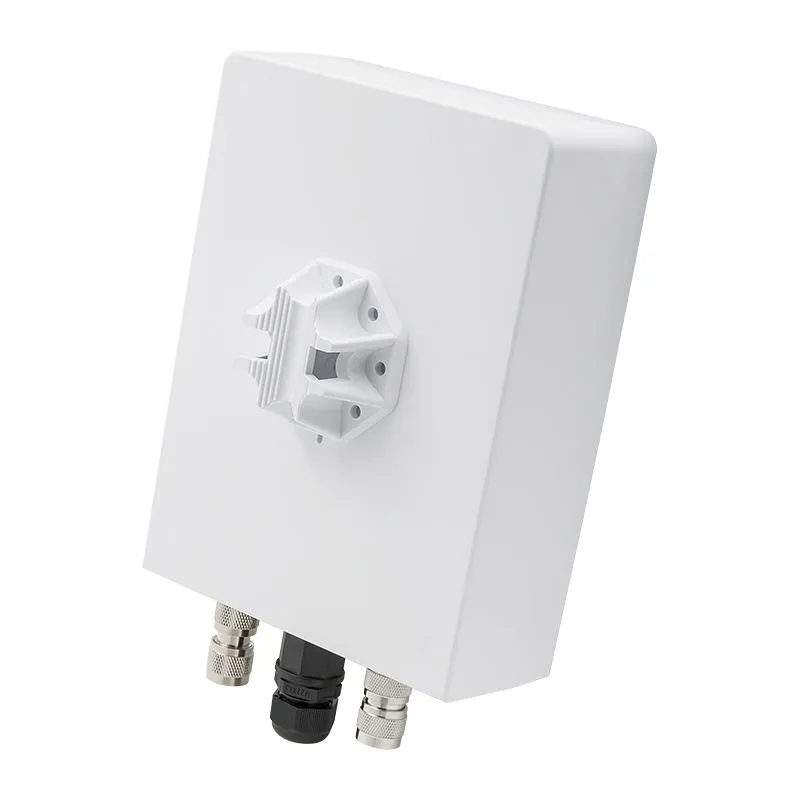

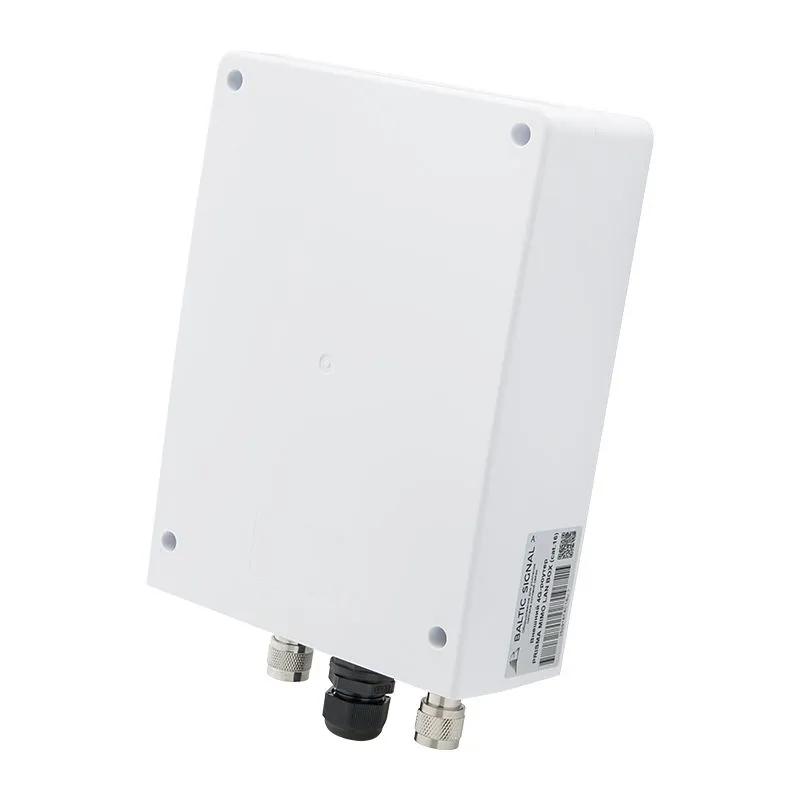

Корпус IP65 и диапазон температур от −30 до +50 °C рассчитаны на уличное размещение. Антенна имеет крупный рефлектор размером 1100 × 1100 мм: для неё требуется подходящая опора и надёжное крепление. При выборе места учитывайте ветровую нагрузку и возможность точной настройки.

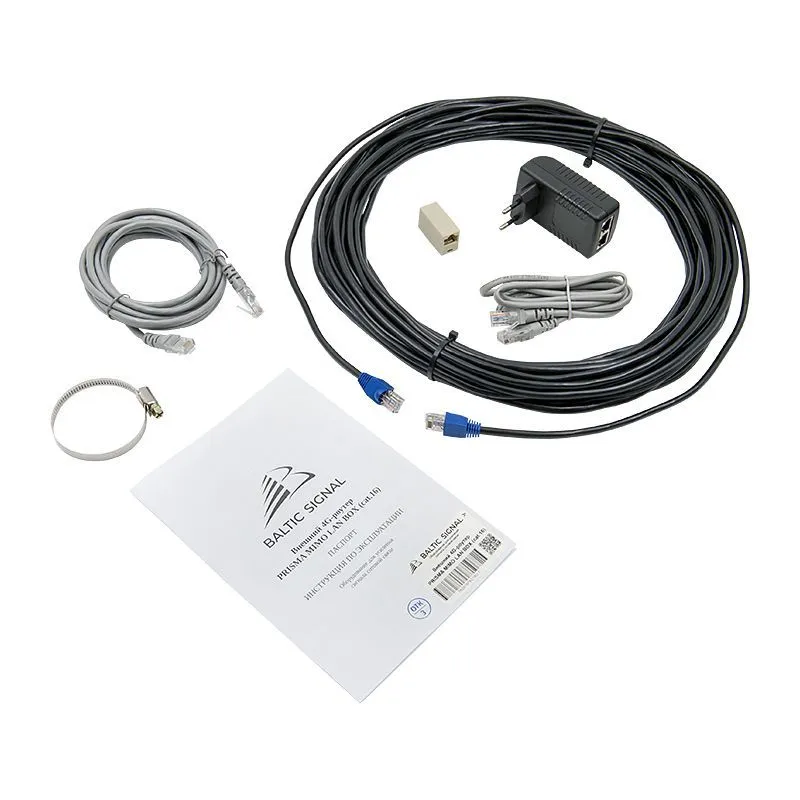

Состав комплекта

• Уличный 3G/4G-клиент PRISMA MIMO LAN BOX Cat.16.
• Параболическая антенна PRISMA 3G/4G MIMO с усилением до 27 дБи.
• Гигабитный инжектор Passive PoE 48 В, 0,5 А.
• Уличный Ethernet-кабель 20 м, патч-корд 2 м.
• Соединитель RJ-45 и патч-корд 1,2 м для удлинения.
• Крепёж для гермобокса и антенны, инструкция.

Краткие технические характеристики

• LTE Cat.16: приём до 1 Гбит/с, передача до 75 Мбит/с; агрегация DL 5CA.
• SIM-карта: 1 × Nano-SIM.
• 3G: Band 1/2/4/5/8.
• LTE FDD: Band 1/2/3/4/5/7/8/12/13/14/17/18/19/20/21/25/26/28/29/30/32/66.
• LTE TDD: Band 38/39/40/41/42/46.
• Антенна: 790–2700 МГц, MIMO 2×2.
• Усиление антенны: 15 дБи (790–1000 МГц), 24 дБи (1710–1880 МГц), 25 дБи (1900–2175 МГц), 27 дБи (2500–2700 МГц).
• Ширина диаграммы: 7–16° в H-плоскости, 8–18° в E-плоскости.
• Wi-Fi: 802.11a/b/g/n/ac; 2,4 и 5 ГГц.
• Скорость Wi-Fi: до 300 Мбит/с на 2,4 ГГц, до 867 Мбит/с на 5 ГГц.
• Ethernet: 10/100/1000 Мбит/с.
• Процессор: MT7621A, 880 МГц, 2 ядра; RAM: 256 МБ; flash: 128 МБ (2 × 64 МБ).
• Питание: Passive PoE 48 В; комплектный инжектор: 48 В, 0,5 А.
• Уличный Ethernet-кабель: 20 м.
• Защита: IP65; рабочая температура: от −30 до +50 °C.
• Размер антенны: 1100 × 1100 × 700 мм; вес: 5,2 кг.
• Размер роутера: 280 × 170 × 105 мм; вес: 1,1 кг.

Диапазон встроенного модема шире рабочего диапазона комплектной антенны. Перед покупкой проверьте используемые оператором частоты и условия тарифа.
