Встраиваемый 3G/4G/WIFI-роутер AXR-5U PoE

Встраиваемый 3G/4G/WIFI-роутер AXR-5U PoE
108931304
Роутеры 4G встраиваемые,

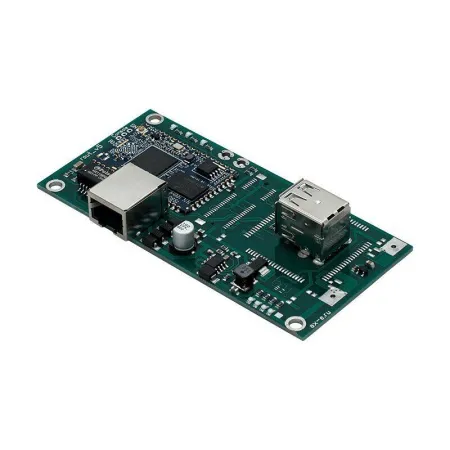

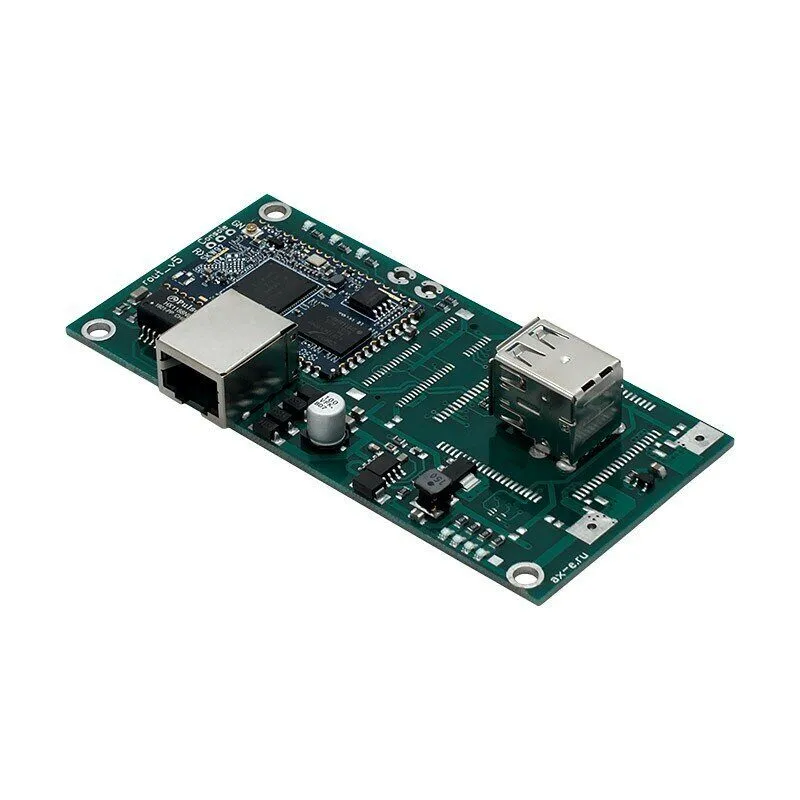

Модель AXR-5U PoE представляет собой 3G/4G-роутер, который предназначен для совместной работы с 3G/4G USB-модемами. Питание роутера осуществляется  по Ethernet-кабелю длиной до 100 метров (при использовании стандартного пассивного PoE-инжектора и блока питания DC 24V/1А), что позволяет разместить его в герметичном боксе антенны, или в самостоятельном боксе рядом с антенной. Такое решение позволяет уменьшить до минимума потери в соединительных высокочастотных кабелях соединяющих антенну и модем. Роутер имеет 3 посадочных отверстия для легкого размещения в антеннах серии Unibox и др. Маршрутизатор содержит встроенный WIFI модуль с скоростью передачи данных до 150Мб/с .



AXR-5U PoE схема подключения



На рисунке выше показаны варианты использования AXR-5U PoE.

В варианте (а) маршрутизатор и USB-модем размещены в помещении в отдельном боксе, к USB-модему подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает его в модем и далее в роутер, встроенный модуль WIFI создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры  и т. д. Радиус действия зоны WIFI будет зависеть от использования WiFi антенны.  Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5U PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.

В варианте (б) маршрутизатор и модем помещены в уличную антенну с гермобоксом, здесь модем подключается к антенне при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень сигнала, отношение сигнал/шум). При этом основная зона охвата WIFI будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью WIFI придомовой территории.  Питание роутера осуществляется, как и в предыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5U PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.

Основные преимущества устройства:

  • Прост в использовании, необходимо только подключить питание и установить USB-модем с Sim-картой
  • Светодиодная индикация уровня принимаемого сигнала
  • Роутер снабжен собственным веб-интерфейсом
  • Для соединения с PoE инжектором используются стандартные Ethernet удлинители
  • Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны
  • Широкий диапазон питающего напряжения роутера, защита от переплюсовки.

Поддерживаемые модемы:

3G модемы

  • Huawei E160 E176 E220 E368 E353 E353T E367 E372 E1762 E3131 E173 E3772
  • Sierra AC308 310U 312U 313U 319U
  • ZTE MF622 MF627 MF628 MF632 MF638 MF645 MF633 MF668 MF680
  • TP-Link MA180 MA260

4G модемы

  • Huawei E389 E392 E398 E8278 E397 E3276 E3772 E3372
  • Sierra 320U 330U 340U
  • Sierra MC73xx MC74xx (нужен переходник USB->PCI-E с гнездом под сим карту)
  • Sierra EM73xx EM74xx EM75xx (нужен переходник USB->M.2 с гнездом под сим карту)
  • ZTE MF820 MF821 MF821D MF880 ME3630
  • Quectel EP06 (нужен переходник USB->PCI-E с гнездом под сим карту)
  • Quectel EM06 EM12 EM20 (нужен переходник USB->M.2 с гнездом под сим карту)

Комплектация:

  1. Маршрутизатор AXR-5U PoE
  2. Руководство пользователя
Рейтинг:
(0 голосов)
Артикул: 35-2592
Встраиваемый 3G/4G/WIFI-роутер AXR-5U PoE
+
2 000

Самовывоз
СПб, ул. Седова, д. 11, лит. А, ТЦ "Эврика", пав. 203 (2 этаж)
или любой Пункт выдачи Boxberry

Доставка
по Москве
на следующий рабочий день - 400 руб.
по Санкт-Петербургу в день заказа или на следующий рабочий день - 400 руб.
Ленинградская обл. и отдалённые районы СПб 1-2 дня - 700 руб.
Регионы РФ - 700 руб.

% Как получить скидку


Купить в один клик
Телефон *
Ваш комментарий к заказу

Модель AXR-5U PoE представляет собой 3G/4G-роутер, который предназначен для совместной работы с 3G/4G USB-модемами. Питание роутера осуществляется  по Ethernet-кабелю длиной до 100 метров (при использовании стандартного пассивного PoE-инжектора и блока питания DC 24V/1А), что позволяет разместить его в герметичном боксе антенны, или в самостоятельном боксе рядом с антенной. Такое решение позволяет уменьшить до минимума потери в соединительных высокочастотных кабелях соединяющих антенну и модем. Роутер имеет 3 посадочных отверстия для легкого размещения в антеннах серии Unibox и др. Маршрутизатор содержит встроенный WIFI модуль с скоростью передачи данных до 150Мб/с .



AXR-5U PoE схема подключения



На рисунке выше показаны варианты использования AXR-5U PoE.

В варианте (а) маршрутизатор и USB-модем размещены в помещении в отдельном боксе, к USB-модему подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает его в модем и далее в роутер, встроенный модуль WIFI создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры  и т. д. Радиус действия зоны WIFI будет зависеть от использования WiFi антенны.  Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5U PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.

В варианте (б) маршрутизатор и модем помещены в уличную антенну с гермобоксом, здесь модем подключается к антенне при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень сигнала, отношение сигнал/шум). При этом основная зона охвата WIFI будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью WIFI придомовой территории.  Питание роутера осуществляется, как и в предыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5U PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через WIFI-сеть.

Основные преимущества устройства:

  • Прост в использовании, необходимо только подключить питание и установить USB-модем с Sim-картой
  • Светодиодная индикация уровня принимаемого сигнала
  • Роутер снабжен собственным веб-интерфейсом
  • Для соединения с PoE инжектором используются стандартные Ethernet удлинители
  • Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны
  • Широкий диапазон питающего напряжения роутера, защита от переплюсовки.

Поддерживаемые модемы:

3G модемы

  • Huawei E160 E176 E220 E368 E353 E353T E367 E372 E1762 E3131 E173 E3772
  • Sierra AC308 310U 312U 313U 319U
  • ZTE MF622 MF627 MF628 MF632 MF638 MF645 MF633 MF668 MF680
  • TP-Link MA180 MA260

4G модемы

  • Huawei E389 E392 E398 E8278 E397 E3276 E3772 E3372
  • Sierra 320U 330U 340U
  • Sierra MC73xx MC74xx (нужен переходник USB->PCI-E с гнездом под сим карту)
  • Sierra EM73xx EM74xx EM75xx (нужен переходник USB->M.2 с гнездом под сим карту)
  • ZTE MF820 MF821 MF821D MF880 ME3630
  • Quectel EP06 (нужен переходник USB->PCI-E с гнездом под сим карту)
  • Quectel EM06 EM12 EM20 (нужен переходник USB->M.2 с гнездом под сим карту)

Комплектация:

  1. Маршрутизатор AXR-5U PoE
  2. Руководство пользователя

Конструктив

OEM

Интерфейс подключаемого LTE-модема

USB 2.0

Чипсет роутера

MediaTek MT7688N 580 МГц

ОЗУ

64MB

ПЗУ

8MB

Беспроводной стандарт WIFI

IEEE 802.11b/g/n , 2412 МГц÷2484 МГц

Мощность WIFI передатчика

IEEE 802.11n: 16dBm @HT20/40 MCS7

IEEE 802.11g: 16dBm @54MHz

IEEE 802.11b: 18dBm @11MHz

Скорость беспроводной передачи данных в WIFI-сети

11n: до 150Мбит/с  (динамическая)( MCS0--MCS7 @ HT20; MCS0--MCS7 @ HT40)

11g: до 54Мбит/с (динамическая)

11b: до 11Мбит/с (динамическая)

Тип модуляции

OFDM (BPSK, QPSK, 16-QAM, 64-QAM), DSSS (DBPSK, DQPSK, CCK)

Ethernet

100Мб/с

Режим работы

3G/4G WiFi Роутер; Точка доступа; Клиент точки доступа

Безопасность

WEP64/128, TKIP, AES, WPA, WPA2, WAPI.

LED Индикация

Wireless-Link; Wired-Link, WPS, RSSI

Операционная система

OpenWRT/LEDE

Разъемы

гнездо USB - 1шт., розетка RJ45 - 1шт., розетка U.fl - 1шт.,

Стандарт питания

passive PoE

Напряжение питания, В

7÷24

Габаритные размеры, мм

107 х 55 х 20

Рабочий диапазон температур роутера без установки в бокс

 -20°С...+70°С при влажности воздуха 10÷90%, без образования конденсата

Гарантийный срок обслуживания маршрутизатора - 6 месяцев.
