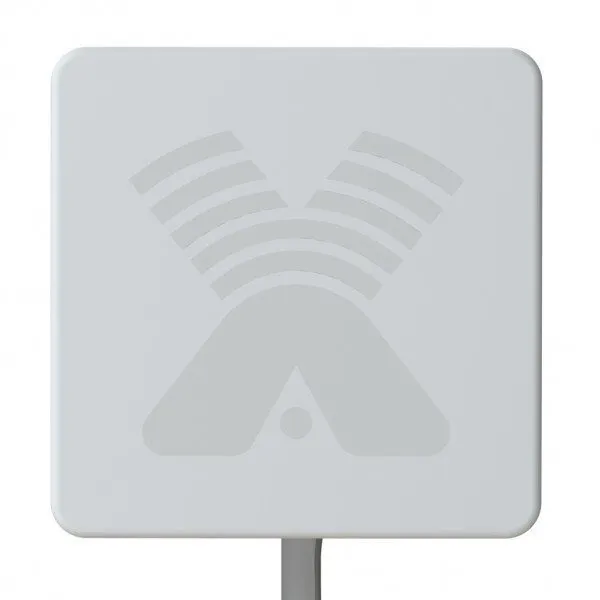

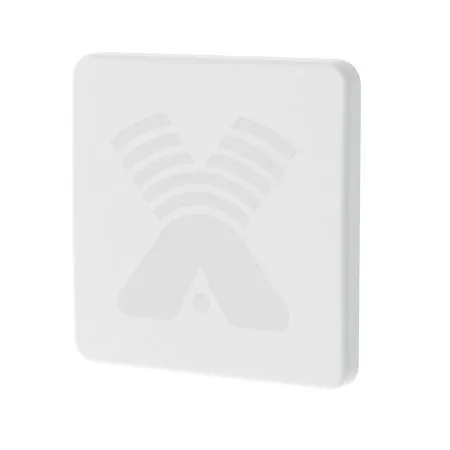

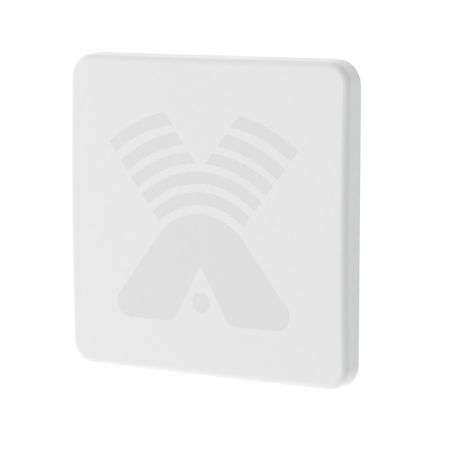

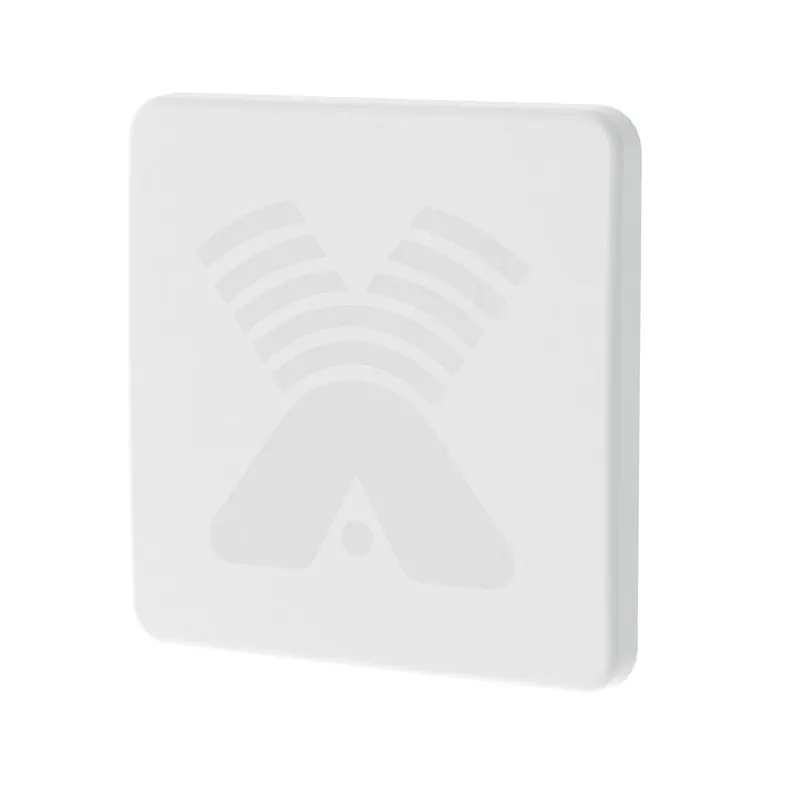

Антенна ZETA
Панельная антенна ZETA предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- сотовая связь (GSM1800)
- 2G (EDGE)
- 3G (UMTS 2100)
- 4G (WIMAX,LTE)
- WI-FI (IEEE 802.11b, g)
- и в других системах диапазона 1700-2700 МГц.
Антенна ZETA является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и «точка-многоточка». Тип антенны – синфазная полосковая решетка. Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищённый от ультрафиолета.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

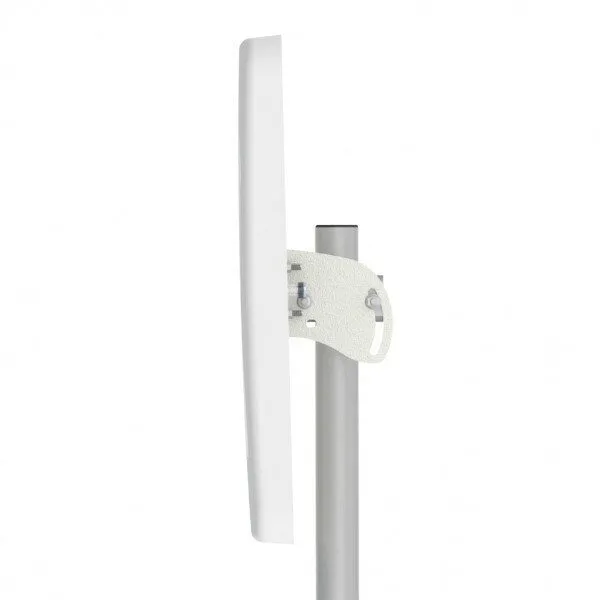

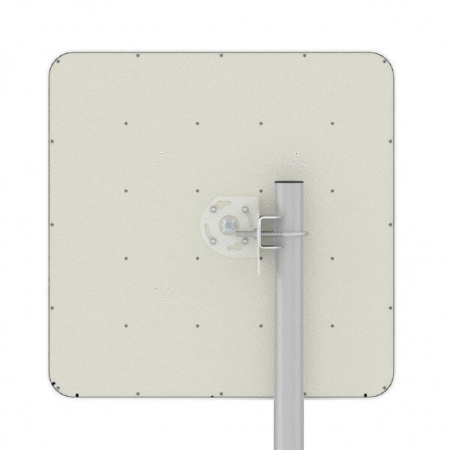

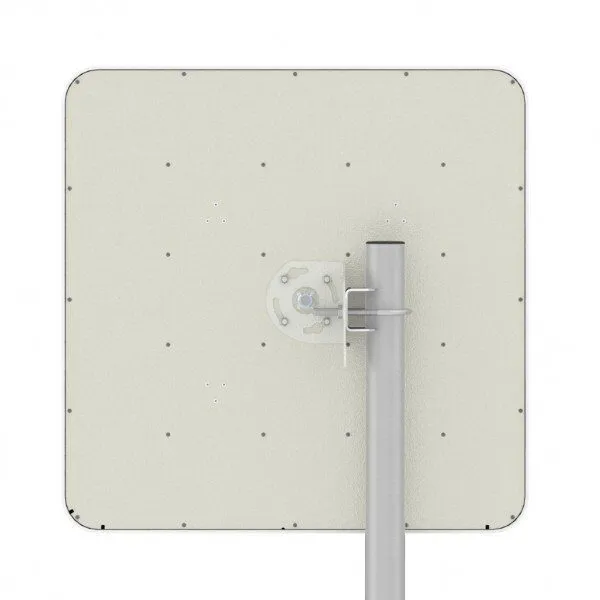

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.
Вы можете скачать подробную инструкцию по установке антенны ZETA по ссылке.
Для подключения антенны к модему вам понадобится:
- Кабельная сборка с разъёмом N-male с одной стороны и SMA-male с другой стороны. Вы можете купить готовую кабельную сборку или заказать у нас изготовление кабельной сборки любой длины.
- переходник-пигтейл с разъёмом SMA-female c одной стороны и совместимым с вашим модемом разъёмом с другой стороны (как правило на модемах бывают стандартные разъёмы CRC-9 или TS-9).
Узнать какой разъём на вашем модеме вы можете в таблице по ссылке.
Комплектация:
- Антенна ZETA
- Узел крепления на мачту
- Инструкция по установке
- Упаковка (картон)
|
Рабочий диапазон частот, МГц |
1700-2700 |
|
Усиление в диапазоне GSM1800, dBi |
17,5-18 |
|
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi |
18-19 |
|
Усиление в диапазоне WIFI (2.4ГГц), dBi |
19,5 |
|
Усиление в диапазоне 4G (LTE), dBi |
19,5-20,0 |
|
Ширина ДН в Н-плоскости, град |
15-26 |
|
Ширина ДН в Е-плоскости, град |
15-26 |
|
Уровень боковых лепестков, не более |
-12dB |
|
Уровень кроссполяризации, не более |
-25dB |
|
Входное сопротивление, Ом |
50 |
|
КСВ в диапазоне GSM1800, не более |
1.6 |
|
КСВ в диапазоне 3G/4G/WIFI, не более |
1.4 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
вертикальная/горизонтальная |
|
Масса, г |
2200 |
|
Крепление |
мачта диаметром 20-52мм |
|
Габаритные размеры без крепления, м |
0,38х0,38х0,06 |
|
Допустимая скорость ветра, м/сек |
20 |
|

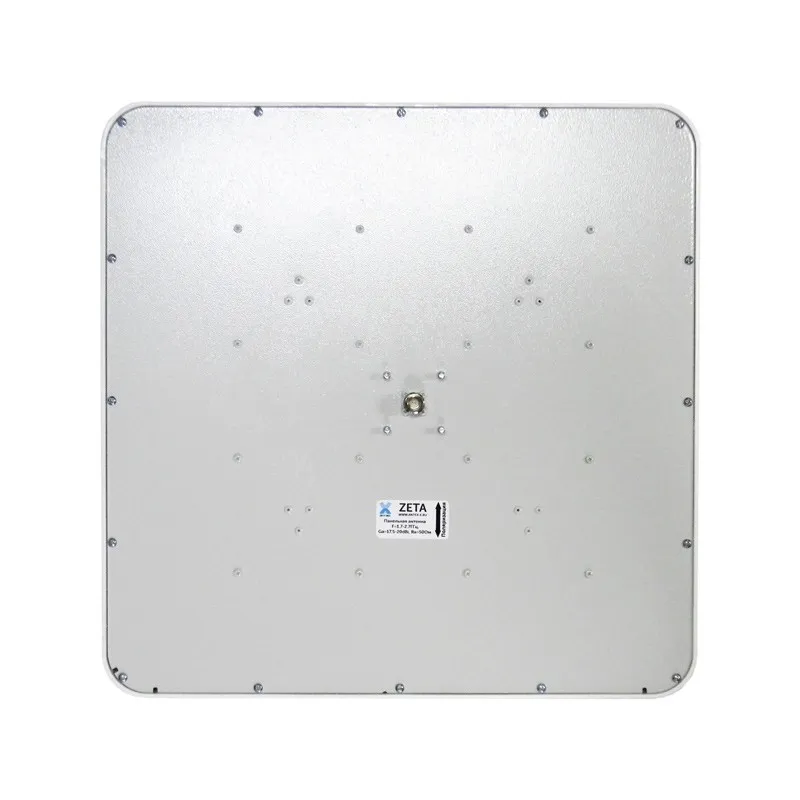

Разъем |
N-female |
|
Материал защитной коробки |
ABS-пластик с защитой от ультрафиолетового излучения |
|
Материал антенны |
оцинкованная сталь |
|
Материал крепления |
сталь |
|
Защитное покрытие |
порошковая полимерная краска |
Гарантия на всё оборудование - 1 год.
Гарантия на монтажные работы - 1 год.
Гарантия возврата денег Moneyback - 14 дней!
Правильный подбор оборудования для усиления связи – дело сложное.
Опытные инженеры «Полосы частот» помогают выбрать оптимальное оборудование с учётом всех особенностей на объекте: расстояние от дома до базовой станции, место наилучшего приёма сигнала для установки внешней антенны, стандарт связи и многое другое.
Мы даём гарантию на исправную производительную работу радиооборудования, купленного и установленного по рекомендациям наших консультантов, инженеров, монтажников.
Если же вы не достигли желаемого результата, не расстраивайтесь. Мы вернём вам деньги!
Для возврата просим сохранять товарный вид и полную комплектацию оборудования.
Товар обмену и возврату подлежит!
Для работы нужен был интернет в доме, а базовка с 3g в 20 км от дома. Проводного интернета у нас в деревне в понине нет.
Взял самую мощную антенну Zeta + кабельная сборка + роутер Keenetic 4G + модем Huawei E3372.

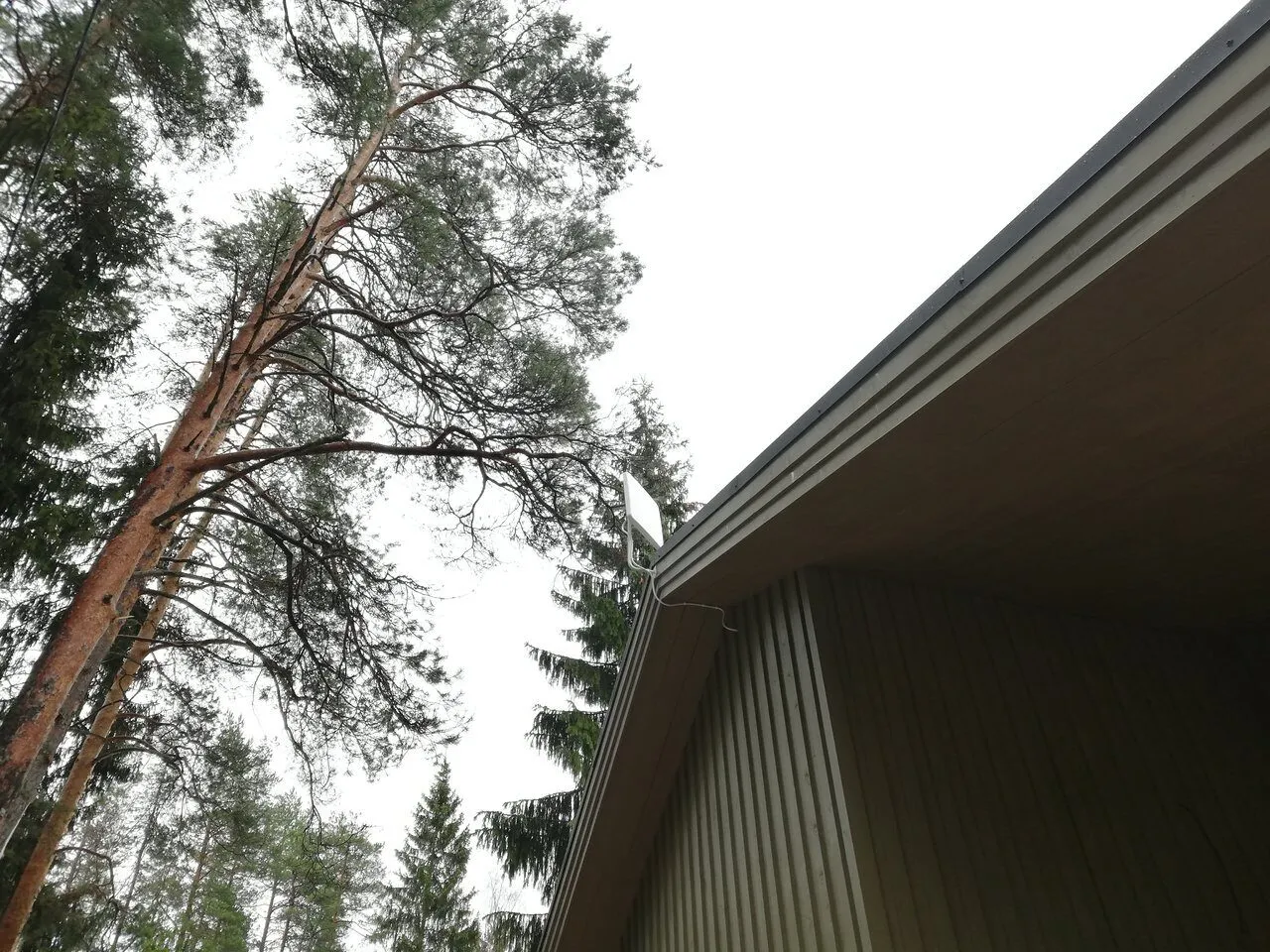

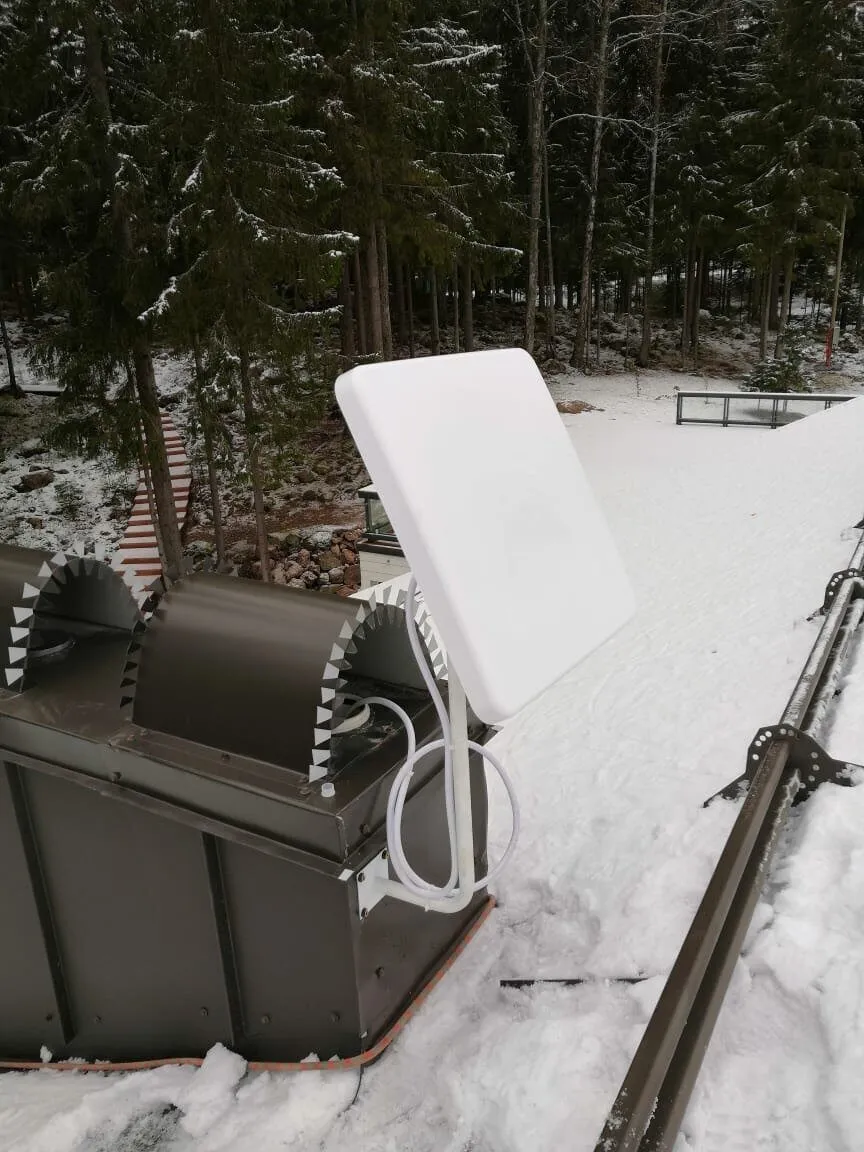

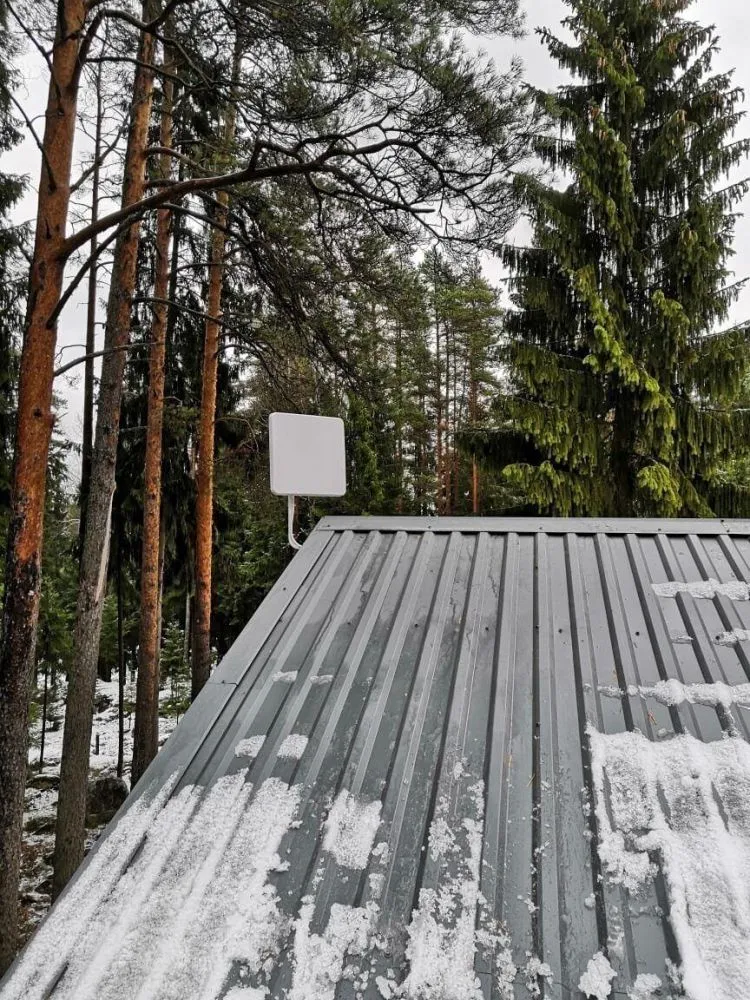

Устанавливаете антенну на самую высокую точку дома на мачту и направляете ее в сторону вышки.
Вуаля! Интернет в доме! Даже не верил что поймаю 3g на расстоянии 20 км.
