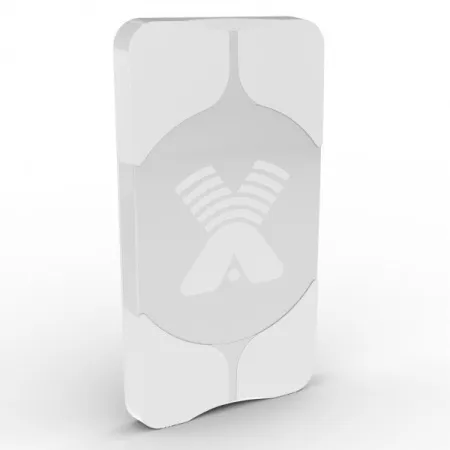

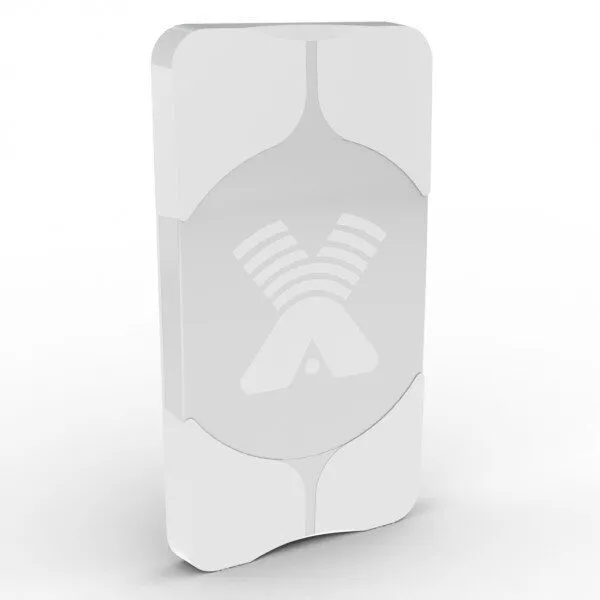

Панельная антенна AGATA предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов: 2G (GSM1800)3G (UMTS 2100)4G (WIMAX,LTE) WI-FI (IEEE 802.11b, g) и в других системах диапазона 1700-2700 МГц.
Тип антенны – синфазная полосковая решетка. Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищённый от ультрафиолета.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

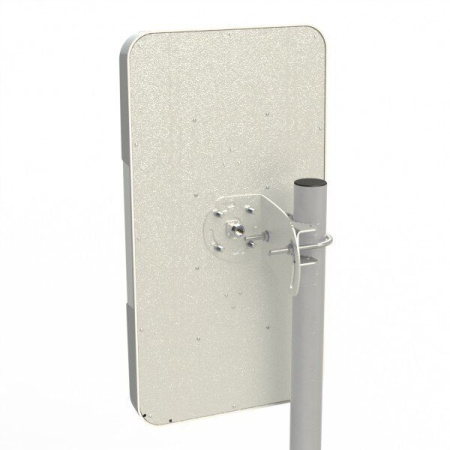

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.
Характеристики:
| Рабочий диапазон частот, МГц | 1700-2700 |
| Усиление в диапазоне GSM1800, dBi | 14-15 |
| Усиление в диапазоне 3G (1,9-2,2ГГц), dBi | 15-16 |
| Усиление в диапазоне WIFI (2.4ГГц), dBi | 17 |
| Усиление в диапазоне 4G (LTE), dBi | 17-17.5 |
| Ширина ДН в Н-плоскости, град | 30-48 |
| Ширина ДН в Е-плоскости, град | 15-26 |
| Уровень боковых лепестков, не более | -12dB |
| Уровень кроссполяризации, не более | -25dB |
| Входное сопротивление, Ом | 50 |
| КСВ в диапазоне GSM1800, не более | 1.6 |
| КСВ в диапазоне 3G/4G/WIFI, не более | 1.4 |
| Допустимая мощность, Вт | 50 |
| Поляризация | вертикальная/горизонтальная |
| Масса, г | 1000 |
| Крепление | мачта диаметром 20-52мм |
| Габаритные размеры без крепления, м | 0,24х0,41х0,06 |
| Допустимая скорость ветра, м/сек | 25 |
| Разъем | N-female |
| Материал защитной коробки | ABS-пластик с защитой от ультрафиолетового излучения |
| Материал антенны | оцинкованная сталь |
| Материал крепления | сталь |
| Защитное покрытие | порошковая полимерная краска |
| Диапазон | GSM/LTE 1800, 3G/UMTS 2100, 4G/LTE 2600 |
|---|
-
