Антенна 3G/4G AGATA-2 MIMO 4x4

Антенна 3G/4G AGATA-2 MIMO 4x4
2284130505
3G/4G MIMO, Антэкс,

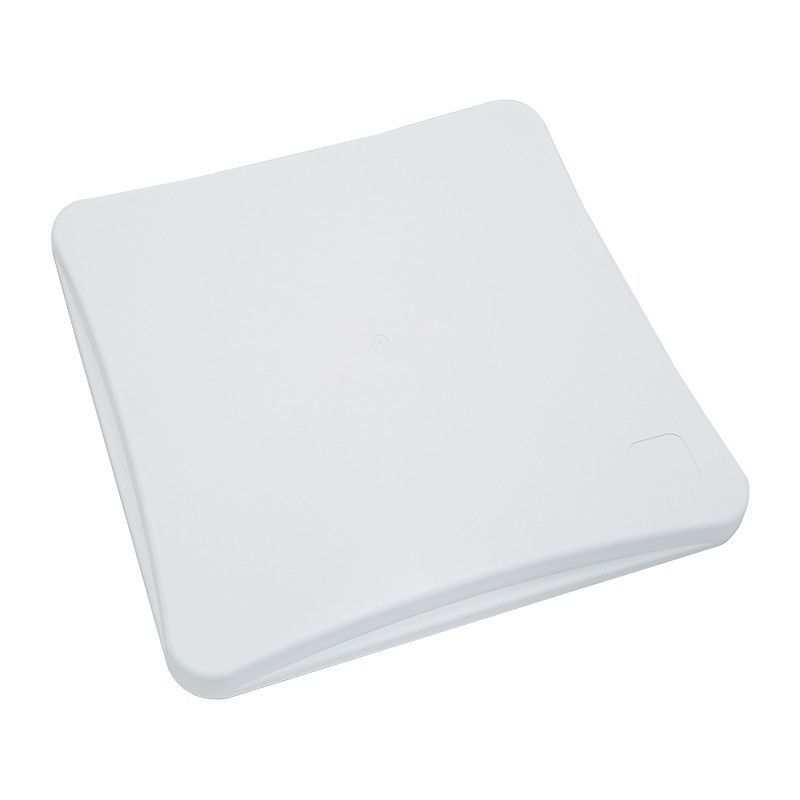

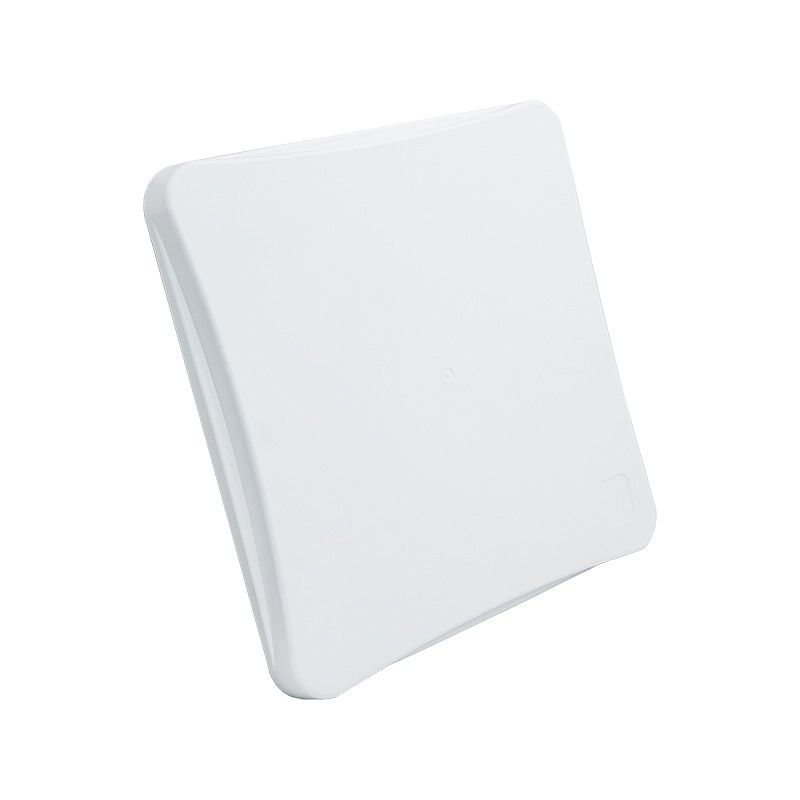

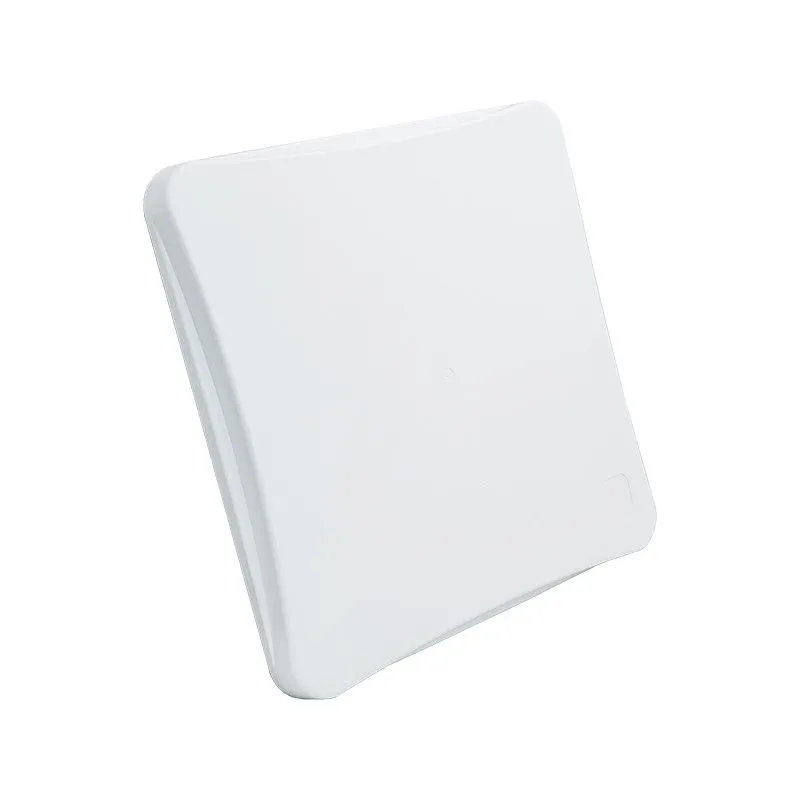

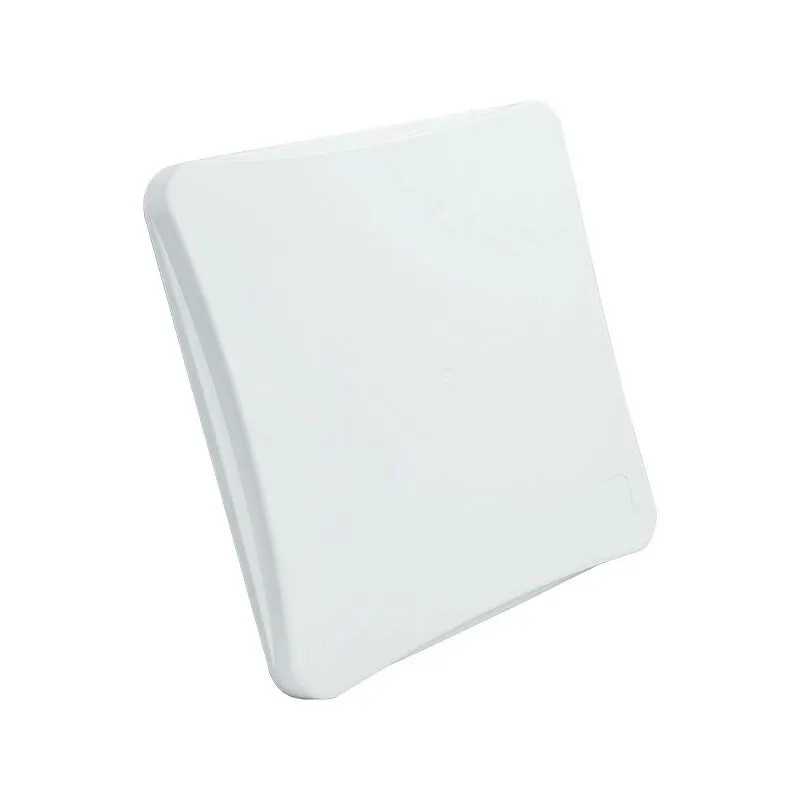

Панельная антенна AGATA-2 MIMO 4x4 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандарта 4G, преимущественно на частотах 1800 МГц, 2100 МГц, 2300 МГц и 2600 МГц.

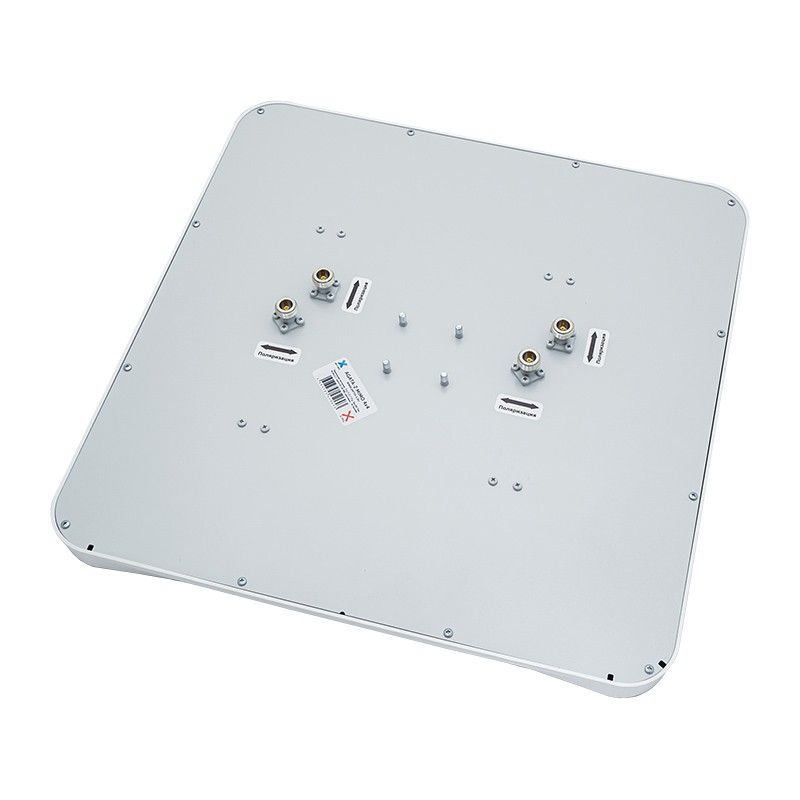

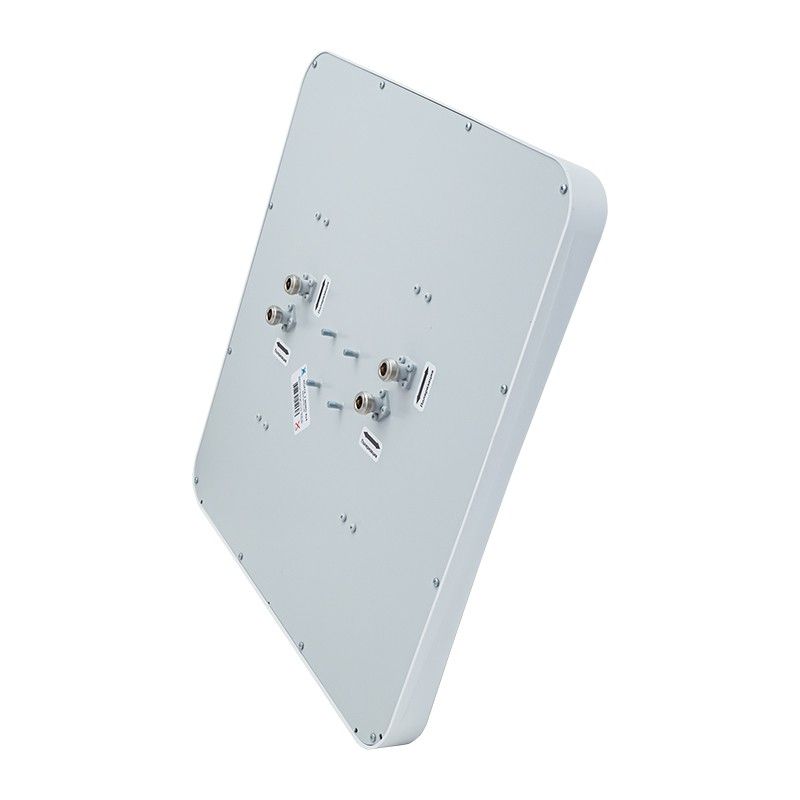

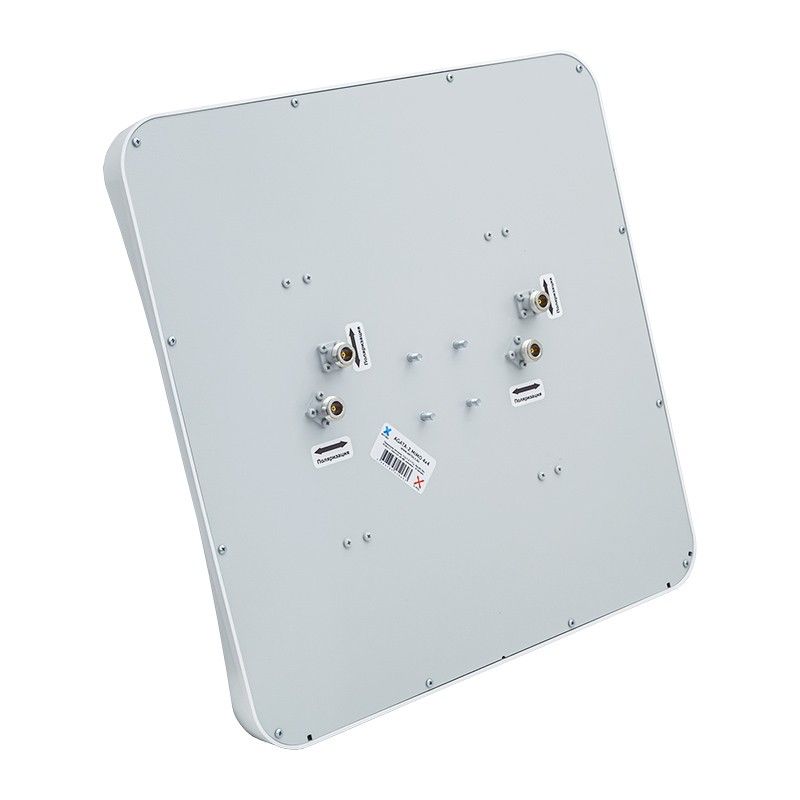

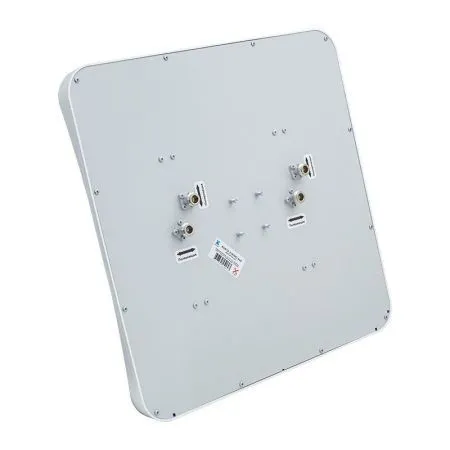

Данная антенна совместима с оборудованием MIMO 4х4, так как имеет четыре разъема для подключения к оборудованию.

Важно! Технология MIMO 4х4 на текущий момент не распространена повсеместно, однако уже сейчас встречаются вышки сотовых операторов и модемы, позволяющие использовать эту технологию. Перед покупкой антенны AGATA-2 MIMO 4x4 обязательно удостоверьтесь, что базовая станция оператора поддерживает этот режим работы, а на корпусе вашего устройства имеется четыре внешних разъема для подключения сотовых антенн.

Преимущества антенны AGATA-2 MIMO 4x4:

  • Наличие внутри антенны двух пар излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 4x4.
  • Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
  • Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
  • Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны и плавное изменение наклона поляризации.

Подключение к модему:

Для подключения антенны к 4G модему/роутеру необходимы 4 адаптера. Ниже в таблице поясняется какие адаптеры рекомендуются для различных модемов и роутеров.

Модель модема/роутера Тип адаптера
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s TS-9 / SMA-female
E3372, E3276 (М150-1),   E3272 CRC-9 / SMA-female

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455

U.Fl / SMA-female
Sierra Wireless AirPrime® EM7455, Quectel EM160R-GL*, Foxconn DW5821e T77W968*, Fibocom L860-GL* MHF-4 / SMA-female
LU-150/156 MS-156/ SMA-female
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO SMA-male / SMA-female

 *- модемы, поддерживающие технологию MIMO 4х4

Комплектация:

  1. Антенна AGATA-2 MIMO 4х4

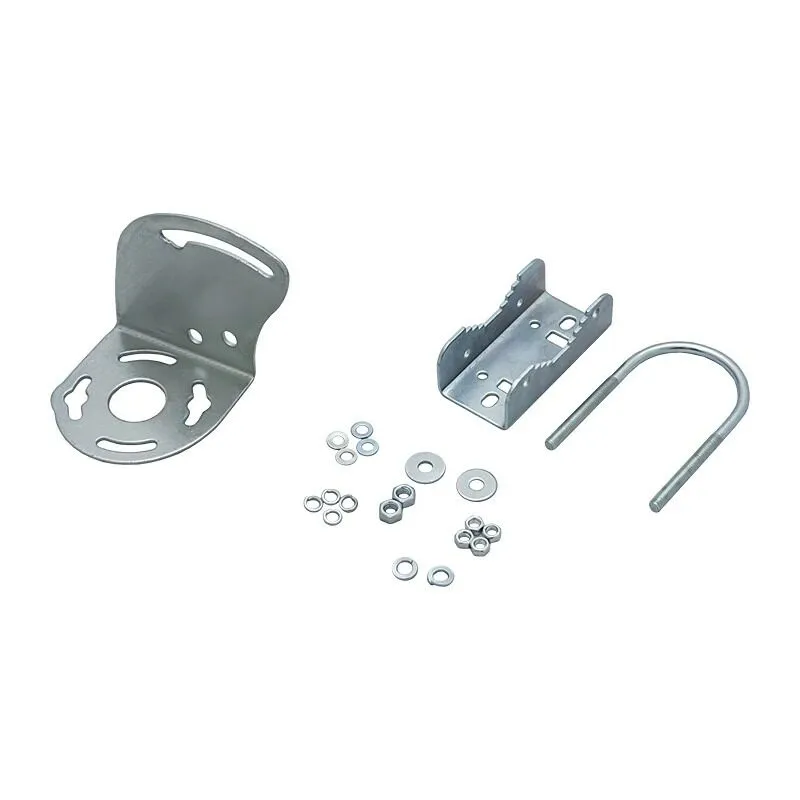

  2. Крепление для установки на мачту/трубу
  3. Инструкция по установке
  4. Упаковка из микрогофрокартона
Рейтинг:
(1 голос)
Rated 5.000000/5 based on 1 customer reviews
Артикул: 35-3018
Антенна 3G/4G AGATA-2 MIMO 4x4
+
5 000

Самовывоз
СПб, ул. Седова, д. 11, лит. А, ТЦ "Эврика", пав. 203 (2 этаж)
или любой Пункт выдачи Boxberry

Доставка
по Москве
на следующий рабочий день - 500 руб.
по Санкт-Петербургу в день заказа или на следующий рабочий день - 500 руб.
Ленинградская обл. и отдалённые районы СПб 1-2 дня - стоимость рассчитывается индивидуально.
Регионы РФ - 700 руб.

% Как получить скидку


Купить в один клик
Телефон *
Ваш комментарий к заказу

Панельная антенна AGATA-2 MIMO 4x4 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандарта 4G, преимущественно на частотах 1800 МГц, 2100 МГц, 2300 МГц и 2600 МГц.
Данная антенна совместима с оборудованием MIMO 4х4, так как имеет четыре разъема для подключения к оборудованию.

Важно! Технология MIMO 4х4 на текущий момент не распространена повсеместно, однако уже сейчас встречаются вышки сотовых операторов и модемы, позволяющие использовать эту технологию. Перед покупкой антенны AGATA-2 MIMO 4x4 обязательно удостоверьтесь, что базовая станция оператора поддерживает этот режим работы, а на корпусе вашего устройства имеется четыре внешних разъема для подключения сотовых антенн.

Преимущества антенны AGATA-2 MIMO 4x4:

  • Наличие внутри антенны двух пар излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 4x4.
  • Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защищенный от ультрафиолета.
  • Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
  • Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны и плавное изменение наклона поляризации.

Подключение к модему:

Для подключения антенны к 4G модему/роутеру необходимы 4 адаптера. Ниже в таблице поясняется какие адаптеры рекомендуются для различных модемов и роутеров.

Модель модема/роутера Тип адаптера
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s TS-9 / SMA-female
E3372, E3276 (М150-1),   E3272 CRC-9 / SMA-female

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455

U.Fl / SMA-female
Sierra Wireless AirPrime® EM7455, Quectel EM160R-GL*, Foxconn DW5821e T77W968*, Fibocom L860-GL* MHF-4 / SMA-female
LU-150/156 MS-156/ SMA-female
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO SMA-male / SMA-female

 *- модемы, поддерживающие технологию MIMO 4х4

Комплектация:

  1. Антенна AGATA-2 MIMO 4х4
  2. Крепление для установки на мачту/трубу
  3. Инструкция по установке
  4. Упаковка из микрогофрокартона

Рабочий диапазон частот

1700–2700 МГц

Коэффициент усиления

4 x 15–18 дБи

Ширина диаграммы направленности в горизонтальной плоскости

31–49°

Ширина диаграммы направленности в вертикальной плоскости

15–24°

Уровень боковых лепестков, не более

≤ -12 дБ

Входное сопротивление

50 Ом

КСВ в рабочем диапазоне частот

≤ 1,7

Изоляция между портами

> 25 дБ

Допустимая мощность

10 Вт

ВЧ-разъемы

4 x N-female

Поляризация

вертикальная/горизонтальная

Допустимая скорость ветра

20 м/сек

Крепление

на мачту Ø20–52 мм

Размер

400 x 400 x 45 мм

Вес (без крепления)

2430 г

Материал антенны

оцинкованная сталь, сталь

Материал защитной коробки

поликарбонат + ABS

Комплектация

антенна, комплект крепежа, инструкция

Иван
#
Вопрос:
Хочу купить эту антенну с заделом на будущее, подскажите будет ли она работать в MIMO 2x2? Сейчас имеется модем с MIMO 2x2, но позже планирую приобрести модем MIMO 4x4. Если будет работать, то к каким разъёмам нужно подключить два кабеля?
Полоса частот
#
Иван, спасибо за Ваш вопрос. Эта антенна будет работать и в MIMO 2x2. Вы можете использовать два разъема ближайшие друг к другу.
