Тип исполнения |
Параболическая |
|
Рабочий диапазон частот, мГц |
1700–4200 МГц |
|
Коэффициент усиления антенны |
2 x 20,5–27,5 дБи |
|
Поляризация |
Линейная |
|
Кроссполяризационная развязка |
≥ 25 дБ |
|
КСВн в рабочем диапазоне частот |
≤ 2 |
|
Входное сопротивление |
50 Ом |
|
Максимальная подводимая мощность |
10 Вт |
|
Разъем |
2 x SMA-male |
|
Допустимая ветровая нагрузка, м/с |
25 |
|
Тип монтажа |
на мачту |
|
Диапазон рабочих температур |
от -40 до +50°C |
|
Размер антенны (без крепления) |
1060 x 1060 x 300 мм |
|
Размер упаковки |
575 x 575 x 115 мм |
|
Вес (брутто) |
5,1 кг |
|
Комплектация |
рефлектор, облучатель, крепление, инструкция |

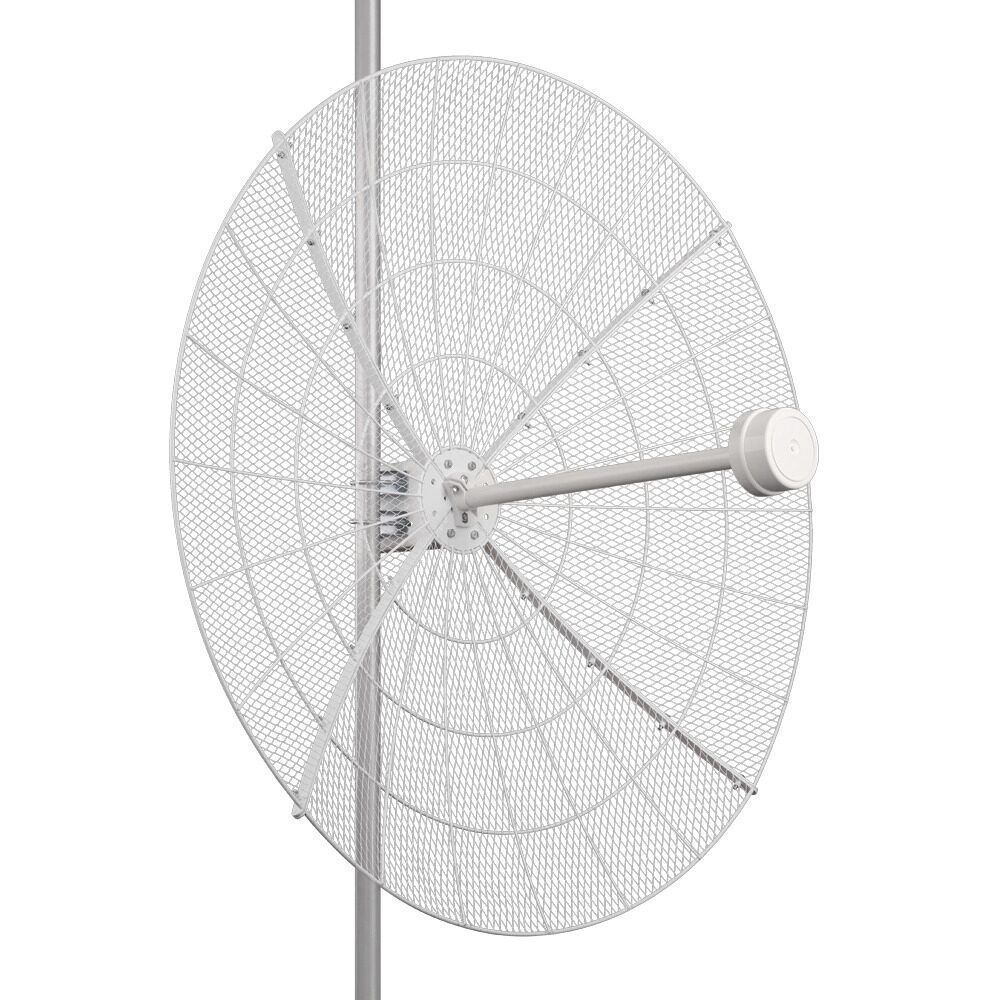

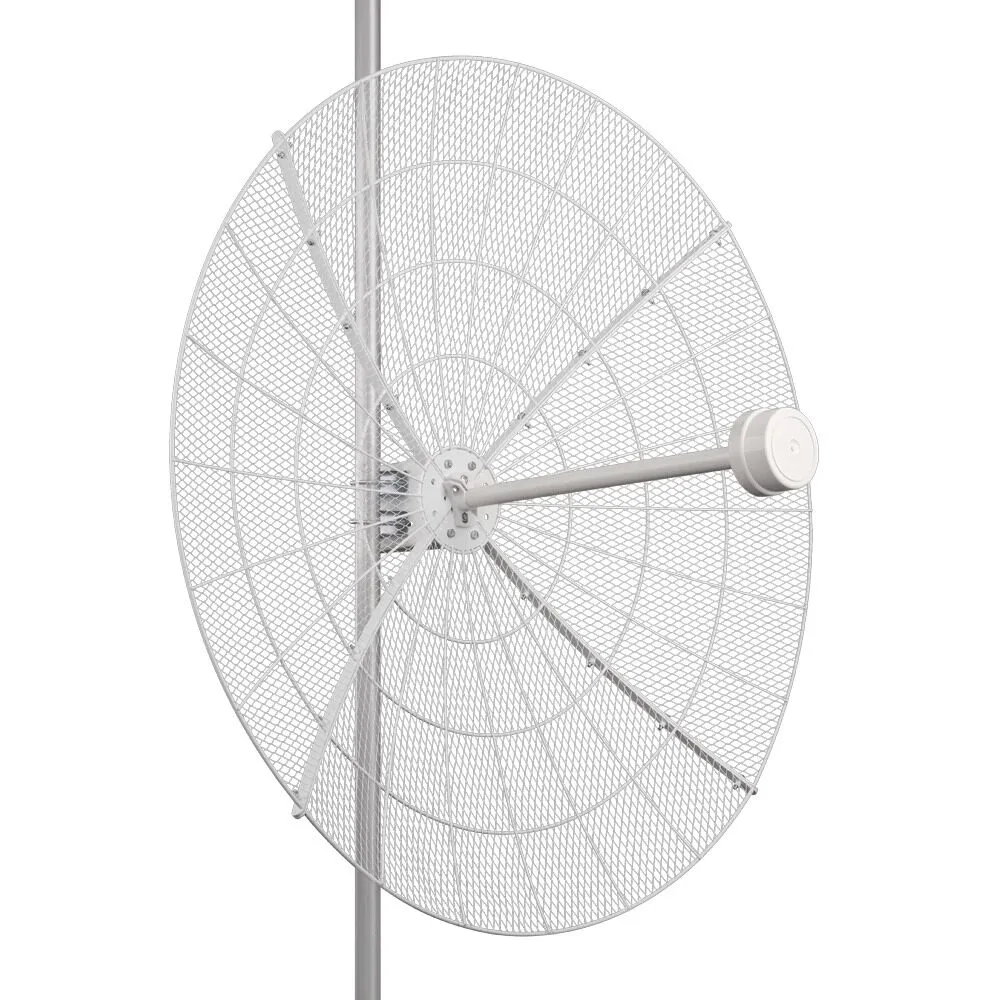

Антенна KNA27-1700/4200P - это параболическая широкополосная направленная MIMO антенна с коэффициентом усиления 27 дБ. Антенна поддерживает технологию LTE advanced и предназначена для работы с 5G / LTE модемами cat.6, cat.9, cat.12, 5G(N78) с возможностью агрегации частот, роутерами и другим оборудованием, работающим в частотном диапазоне 1700-4200 МГц.
Антенна работает в беспроводных сетях связи с оборудованием стандартов:
- 5G - N78
- 4G - LTE 1800, 2100, 2300, 2600
- 3G - UMTS 2100
- Wi-Fi 2400
Конструкция антенны позволяет передавать данные на значительное расстояние (до 40 км) в условиях прямой оптической видимости. Крепление облучателя позволяет изменять поляризацию путем поворота, не откручивая его от антенны.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.
Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.

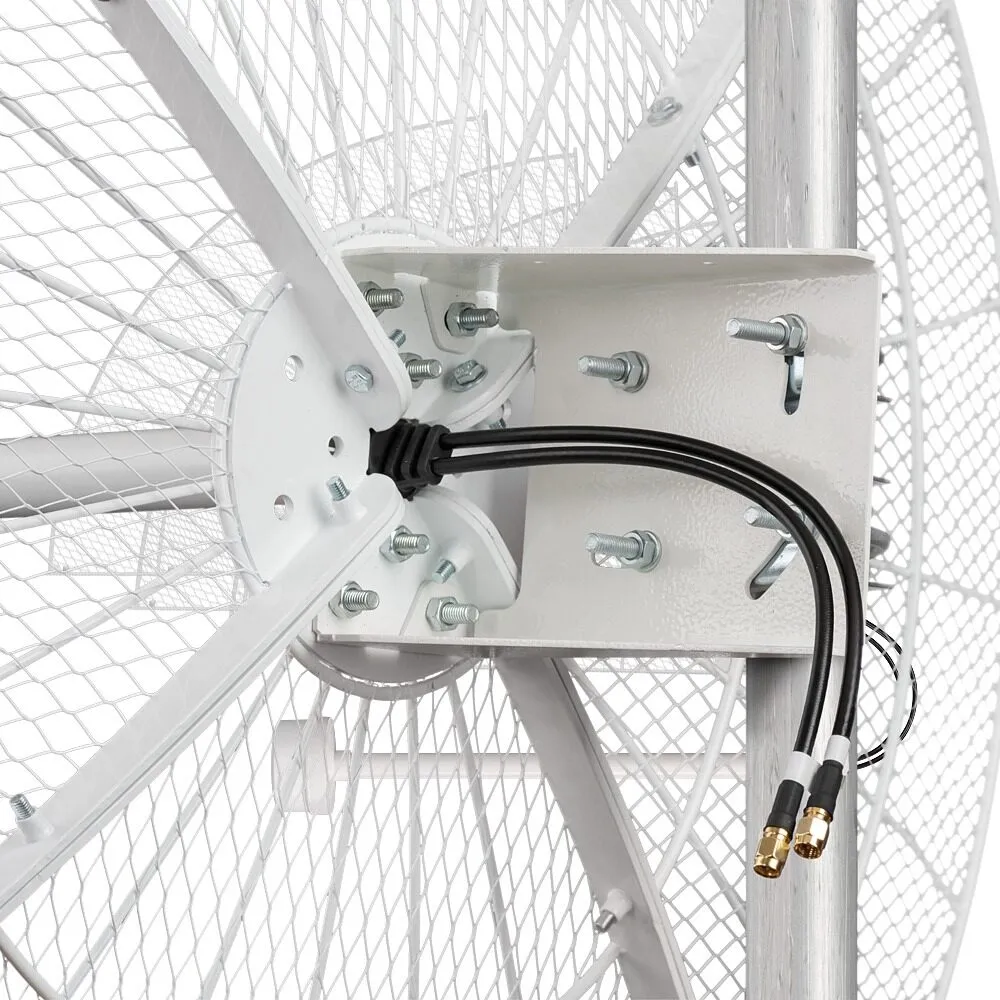

Облучатель антенны оснащен двумя кабелями RG-58 с разъемами SMA-male.
Преимущества антенны KNA27-1700/4200P:
- широкий диапазон рабочих частот 1700-4200 МГц
- усиление 27 дБ
- возможность менять поляризацию, не снимая облучателя
- дальность работы до 40 км в прямой видимости
- небольшой вес
- разборная конструкция
- отсутствие раскачки на ветру

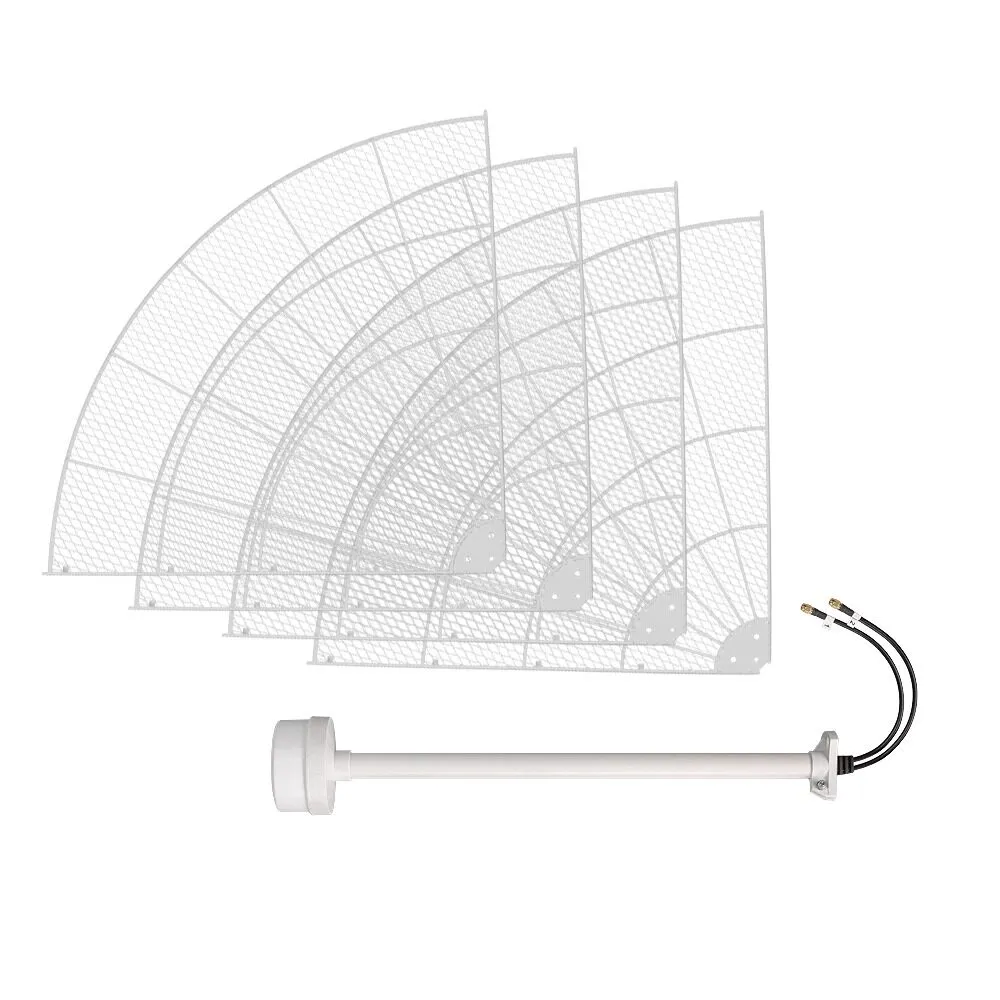

Конструкция антенны состоит из:
- MIMO облучателя
- Проволочного параболического прямо-фокусного рефлектора.
- Креплений облучателя и креплений рефлектора.
Рефлектор окрашен цинковым грунтом и порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.
Комплектация:
- Разборный параболический рефлектор
- Облучатель MIMO 1700-4200 МГц
- Крепежный комплект
- Руководство по эксплуатации (паспорт)
|
Тип исполнения |
Параболическая |
|
Рабочий диапазон частот, мГц |
1700–4200 МГц |
|
Коэффициент усиления антенны |
2 x 20,5–27,5 дБи |
|
Поляризация |
Линейная |
|
Кроссполяризационная развязка |
≥ 25 дБ |
|
КСВн в рабочем диапазоне частот |
≤ 2 |
|
Входное сопротивление |
50 Ом |
|
Максимальная подводимая мощность |
10 Вт |
|
Разъем |
2 x SMA-male |
|
Допустимая ветровая нагрузка, м/с |
25 |
|
Тип монтажа |
на мачту |
|
Диапазон рабочих температур |
от -40 до +50°C |
|
Размер антенны (без крепления) |
1060 x 1060 x 300 мм |
|
Размер упаковки |
575 x 575 x 115 мм |
|
Вес (брутто) |
5,1 кг |
|
Комплектация |
рефлектор, облучатель, крепление, инструкция |
