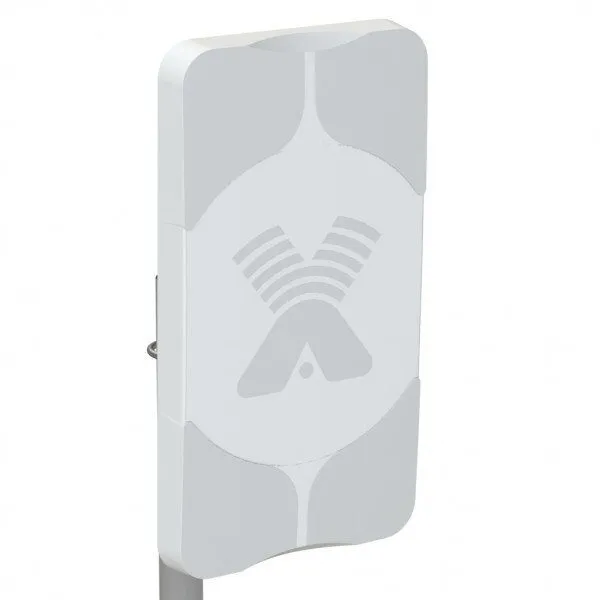

Антенна Agata-2 MIMO 2x2 4G/3G/2G (15-17 dBi)
Панельная антенна Agata-2 MIMO 2x2 - составная часть оборудования беспроводных систем передачи сигналов основных стандартов:
- 2G (EDGE, GPRS на частотах GSM 1800)
- 3G (UMTS 2100)
- 4G (WIMAX, LTE1800, LTE1800)
- Wi-Fi (IEEE 802.11b, g, n) и в др. системах диапазона 1700-2700 МГц
Направленная антенна Agata-2 MIMO 2x2 идеально подходит для систем связи "точка-точка" и "точка-многоточка".
Agata-2 MIMO 2x2 построена из 2-х синфазных решёток с ортогональной поляризацией и сконструирована компактнее, чем популярная антенна Agata MIMO 2x2. Две излучающие решётки с ортогональной поляризацией обеспечивают антенне работу в режиме MIMO 2x2 и по технологии Diversity.

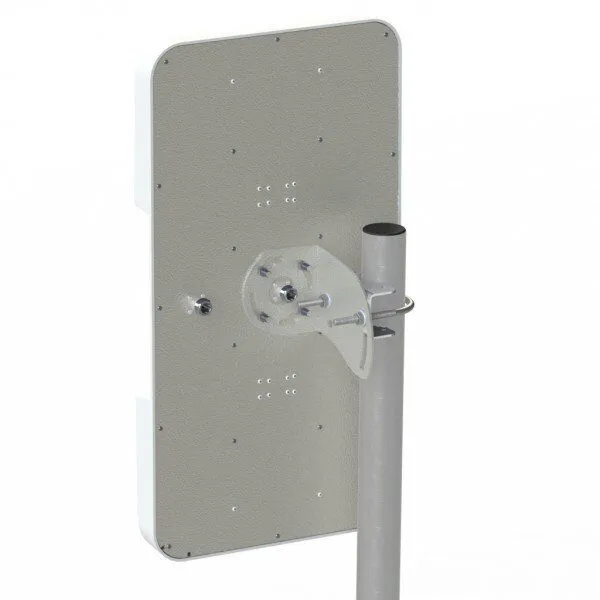

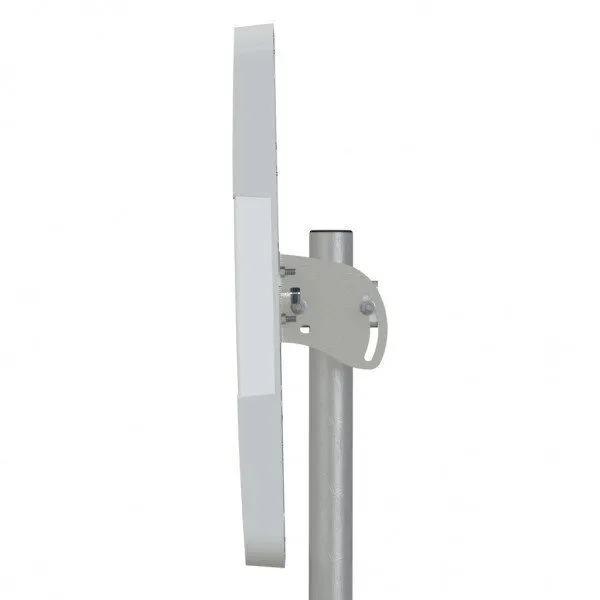

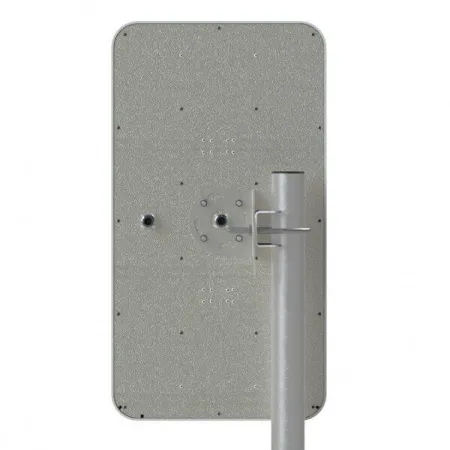

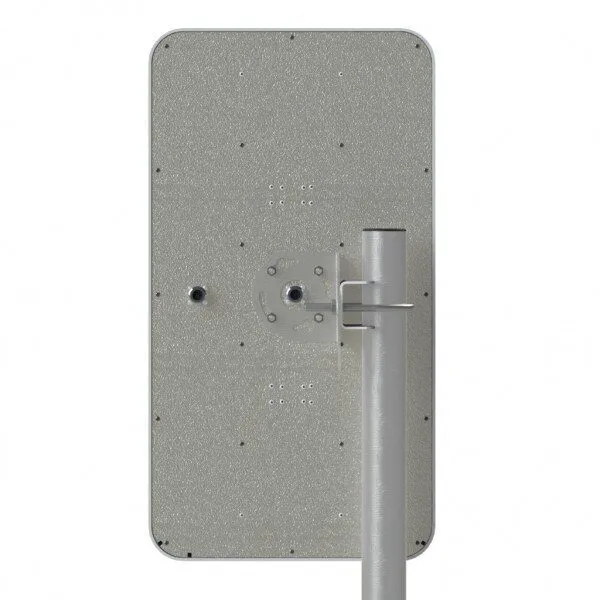

Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной). Крепление позволяет закрепить антенну на вертикальной трубе, также предусмотрена регулировка угла наклона антенны. Благодаря конструкции крепления можно точно подстраивать наклон поляризации.
Илучатели антенны защищены от осадков пластиковым корпусом, устойчивым к ультрафиолетовому излучению.
Для подключения антенны Agata-2 MIMO 2x2 к модему необходимы 2 адаптера и 2 кабельные сборки.
Комплект поставки:
- Антенна AGATA-2 MIMO 2х2
- Крепление для установки на мачту/трубу
- Инструкция по установке
- Упаковка из микрогофрокартона
Дополнительное оборудование
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Антенна может быть снабжена антенными адаптерами для вашего модема, кабельными сборками, USB-удлинителем и WiFi-роутером для организации WiFi-зоны в помещении.
Для подключения антенны к модему необходимы 2 адаптера и 2 кабельные сборки. В таблице собраны адаптеры и кабельные сборки, которые мы рекомендуем для разных модемов и роутеров.
| Модель модема/роутера | Тип адаптера | Кабельная сборка |
| Huawei Е392 | TS-9/SMA-female | SMA-male/N-male |
| Huawei E3276(М150-1) | CRC-9/SMA-female | SMA-male/N-male |
| Huawei Е3272 (М100-4, МТС 824f) | CRC-9/SMA-female | SMA-male/N-male |
| LU-150/156 | MS-156/SMA-female | SMA-male/N-male |
| Huawei B593s-22 | Адаптер не нужен | SMA-male/N-male |
| Роутер LTE2600 с разъёмами SMA-female | Адаптер не нужен | SMA-male/N-male |
| Электрические характеристики | |
|
Рабочий диапазон частот, МГц |
1700-2700 |
| Коэффициент усиления (1,7-2,2ГГц) | 15-16 |
| Усиление в диапазоне WIFI (2.4ГГц) | 17 |
| Коэффициент усиления в диапазоне 4G (LTE2600) | 17-18 |
| Ширина ДН в горизонтальной плоскости | 31-49 |
| Ширина ДН в вертикальной плоскости | 15-24 |
| Уровень боковых лепестков, не более | -12 |
| Входное сопротивление, Ом | 50 |
| КСВ в рабочем диапазоне частот, не более | 1.6 |
| Изоляция между портами, дБ | 25 |
| Допустимая мощность, Вт | 10 |
| Поляризация | вертикальная/горизонтальная |
| Механические характеристики | |
| Крепление | мачта диаметром 20-52 мм |
| Вес, кг | 2,1 |
| Габаритные размеры без крепления, м | 0,41×0,24×0,06 |
| Допустимая скорость ветра, м/сек | 20 |
| Разъём | 2 х N-female |
| Материал защитной коробки | Поликарбонат + ABS |
| Материал антенны | оцинкованная сталь, сталь |
| Защитное покрытие | порошковая полимерная краска |
