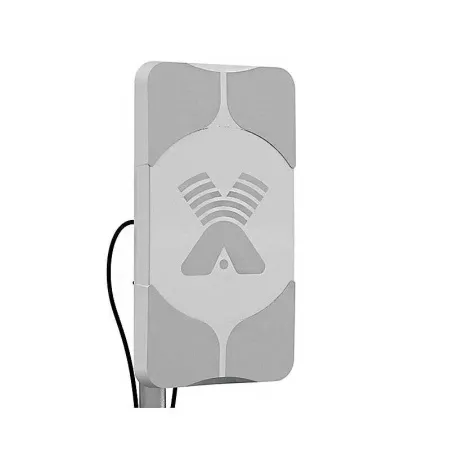

Антенна 4G LTE Antex АX-2517P MIMO 2×2 внешняя панельная направленная

Антенна Antex AX-2517P MIMO 4G/LTE
2289432409
MIMO, Антенны,
Антекс

Антенна Antex AX-2517P MIMO 4G/LTE

Антенна Antex 4G/LTE AX-2517P MIMO направленная, панельная/17Дб/2×N-female

Панельная антенна стандарта LTE 2600, КУ=17 dBi, разъёмы 2×N-female (50 Ом), поляризации X-pol, развязка между каналами более 30 ДБ. Тип антенны – синфазная полосковая решётка.

За счёт технологии MIMO 2×2 с этой антенной скорость передачи данных при использовании модемов LTE2600 достигает 100-150 Мб/с

Особенности антенны Антекс АX-2517P MIMO 2×2:

  • Узконаправленная мощная, эффективна на большом удалении от базовой станции
  • Два независимых контура MIMO 2×2
  • Герметичный прочный пластиковый корпус
  • Полная влагозащищённость

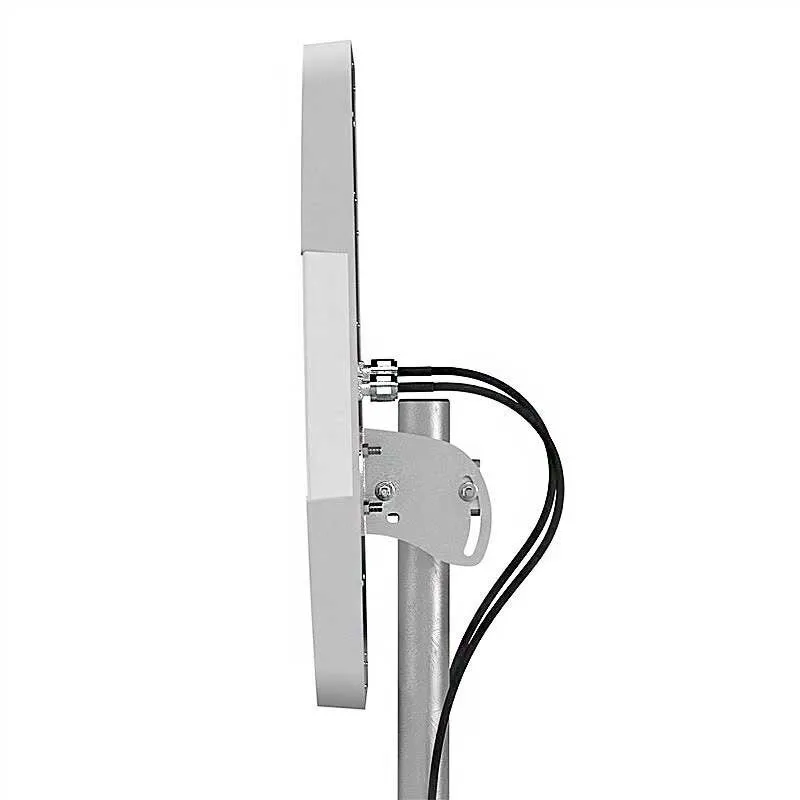

  • Регулировка положения излучателя антенны по горизонтали и вертикали*
  • Встроенная молниезащита и защита от статического электричества*

*Антенна Antex АX-2517P самостоятельно сбрасывает наведённые и статические заряды, отдельный грозоразрядник не нужен. Подключение провода заземления предусмотрено.

Комплект 4G антенны AX-2517P

Что в комплекте Кол-во
  4G антенна Antex АX-2517P MIMO 2×2     1 шт.
  Комплект крепления для установки антенны на мачту     1 шт.
  Руководство по монтажу     1 шт.
  Инструкция по эксплуатации     1 шт.

Антенну можно доукомплектовать антенными адаптерами для конкретного модема, кабельными сборками, USB-удлинителем. Для подключения антенны к 1 модему необходимы 2 адаптера и 2 кабельные сборки.

Параметры антенны АX-2517P MIMO 2×2

  Рабочий диапазон частот, МГц     2500-2700
  Коэффициент усиления, dBi     17
  Ширина ДН в горизонтальной плоскости, град     34
  Ширина ДН в вертикальной плоскости, град      16
  Уровень боковых лепестков, не более, dB    -12
  Входное сопротивление, Ом     50
  КСВ в рабочем диапазоне частот, не более     1.5
  Изоляция между портами, дБ    >32
  Допустимая мощность, Вт     10
 Поляризация   вертикальная/горизонтальная

Механические характеристики антенны АX-2517P MIMO 2×2

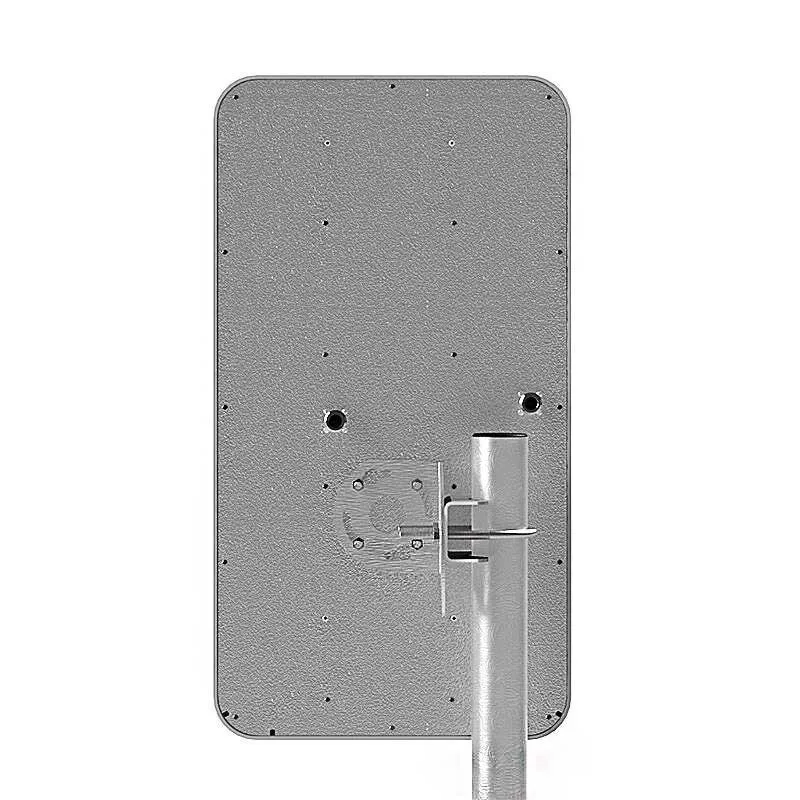

  Крепление     мачта диаметром 20-52 мм
  Вес, кг      1,5
  Габаритные размеры без крепления, м     0,45×0,24×0,06
  Допустимая скорость ветра, м/сек     20
  Разъём     2×N-female
  Материал защитной коробки     поликарбонат + ABS
  Материал антенны     оцинкованная сталь, сталь
  Защитное покрытие     порошковая полимерная краска



Диаграммы направленности антенны 4G/LTE AX-2517P MIMO

Ориентация вертикальная, поляризация V+H

Вход Частота
2500 МГц 2680 МГц
Вход №1
ДН♦ в горизонтальной плоскости - красный цвет,
ДН♦ в вертикальной плоскости - синий цвет
диаграмма_направленности_антенны_Antex_АX-2517P_MIMO_2500_100_1 диаграмма_направленности_антенны_Antex_АX-2517P_MIMO_2680_100_1

Вход №2.

ДН в горизонтальной плоскости - красный цвет
ДН в вертикальной плоскости - синий цвет
диаграмма_направленности_антенны_Antex_АX-2517P_MIMO_2500_100_2 диаграмма_направленности_антенны_Antex_АX-2517P_MIMO_2680_100_2

Диаграмма направленности – графическое представление коэффициента усиления антенны в сферической системе координат, в зависимости от от положения точки наблюдения или ориентации антенны в пространстве.
