Характеристики ASTRA MIMO POE BOX:
Стандарты связи |
GSM-900, GSM-1800, UMTS-900, UMTS-2100, LTE800, LTE1800, LTE2600 |
Частотный диапазон |
790–690 МГц, 1700–2700 МГц |
Максимальный коэффициент усиления |
10–15 дБи |
Конфигурация MIMO |
2x2 |
Ширина диаграммы направленности в H-плоскости |
35–70° |
Ширина диаграммы направленности в E-плоскости |
40–60° |
Количество SIM-карт |
1 |
Частотные диапазоны модема |
3G: 850/900/1800/2100 МГц |
Категория LTE |
LTE Cat. 11 (скорость приема до 600 Мбит/с) |
Агрегация несущих частот LTE |
B1+B1/B3/B5/B7/B8/B20/B28 |
Формат SIM |
Mini-SIM |
Стандарт WiFi |
802.11b/g/n |
Частотный диапазон WiFi |
2,4 ГГц |
Скорость передачи данных WiFi |
300 Мбит/с |
Процессор |
MT7628N 575 МГц |
Оперативная память |
128 МБ |
Внутренняя память |
32 МБ (flash-память разделена на две независимые части объемом 16 МБ каждая для резервирования прошивки на случай сбоя во время обновления) |
Порты и интерфейсы |
1 x Ethernet (PoE-in) (подключение инжектора питания) |
Ethernet |
10/100 Мбит/с |
Длина кабеля |
20 м |
Питание |
Passive PoE (24В, 1А) |
Защита корпуса |
IP65 |
Рабочая температура |
от -30°C до +50°C |
Размер (без крепления) |
455 x 245 x 140 мм |
Вес (без крепления) |
2,5 кг |
Характеристики Ubiquiti Bullet M2 HP:
Стандарт WiFi |
802.11b/g/n |
Частотный диапазон |
2,4 ГГц |
Скорость передачи данных |
до 150 Мбит/с |
Мощность передатчика |
600 мВт (28 дБм) |
Максимальная дальность связи в режиме точка-точка |
до 50 км |
Процессор |
Atheros MIPS 24KC 400 МГц |
Оперативная память |
32 МБ SDRAM |
Внутренняя память |
8 МБ flash-памяти |
Порты |
1 x Ethernet |
Ethernet |
10/100 Мбит/с |
Питание |
Passive PoE (пара 4 и 5 — положительнае, 7 и 8 — отрицательная), |
Температура эксплуатации |
от -40°С до +80°С |
Влажность |
от 5% до 95% |
Размер |
15,2 x 3,7 x 3,1 см |
Вес |
0,18 кг |
ASTRA MIMO POE BOX — готовое решение для развертывания WiFi-сети с радиусом действия до 200 м и доступом к мобильному интернету через SIM-карту сотового оператора. Комплект включает всепогодный 4G-роутер с антенной и выносную точку доступа WiFi повышенной мощности. Обновленная версия 2023 года получила свежую компонентную базу и поддержку сотовых сетей LTE-Advanced со скоростью до 600 Мбит/с.
Чаще всего решения серии POE BOX используются на открытых площадках, когда нет технической или экономической возможности провести интернет по оптоволокну или необходимо обеспечить резервный способ связи. Комплект демонстрирует высокую производительность и применяется на загородных участках, придомовых территориях, промышленных полигонах и других крупных объектах.
Принцип работы системы POE BOX:

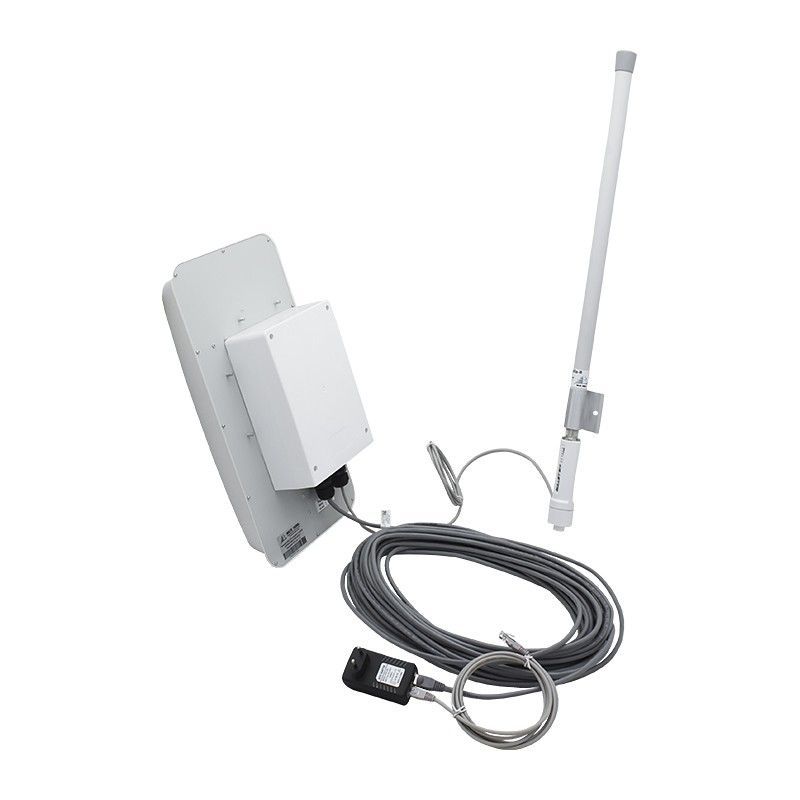

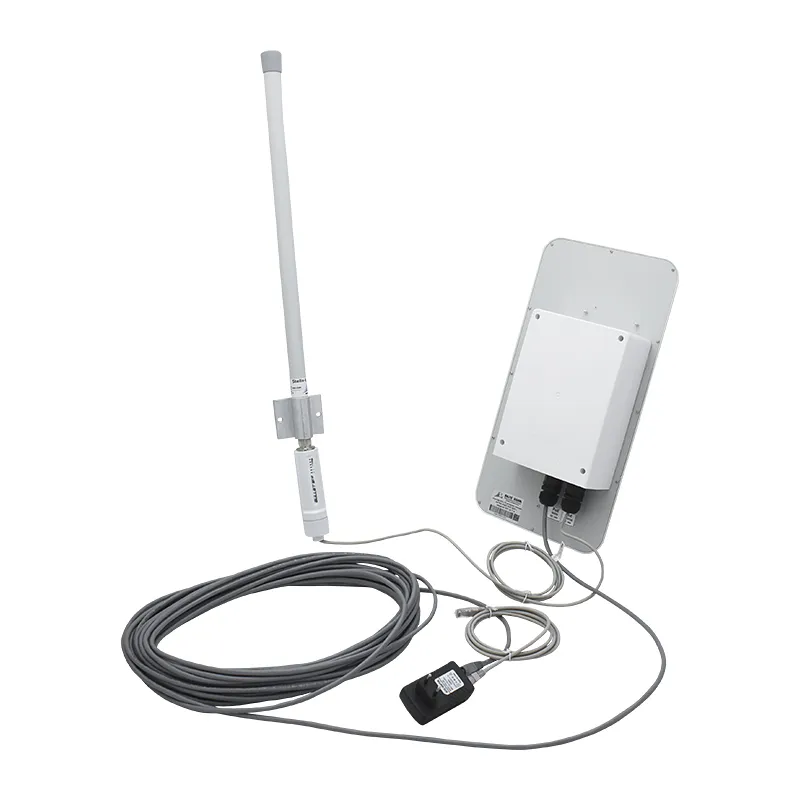

Комплект оборудования состоит из нескольких компонентов, которые образуют общую систему для создания обширной WiFi-зоны с интернет-доступом:

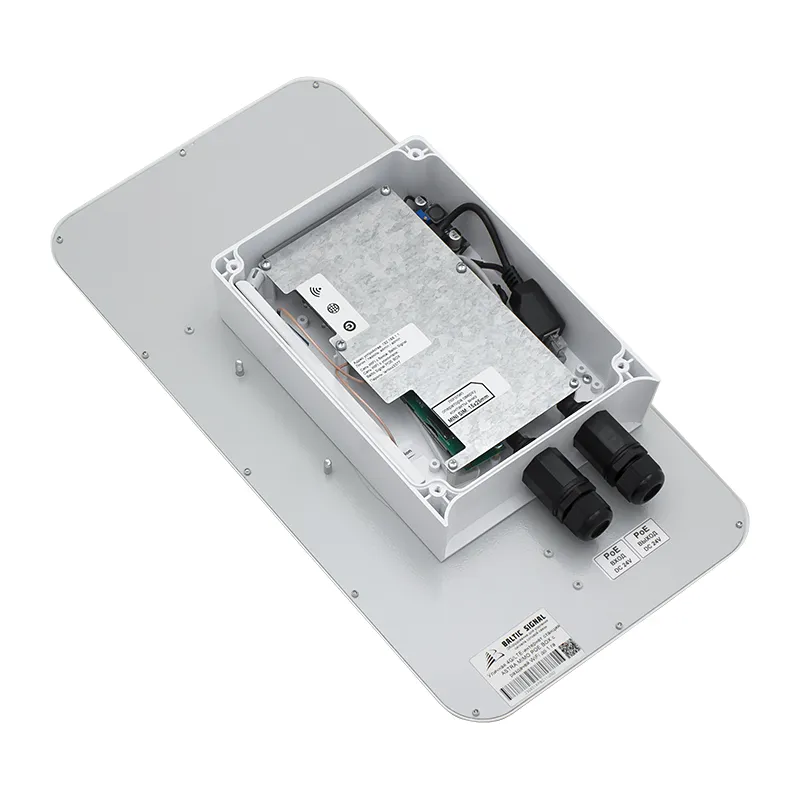

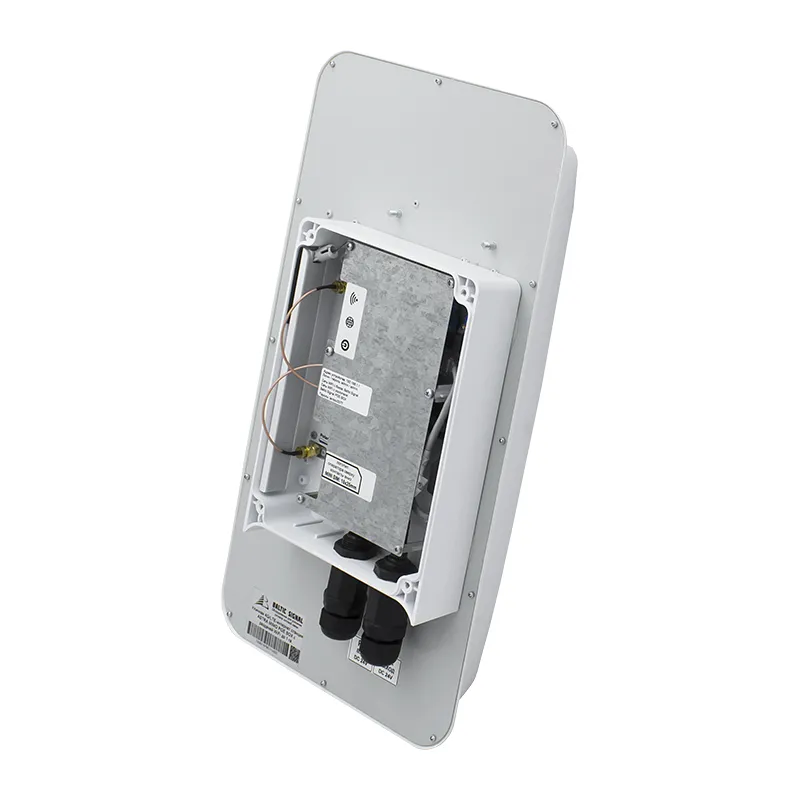

- Уличный роутер ASTRA MIMO POE BOX. Ключевой элемент системы, объединяющий роутер, модем и антенну для усиленного приема сигнала в зонах слабого покрытия. Все компоненты уличного блока (плата маршрутизатора, модем, преобразователь питания) установлены в гермобоксе приемной антенны;
- Встроенный модем категории LTE Cat. 11. Сотовый модуль поддерживает технологию MIMO и агрегацию частот (объединение до 3 несущих). Максимальная скорость загрузки — 600 Мбит/с. Предусмотрена совместимость со всеми российскими частотами 4G-интернета и любыми тарифами (в том числе смартфонными). При использовании за пределами 4G-покрытия модем работает в режиме 3G;

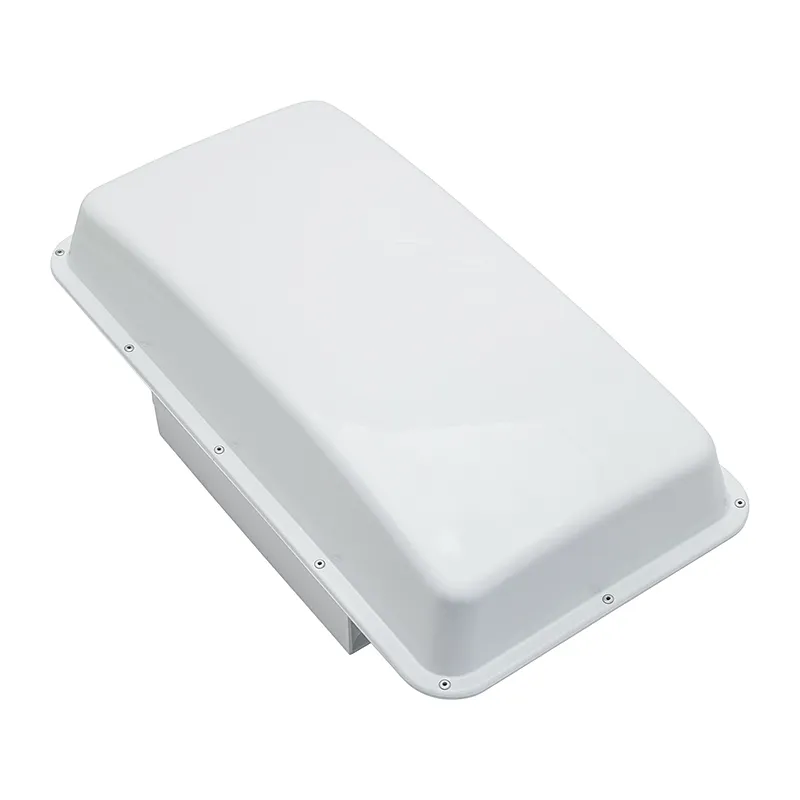

- Направленная панельная антенна с усилением 10–15 дБи. Роутер и модем установлены в гермобоксе антенны, которая может принять сигнал сотовой связи даже на большом удалении от ближайшей сотовой вышки (до 15 км). Антенна поддерживает все операторские частоты в России;

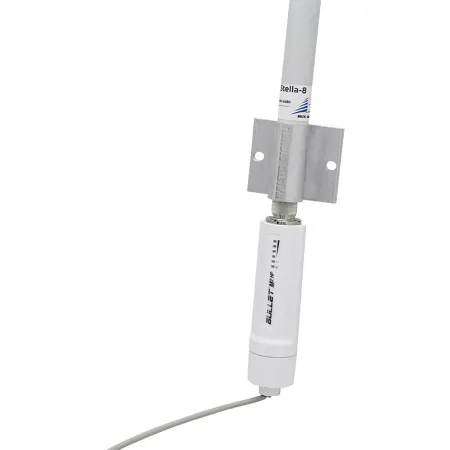

- Точка доступа повышенной мощности. К уличному блоку кабелем подсоединяется точка доступа Ubiquiti с выходной мощностью 600 мВт. Для лучшего покрытия с точкой доступа используется всенаправленная антенна Stella-8. Эта точка доступа способна обеспечить устойчивое WiFi-покрытие на площади 1 га.
Основной блок ASTRA MIMO POE BOX рекомендуется закрепить на выносной мачте или на крыше здания с помощью кронштейна. Чтобы получить наилучшее качество связи, направьте панельную антенну в сторону близлежащей базовой станции оператора.

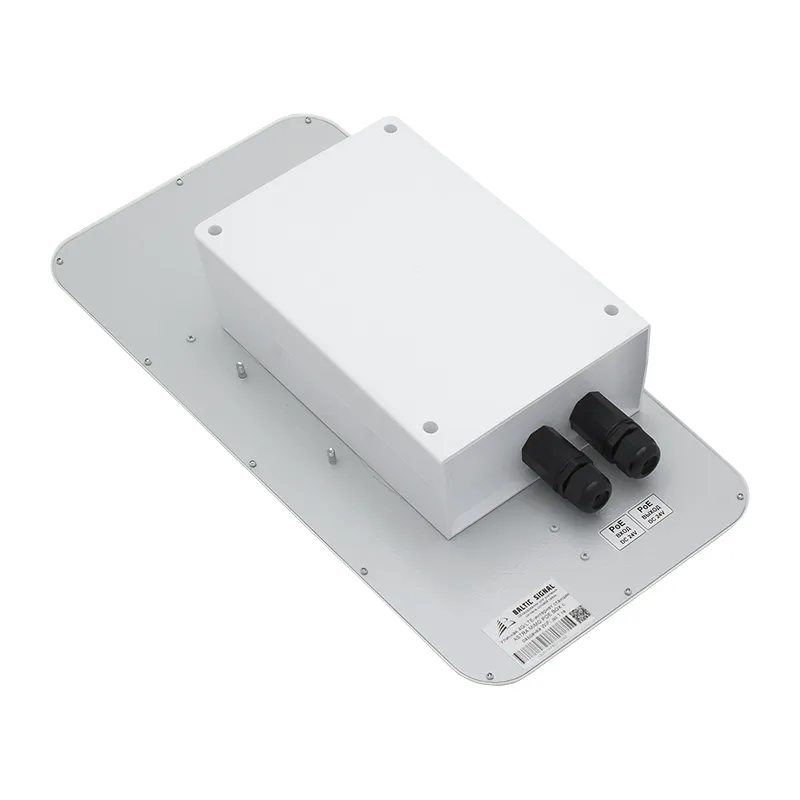

Роутер имеет два Ethernet-выхода: один для питания по технологии Passive PoE и второй для подключения точки доступа WiFi. Поскольку на второй порт подается «сквозное» питание, вся система требует лишь одной электрической розетки, которая может быть расположена на расстоянии 100 м от устройств!
Две беспроводные сети и проводное ETHERNET-подключение:
Интернет-станция предоставляет пользователям несколько способов подключения, среди которых две беспроводные сети и кабельное соединение:
- Основная беспроводная сеть на частоте 2,4 ГГц создается точкой доступа Ubiquiti Bullet M2 HP. Благодаря повышенной мощности передатчика, эта сеть функционирует на большой дистанции (до 200 м по прямой);
- Дополнительная WiFi-сеть создается самим уличным блоком. Эта сеть действует на расстоянии 40–50 м и может использоваться для подключения пользователей, если точка доступа Ubiquiti размещается на большом расстоянии от самой интернет-станции;
- Также у пользователя сохраняется возможность подключить интернет-станцию к персональному компьютеру, коммутатору или другому маршрутизатору. Подключение происходит через инжектор.
Питание уличного блока осуществляется по технологии Passive PoE. Этот метод питания подразумевает, что данные и необходимое напряжение транслируются по витой паре, то есть с помощью обычного патч-корда. При этом длина кабеля ограничена лишь стандартом Ethernet, что позволяет размещать оборудование на большом расстоянии от электрической розетки. За «подмешивание» питания в данные отвечает отдельное устройство — инжектор, который и подключается к электрической сети.
- Уличный блок POE BOX подключается к инжектору питания 20-метровым уличным кабелем. При необходимости вы можете использовать кабель большей длины или удлинить кабель при помощи соединителя RJ-45 из комплекта;
- Точка доступа Ubiquiti подсоединяется к PoE-выходу уличного блока 2-метровым патч-кордом. При необходимости длина этого провода также может быть увеличена;
- В комплекте предусмотрен третий патч-корд (2 м), которым вы можете подключить систему к ПК, свитчу или роутеру (порт LAN на инжекторе питания).
Такая технология питания придает гибкость в использовании оборудования, позволяя разместить компоненты системы удобным именно для вас образом!
Преимущества и особенности:
- Приемная антенна с усилением 10–15 дБи и поддержкой всех частот;
- Совместимость с современными сетями LTE-Advanced (Cat. 11 до 600 Мбит/с);
- Любые операторы и тарифные планы (есть поддержка смартфонных тарифов);
- Точка доступа WiFi мощностью 600 мВт с дальностью действия до 200 м;
- Дополнительная WiFi-сеть вокруг уличного блока (например, для настройки);
- Технология PoE для питания всех компонентов (возможность разместить оборудование на большом расстоянии от розетки).

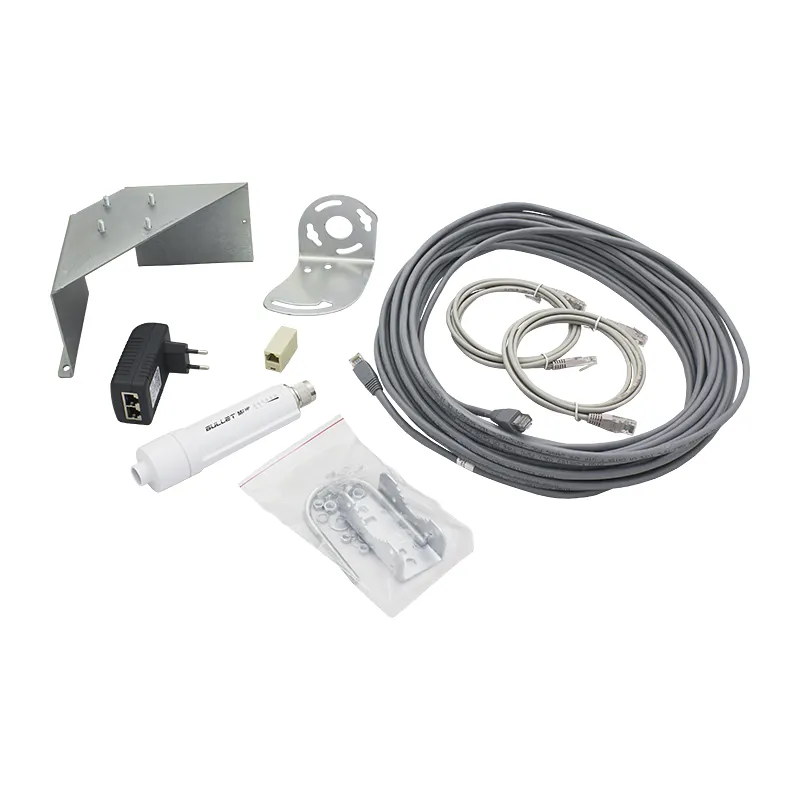

- Внешний 3G/4G-роутер ASTRA MIMO POE BOX
- Точка доступа Ubiquiti Bullet M2 HP
- Внешняя WiFi-антенна Stella-8 (круговая, 8 дБи)
- Инжектор питания PoE (24В, 1А)
- Уличный Ethernet-кабель длиною 20 метров
- Два Ethernet-кабеля (патч-корда) длиною 2 м
- Соединитель RJ-45 — RJ-45 (опция для удлинения)
- Крепежные элементы
Характеристики ASTRA MIMO POE BOX:
Стандарты связи |
GSM-900, GSM-1800, UMTS-900, UMTS-2100, LTE800, LTE1800, LTE2600 |
Частотный диапазон |
790–690 МГц, 1700–2700 МГц |
Максимальный коэффициент усиления |
10–15 дБи |
Конфигурация MIMO |
2x2 |
Ширина диаграммы направленности в H-плоскости |
35–70° |
Ширина диаграммы направленности в E-плоскости |
40–60° |
Количество SIM-карт |
1 |
Частотные диапазоны модема |
3G: 850/900/1800/2100 МГц |
Категория LTE |
LTE Cat. 11 (скорость приема до 600 Мбит/с) |
Агрегация несущих частот LTE |
B1+B1/B3/B5/B7/B8/B20/B28 |
Формат SIM |
Mini-SIM |
Стандарт WiFi |
802.11b/g/n |
Частотный диапазон WiFi |
2,4 ГГц |
Скорость передачи данных WiFi |
300 Мбит/с |
Процессор |
MT7628N 575 МГц |
Оперативная память |
128 МБ |
Внутренняя память |
32 МБ (flash-память разделена на две независимые части объемом 16 МБ каждая для резервирования прошивки на случай сбоя во время обновления) |
Порты и интерфейсы |
1 x Ethernet (PoE-in) (подключение инжектора питания) |
Ethernet |
10/100 Мбит/с |
Длина кабеля |
20 м |
Питание |
Passive PoE (24В, 1А) |
Защита корпуса |
IP65 |
Рабочая температура |
от -30°C до +50°C |
Размер (без крепления) |
455 x 245 x 140 мм |
Вес (без крепления) |
2,5 кг |
Характеристики Ubiquiti Bullet M2 HP:
Стандарт WiFi |
802.11b/g/n |
Частотный диапазон |
2,4 ГГц |
Скорость передачи данных |
до 150 Мбит/с |
Мощность передатчика |
600 мВт (28 дБм) |
Максимальная дальность связи в режиме точка-точка |
до 50 км |
Процессор |
Atheros MIPS 24KC 400 МГц |
Оперативная память |
32 МБ SDRAM |
Внутренняя память |
8 МБ flash-памяти |
Порты |
1 x Ethernet |
Ethernet |
10/100 Мбит/с |
Питание |
Passive PoE (пара 4 и 5 — положительнае, 7 и 8 — отрицательная), |
Температура эксплуатации |
от -40°С до +80°С |
Влажность |
от 5% до 95% |
Размер |
15,2 x 3,7 x 3,1 см |
Вес |
0,18 кг |
