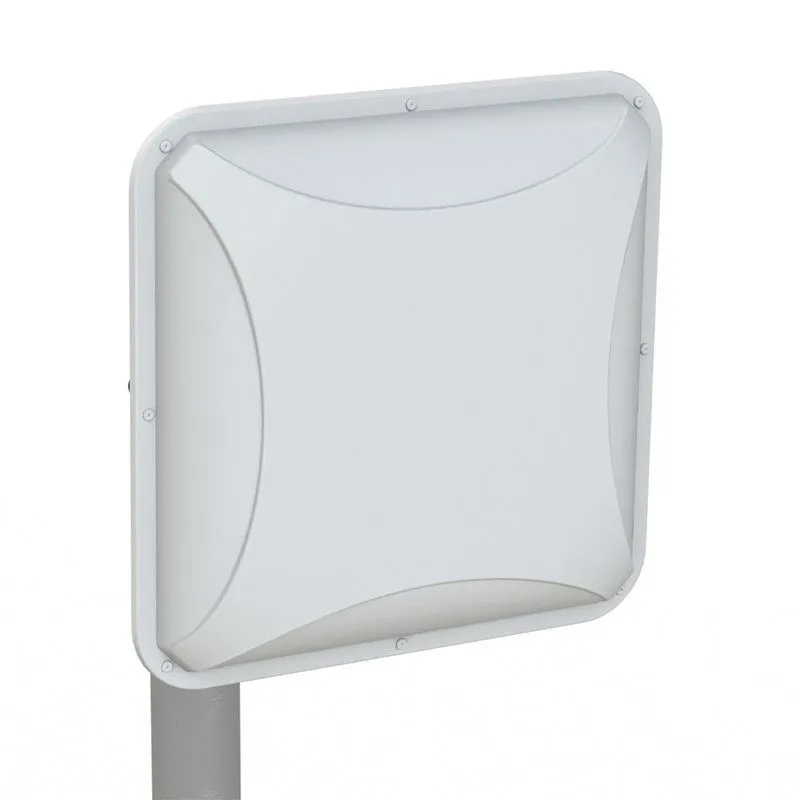

Антенна Антекс AX-809P MIMO 2x2
Панельная антенна Антекс АX-809P MIMO 2х2 предназначена для использования в комплекте абонентского оборудования беспроводных систем передачи данных стандарта LTE 800 диапазона 790-870 МГц.
Антекс АX-809P MIMO 2х2 является антенной средней направленности и рекомендуется к применению на незначительном удалении от базовой станции (до 5-10 км).
Благодаря поддержке антенной технологии MIMO 2x2, скорость передачи данных при использовании модемов LTE 800 (Huawei E392, Е3276, М100-4 и др.) может достигать 150 Мбит/с.
Антенна представляет собой двухвходовый резонатор с разносом каналов по поляризации. Возможен наклон поляризации антенны +45/-45 или 0/90 градусов.
Пластиковый корпус защищает активные излучателя антенны от осадков. Антенна выполнена из оцинкованной стали и защищена от коррозии полимерно-порошковым покрытием.
Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной).

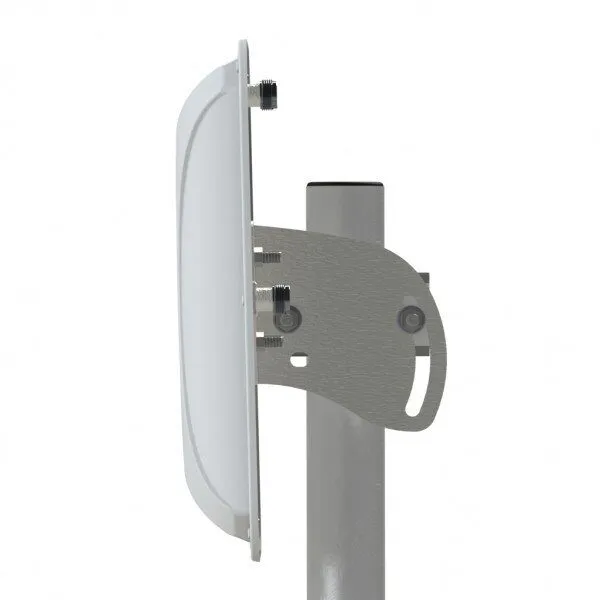

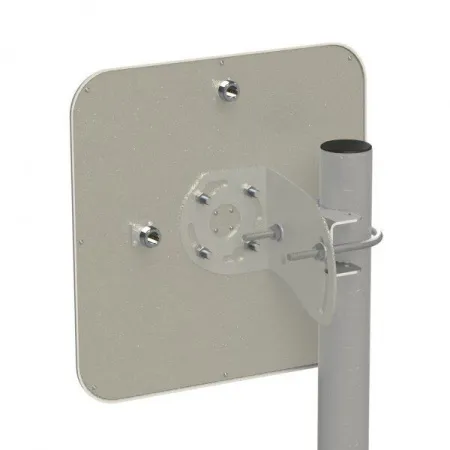

Крепление позволяет изменять угол наклона антенны и угол наклона поляризации излучаемого сигнала.

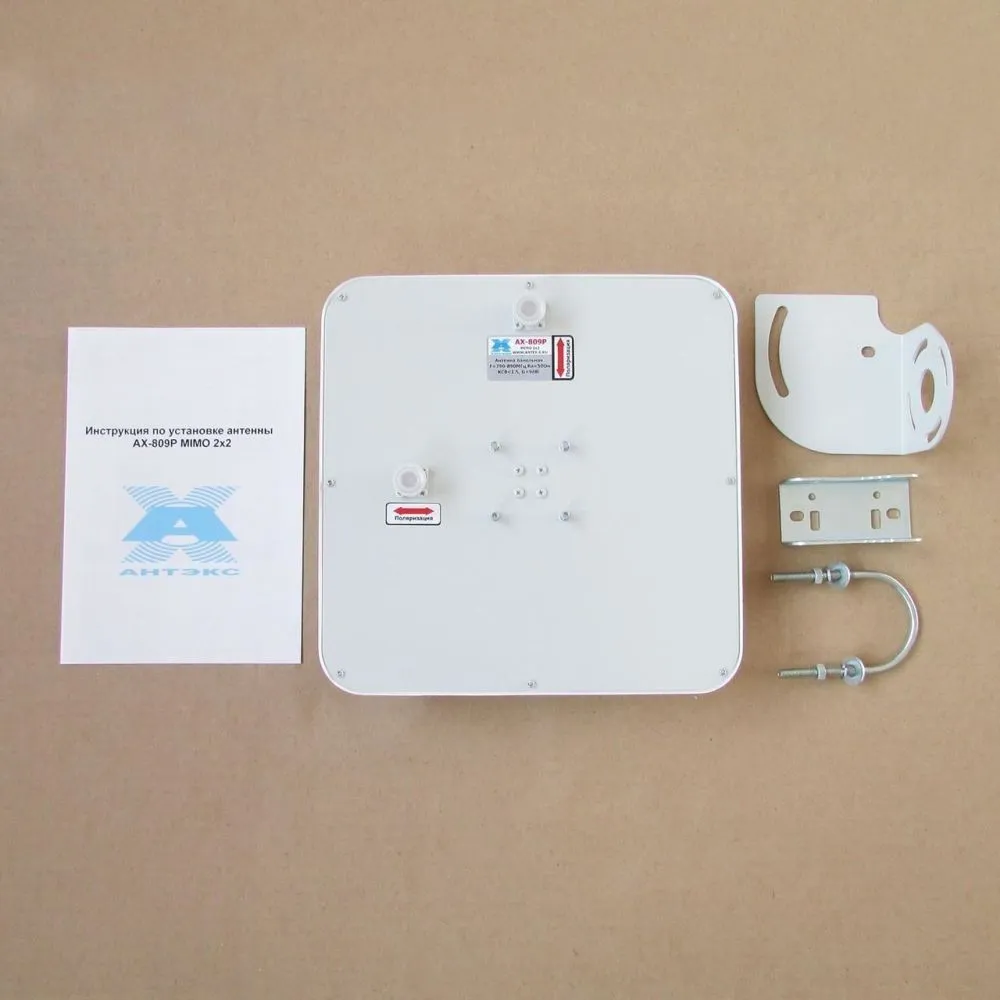

Комплектация:
- Антенна AX-809P MIMO 2x2
- Мачтовое крепление
- Инструкция
- Упаковка из микрогофрокартона
|
Рабочий диапазон частот, МГц |
790-870 |
|
Усиление, dBi |
9 х 2 |
|
Ширина ДН в плоскости вектора E, градусы |
52 |
|
Ширина ДН в плоскости вектора H, градусы |
72 |
|
Отношение вперед/назад, дБ |
15 |
|
Развязка между портами, не менее |
24 dB |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне частот, не более |
1.7 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
гор.+верт. или наклонные +45/-45 |
|
Масса с креплением, г |
1235 |
|
Крепление |
мачта диаметром 20-52мм |
|
Диапазон рабочих температур,гр. Цельсия |
-40....+60 |
|
Габаритные размеры без крепления, м |
0,24х0,24х0,04 |
|
Разъем |
2хN-female |
|
Материал защитного кожуха |
ABS-пластик с защитой от ультрафиолетового излучения |

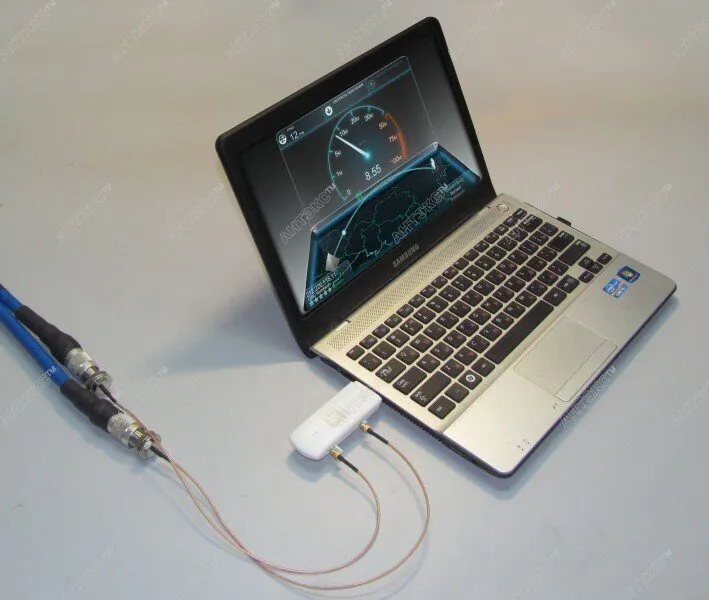

Подключение к модему:
Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
| Модель модема/роутера | Тип адаптера | Кабельная сборка |
| Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9 / SMA-female | SMA-male / N-male |
| E3372, E3276 (М150-1), E3272 | CRC-9 / SMA-female | SMA-male / N-male |
|
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, |
U.Fl / SMA-female | SMA-male / N-male |
| Sierra Wireless MC7455,Sierra Wireless AirPrime® EM7455 | MHF-4 / SMA-female | SMA-male / N-male |
| LU-150/156 | MS-156/ SMA-female | SMA-male / N-male |
| Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400, |
не требуется | SMA-male / N-male |
