Артикул:
35-6125

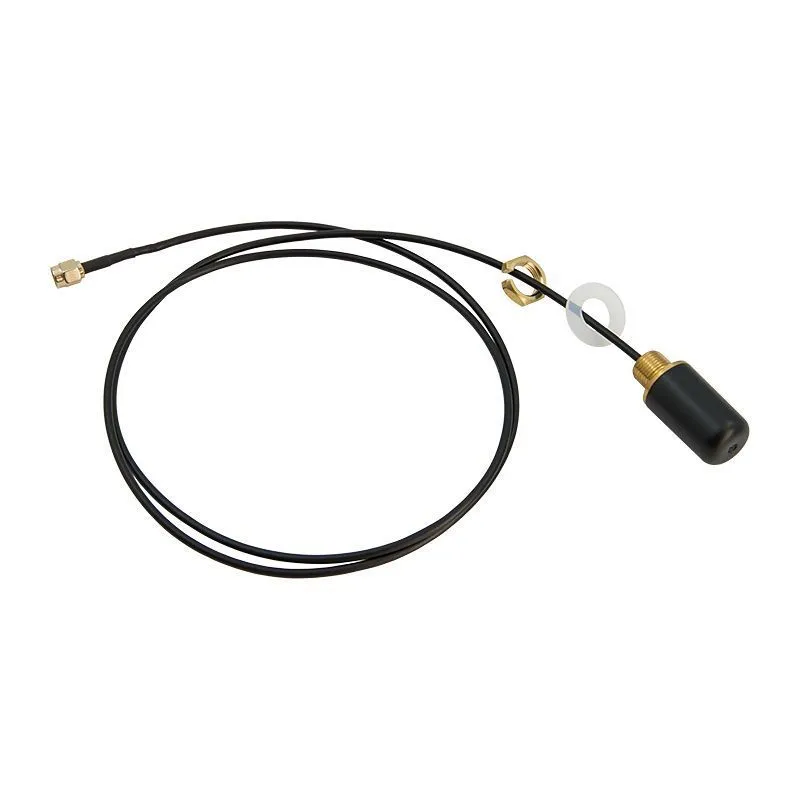

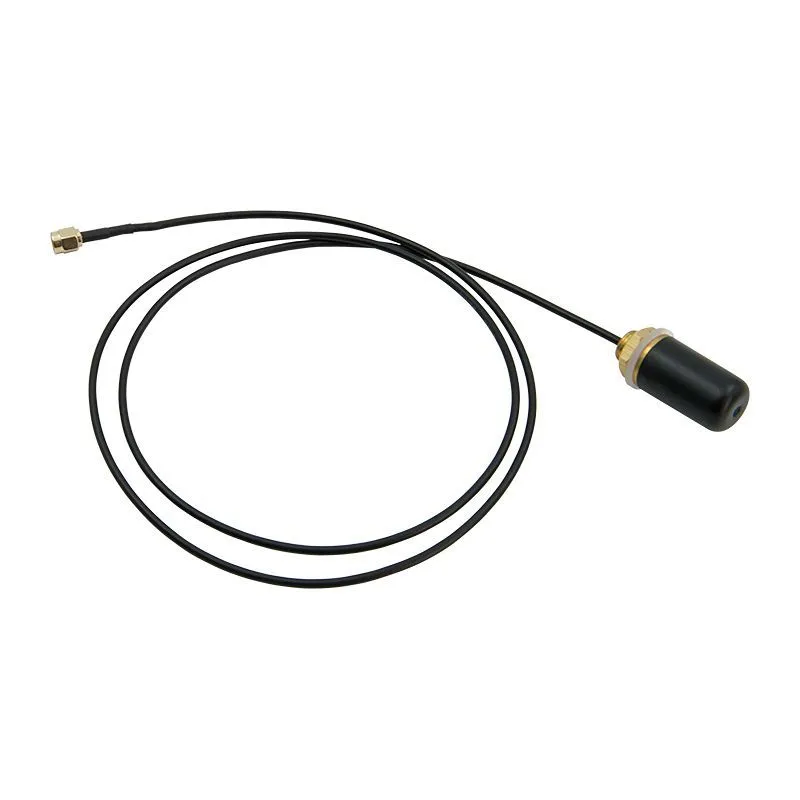

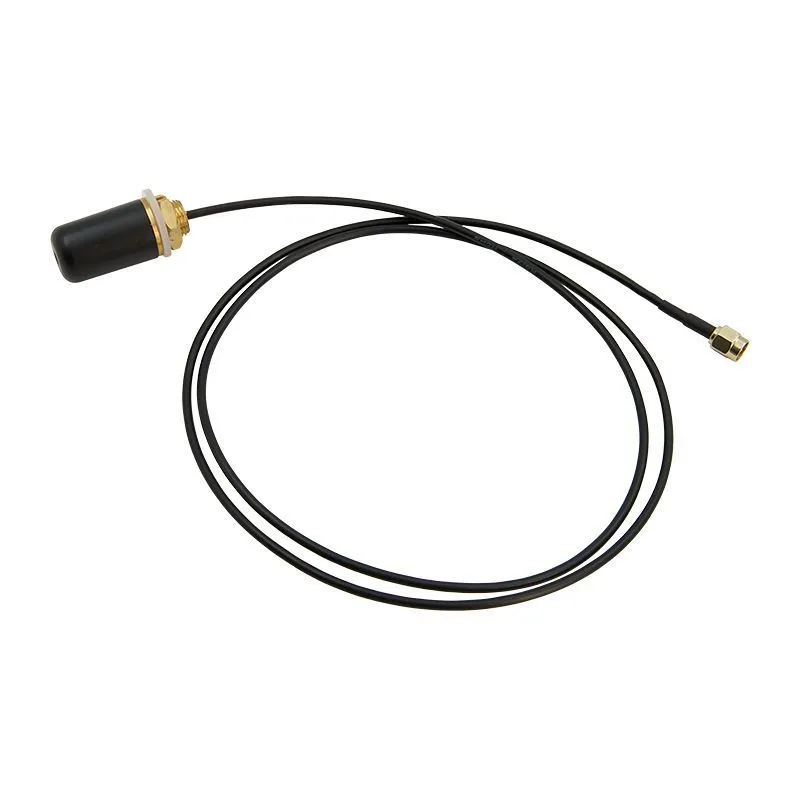

Миниатюрная антенна GSM/3G/LTE с врезным креплением BS-700/2700-1R предназначена для установки на банкоматы, киоски самообслуживания и транспортные средства.
Подробности
В корзину
Рассчитать доставку
Характеристики
Тип разъёма на антенне
—
SMA-male
Вес
—
30 г
Комплектация
—
антенна, паспорт
Частотный диапазон
—
700–2700 МГц
Коэффициент усиления
—
1 дБи
Ширина диаграммы направленности в H-плоскости
—
360°
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Миниатюрная антенна GSM/3G/LTE с врезным креплением для установки на банкоматы, киоски самообслуживания или транспортные средствах. Модель BS-700/2700-1R имеет высоту всего 30 мм, что позволяет практически незаметно разместить ее на крыше аппаратного комплекса. Благодаря круговой конструкции, антенна «собирает» сигнал с любых направлений.
Сфера применения:
Часто устройства, имеющие сотовый модуль, вынужденно размещаются внутри защищенных металлических корпусов, серверных шкафов, сейфов или в кабинах грузовых автомобилей. Металл изолирует модемы от радиосреды, поэтому для работы они нуждаются в подключении внешней антенны. BS-700/2700-1R разработана специально для обеспечения коммуникации между сотовой сетью оператора и промышленными защищенными приборами, такими как:
Скрытый в корпусе излучатель спроектирован для работы в широком диапазоне частот от 700 до 2700 МГц и, таким образом, поддерживает все виды мобильной связи GSM/3G и интернета 4G (LTE). Помимо сотовых подключений, эта модель также может работать с WiFi-оборудованием (только 2,4 ГГц). Номинальный коэффициент усиления составляет около 1 дБи, то есть эта модель работает без усиления.
Сфера применения:
Часто устройства, имеющие сотовый модуль, вынужденно размещаются внутри защищенных металлических корпусов, серверных шкафов, сейфов или в кабинах грузовых автомобилей. Металл изолирует модемы от радиосреды, поэтому для работы они нуждаются в подключении внешней антенны. BS-700/2700-1R разработана специально для обеспечения коммуникации между сотовой сетью оператора и промышленными защищенными приборами, такими как:
- ATM (банкоматы), терминалы оплаты, биткоин-терминалы;
- Вендинговые автоматы (со сладостями, напитками, закусками или хозяйственными предметами);
- Торговые автоматы и аттракционы (кран-машины и прочие);
- Системы телеметрии (опрос счетчиков ресурсов, датчиков);
- Системы безопасности (сигнализация, оповещения);
- Спецтранспорт, грузовики, автобусы и другие ТС с системами телематики и тахографами;
- Производственные системы контроля.
Скрытый в корпусе излучатель спроектирован для работы в широком диапазоне частот от 700 до 2700 МГц и, таким образом, поддерживает все виды мобильной связи GSM/3G и интернета 4G (LTE). Помимо сотовых подключений, эта модель также может работать с WiFi-оборудованием (только 2,4 ГГц). Номинальный коэффициент усиления составляет около 1 дБи, то есть эта модель работает без усиления.
BS-700/2700-1R обладает следующими отличительными особенностями:
- Принимает и излучает сигнал в любых направлениях. Диаграмма 360° в горизонтальной плоскости гарантирует, что антенна примет сигнал от любых сотовых вышек или обслужит всех находящихся поблизости клиентов;
- Допускает гибкий монтаж благодаря кабелю RG-174. Провод имеет малый диаметр, и его можно прокладывать в самых труднодоступных местах, например, внутри корпуса банкомата. Длина провода — 1 м;
- Общеприняты коннектор SMA-male. На конце кабеля обжимным методом установлен SMA-разъем (папа). Ответные коннекторы часто устанавливаются на LTE-маршрутизаторах, корпусных модемах, GSM-терминалах и промышленных устройствах сотовой связи;
- Врезное крепление под гайку M12. Фиксация корпуса на поверхности происходит при помощи гайки. Для установки потребуется проделать небольшое отверстие под шпильку в поверхности;
- Миниатюрный пластиковый кожух. Корпус из черного пластика выступает всего на 3 см, что делает антенну незаметной в большинстве применений.
Документы
Паспорт BS-700-2700-1R
250,4 кб
Основные характеристики антенны
Частотный диапазон
700–2700 МГц
Коэффициент усиления
1 дБи
Ширина диаграммы направленности в H-плоскости
360°
Входное сопротивление
50 Ом
КСВ в рабочем диапазоне частот
≤ 2
Допустимая мощность передачи
50 Вт
Поляризация
вертикальная
Тип разъёма на антенне
SMA-male
Крепление
врезная
Степень защиты оболочки
IP65
Рабочая температура
от -40°С до +80°С
Длина кабеля
1 м
Марка кабеля
RG-174
Габариты, вес, комплект поставки
Размер
41 x Ø22,5 мм
Вес
30 г
Комплектация
антенна, паспорт
