Антенна MONA UniBox PRO

Антенна MONA UniBox PRO
2878159609
Антенны, С гермобоксом,

Гермобокс со встроенной антенной MONA UniBox PRO предназначен для эксплуатации в составе систем усиления мобильного интернета. Свободный объем бокса легко вмещает 3G/4G-модем или компактный роутер. Рабочие частоты антенны включают диапазоны 790–960 МГц и 1700–2700 МГц, что открывает возможности приема и передачи широкого набора стандартов 2G, 3G и 4G (в том числе UMTS-2100, LTE800, LTE1800 и LTE2600).

Представленная антенна с гермобоксом имеет коэффициент усиления до 15 дБи и рекомендуется производителем для установки на объектах, удаленных от базовой станции оператора до 10 км. В реальных условиях эксплуатации на эффективность приема и передачи радиосигнала будет влиять ряд факторов, способных несколько снизить заявленные показатели. В частности, помимо удаленности от базовой станции, необходимо учитывать особенности рельефа местности и наличие деревьев, зданий и прочих препятствий на пути сигнала.

MONA UniBox PRO поддерживает MIMO — технологию передачи данных в двух потоках в разных плоскостях поляризации радиосигнала. Подавляющее большинство MIMO-антенн представляют собой две антенны в одном корпусе, которые расположены под определенным углом относительно друг друга. При монтаже важно соблюдать предписания инструкции по эксплуатации. Использование MIMO позволяет обеспечить высокую стабильность соединения и внушительную скорость передачи данных в сетях 4G. Один из важных аспектов MIMO — необходимость поддержки данной технологии не только на стороне абонентских устройств (антенны и модема), но и на стороне оборудования оператора.

Внутри бокса выведены два разъема SMA-male для подключения антенны к модему или роутеру. В качестве коммутационных элементов необходимо использовать специальные антенные адаптеры — пигтейлы. Подбор пигтейлов должен осуществляться с учетом совместимости по разъемам.

MONA UniBox PRO не предъявляет жестких ограничений по совместимым модемам и роутерам. Мы рекомендуем использовать роутер «на плате» Antex AXR-1PoE в связке с популярным модемом Huawei E3372h. Возможно применение и других моделей в зависимости от потребностей пользователя.

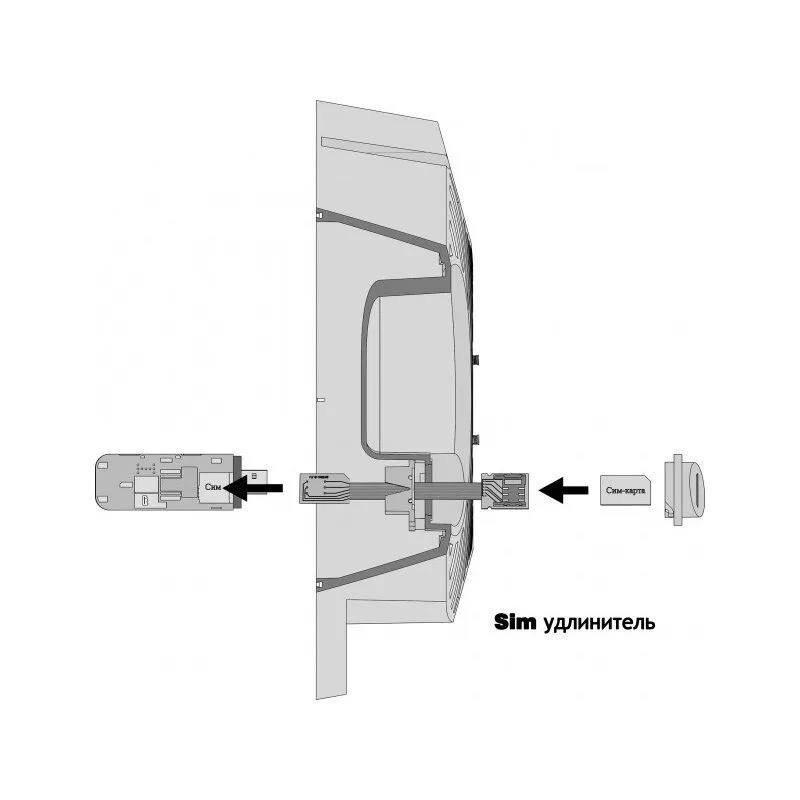

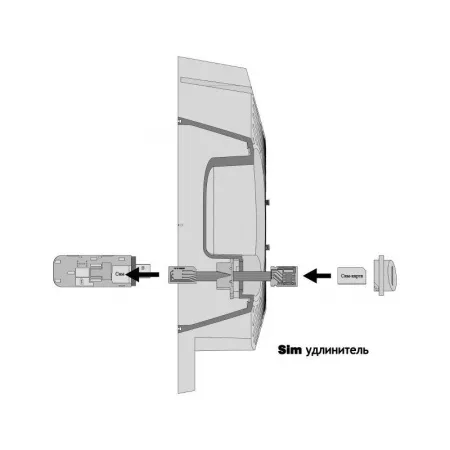

Кожух MONA UniBox PRO предотвращает попадание влаги в гермобокс. Всепогодное исполнение устройства обеспечивает возможность круглогодичной эксплуатации. Среди особенностей антенны нельзя не упомянуть наличие на корпусе специального слота для установки SIM-карты. Теперь, чтобы извлечь или заменить карту в модеме, не требуется снимать крышку бокса. Внутри корпуса устанавливается SIM-удлинитель (включен в комплект поставки), соединяющий модем с «внешним» слотом.

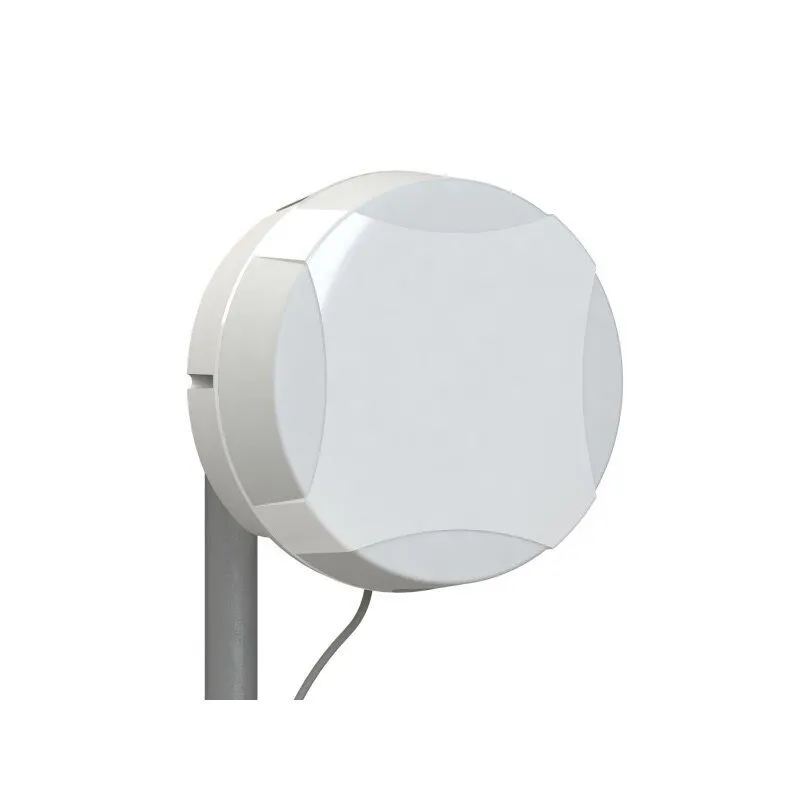

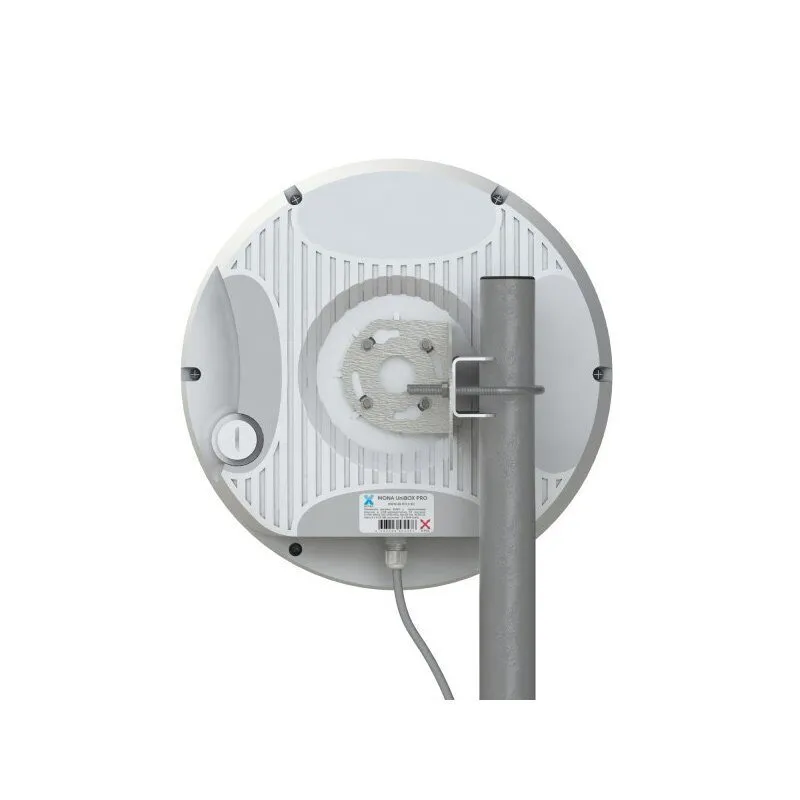

Антенная часть MONA UniBox PRO имеет диаграмму направленности 26–68°, что требует обязательной настройки в направлении базовой станции оператора. Компактный корпус антенны, малый вес и неброский дизайн позволяют легко разместить MONA UniBox PRO на выносной мачте или фасаде здания.

Характеристики:

Рабочий диапазон частот

790–960 МГц

1700–2700 МГц

Коэффициент усиления

8–9 дБи

10–15 дБи

Ширина ДН в горизонтальной плоскости

27–68°

Ширина ДН в вертикальной плоскости

26–68°

Отношение вперед/назад

13–20 дБ

Уровень боковых лепестков

≤ 13 дБ

Входное сопротивление

50 Ом

КСВ в рабочем диапазоне частот

≤ 1,8

Допустимая мощность

10 Вт

Поляризация

вертикальная + горизонтальная или X-pol

Разъемы

2 x SMA-male

1 x USB

1 x SIM

Материал антенны

сталь, оцинкованная сталь

Материал защитной коробки

ABS + поликарбонат

Защита оболочки

IP67

Размер

300 х 300 х 165 мм

Внутренние размеры гермобокса

210 x 160 x 65 мм

Вес (с креплением)

2,3 кг

Комплект

антенна с гермобоксом, SIM-удлинитель, руководство пользователя
