Антенна Petra BB MIMO 2x2 UniBox

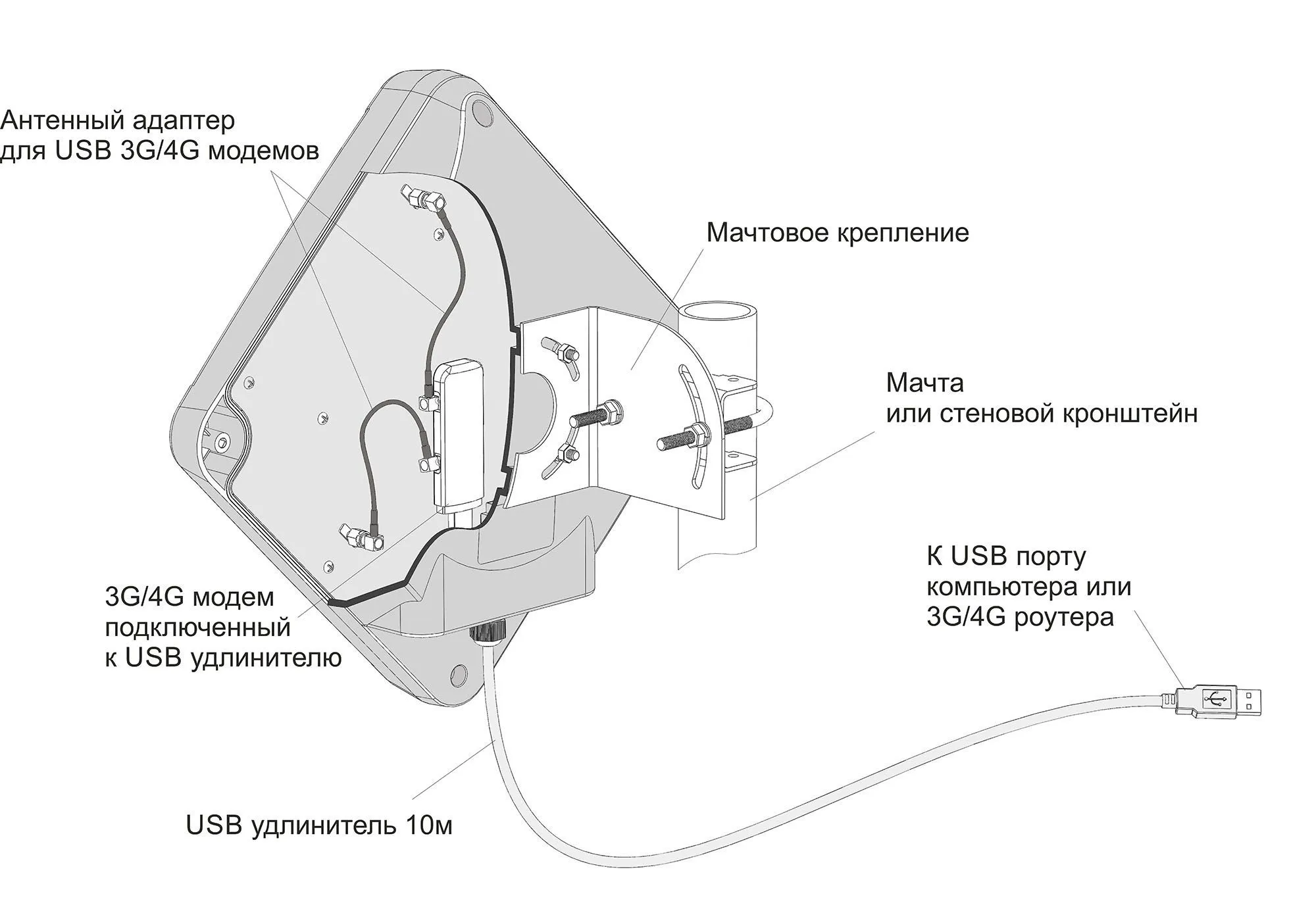

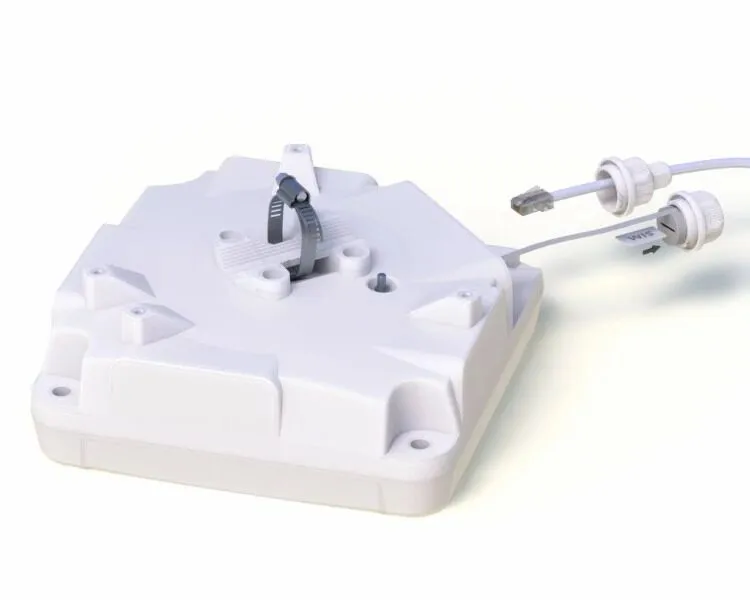

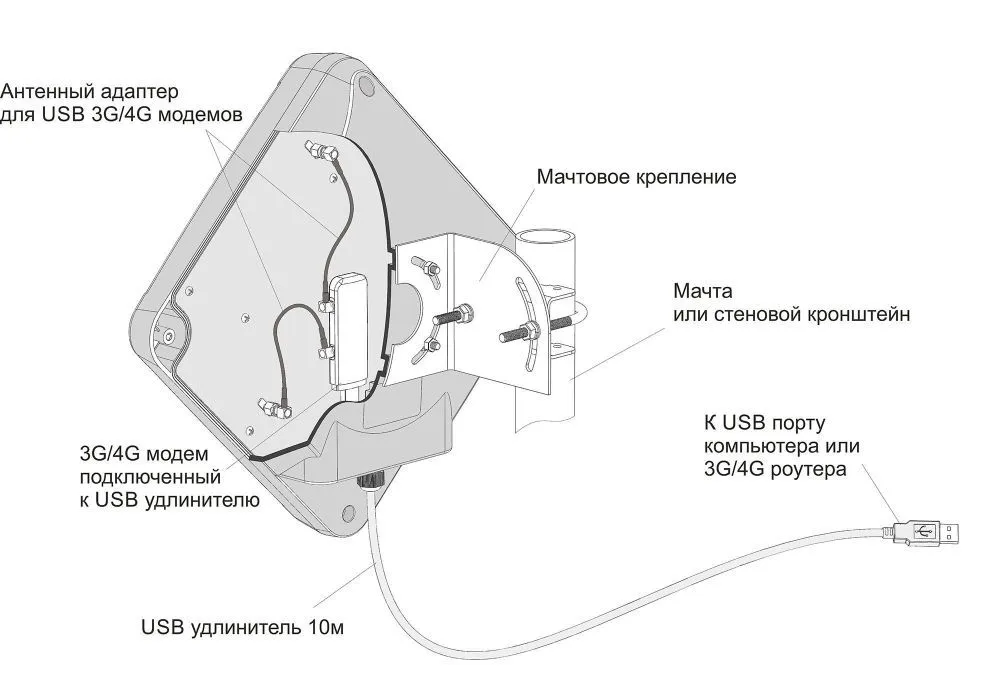

Антенна PETRA BB MIMO 2x2 UniBox-2 представляет собой антенну совмещенную с просторным герметичным боксом (UniBox) в который можно поместить любой 3G/4G модем и даже роутер.
Антенна снабжена разъемами - SMA-male. Связь модема с ПК или роутером, расположенными в помещении, осуществляется посредством USB-удлинителя.
Система UniBox-2 - надежно защитит модем от неблагоприятных погодных условий!
Достоинства:
- Универсальная антенна с отличным усилением и работающая во всех скоростных стандартах

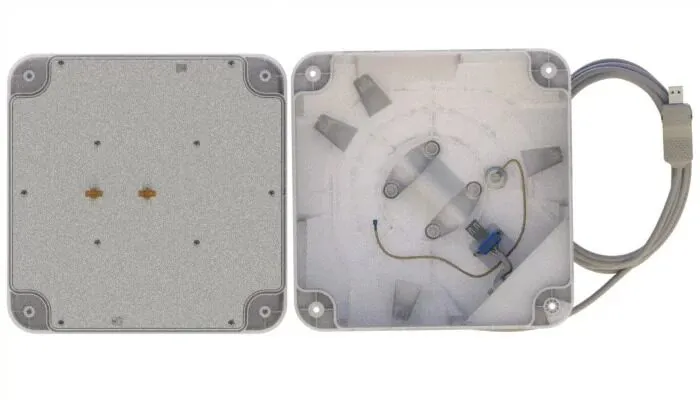

- Надежное крепление модема в боксе
- Герметичное исполнение
- Морозостойкий и ультрафиолетостойкий материал корпуса
- Возможность многократной сборки-разборки бокса

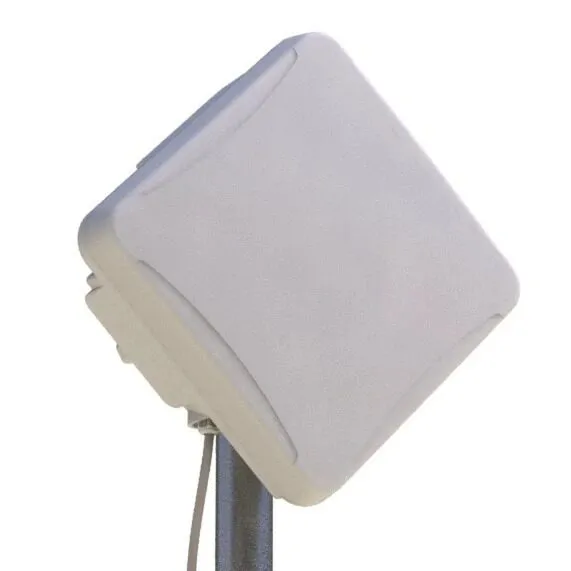

Панельная антенна PETRA Broad Band MIMO 2x2 UniBox-2 предназначена для использования в комплекте с универсальными широкополосными модемами стандарта LTE2600, LTE1800, UMTS2100, WCDMA, HSDPA, HSUPA, WIFI и др. диапазона 1,7-2,7 ГГц.
PETRA BB MIMO 2x2 UniBox-2 является узконаправленой и рекомендуется к применению на значительном удалении от базовой станции (3-8 км).
Благодаря поддержки антеной технологии MIMO 2x2, скорость передачи данных может достигать 100Мб/с. Герметичный корпус антенны позволяет разместить модемы типа Е392,E3276(М150-1) и др. в непосредственной близости от антенны и получить более высокий уровень сигналов 3G, 4G LTE на входе модема.
Связь модема с компьютером или роутером осуществляется посредством USB-удлинителя (10 метров).
PETRA BB MIMO 2x2 UniBox-2 имеет уникальную конструкцию, позволяющую ей работать как в стандарте 3G, так и в 4G. Антенна имеет 2 входа/выхода. С 1-го выхода на модем поступают усиленные сигналы в диапазоне 1700-2700МГц, которые соответствуют стандартам GSM1800, EDGE, UMTS2100,WCDMA,HSDPA,HSUPA,LTE2600. Благодаря этому, вход №1 является основным. С 2-го выхода на модем поступают усиленные сигналы в диапазоне 2500-2700МГц, которые соответствуют стандару LTE2600. Таким образом вход №2 позволяет антенне поддерживать технологию MIMO 2x2 в стандарте 4G LTE2600. По входу №1 антенна принимает сигналы с наклоном поляризацией -45° градусов в диапазоне 1700-2700МГц, и обладает коэффициентом усиления 12-14.5dBi.По входу №2 антенна принимает сигналы с наклоном поляризациии +45° в диапазоне 2400-2700МГц, и обладает коэффициентом усиления 14.0-14.5dBi.
Комплектация:
- Антенна PETRA BB MIMO 2x2 UniBox-2
- Встроенный USB-удлинитель длиной 10 метров выполненный на FTP CAT5

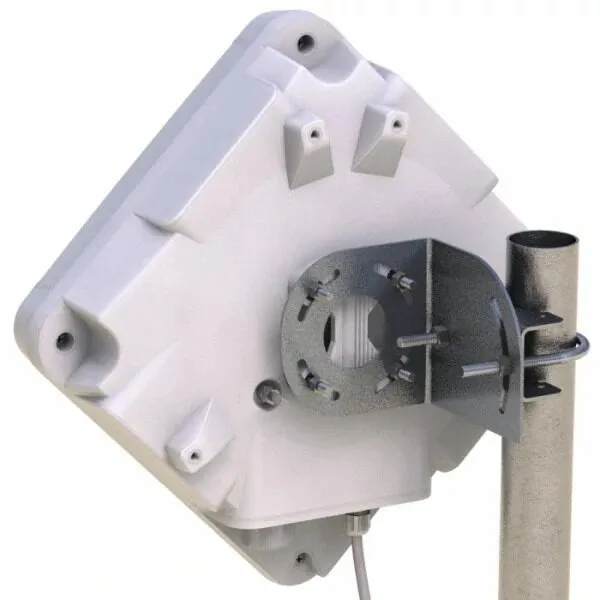

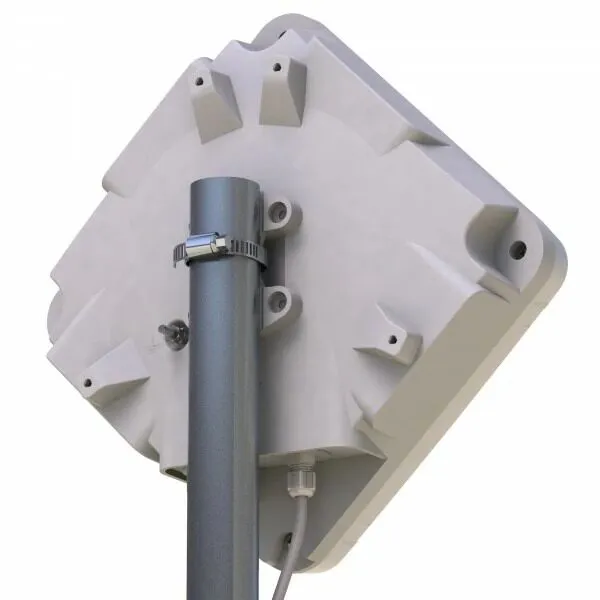

- Комплект крепления на трубу или мачту
- Инструкция по эксплуатации
|
Частотный диапазон |
1700–2700 МГц |
|
Максимальный коэффициент усиления |
2 x 12,5–15,5 дБи |
|
Ширина диаграммы направленности в H-плоскости |
29–47° |
|
Ширина диаграммы направленности в E-плоскости |
24–39° |
|
Уровень боковых лепестков |
≤ -12 дБ |
|
Развязка между портами в диапазоне 2400–2700 МГц |
≥ 25 дБ |
|
Входное сопротивление |
50 Ом |
|
КСВ в рабочем диапазоне частот |
≤ 1,5 |
|
Допустимая мощность |
10 Вт |
|
ВЧ-разъемы |
2 x SMA-male |
|
Длина кабеля |
10 м |
|
Наклон поляризации |
-45°/+45° (X-pol) |
|
Крепление |
на мачту Ø20–52 мм |
|
Допустимая скорость ветра |
25 м/сек |
|
Материал антенны |
оцинкованная сталь, латунь |
|
Материал защитного кожуха |
поликарбонат+ABS |
|
Материал крепления |
сталь |
|
Класс защиты |
IP67 |
|
Температура эксплуатации |
от -60°С до +80°С |
|
Размер |
240 x 240 x 100 мм |
|
Вес (с креплением) |
1900 г |
Подключение к модему:
Для подключения антенны к 4G модему/роутеру необходимы 2 адаптера. Ниже в таблице поясняется какие адаптеры рекомендуются для различных модемов и роутеров.
| Модель модема/роутера | Тип адаптера |
| Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9 / SMA-female |
| E3372, E3276 (М150-1), E3272 | CRC-9 / SMA-female |
|
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, |
U.Fl / SMA-female |
| Sierra Wireless MC7455,Sierra Wireless AirPrime® EM7455 | MHF-4 / SMA-female |
| LU-150/156 | MS-156/ SMA-female |
| Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO | SMA-male / SMA-female |
