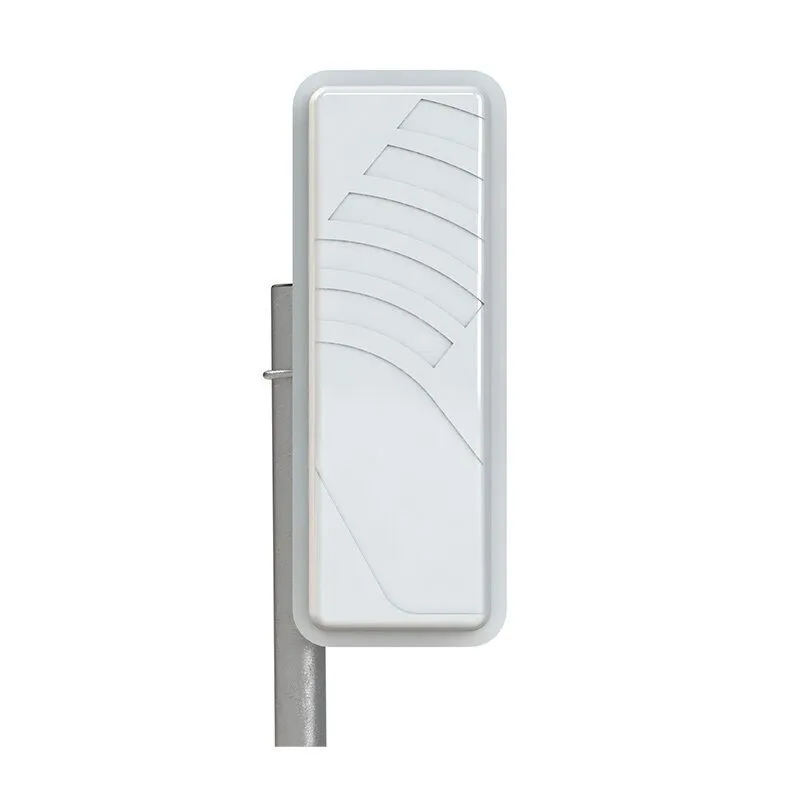

Антенна PETRA BB PS70
Широкополосная секторная антенна PETRA BB PS70 используется внутри помещений для ретрансляции сигнала сотовой связи в частотном диапазоне 1700–2700 МГц. (стандарты GSM-1800, UMTS-2100, LTE1800, LTE2600, а также WiFi 2,4 ГГц). Благодаря особой конструкции, антенна эффективно распространяет мобильную связь в секторе 63–77°. Хотя в первую очередь PETRA BB PS70 предназначена для «раздачи» сигнала внутри зданий, производитель также допускает использование устройства в качестве уличной (приемной) антенны.
Частотный диапазон 1700–2700 МГц охватывает большинство популярных стандартов сотовой связи и мобильного интернета. С помощью частоты 1800 МГц осуществляется обмен информацией внутри отдельных стандартов 2G- и 4G-сетей. Диапазон 2100 МГц отвечает за общераспространенную 3G-связь, а 2600 МГц открывает доступ к полноценной передаче интернет-данных и VoLTE в скоростных сетях 4G. Также устройство может стать частью точки доступ и распространять беспроводную WiFi-сеть (2,4 ГГц).
В системе усиления сотовой связи комнатная антенна устанавливается сразу после репитера, соединенного с уличной антенной. Коэффициента усиления 14 дБи хватит, чтобы передать сигнал внутрь производственного здания, отеля, бизнес-центра, многоквартирного дома, коттеджа, мини-маркета и небольшого торгового сооружения. Применение нескольких устройств такого типа позволяет направить сигнал в отдельные комнаты. Обычно секторная антенна устанавливается в коридорах, ангарах, цехах и других неразделенных прямоугольных помещениях.

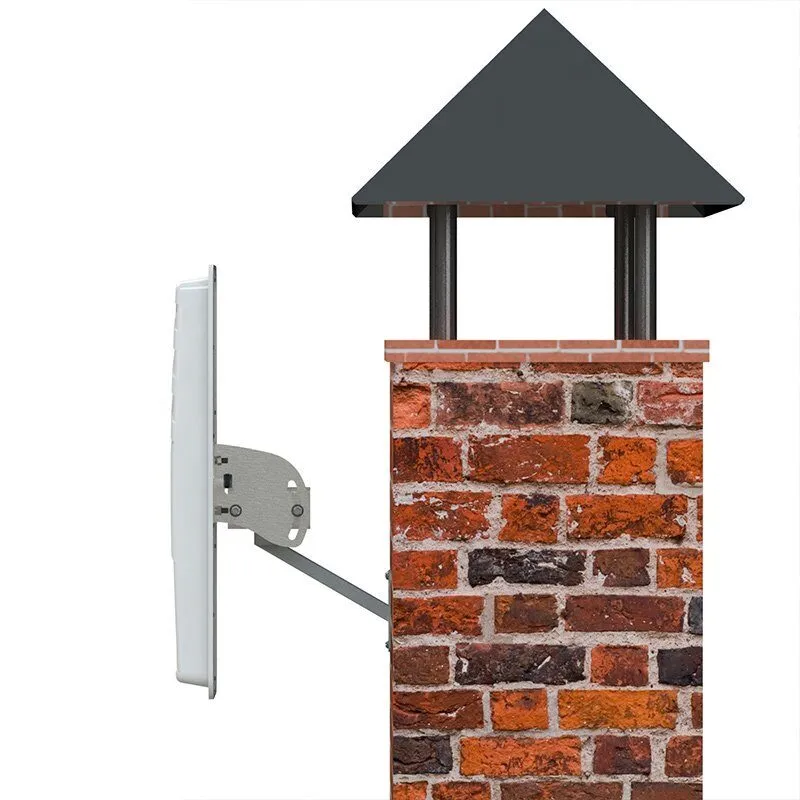

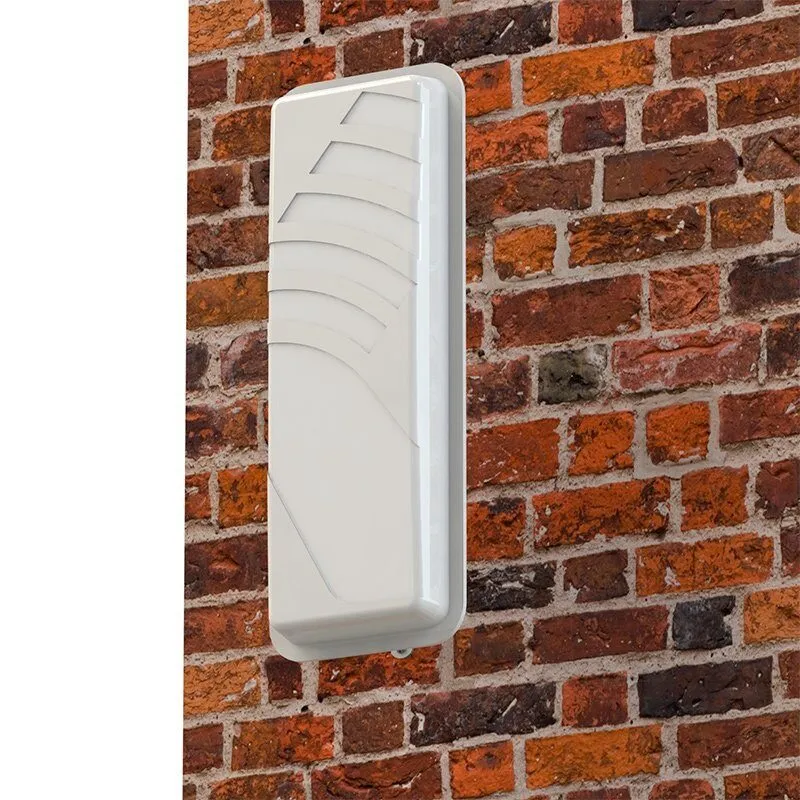

Благодаря тонкому пластиковому корпусу, устройство можно разместить в узкой нише или на колонне. Сопротивление 50 Ом и встроенный коннектор N-типа делают антенну универсальным решением, совместимым с основной массой кабельных сборок из нашего интернет-магазина. Комплектный крепеж с металлической скобой подходит под широкий диапазон мачт диаметром от 25 до 52 мм. Устройство легко впишется в интерьер современного офиса, квартиры и загородного дома.
Скачать подробную инструкцию по установке и эксплуатации можно по ссылке.
Комплектация:
- Антенна
- Узел крепления на мачту
- Руководство по эксплуатации
|
Стандарты связи |
GSM-1800, UMTS-2100, LTE1800, LTE2600, WiFi 2,4 ГГц |
|
Частотный диапазон |
1700–2700 МГц |
|
Коэффициент усиления |
12,5–14 дБи |
|
Ширина ДН в H-плоскости (горизонтальной) |
63–77° |
|
Ширина ДН в E-плоскости (вертикальной) |
15–23° |
|
Уровень боковых лепестков |
≤ -10 дБ |
|
Входное сопротивление |
50 Ом |
|
КСВ в рабочем диапазоне частот |
≤ 1,5 |
|
Допустимая мощность |
50 Вт |
|
ВЧ-разъем |
N-female |
|
Поляризация |
вертикальная |
|
Крепление |
на мачту Ø25–52 мм |
|
Изменение угла наклона антенны |
± 15° |
|
Допустимая скорость ветра |
25 м/сек |
|
Материал антенны |
оцинкованная сталь, сталь |
|
Материал защитной коробки |
ABS с защитой от ультрафиолета |
|
Защитное покрытие |
порошковая полимерная краска |
|
Температура эксплуатации |
от -40°С до +70°С |
|
Размер |
411 x 152 x 45 мм |
|
Вес |
1130 г |
|
Комплектация |
антенна, узел крепления на мачту, руководство по эксплуатации |
