Рабочий диапазон частот, МГц |
1700-2700 |
|
Коэффициент усиления в диапазоне GSM1800, dBi |
17,5-18 |
|
Коэффициент усиления в диапазоне 3G (1,9-2,2ГГц), dBi |
18-19 |
|
Коэффициент усиления в диапазоне WIFI (2.4ГГц), dBi |
19,5 |
|
Коэффициент усиления в диапазоне 4G (LTE), dBi |
19,5-20,0 |
|
Ширина ДН в Н-плоскости, град |
15-26 |
|
Ширина ДН в Е-плоскости, град |
15-26 |
|
Уровень боковых лепестков, не более |
-12dB |
|
Отношение вперед/назад, не менее |
20dB |
|
Входное сопротивление, Ом |
50 |
|
КСВ в диапазоне GSM1800, не более |
1.6 |
|
КСВ в диапазоне 3G/4G/WIFI, не более |
1.4 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
вертикальная/горизонтальная |
|
Масса с креплением, г |
3195 |
|
Крепление |
на мачту диаметром 20-52 мм |
|
Габаритные размеры без крепления, м |
0,45х0,45х0,06 |
|
Допустимая скорость ветра, м/сек |
20 |
|

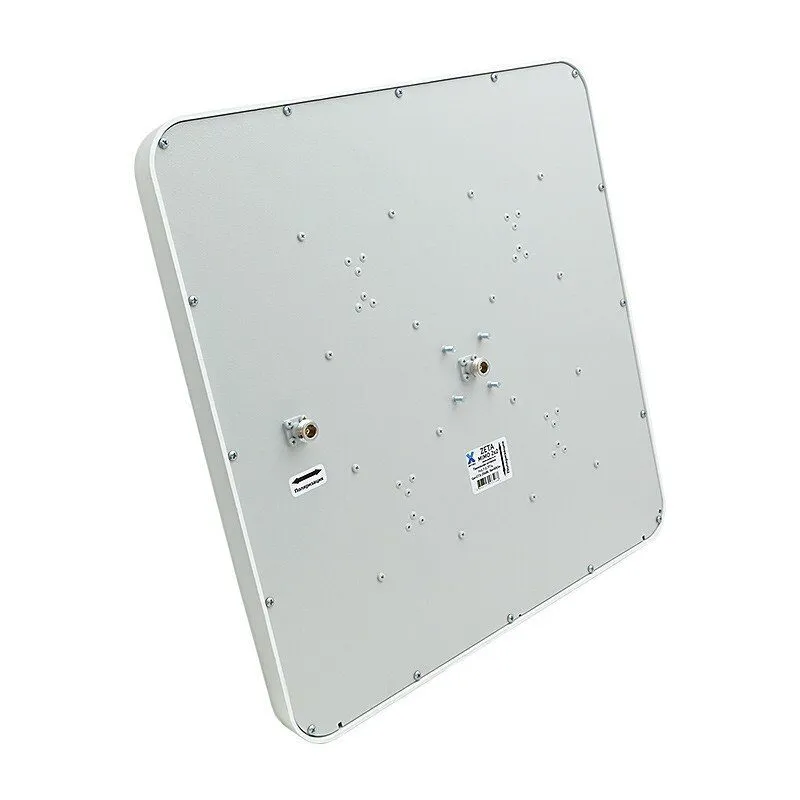

Разъем |
2 x N-female |
|
Материал защитной коробки |
Поликарбонат+ABS |
|
Материал антенны |
оцинкованная сталь |
|
Материал крепления |
сталь |
|
Защитное покрытие |
порошковая полимерная краска |

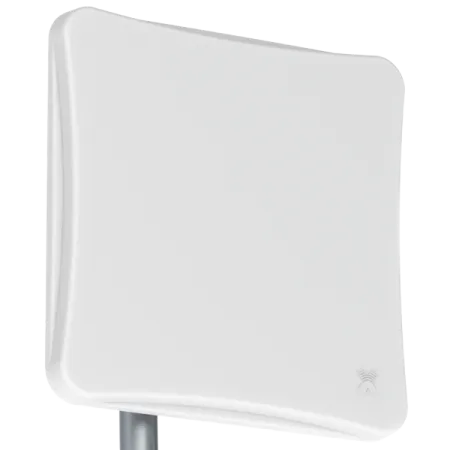

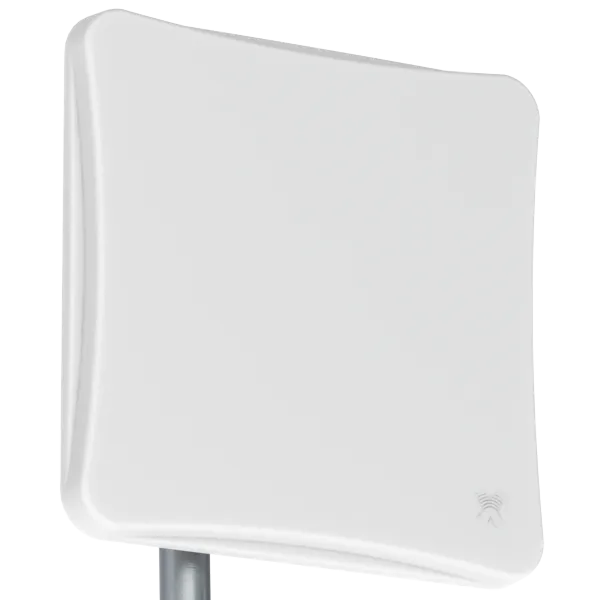

Панельная антенна ZETA MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- сотовая связь (GSM1800)
- 2G (EDGE)
- 3G (UMTS 2100)
- 4G (WIMAX,LTE)
- WI-FI (IEEE 802.11b, g)
- и в других системах диапазона 1700-2700 МГц.
ZETA MIMO является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка".
Для обеспечения высокой эффективности работы в конструкции представленной модели была использована синфазная решетка специальной модификации, что позволило добиться коэффициента усиления до 20 дБи.
Достоинства антенны ZETA MIMO:
Активные излучателя антенны укрыты в пластиковый корпус.
Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе 4G-модемаили или роутера и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).

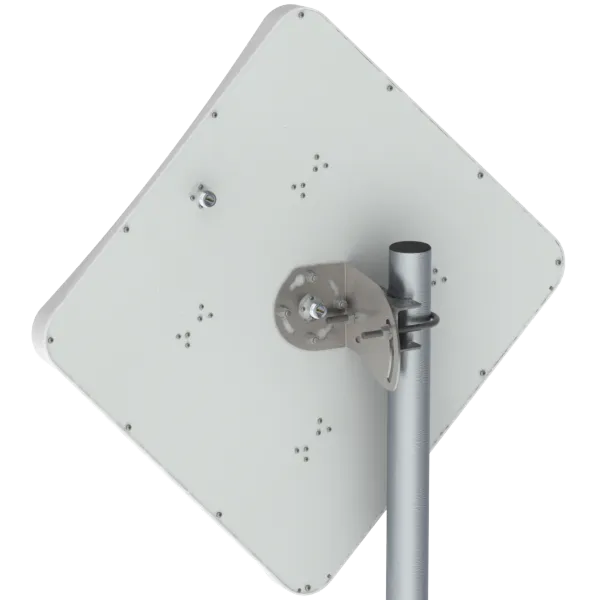

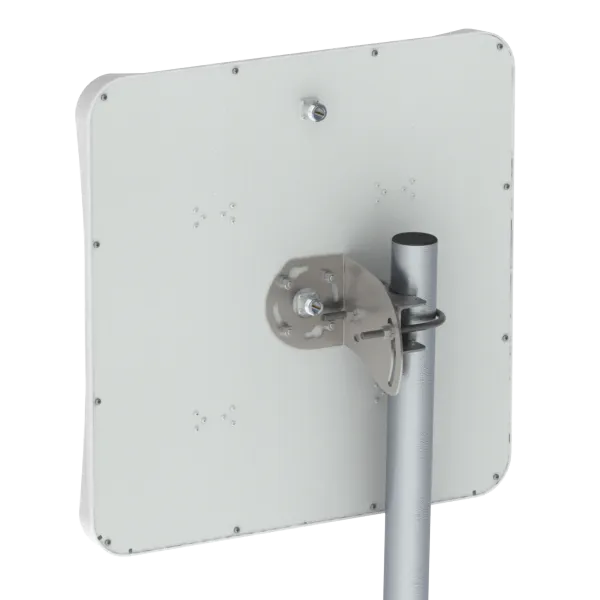

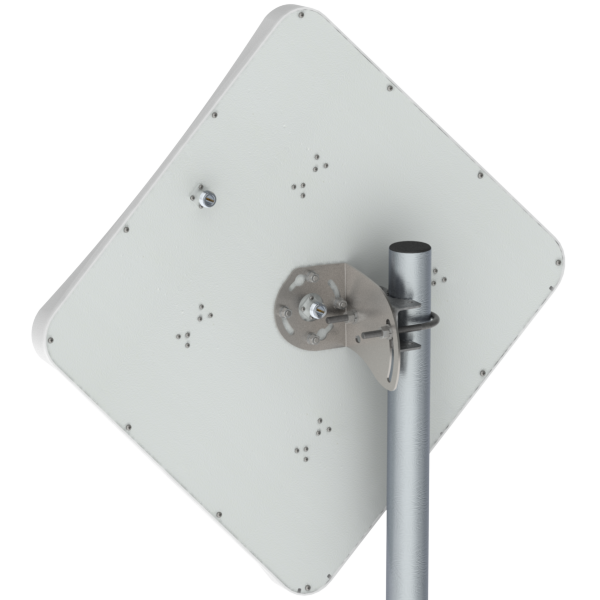

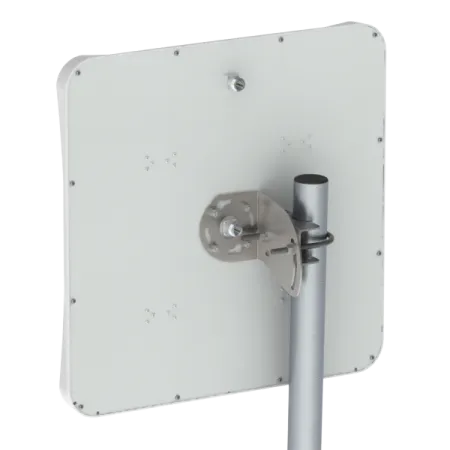

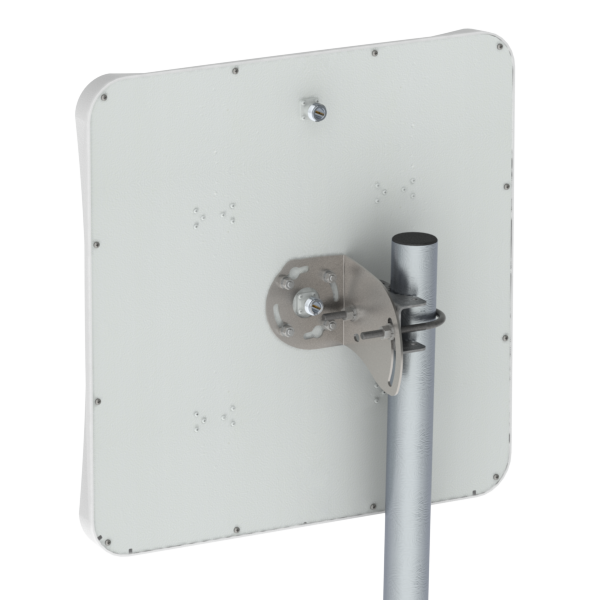

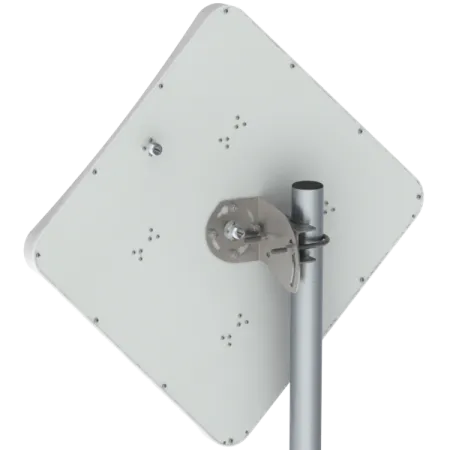

Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.
Вы можете скачать подробную инструкцию по установке антенны ZETA MIMO по ссылке.
Комплектация:
- Антенна ZETA MIMO
- Узел крепления на мачту
- Инструкция по установке
- Упаковка (картон)
|
Рабочий диапазон частот, МГц |
1700-2700 |
|
Коэффициент усиления в диапазоне GSM1800, dBi |
17,5-18 |
|
Коэффициент усиления в диапазоне 3G (1,9-2,2ГГц), dBi |
18-19 |
|
Коэффициент усиления в диапазоне WIFI (2.4ГГц), dBi |
19,5 |
|
Коэффициент усиления в диапазоне 4G (LTE), dBi |
19,5-20,0 |
|
Ширина ДН в Н-плоскости, град |
15-26 |
|
Ширина ДН в Е-плоскости, град |
15-26 |
|
Уровень боковых лепестков, не более |
-12dB |
|
Отношение вперед/назад, не менее |
20dB |
|
Входное сопротивление, Ом |
50 |
|
КСВ в диапазоне GSM1800, не более |
1.6 |
|
КСВ в диапазоне 3G/4G/WIFI, не более |
1.4 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
вертикальная/горизонтальная |
|
Масса с креплением, г |
3195 |
|
Крепление |
на мачту диаметром 20-52 мм |
|
Габаритные размеры без крепления, м |
0,45х0,45х0,06 |
|
Допустимая скорость ветра, м/сек |
20 |
|
Разъем |
2 x N-female |
|
Материал защитной коробки |
Поликарбонат+ABS |
|
Материал антенны |
оцинкованная сталь |
|
Материал крепления |
сталь |
|
Защитное покрытие |
порошковая полимерная краска |
