Baltic Signal BS-GSM/DCS/3G-75 AUTO
Новый комплект оборудования Baltic Signal, разработанный специально для усиления сотовой связи и мобильного интернета на транспортных средствах. Все комплектующие поддерживают частотные диапазоны, используемые в стандартах связи GSM-900, GSM-1800, UMTS-2100 и LTE1800. Высокая выходная мощность и минимальный уровень вносимых помех позволяют обеспечить разборчивую голосовую связь и стабильное интернет-соединение на расстоянии нескольких километров от базовой станции оператора.

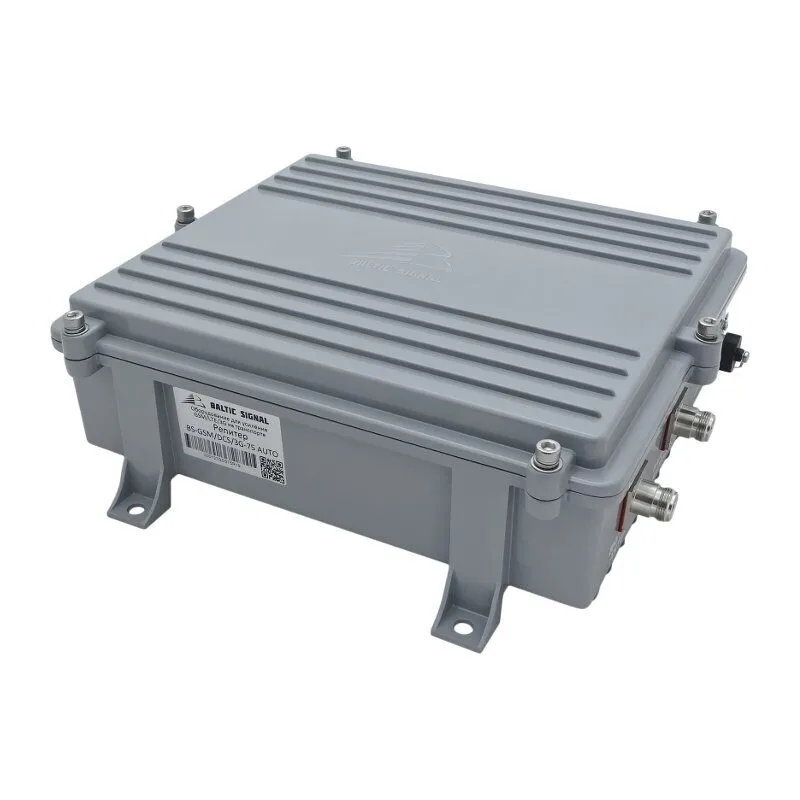

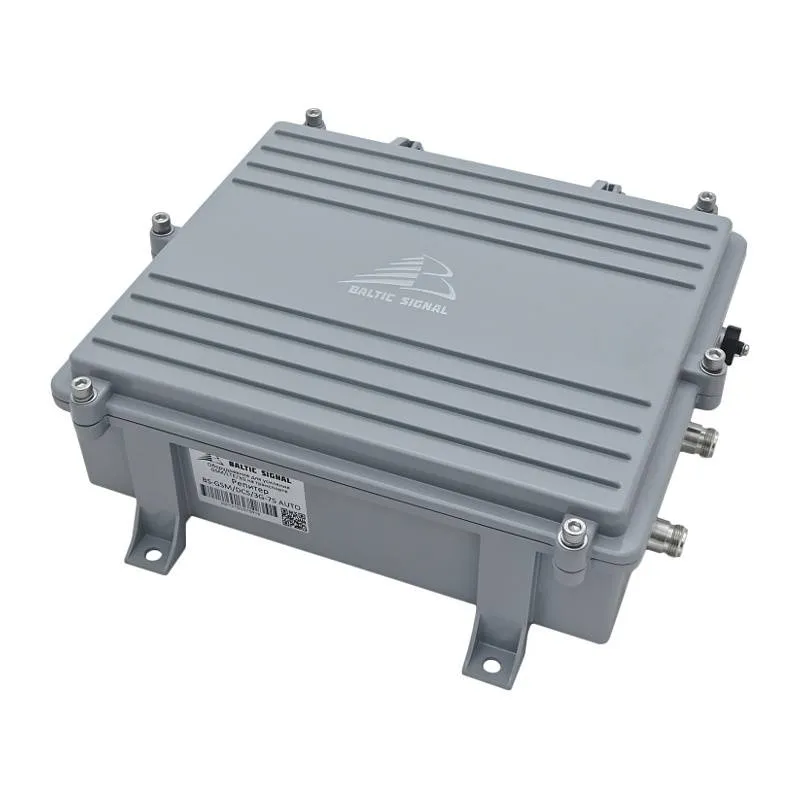

Конфигурация BS-GSM/DCS/3G-75 AUTO подразумевает эксплуатацию системы усиления на автомобильном транспорте различного назначения (пассажирском, грузовом, специальном, технологическом), речных катерах и небольших морских яхтах, курсирующих в прибрежной полосе. Набор может свободно использоваться на различных видах транспорта благодаря размещению усилителя в металлическом герметичном боксе. Корпус бокса соответствует классу IP55 и защищает интегрированные устройства от попаданий внутрь инородных предметов и воды (защита от водяных струй).
«Сердцем» системы является трехдиапазонный репитер с выходной мощностью 200 мВт и коэффициентом усиления 75 дБ. Технических характеристик данного усилителя достаточно для работы с самым слабым входящим сигналом, в том числе от базовых станций, значительно удаленных от маршрута движения транспортного средства. Как и всякая система усиления, BS-GSM/DCS/3G-75 AUTO должен находить сигнал для дальнейшей обработки, поскольку в условиях полного отсутствия покрытия сети репитер не сможет обеспечить какую-либо связь.

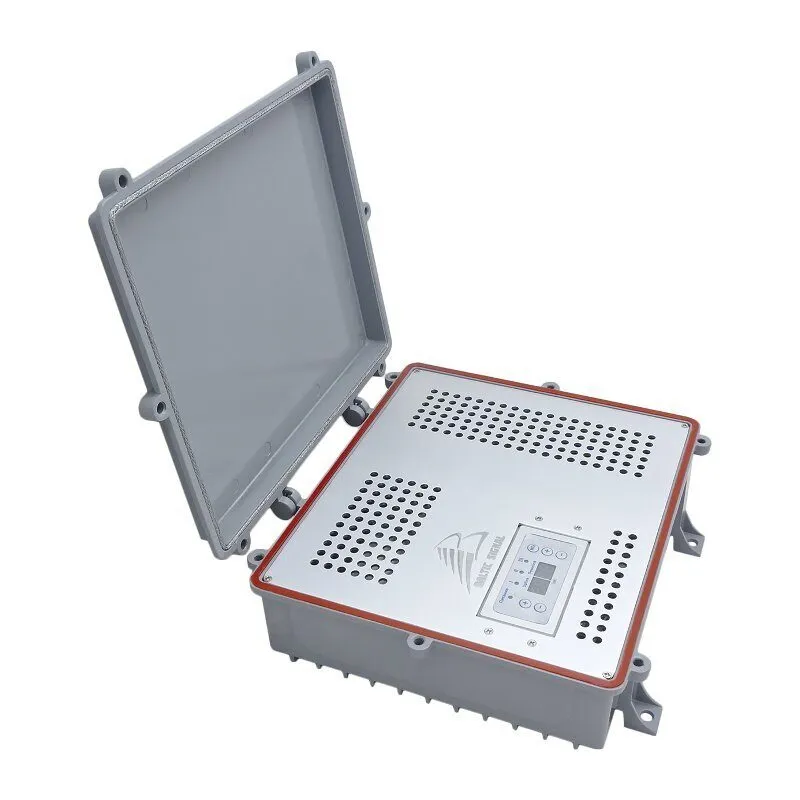

Репитер оснащен функцией автоматической защиты от перегрузки, снижающей исходную мощность усиления, а также ручной регулировкой мощности. С помощью цифрового экрана и кнопок под крышкой гермобокса номинальное усиление системы может быть понижено на 31 дБ (шаг корректировки — 1 дБ). Питание устройства осуществляется от разъема прикуривателя при помощи коннектора 3-pin. Кабель питания (3 м) входит в комплект поставки.
Для соединения с базовой станцией и распространения сигнала в кабине используются внешняя и внутренняя антенны. В качестве основной внешней антенны подобрана BS-700/2700-3M с круговой диаграммой направленности, что позволяет избежать необходимости настройки положения антенны относительно ближайших базовых ретрансляторов. Магнитное основание антенны позволяет установить BS-700/2700-3M на крыше автомобиля или иного транспортного средства.
Панельная антенна BS-700/2700-5K устанавливается внутри салона автомобиля и транслирует усиленный сигнал для мобильных устройств пассажиров, водителя или экипажа.
Две универсальные антенны BS-700/2700-3K способны заменить внутреннюю и/или внешнюю антенны в тех случаях, когда более мощные антенны использовать не требуется или по каким-либо причинам невозможно.
BS-GSM/DCS/3G-75 AUTO — эффективное и надежное решение для усиления сотового сигнала на различных транспортных средствах. Отличительная черта представленной модели — высокие технические характеристики и наилучшее сочетание «цена-качество» в категории устройств для автомобилей, катеров и небольших яхт.

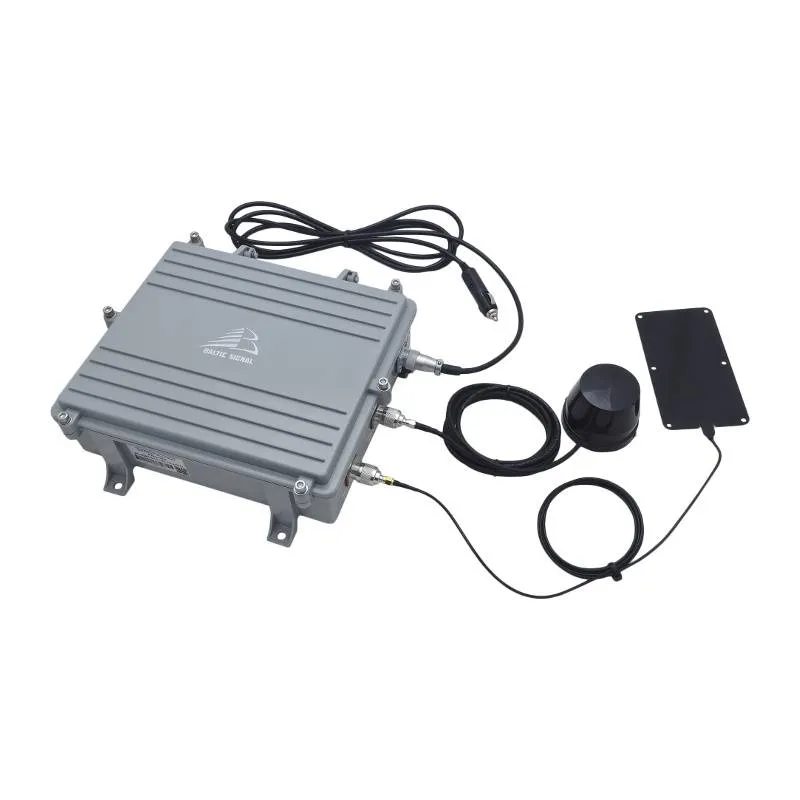

Состав комплекта:
- Репитер для транспорта Baltic Signal BS-GSM/DCS/3G-75 AUTO
- Магнитная антенна BS-700/2700-3M (всенаправленная, 5 дБи)
- Салонная антенна BS-700/2700-5K (панельная, 5 дБи)
- Запасные антенны BS-700/2700-3K (на липучке, 3 дБи) — 2 шт.
- Переходник SN-321 (SMA-female — N-male) — 2 шт.
- Кабель питания для прикуривателя (3 м)
- Инструкция
|
Стандарты связи |
GSM-E900, UMTS-900, GSM-1800, LTE1800, UMTS-2100 |
|
Частотный диапазон (UL) |
880–915 МГц, 1710–1785 МГц, 1920–1980 МГц |
|
Частотный диапазон (DL) |
925–960 МГц, 1805–1880 МГц, 2110–2170 МГц |
|
Максимальная выходная мощность |
23 дБм (200 мВт) |
|
Максимальный коэффициент усиления |
75 дБ |
|
Автоматическая регулировка усиления |
есть |
|
Ручная регулировка усиления |
31 дБ (с шагом 1 дБ) |
|
Волновое сопротивление |
50 Ом |
|
ВЧ-разъемы |
N-female (розетка) |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 2 |
|
Питание |
12В, 5А |
|
Охлаждение |
естественное |
|
Защита корпуса |
IP55 |
|
Атмосферное давление |
от 86 кПа до 106 кПа |
|
Диапазон рабочих температур |
от -25°С до +55°С |
|
Температура хранения |
от -40°С до +80°С |
|
Размер (с разъемами) |
310 x 290 x 100 мм |
|
Вес устройства |
4,8 кг |
