Кабель коаксиальный фидер 1/2 (РК50-12-331-С)

Кабель коаксиальный фидер 1/2 (РК50-12-331-С)
2939391409
Кабель,

РК50-12-331-С — это фидерный коаксиальный кабель 1/2″. Фидеры используются в оборудовании базовых станций сотовой связи для передачи высокочастотного сигнала от приемо-передающего оборудования к антенне с минимальными потерями качества и мощности.

Кроме систем ретрансляции сигнала мобильной связи, фидерный кабель может применяться в станциях радиорелейной связи и в комплексах спутниковой связи. Кабель РК50-12-331-С обладает высокой устойчивостью ко внешним помехам и достаточной гибкостью, что обеспечивает высокое качество передачи ВЧ-сигнала и удобный монтаж.

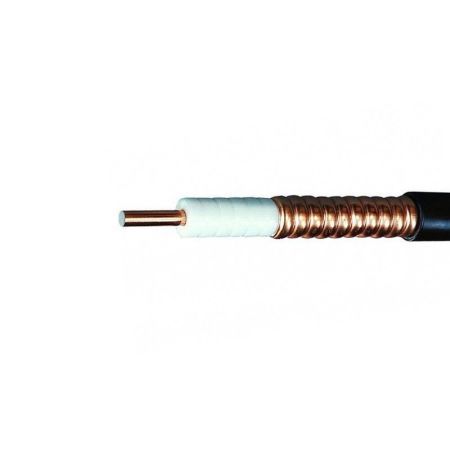

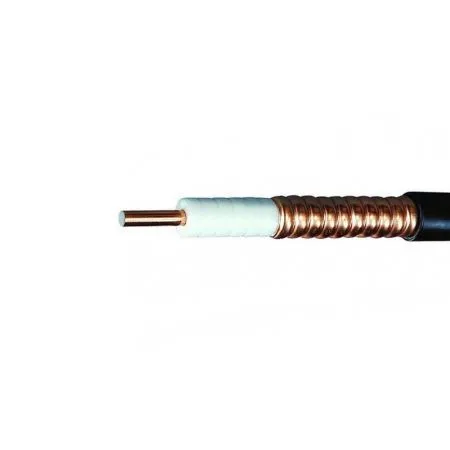

Внешний проводник РК50-12-331-С является гофрированной медной трубкой с диаметром примерно 14 мм, а центральный проводник по диаметру 4,8 мм. Высококачественные материалы оболочки кабеля и диэлектрика обеспечивают отличные эксплуатационные характеристики изделия. Правильным образом установленный фидерный кабель имеет долгий срок службы (до 10 лет) и не нуждается в постоянном обслуживании.

Всепогодное исполнение кабеля допускает эксплуатацию в широком диапазоне показателей влажности и температур. РК50-12-331-С может применяться как в южных, так и в северных регионах нашей страны.

При подборе фидерного кабеля для монтажа на проекте необходимо учесть множество технических характеристик и особенностей условий эксплуатации подключаемого оборудования. Помимо коэффициента затухания высокочастотного сигнала должно быть учтено волновое сопротивление, коэффициент стоячей волны, частотные характеристики, допустимая мощность сигнала и другое. Необходимо также учитывать вероятность появления интермодуляционных помех при монтаже коннекторов. Важную роль при работе над проектом имеют погодные условия эксплуатации (частота обледенений, показатели ветровой нагрузки, возможность удара молнии в кабель) и оптимальная длина фидерного кабеля.

Сотрудники нашей компании готовы помочь с выбором при встрече в офисе продаж или по телефону!

Цена указана за 1 метр погонный.

Характеристики

Наружный диаметр внутреннего проводника

4,81 мм

Внешний диаметр диэлектрика

12,64 мм

Наружный диаметр внешнего проводника

13,85 мм

Диаметр внешней оболочки

15,74 мм

Сопротивление по постоянному току

внутренний: 1,53 Ом/км



внешний: 3,66 Ом/км

Полное сопротивление

50,52 Ом

Затухание (на 100 м, при 20°)

150 МГц: 2,69 дБ
280 МГц: 3,74 дБ
450 МГц: 4,84 дБ
800 МГц: 6,65 дБ
900 МГц: 7,10 дБ
1500 МГц: 9,49 дБ
1800 МГц: 10,54 дБ
2000 МГц: 11,22 дБ
2400 МГц: 12,50 дБ
3000 МГц: 14,32 дБ

КСВн

1,08 в частотном диапазоне 800–1000 МГц
1,05 в частотном диапазоне 1700–1900 МГц
1,07 в частотном диапазоне 1900–2200 МГц
1,06 в частотном диапазоне 2300–2700 МГц

Сопротивление изоляции

> 3000 МОм/км

Тест на пробой оболочки

8 кВ @ 50 Гц

Тест на пробой постоянным током в течение 1 минуты

6 кВ
