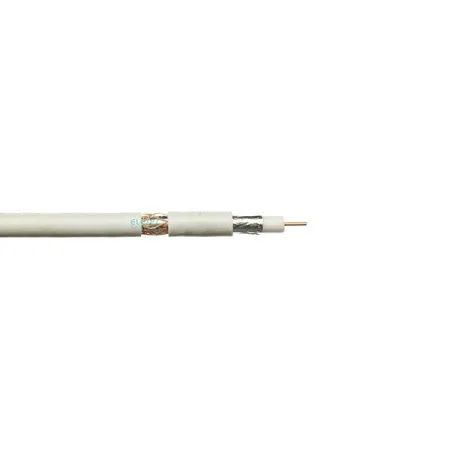

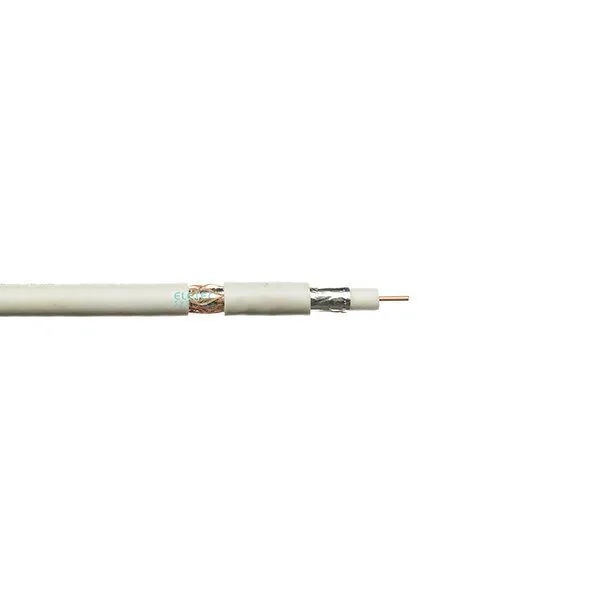

RG-6U Baltic Signal — белый коаксиальный кабель с волновым сопротивлением 75 Ом для телевизионных и других совместимых систем передачи сигнала. Центральная жила выполнена из стали, плакированной медью (CCS). Двойной экран сочетает алюминиевую фольгу и алюминиево-магниевую оплётку.
Для каких подключений подходит RG-6U
Кабель применяют в кабельном и спутниковом телевидении, антенных линиях и совместимых системах видеонаблюдения с сопротивлением 75 Ом. Для монтажа обычно используют F-разъёмы, подобранные по наружному диаметру кабеля 6,8 мм.
При выборе линии для репитера или сотовой антенны проверьте сопротивление оборудования. Подключение кабеля 75 Ом к системе 50 Ом вызывает рассогласование и дополнительные потери. Для оборудования 50 Ом выбирайте кабель из раздела коаксиальных кабелей 50 Ом.
Конструкция и монтаж
Омеднённая стальная жила имеет диаметр 1,02 мм, диэлектрик из вспененного полиэтилена — 4,57 мм. Экран включает фольгу и оплётку из 112 проволок диаметром 0,12 мм. Белая ПВХ-оболочка доводит наружный диаметр до 6,80 мм. Это исполнение CCS; центральная жила не является цельномедной.
Минимальный радиус изгиба составляет 35 мм. Монтаж выполняют при температуре от −10 до +50 °C, эксплуатация допускается от −60 до +70 °C. Избегайте резких перегибов и повреждения экрана при разделке.
Цена указана за 1 погонный метр. Заводская длина бухты — 200 м; количество в заказе указывается в метрах.
Краткие технические характеристики
- Марка: RG-6U, Baltic Signal.
- Волновое сопротивление: 75 ±3 Ом.
- Центральный проводник: омеднённая сталь CCS, Ø1,02 мм.
- Изоляция: вспененный полиэтилен, Ø4,57 мм.
- Экран: алюминиевая фольга и алюминиево-магниевая оплётка 112 × 0,12 мм.
- Диаметр экрана: 5,20 мм.
- Оболочка: белый ПВХ, внешний диаметр 6,80 мм.
- Погонная ёмкость: 54 ±2 пФ/м.
- Скорость распространения: 84%.
- Возвратные потери: ≥20 дБ; эффективность экранирования: ≥75 дБ.
- Диэлектрическая прочность: 1600 В.
- Затухание на 100 м: 50 МГц — 5,20 дБ; 100 — 6,80; 200 — 9,40; 400 — 13,30; 700 — 18,00; 900 — 20,60; 1000 — 21,50; 1500 — 26,20; 1800 — 29,00; 1900 — 29,90; 2000 — 30,70; 2500 — 34,50; 2700 — 36,00; 3000 МГц — 38,60 дБ.
- Минимальный радиус изгиба: 35 мм.
- Рабочая температура: от −60 до +70 °C.
- Температура монтажа: от −10 до +50 °C; хранения: от −60 до +75 °C.
- Длина бухты: 200 м; вес кабеля в бухте: 9,2 кг.
- Расчётный вес 1 метра: 46 г.
