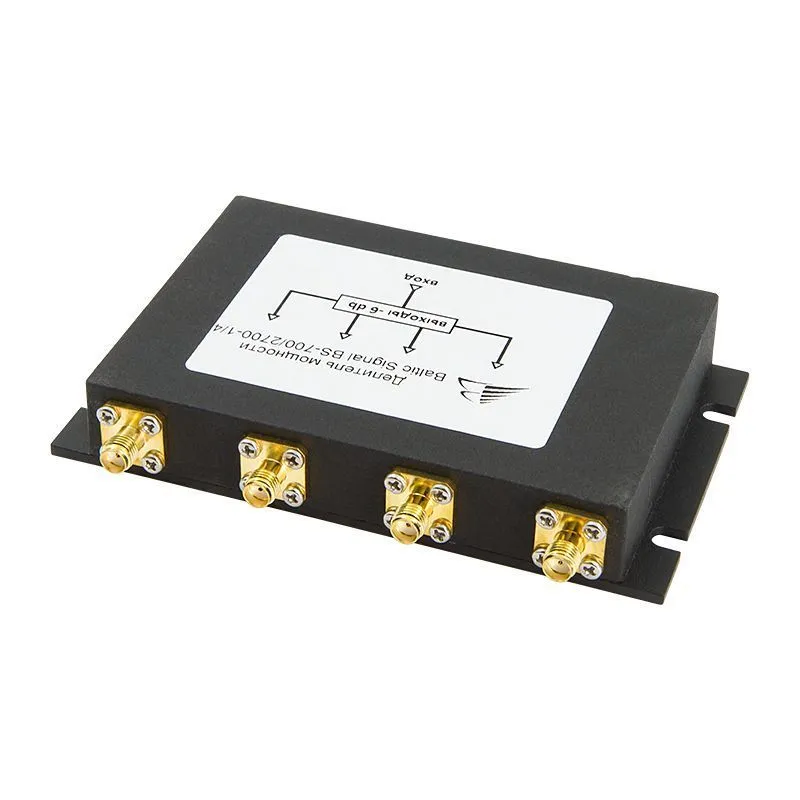

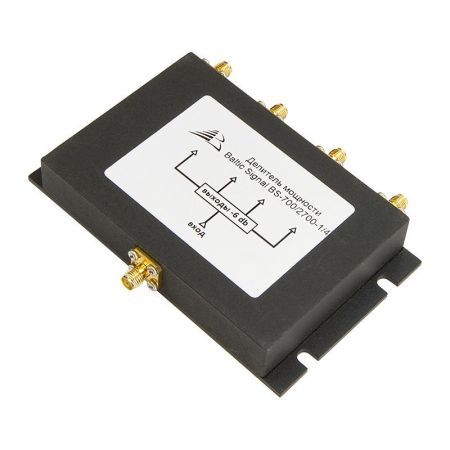

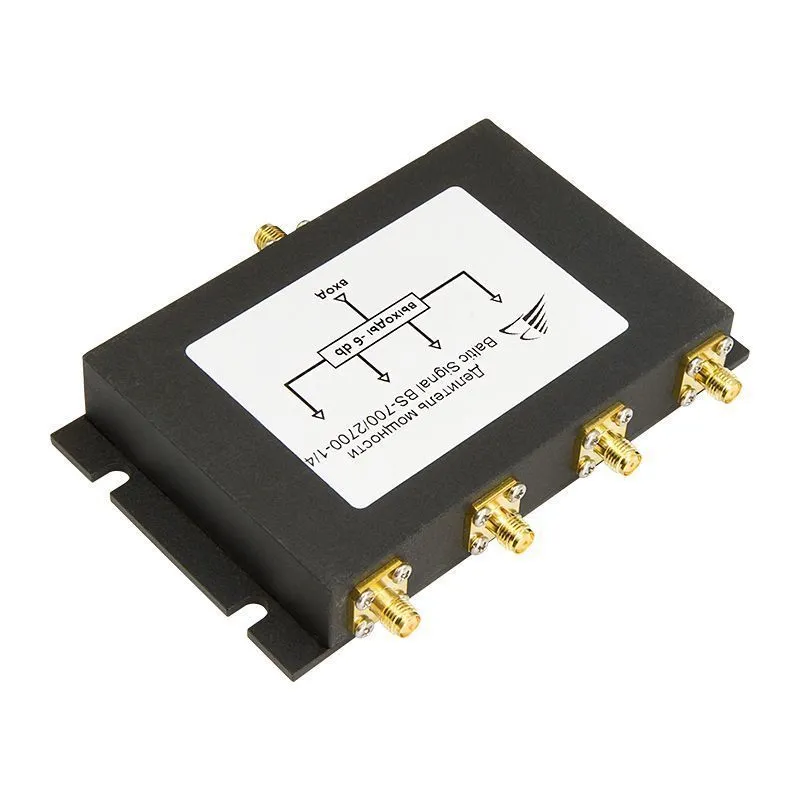

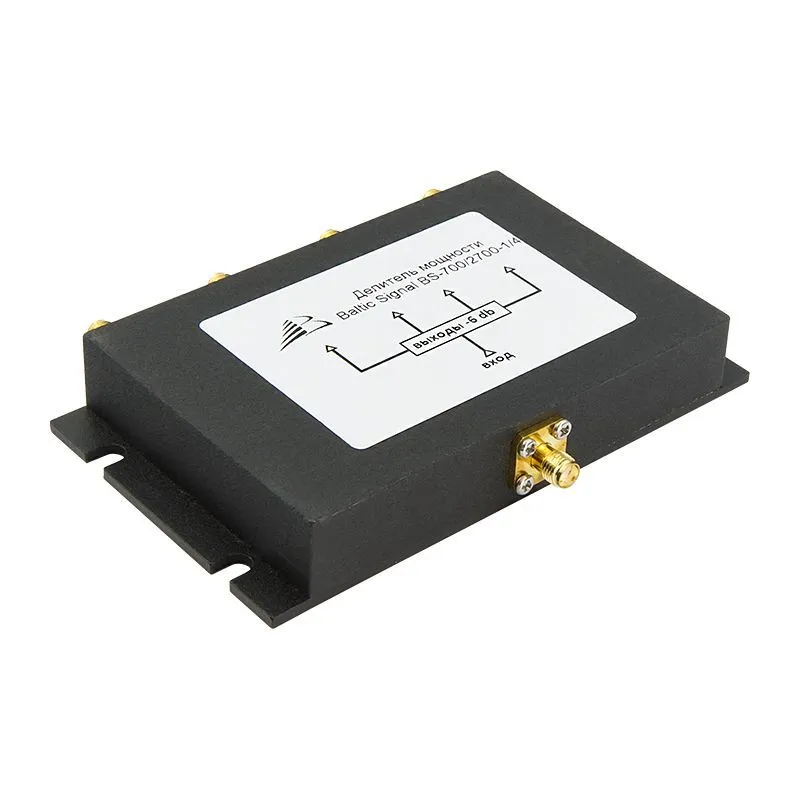

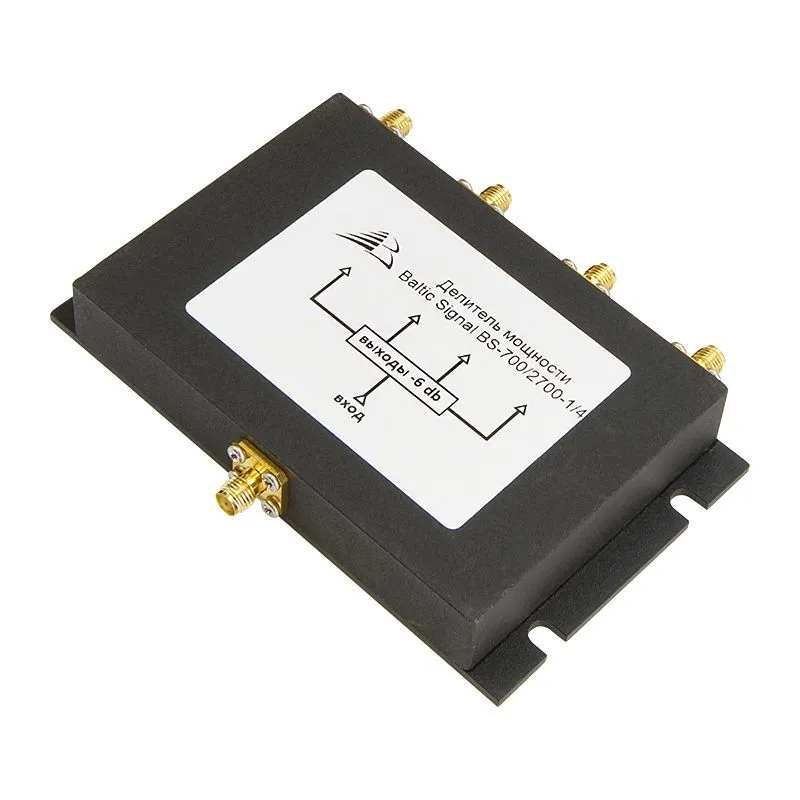

Разветвитель BS-700/2700-1/4 с разъемами SMA-female.
Подробности
В корзину
Купить в 1 клик
Категории: Делители
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Разветвитель BS-700/2700-1/4 с разъемами SMA-female служит для распределения мощности ВЧ-сигнала по нескольким линиям. Чаще всего он используется с репитерами и другой активной радиоаппаратурой для балансировки мощности при установке нескольких антенн, магистральных усилителей или создании сложных систем с последовательными и каскадными подключениями. Делитель имеет 1 вход и 4 выхода.
Преимущества BS-700/2700-1/4:
- Рабочая частота от 700 до 2700 МГц. Широкий диапазон частот делает прибор совместимым с оборудованием мобильной связи GSM/3G/LTE, некоторыми протоколами WiFi (2,4 ГГц), а также другими стандартами связи для телеметрии и управления;
- Равномерное деление сигнала 1 на 4. Прибор оснащен одним общим входом и четырьмя выходами. Входной сигнал распределяется по выходам в равной пропорции, затухание на каждом выходе составляет 6 дБ + вносимые потери;
- Миниатюрные разъемы SMA-серии. Эта версия разветвителя оснащена компактными SMA-розетками. Серия соединителей SMA используется в приборах, где важна компактность: в автомобильных усилителях, переносных анализаторах, LTE-роутерах, Bluetooth-адаптерах и т. п.
- Стабильное волновое сопротивление 50 Ом. Схема Уилкинсона имеет преимущество перед более простыми Т-образными делителями за счет согласования по импедансу. Все выходы имеют стабильный импеданс 50 Ом, который соответствует системам мобильной связи;
- Высокая изоляция трактов. Выходы изолированы друг от друга на уровне 20 дБ или более, что обеспечивает стабильную передачу с минимальными помехами. Также, благодаря низкой интермодуляции (-140 дБн), делитель может использоваться для одновременной передачи сигналов на нескольких несущих;
- Поддерживается мощность до 50 Вт. Благодаря высокому порогу допустимой мощности, BS-700/2700-1/4 можно встраивать в полупромышленные системы, например, с мощными репитерами на предприятиях и объектах коммерческой недвижимости;
- Работает на деление и суммирование. Прибор не только делит сигнал с 1 входа, но также суммирует обратный сигнал с 4 выходов. В режиме сумматора мощность одинаковых сигналов суммируется, а сигналы разных частот передаются без изменений.
Основные характеристики
Деление
на 4
Конструктив
квадратного исполнения с микросхемой внутри
Диапазон частот
700–2700 МГц
Потери на делении
6 дБ
Вносимые потери
≤ 0,5 дБ
Максимальная подводимая мощность
50 Вт
Сопротивление
50 Ом
PIM3 (интермодуляционные помехи третьего порядка)
-140 дБн @ 2x43 дБм
ВЧ-разъемы
SMA-female
Габариты, вес, комплект поставки
Размер
120 x 90 x 20 мм
Вес
250 г
Комплектация
делитель, паспорт
