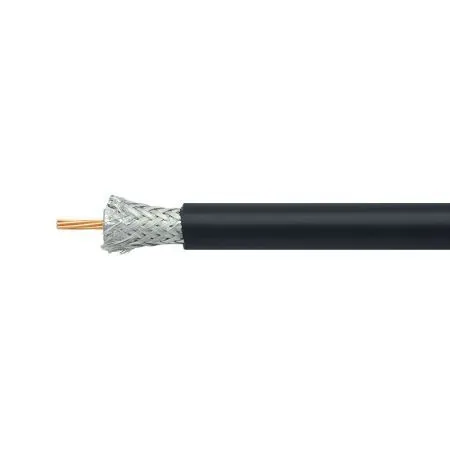

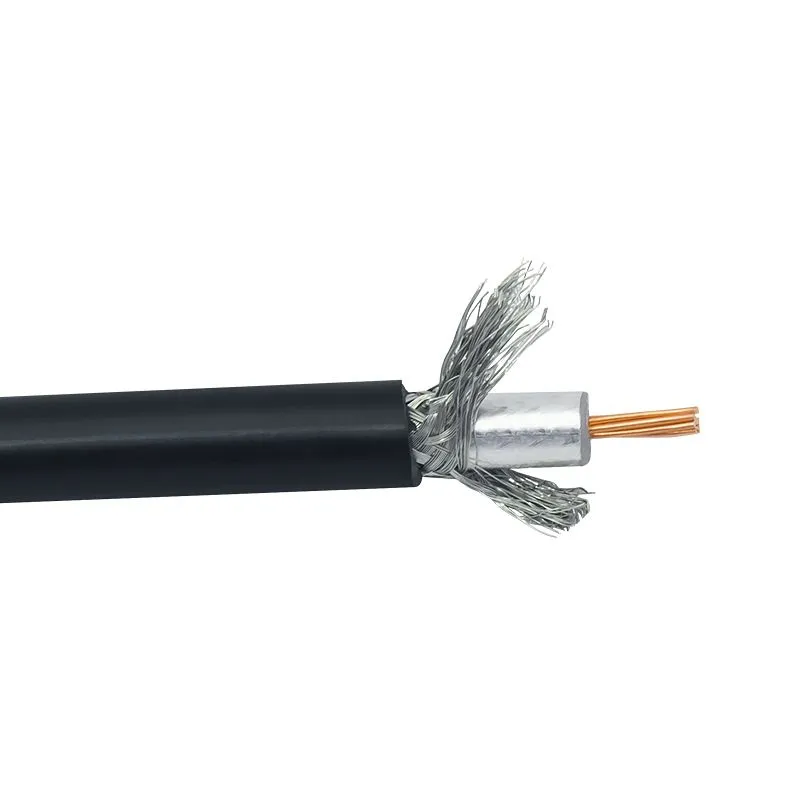

RG-213 C/U PVC от Baltic Signal — гибкий коаксиальный кабель 50 Ом для антенных линий и радиочастотного оборудования. Центральная медная жила состоит из семи проволок: такая конструкция удобна для прокладки с изгибами, временных подключений и кабельных сборок, которые приходится перемещать. Двойной экран сочетает алюминиевую фольгу и оплётку TCCA.
Где использовать и как выбрать длину
Кабель подходит для радиостанций, антенн, репитеров и других устройств с согласованным трактом 50 Ом в диапазоне до 3 ГГц. Его можно прокладывать в помещении и на улице. При выборе длины учитывайте потери: на 900 МГц они составляют 18,8 дБ на 100 м — около 1,88 дБ на отрезке 10 м без учёта разъёмов. На 1800 МГц — 27,8 дБ на 100 м.
Краткие технические характеристики
- Марка: RG-213 C/U PVC; волновое сопротивление — 50 Ом.
- Центральный проводник: медь, 7 × 0,75 мм; общий диаметр — 2,25 мм.
- Изоляция: сплошной полиэтилен, диаметр 7,25 мм.
- Двойной экран: алюминиевая фольга и оплётка из лужёного омеднённого алюминия (168 × 0,15 мм); диаметр экрана — 7,9 мм.

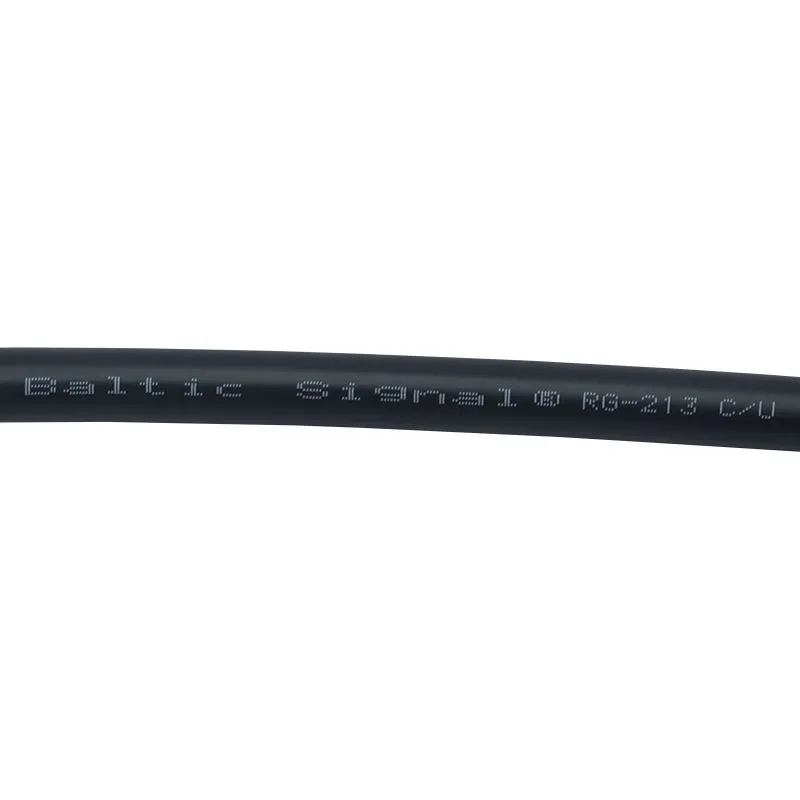

- Наружная оболочка: чёрный ПВХ, диаметр 10,3 мм.
- Погонная ёмкость: 101 пФ/м; скорость распространения — 66%.
- Возвратные потери: не менее 20 дБ; эффективность экранирования — не менее 90 дБ.
- Минимальный радиус изгиба: 50 мм однократно, 200 мм при многократном изгибе.
- Температура эксплуатации и хранения: от −60 до +70 °C; монтажа — от −20 до +50 °C.
- Усилие на разрыв: 800 Н; стойкость к сдавливанию — 20 Н.
- Сопротивление жилы постоянному току: 6 Ом/км; экрана — 15 Ом/км; изоляции — 5000 МОм/км.
- Испытательное напряжение изоляции и напряжение пробоя оболочки: 3000 В.

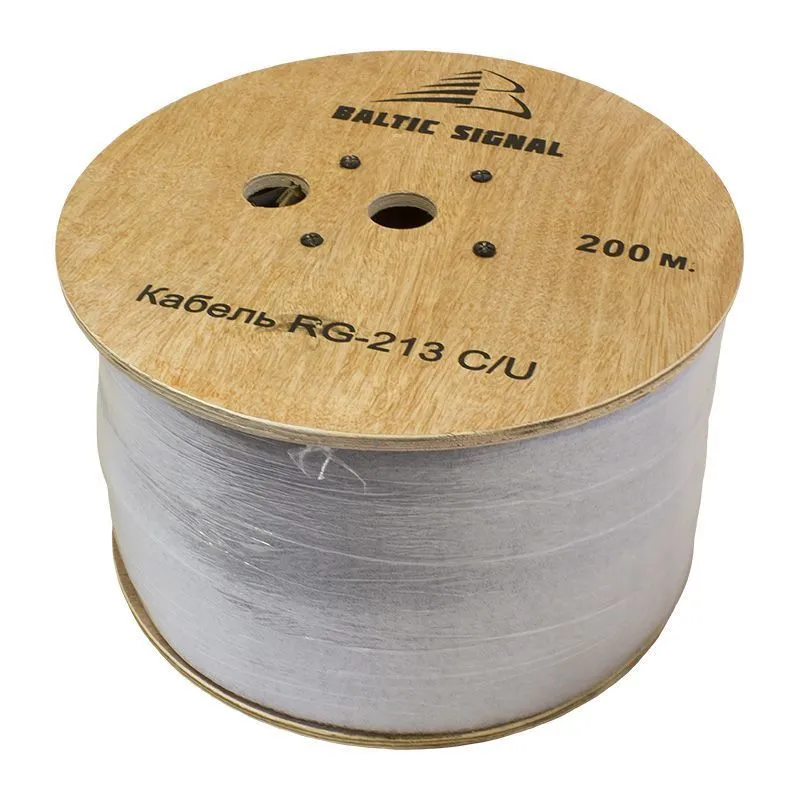

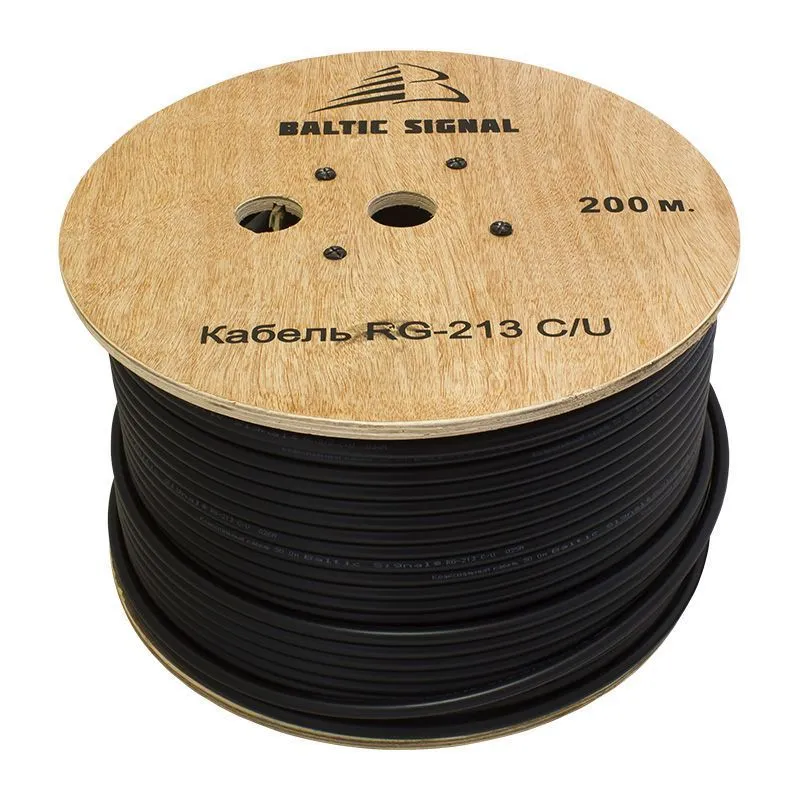

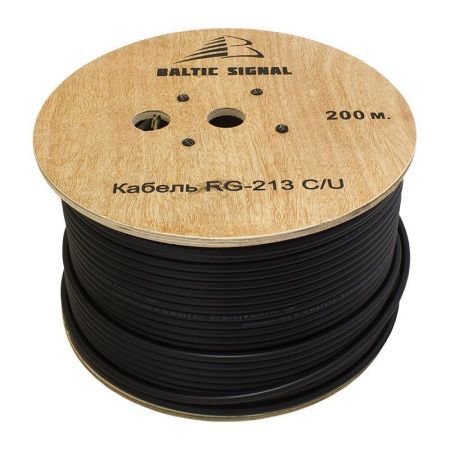

- Заводская бухта: 200 м, масса 26 кг — около 130 г на метр.
Разъёмы и заказ на метраж
В разделе разъёмов выбирайте соединители, рассчитанные именно на RG-213. Для стационарной линии, где важнее низкие потери, сравните 8D-FB CCA PVC или 10D-FB CCA LSZH FR.
Цена указана за 1 погонный метр. В количестве заказа укажите нужную длину.
