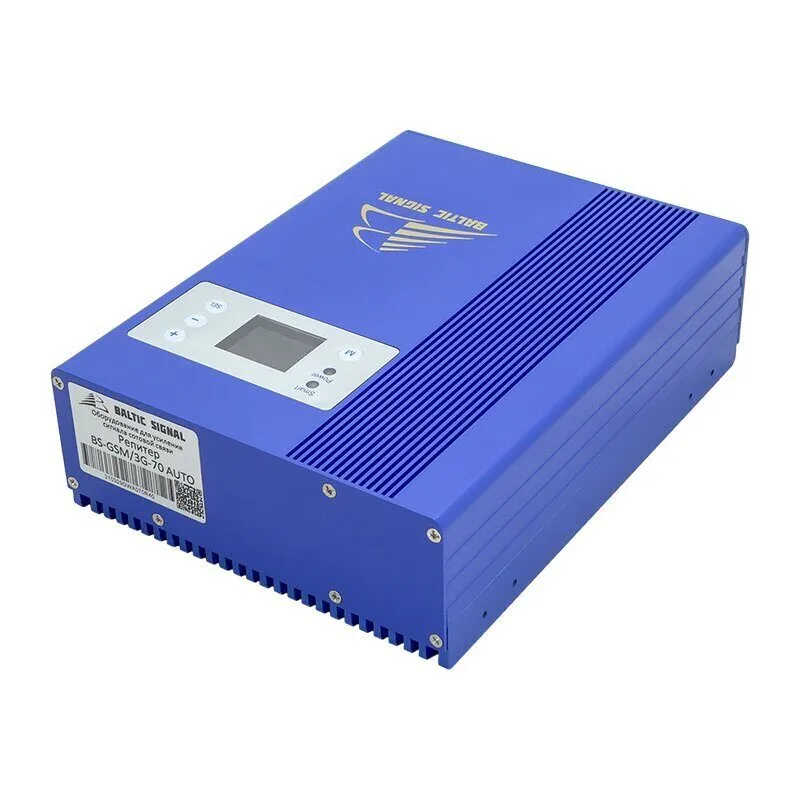

Комплект GSM/3G-усилителя в автомобиль BS-GSM/3G-70 AUTO
BS-GSM/3G-70 AUTO — новая разработка компании Baltic Signal, двухдиапазонный автомобильный репитер для усиления сигнала мобильной связи стандартов GSM и 3G. Установка такого оборудования на транспортном средстве помогает оставаться на связи при движении в населенных пунктах, пригородах и на автомагистралях. Среди особенностей представленной модели усилителя — наличие Smart-регулировки и двухуровневая защита от перегрузки.
Усиление 2G/3G-стандартов в автомобиле
BS-GSM/3G-70 AUTO поддерживает работу в частотных диапазонах 900 и 2100 МГц. Благодаря использованию двухдиапазонного усилителя, пользователь получает доступ как к голосовым вызовам (звонкам), так и к быстрому мобильному интернету:
- стандарт GSM-E900 является основным для 2G-связи крупных операторов в регионах;
- стандарты UMTS-900 и UMTS-2100 обеспечивают звонки в канале 3G, а также работу мобильного интернета.
Такое сочетание частотных диапазонов обеспечивает надежную работу усилителя даже на большом расстоянии от ближайшей базовой станции, что очень важно при движении транспортного средства по дорогам нашей страны.
Мощный автомобильный репитер
Максимальная выходная мощность репитера BS-GSM/3G-70 AUTO составляет 200 мВт (23 дБм), коэффициент усиления — 50 дБ. Благодаря этим высоким показателям, система усиления обеспечивает стабильную и качественную связь при перемещении по междугородним трассам и малонаселенной местности.

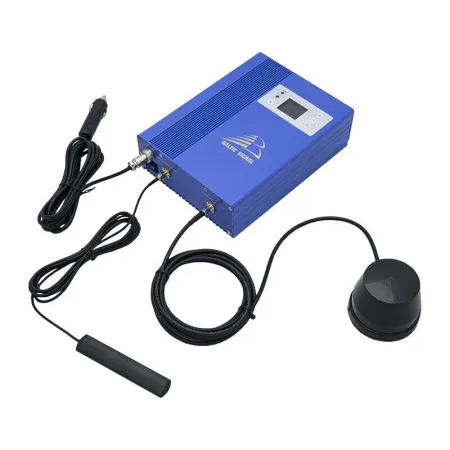

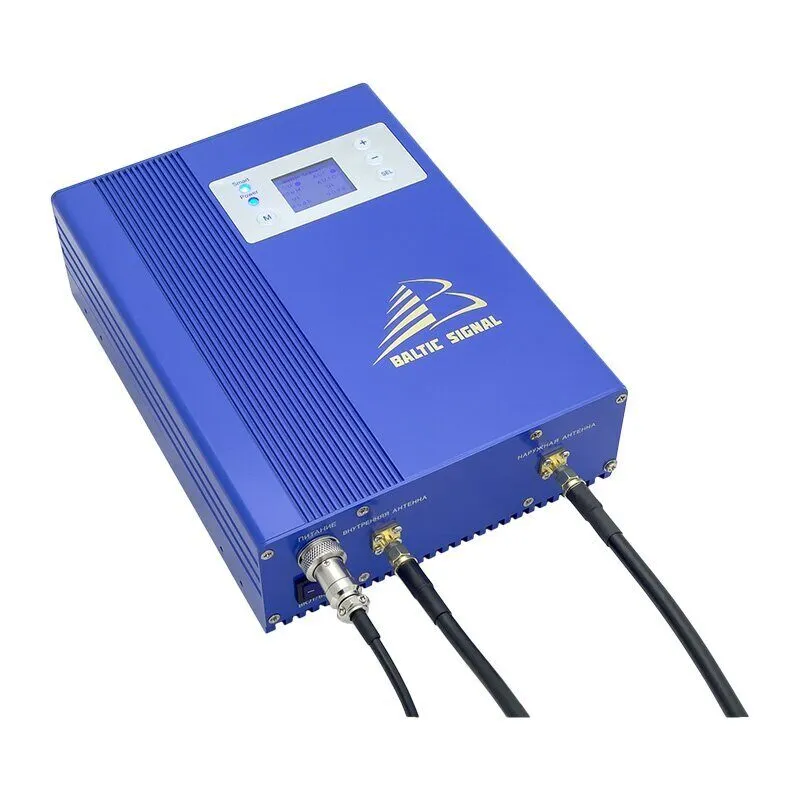

Для работы репитера используются две антенны. Выносная антенна (уличная) устанавливается на крыше транспортного средства и служит для приема/передачи сигнала сотового оператора. Вторая антенна устанавливается внутри салона (необходима для распространения усиленного сигнала). В комплект репитера уже включены антенны BS-700/2700-3M и BS-700/2700-3K, оснащенные подходящим креплением и встроенными кабельными сборками.
Режим «автопилота»: полностью автоматическая настройка
Автомобильный репитер BS-GSM/3G-70 AUTO оснащен функцией Smart, которая в режиме «автопилота» подбирает оптимальные параметры усиления. В большинстве случаев усилитель не требует ручной настройки, обеспечивая комфортный режим работы для водителя и пассажиров.

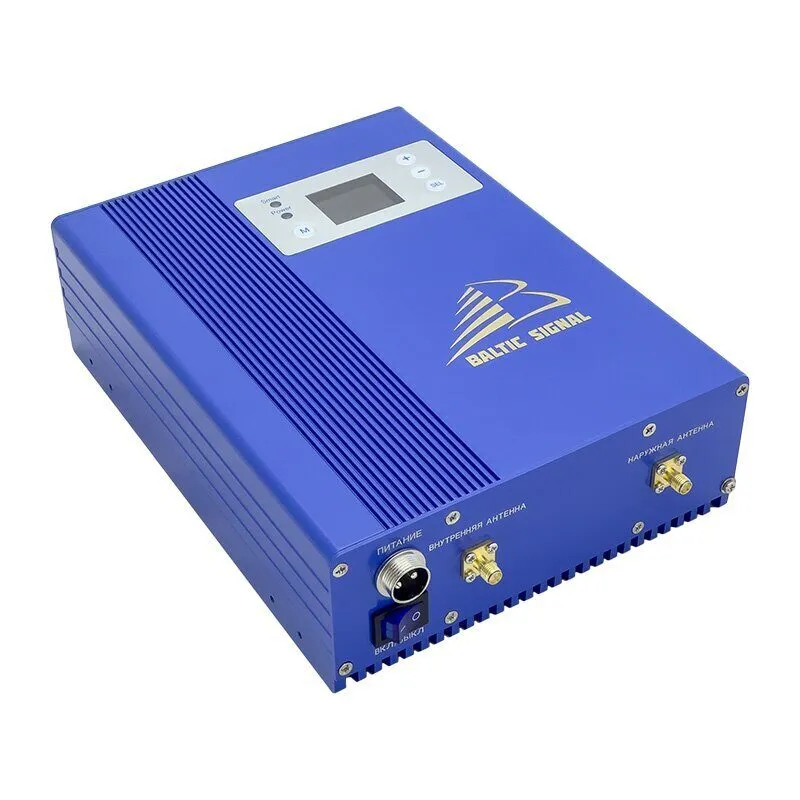

Для чрезвычайных ситуаций в репитере предусмотрено несколько уровней защиты и ручная регулировка. Настройка репитера осуществляется с помощью ЖК-экрана и кнопок, расположенных на передней панели устройства. Для диагностики перегрузки используются индикаторы AGC и ISO. При возникновении перегрузки, которая не может быть скорректирована Smart-регулировкой, пользователь может вручную снизить мощность усилителя на 31 дБ. Ручная регулировка работает отдельно для каждого диапазона и канала (Uplink и Downlink).
Подключение к бортовой сети автомобиля
В комплект поставки BS-GSM/3G-70 AUTO включен кабель питания с разъемом прикуривателя. Инструкция по эксплуатации содержит все необходимые рекомендации для самостоятельной установки и использования BS-GSM/3G-70 AUTO в транспортном средстве.
Обратите внимание: репитер не предназначен для установки на улице. Монтаж устройства должен быть выполнен в салоне, кабине, багажнике или другом подобном месте, защищенном от дождя, снега и повышенной влажности!

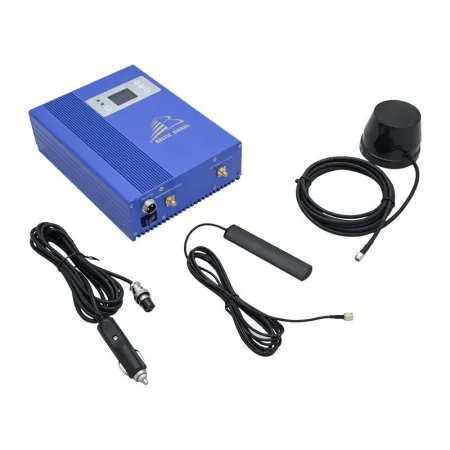

Состав комплекта:
- Автомобильный репитер Baltic Signal BS-GSM/3G-70 AUTO
- Магнитная антенна BS-700/2700-3M (всенаправленная, 5 дБи)
- Салонная антенна BS-700/2700-3K (на липучке, 3 дБи)

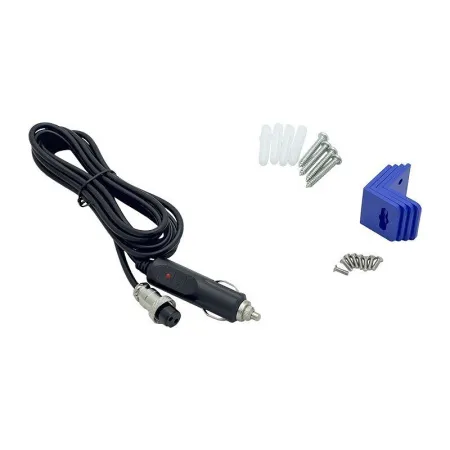

- Кабель питания для прикуривателя
- Комплект крепежа
- Инструкция
Характеристики репитера
|
Стандарты связи |
GSM-E900, UMTS-900, UMTS-2100 |
|
Частотные диапазоны |
Uplink: 880–915 МГц, 1920–1980 МГц |
|
Максимальная выходная мощность |
Uplink: 23 дБм (200 мВт) |
|
Максимальный коэффициент усиления |
Uplink: 45 дБ |
|
Автоматическая регулировка усиления |
AGC, ISO, SMART |
|
Ручная регулировка усиления |
31 дБ (с шагом 1 дБ) |
|
Волновое сопротивление |
50 Ом |
|
ВЧ-разъемы |
SMA-female (розетка) |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 2 |
|
Питание |
12В (от гнезда прикуривателя) |
|
Охлаждение |
естественное |
|
Защита корпуса |
IP40 |
|
Атмосферное давление |
от 86 кПа до 106 кПа |
|
Диапазон рабочих температур |
от -10°С до +55°С |
|
Температура хранения |
от -40°С до +80°С |
|
Размер устройства |
240 x 170 x 65 мм |
|
Вес |
2,3 кг |
Характеристики антенны BS-700/2700-3M
|
Частотные диапазоны |
880–960 МГц, 1710–2170 МГц, 2520–2690 МГц |
|
Коэффициент усиления при размещении антенны на крыше автомобиля |
5 дБи |
|
Коэффициент усиления при размещении антенны в свободном пространстве |
3 дБи |
|
Ширина ДН в горизонтальной плоскости |
360° |
|
Ширина ДН в вертикальной плоскости (при установке над металлической плоскостью) |
46–50° |
|
Волновое сопротивление |
50 Ом |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,7 |
|
Разъем |
SMA-male |
|
Марка кабеля |
RG-58A/U |
|
Длина кабеля |
3 м |
|
Защита корпуса |
IP65 |
|
Диапазон рабочих температур |
от -40°С до +80°С |
|
Размер (без кабеля) |
Ø77 x 61 мм |
|
Вес с кабелем |
309 г |
Характеристики антенны BS-700/2700-3K
|
Частотные диапазоны |
700–2700 МГц |
|
Максимальный коэффициент усиления |
3,5 дБи |
|
Диаграмма направленности в горизонтальной плоскости |
360° |
|
Диаграмма направленности в вертикальной плоскости |
80° |
|
Волновое сопротивление |
50 Ом |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 2 |
|
Разъем |
SMA-male |
|
Длина кабеля |
3 м |
|
Марка кабеля |
RG-174 |
|
Тип крепления |
липкое основание |
|
Размер (без кабеля) |
115 x 22 x 7 мм |
|
Вес |
44 г |
