Комплект усиления GPS на основе репитера BS-GPS-55

BS-GPS-55 — комплект усиления навигационных стандартов GPS, ГЛОНАСС, Galileo и BeiDou, работающий в гражданском диапазоне частот L1. Предлагаемый набор оборудования предназначен для ретрансляции спутникового сигнала с улицы внутрь изолированного помещения, внутри которого устройства не могут определить местоположение.

Репитер BS-GPS-55 имеет коэффициент усиления 55 дБ. Мощности усилителя достаточно, чтобы обеспечить стабильный прием сигнала ГНСС на площади 500–1000 м2. Точная площадь покрытия зависит от многих факторов, включая наличие экранирующих препятствий (стен, перекрытий, припаркованных автомобилей и т. п.) на пути распространения сигнала.

Чаще всего усилитель ГНСС применяется на следующих типах объектов:

• Подвальные помещения, подземные паркинги, гаражи;
• Склады, ангары, здания из сэндвич-панелей;
• Лаборатории, испытательные комплексы, комнаты Фарадея;
• Производственные помещения, цеха сборки;
• Тоннели, шахты, метрополитен, прочие подземные сооружения.

Поддержка стандартов GPS, ГЛОНАСС, Galileo и BeiDou

Усилитель ГНСС работает в широком диапазоне частот 1550–1610 МГц и поддерживает сразу несколько стандартов навигационных систем:

• GPS (США) — центральная частота 1575,42 МГц (L1);
• ГЛОНАСС (Россия) — центральная частота 1602 МГц (L1);
• Galileo (ЕС) — центральная частота 1575,42 МГц (E1);
• BeiDou (Китай) — центральная частота 1561,1 МГц (B1).

Как работает усилитель GPS/GLONASS?

Набор оборудования для усиления сигнала глобальных навигационных спутниковых систем включает в себя активный усилитель (репитер), приемную уличную антенну и раздающую антенну. Антенны соединяются с репитером при помощи интегрированных кабелей длиною 25 и 5 м соответственно. В комплекте используется коаксиальный кабель марки SYV-75-3-1 с напаянными разъемами SMA-male.

Репитер повышает мощность сигнала ГНСС, поступающего на внешнюю (приемную) антенну, которая должна быть закреплена под открытым небом. Усиленный сигнал передается на раздающую антенну, установленную внутри помещения. Антенны имеют грибовидную форму и легко монтируются на кронштейны при помощи резьбы в основании.

Сценарии использования усилителя GPS/ГЛОНАСС

Как правило, отсутствие устойчивого сигнала ГНСС внутри помещений не является критической проблемой для пользователей. Однако существует немало сценариев, при которых усиление сигнала GPS/ГЛОНАСС является целесообразным:

• Установка и отладка навигационного оборудования и ПО, проверка функциональности в реальных условиях (например, тестирование навигационной аппараты на линии сборки автомобилей);
• Обеспечение стабильной работы навигаторов транспортных средств внутри тоннелей, а также в пространствах под эстакадами и мостами;
• Моментальный доступ к службам навигации для пожарных расчетов, карет скорой помощи, полицейских автомобилей и других специальных транспортных средств при выезде из гаражей;
• Работа регистраторов выбытия при отпуске или перемещении лекарственных средств в аптеках и клиниках;
• Доступ к средствам спутникового позиционирования внутри ангаров для самолетов и сельскохозяйственной техники;
• Корректная работа навигационных систем каршеринга и такси на подземных стоянках.

Усилитель GPS/ГЛОНАСС обеспечивает постоянный сигнал геолокации, благодаря чему исчезает задержка в определении исходного местонахождения, когда устройство покидает экранированное пространство. Для транспортных средств это означает, что системы навигации начнут функционировать еще до выезда из подземного паркинга или гаража.

Обратите внимание! Устройства, оснащенные датчиками GPS/ГЛОНАСС, в зоне действия репитера будут получать одинаковый сигнал с координатами уличной антенны. Репитер не позволяет определить точное местонахождение конечных устройств и организовать навигацию внутри помещений!

Купить усилитель GPS/ГЛОНАСС от Baltic Signal можно прямо сейчас на нашем сайте. Для этого просто добавьте товар в корзину и оформите заказ онлайн. Требуется помощь в подборе оборудования? Позвоните по телефону 8 800 777-54-20 или закажите обратный звонок!

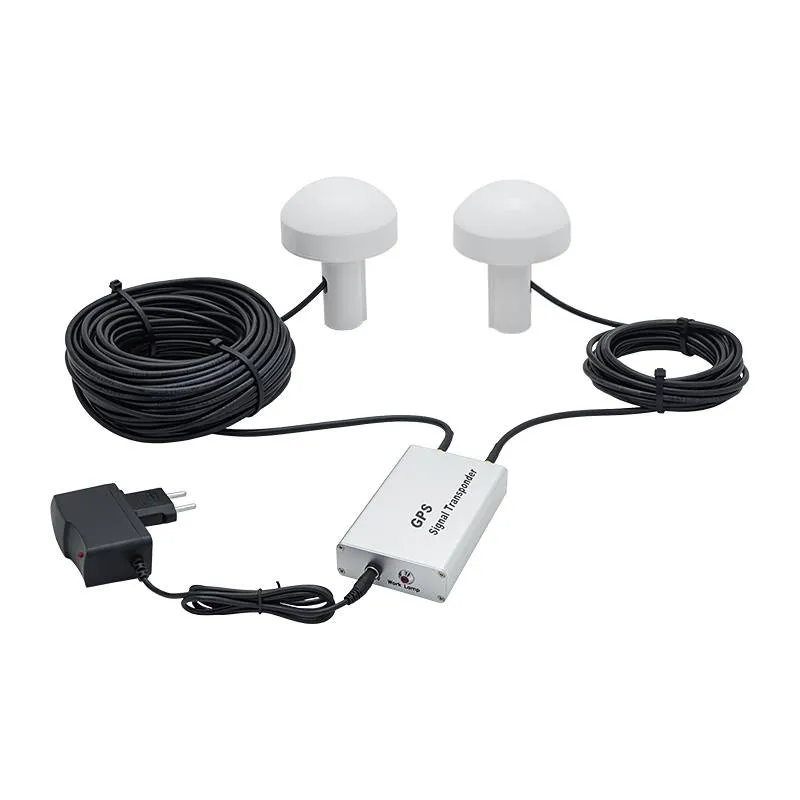

Комплектация:

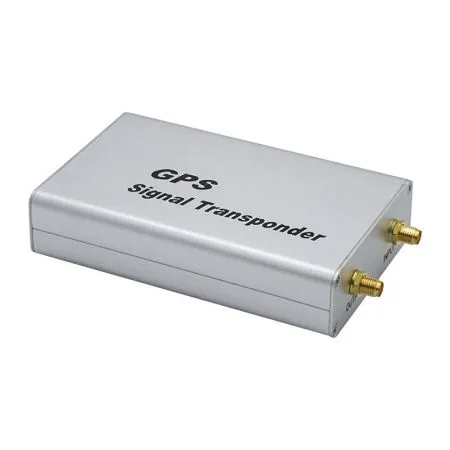

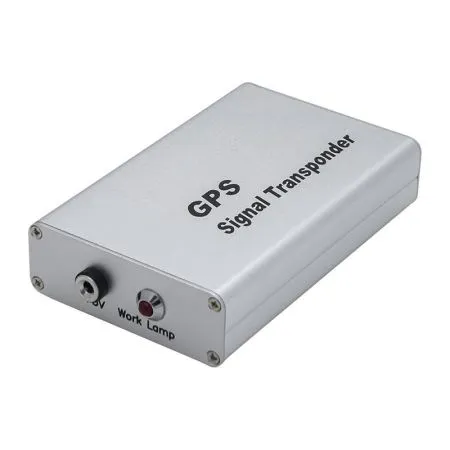

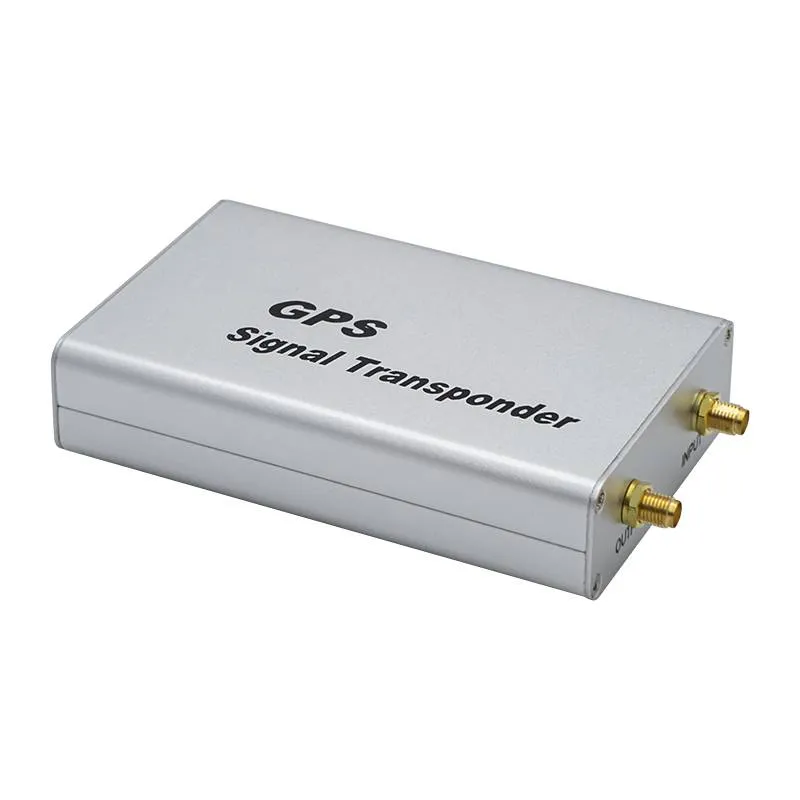

1. Репитер Baltic Signal BS-GPS-55

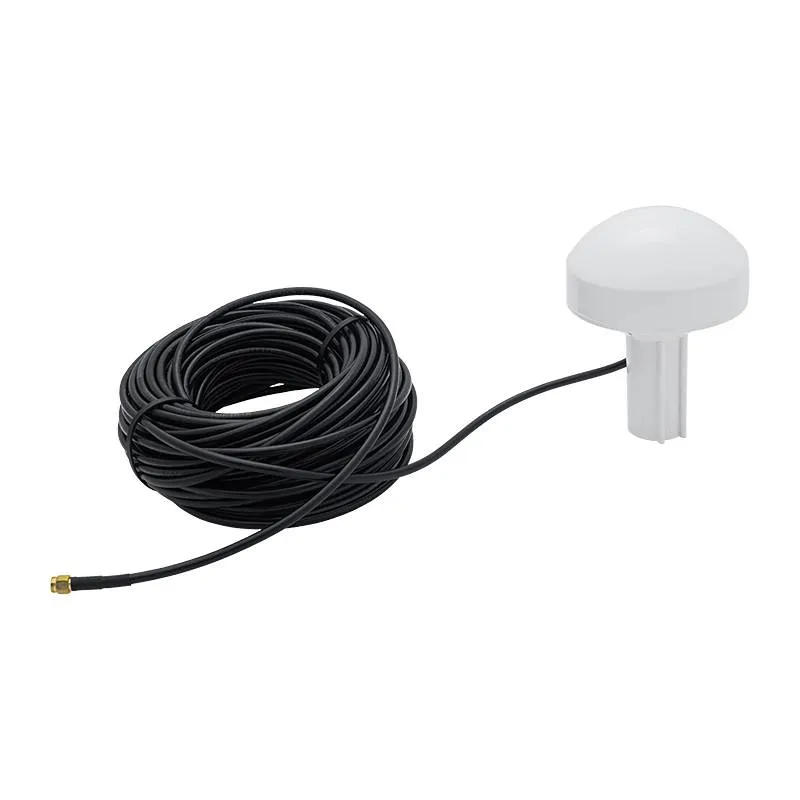

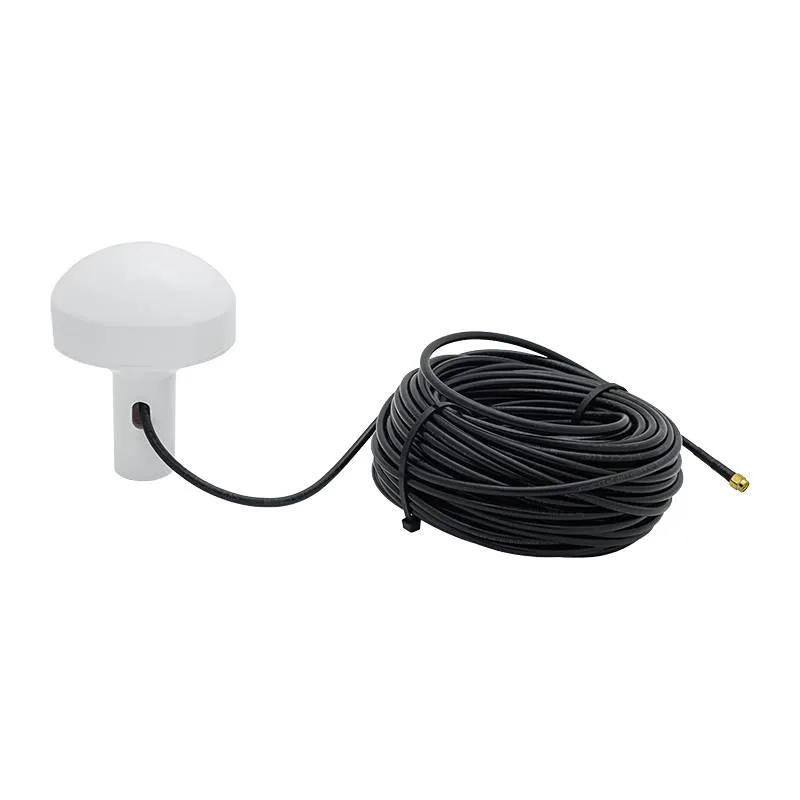

2. Внешняя антенна GPS/ГЛОНАСС с кабелем 25 м
3. Внутренняя антенна GPS/ГЛОНАСС с кабелем 5 м
4. Блок питания
5. Инструкция
