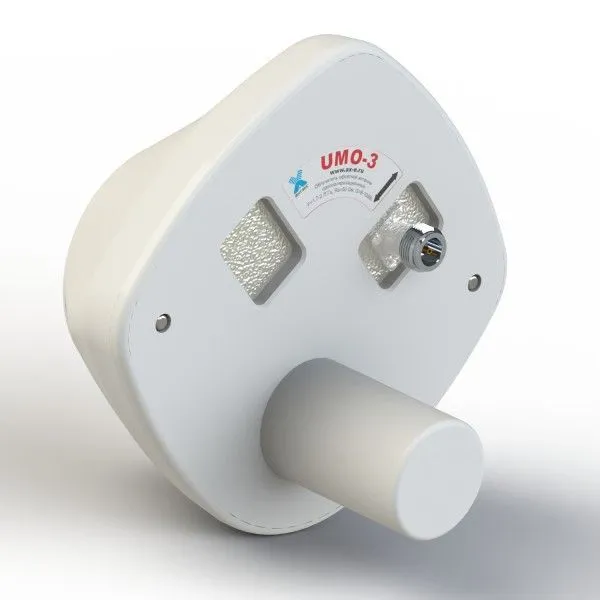

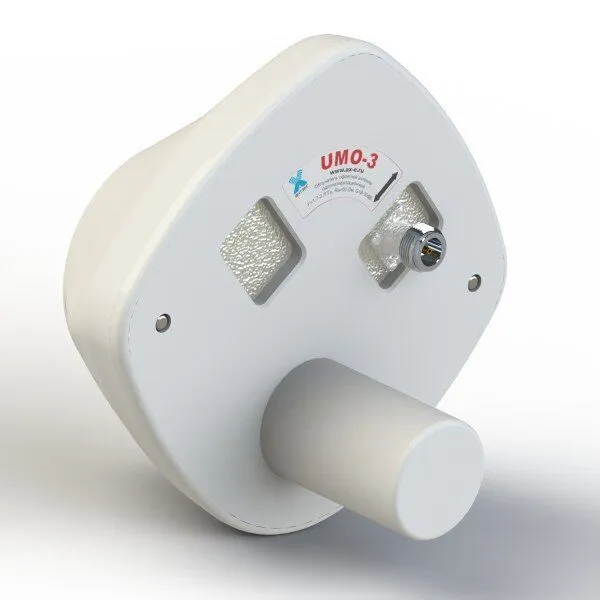

Облучатель 3G/4G UMO-3

Облучатель 3G/4G UMO-3
2877519409
Облучатели для тарелок,

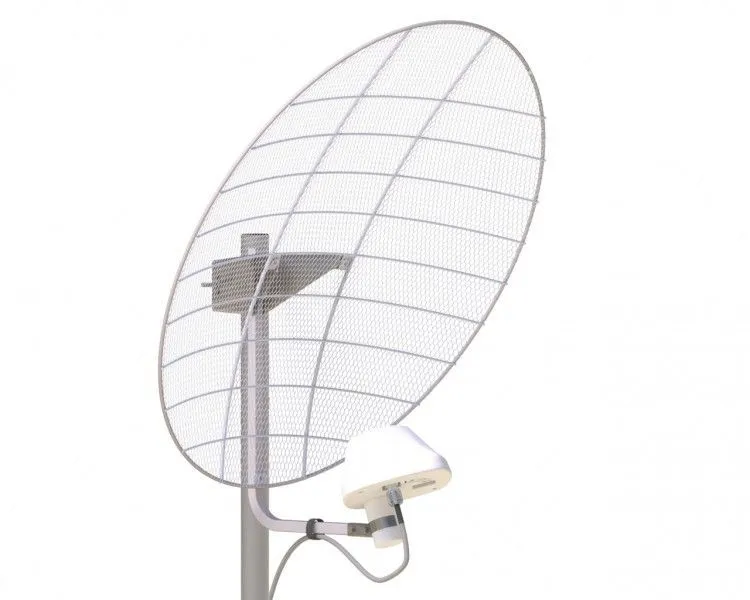

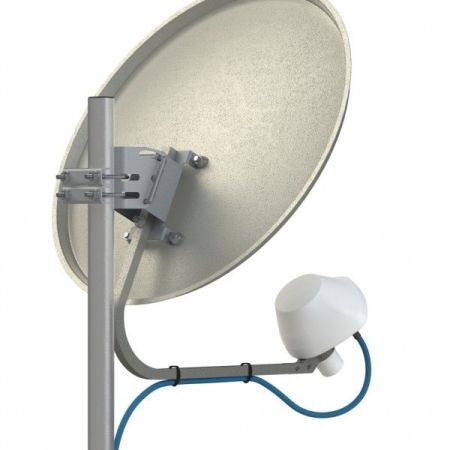

Облучатель офсетной параболической антенны UMO-3  предназначен для увеличения дальности работы 3G/4G-модемов диапазона 1700-2700МГц.

Достоинства облучателя UMO-3:

  • Работа в широкой полосе частот, с большинством скоростных стандартов LTE и 3G
  • Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
  • При использовании двух рефлекторов и двух облучателей можно организовать антенную систему MIMO с пространственным разносом и получить максимальное качество связи
  • Излучающие элементы  облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.

Для соединения с модемом  используется кабель с волновым сопротивление 50 Ом и разъемом  N-male. Для реализации режима MIMO, при работе с 4G модемами имеющими два разъема, требуется вторая антенна!



Комплект поставки:

  • Облучатель UMO-3
  • Инструкция по установке (скачать)
  • Упаковка из микрогофрокартона или полиэтилена



Характеристики:

Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G

при 0,55м

19/20 dBi

 (20/17 гр.)

при 0,6м

20/21dBi

(18/16 гр.)

при 0,9м

23/24 dBi

 (12/10 гр.)

при 1,3м

26/27 dBi

 (9/8 гр.)

при 1,5м

28/29 dBi

 (7/6 гр.)

Результирующее усиление (и ширина ДН)

при различных диаметрах офсетной параболической антенны в стандарте LTE2600

при 0,55м

21,5 dBi

 (14 гр.)

при 0,6м

22,5dBi

(13 гр.)

при 0,9м

25,5 dBi

 (9 гр.)

при 1,3м

28 dBi

 (6 гр.)

при 1,5м

30 dBi

 (5 гр.)

Поляризация

Вертикальная/ горизонтальная / наклонная

Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град

86 - 130

Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град

104 - 116

Входное сопротивление, Ом

50

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

10

Механические характеристики

Габаритные размеры, мм

140 х 140 х 140

Вес, г 300

Разъем

N-female

 Материал защитного кожуха

Поликарбонат+ABS

Материал антенны

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Рейтинг:
(0 голосов)
Артикул: 35-1714
Облучатель 3G/4G UMO-3
Диапазон: 3G/UMTS 2100 , 4G/LTE 2600
Волновое сопротивление, Ом: 50 Ом (разъем N-female)
+
1 900

Самовывоз
СПб, ул. Седова, д. 11, лит. А, ТЦ "Эврика", пав. 203 (2 этаж)
или любой Пункт выдачи Boxberry

Доставка
по Москве
на следующий рабочий день - 400 руб.
по Санкт-Петербургу в день заказа или на следующий рабочий день - 400 руб.
Ленинградская обл. и отдалённые районы СПб 1-2 дня - 700 руб.
Регионы РФ - 700 руб.

% Как получить скидку


Купить в один клик
Телефон *
Ваш комментарий к заказу
