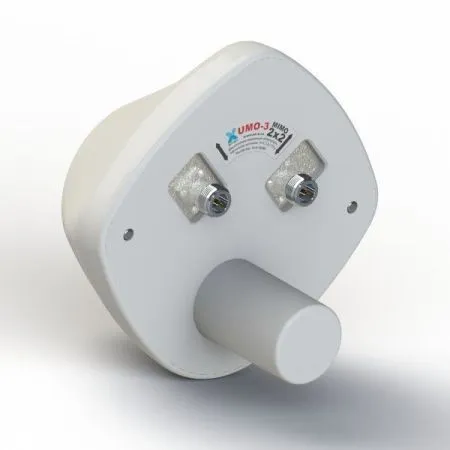

Облучатель 3G/4G UMO-3 MIMO 2x2
Облучатель офсетной параболической антенны UMO-3 MIMO 2x2 предназначен для использования с 3G/4G модемами/роутерами и другими устройствами MIMO 2х2 диапазона 1.7-2.7ГГц. Использование при работе систем MIMO 2x2 позволяет получить максимальную скорость приема/передачи данных, предоставляемых оператором.
Достоинства облучателя UMO-3 MIMO 2x2:
- Облучатель имеет два разъема, соответствующие ортогональным поляризациям излучаемого сигнала.
- Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.
- Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.

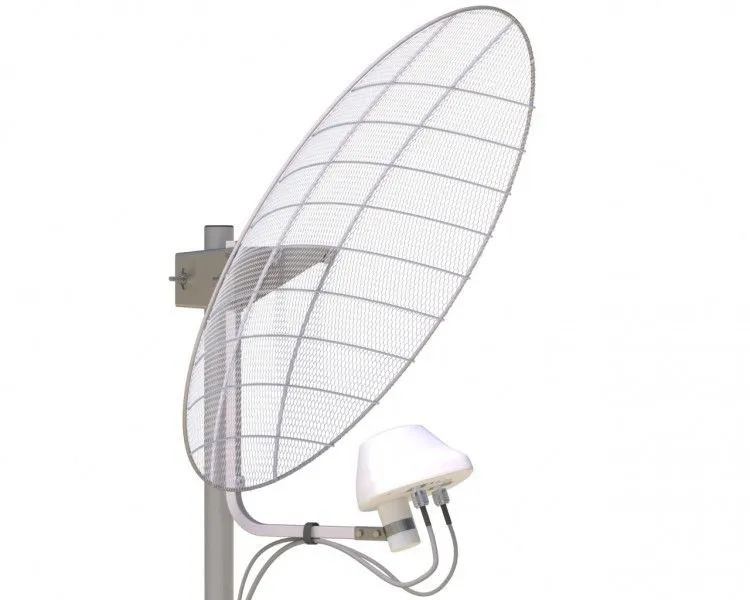

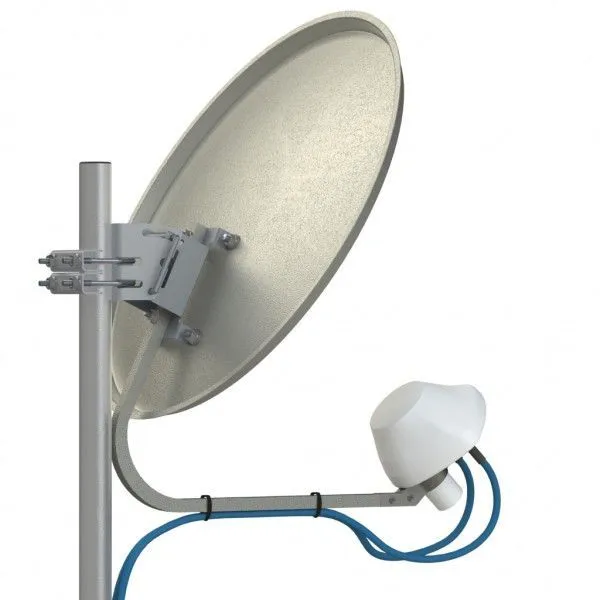

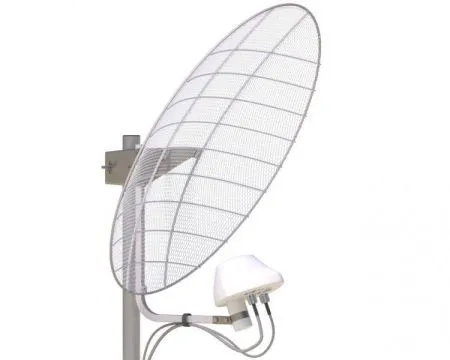

- Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6).
- Излучающие элементы облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.
Для соединения с модемом используется два кабеля с волновым сопротивление 50 Ом и разъемами N-male. Облучатель предназаначен для модема имеющего два разъема!
Комплект поставки:
- Облучатель UMO-3 MIMO 2х2
- Инструкция по установке
- Упаковка из микрогофрокартона или полиэтилена
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
Характеристики:
|
Рабочий диапазон частот, МГц |
1700-2700 |
|
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G |
при 0,55м - 15/17 dBi - (20/17 гр.) |
|
Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандарте LTE2600 |
при 0,55м - 20,5 dBi - (14 гр.) |
|
Собственный коэффициент облучателя, dBi |
8÷10 |
|
Поляризация |
Вертикальная + горизонтальная / X-pol |
|
Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град |
86 - 130 |
|
Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град |
104 - 116 |
|
Входное сопротивление, Ом |
50 |
|
Развязка между входами в рабочем диапазоне, dB |
Более 28 |
|
КСВ в рабочем диапазоне частот, не более |
1,8 |
|
Допустимая мощность, Вт |
10 |
|
Габаритные размеры, мм |
140 х 140 х 140 |
|
Вес, г |
350 |
|
Разъем |
2 х N-female |
|
Материал защитного кожуха |
Поликарбонат+ABS |
|
Материал антенны |
оцинкованная сталь |
|
Защитное покрытие |
порошковая полимерная краска |
