Тип антенны |
Направленная |
|
Рабочий диапазон частот, мГц |
1700-2700 |
|
Коэффициент усиления антенны |
1700-1880 МГц: -24дБ. ±1 дБ. |
|
Поляризация |
Линейная. Горизонтальная, вертикальная. |
|
Угол диаграммы направленности по уровню -3Дб |
H ±7 º; E ±8 º |
|
Максимальная подводимая мощность, Вт |
не более 100 |
|
К.С.В.Н. |
менее 1,5 на участок 1710-2700 МГц |
|
Входное сопротивление, Ом |
50 |
|
Температура эксплуатации °С |
-50..+40 |
|
Допустимая ветровая нагрузка, м/с |
25 |
|
Масса антенны, кг БРУТТО/НЕТТО |
2 |
|
Тип используемого разъема |
2 х SMA, male ( вилка ) |
|
Максимальный диаметр опоры, мм |
54 мм |
|
Исполнение |
Всепогодное |
|
Материал корпуса |
Облучатель: ABS пластик. Устойчивый к ультрафиолетовому излучению. Рефлектор: проволока ст10 защищённая полимерным покрытием.
|
|
Фокусное расстояние рефлектора (мм) |
350 |
|
Развязка между каналами (дб) |
не менее -18 |
|
Размер |
130 x 680 x 780 мм |
|
Вес |
2,7 кг |

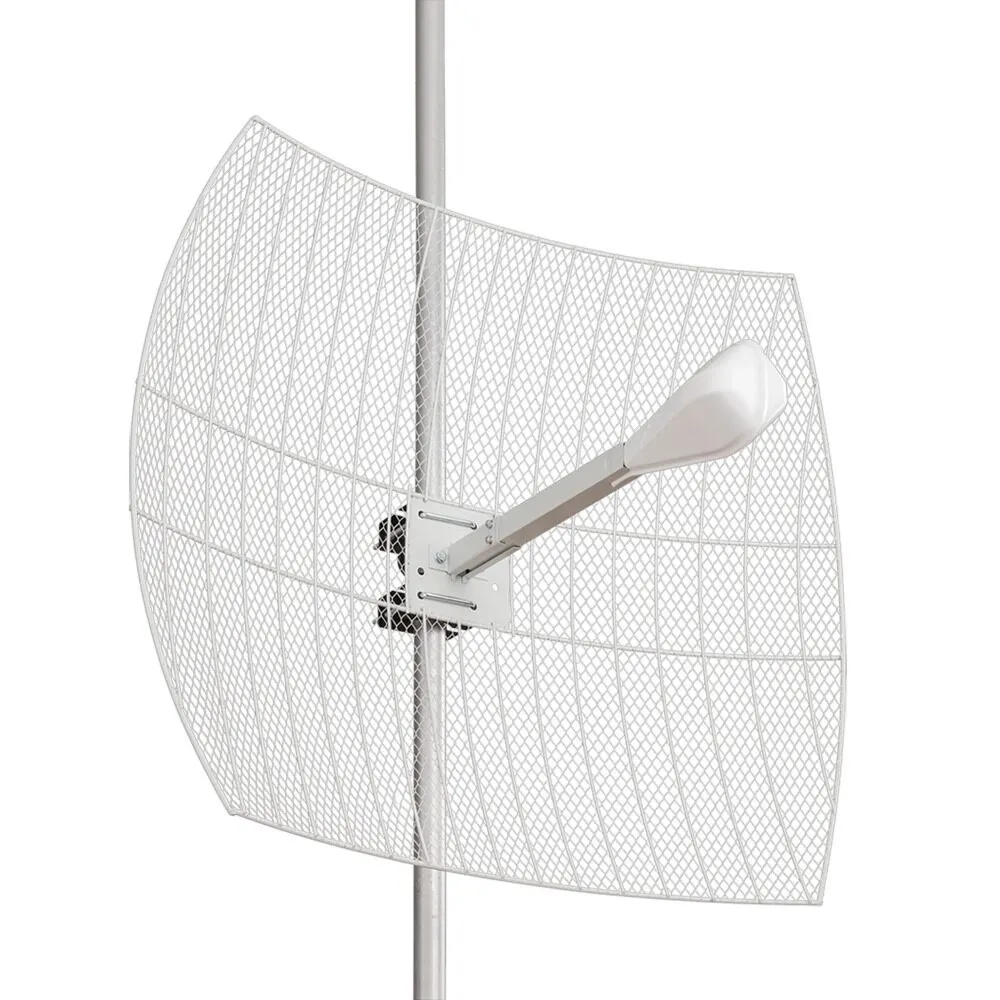

Параболическая MIMO антенна PRISMA MIMO 24 предназначена для работы в сетях LTE 1800, 3G (UMTS 2100), Wi-Fi 2400, LTE 2600 на частотах от 1700 МГц до 2700 МГц.
Конструкция антенны разработана совместно российскими компаниями Крокс и Миглинк и позволяет передавать данные на значительное расстояние (до 20 км) в условиях прямой оптической видимости. Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.
Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.
Преимущества антенны PRISMA MIMO 24:
- высокое усиление 24 дБ
- поддерживает всех операторов
- большая дальность работы
- небольшой вес
- отсутствие раскачки на ветру
Конструкция антенны состоит из:
- MIMO Облучателя;
- Проволочного параболического прямо-фокусного рефлектора;
- Креплений облучателя и креплений рефлектора.
Облучатель антенны оснащен двумя кабелями RG58 длиной 45 см с разъемами SMA-male. Это позволяет производить подключение антенны непосредственно к гермобоксу.
Рефлектор окрашен порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.
С помощью этой антенны можно обеспечить уверенную связь с базовой станцией на расстоянии до 20 км в условиях прямой видимости.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки на сильном ветре.
Комплектация:
- Параболический сетчатый рефлектор
- Облучатель MIMO 1700-2700 МГц
- Комплект крепежа
- Руководство по эксплуатации (паспорт)
|
Тип антенны |
Направленная |
|
Рабочий диапазон частот, мГц |
1700-2700 |
|
Коэффициент усиления антенны |
1700-1880 МГц: -24дБ. ±1 дБ. |
|
Поляризация |
Линейная. Горизонтальная, вертикальная. |
|
Угол диаграммы направленности по уровню -3Дб |
H ±7 º; E ±8 º |
|
Максимальная подводимая мощность, Вт |
не более 100 |
|
К.С.В.Н. |
менее 1,5 на участок 1710-2700 МГц |
|
Входное сопротивление, Ом |
50 |
|
Температура эксплуатации °С |
-50..+40 |
|
Допустимая ветровая нагрузка, м/с |
25 |
|
Масса антенны, кг БРУТТО/НЕТТО |
2 |
|
Тип используемого разъема |
2 х SMA, male ( вилка ) |
|
Максимальный диаметр опоры, мм |
54 мм |
|
Исполнение |
Всепогодное |
|
Материал корпуса |
Облучатель: ABS пластик. Устойчивый к ультрафиолетовому излучению. Рефлектор: проволока ст10 защищённая полимерным покрытием.
|
|
Фокусное расстояние рефлектора (мм) |
350 |
|
Развязка между каналами (дб) |
не менее -18 |
|
Размер |
130 x 680 x 780 мм |
|
Вес |
2,7 кг |
