Рабочий диапазон частот, МГц |
790÷960/1700÷2700 |
Коэффициент усиления, dBi |
2 х15÷18/24÷26 |
Ширина ДН, град |
18÷21/7÷11 |
Уровень боковых лепестков, дБ |
<-8.5/<-16 |
Отношение вперед/назад, дБ |
>16/>23 |
Входное сопротивление, Ом |
50 |
КСВ в диапазоне 3G/4G/WIFI, не более |
2.5 |
Развязка между портами, дБ |
Более 25÷30 |
Допустимая мощность, Вт |
10 |
Поляризация |
Вертикальная + горизонтальная, X-pol |
Масса с креплением, г |
5800 |
Габаритные размеры, мм |
1102 х 1102 х 540 |
Разъемы |
2 х N-female |
Материал антенны |
Сталь, оцинкованная сталь, алюминий |
Материал защитной коробки |
Поликарбонат |
Рабочий температурный диапазон |
-50 …. +80°С |
Мощная широкополосная антенна 2G/3G/4G/WIFI с высокой ветроустойчивостью и разборной конструкцией. Коэффициент усиления 15-26 dBi. F=790-960/1700-2700 МГц. Ra=50 Ом. Рекомендуется для использования в комплекте с 3G/4G модемами и роутерами на дальних расстояниях.
Общие сведения
Параболическая антенна Vika-1.1-800/2700N MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
- 4G (LTE800, LTE900, LTE1800, LTE2100, LTE2300 LTE2600)
- 3G (UMTS 2100, UMTS900)
- 2G (GSM1800, GSM900)
- WI-FI (IEEE 802.11b, g, n)
и в других системах диапазона 790-960/1700-2700 МГц.

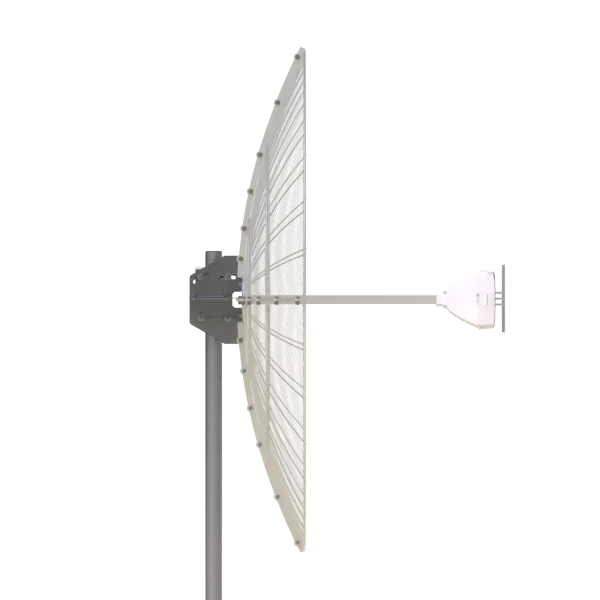

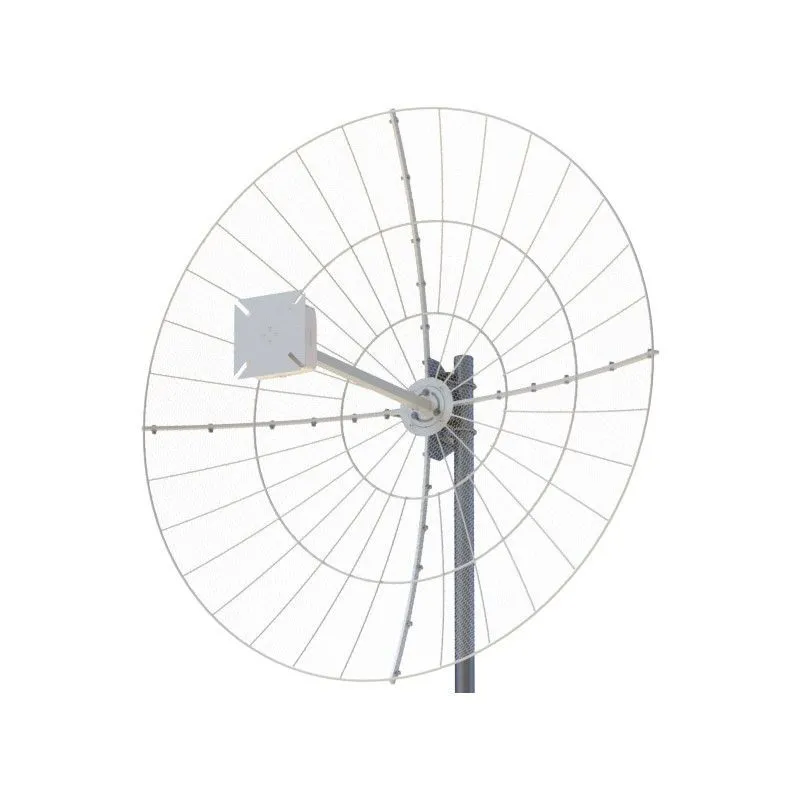

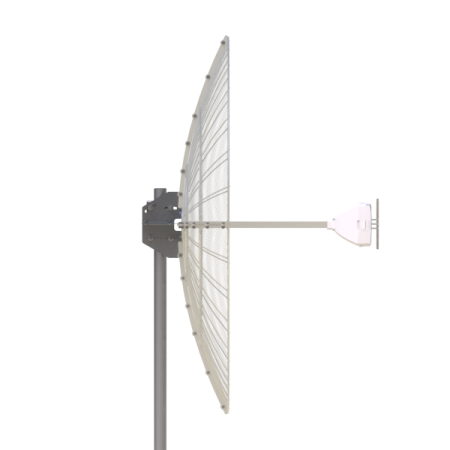

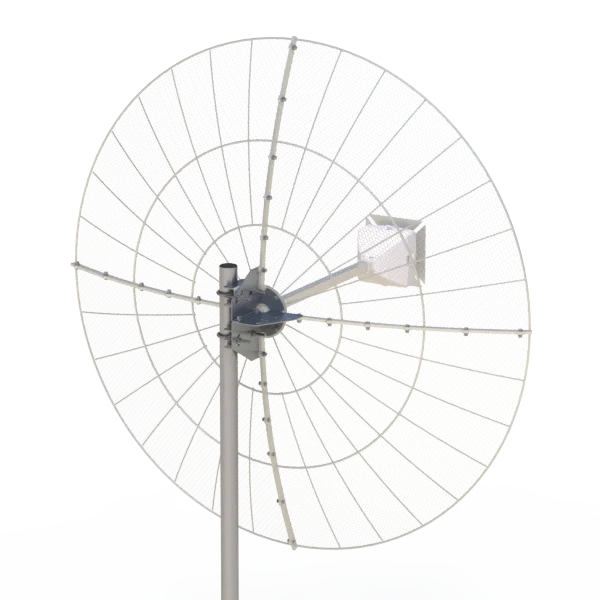

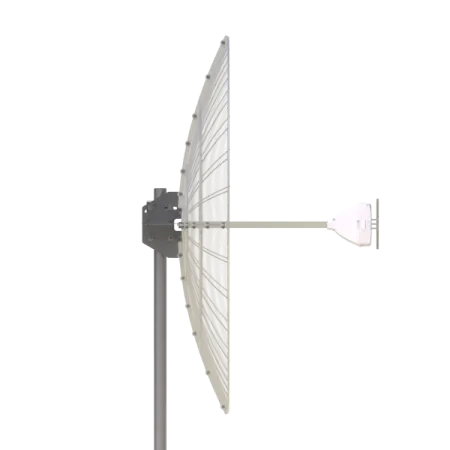

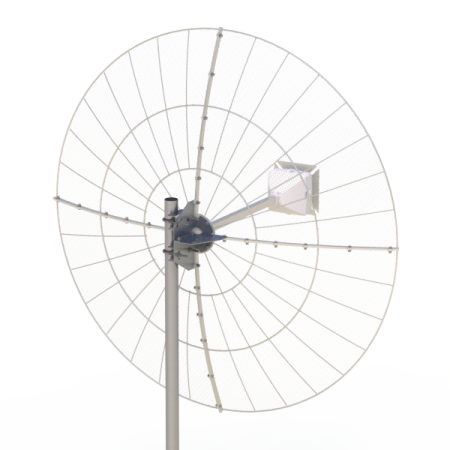

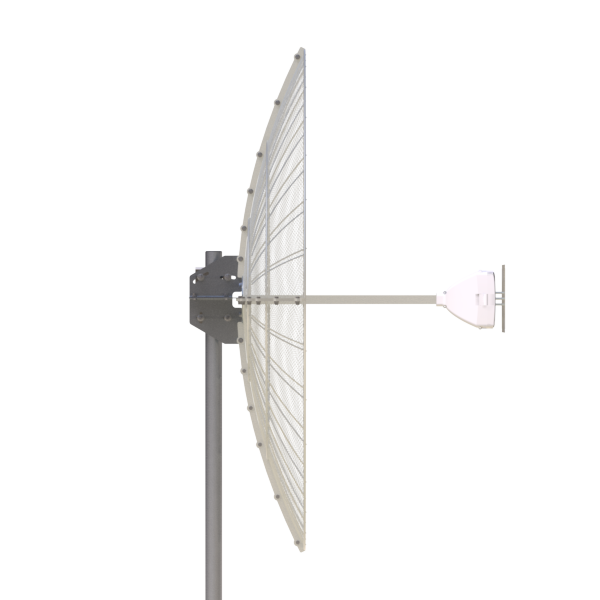

Vika-1.1-800/2700N MIMO является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности, идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.
Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов.
В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!
Узел крепления антенны имеет защитное гальваническое покрытие, сегменты и держатель облучателя покрыты порошковой краской.
Достоинства антенны Vika-1.1-800/2700N MIMO:
- Высокий коэффициент усиления во всех LTE-диапазонах
- Низкая парусность благодаря ячеистой структуре рефлектора
- Высокая погодозащищенность облучателя благодаря защитному корпусу
- Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте
- Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при смене частот (стандарта) оператора
- Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша уровне сигнала в самых тяжелых условиях приема. Четкая фиксация жесткой штанги облучателя за три точки к рефлектору.
- Полная совместимость с технологией MIMO 2x2 или Diversity.
- Двойная порошковая окраска зеркала, оцинкованные трущиеся при настройке узлы крепления
- Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)
Подключение к модему:
Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки.
Комплектация:
- Антенна Vika-1.1-800/2700N MIMO в разобранном виде
- Узел крепления на мачту
- Инструкция по установке
- Упаковка (картон+полиэтилен)
Рабочий диапазон частот, МГц |
790÷960/1700÷2700 |
Коэффициент усиления, dBi |
2 х15÷18/24÷26 |
Ширина ДН, град |
18÷21/7÷11 |
Уровень боковых лепестков, дБ |
<-8.5/<-16 |
Отношение вперед/назад, дБ |
>16/>23 |
Входное сопротивление, Ом |
50 |
КСВ в диапазоне 3G/4G/WIFI, не более |
2.5 |
Развязка между портами, дБ |
Более 25÷30 |
Допустимая мощность, Вт |
10 |
Поляризация |
Вертикальная + горизонтальная, X-pol |
Масса с креплением, г |
5800 |
Габаритные размеры, мм |
1102 х 1102 х 540 |
Разъемы |
2 х N-female |
Материал антенны |
Сталь, оцинкованная сталь, алюминий |
Материал защитной коробки |
Поликарбонат |
Рабочий температурный диапазон |
-50 …. +80°С |
