Тип исполнения |
Параболическая |
|
Рабочий диапазон частот, мГц |
800-2700 |
|
Коэффициент усиления антенны, дБ |
27 |
|
Поляризация |
Линейная |
|
КСВ в рабочем диапазоне частот, не более |
2 |
|
Волновое сопротивление, Ом |
50 (N, SMA разъём) |
|
Разъём |
2 х SMA, male ( вилка ) |
|
Допустимая ветровая нагрузка, м/с |
25 |
|
Температура эксплуатации °С |
-40 … +60 |
|
Максимально допустимая влажность воздуха, % |
100 |
|
Развязка между портами не менее, дБ |
20 |
|
Стандарт связи |
LTE 2600 |
|
Тип монтажа |
на трубу |
|
Габариты (длина , ширина , высота ), мм |
1 060 x 1 060 x 142 |
|
Габариты в упаковке (длина , ширина , высота ), мм |
550 x 760 x 150 |
|
Масса в упаковке, грамм |
5100 |

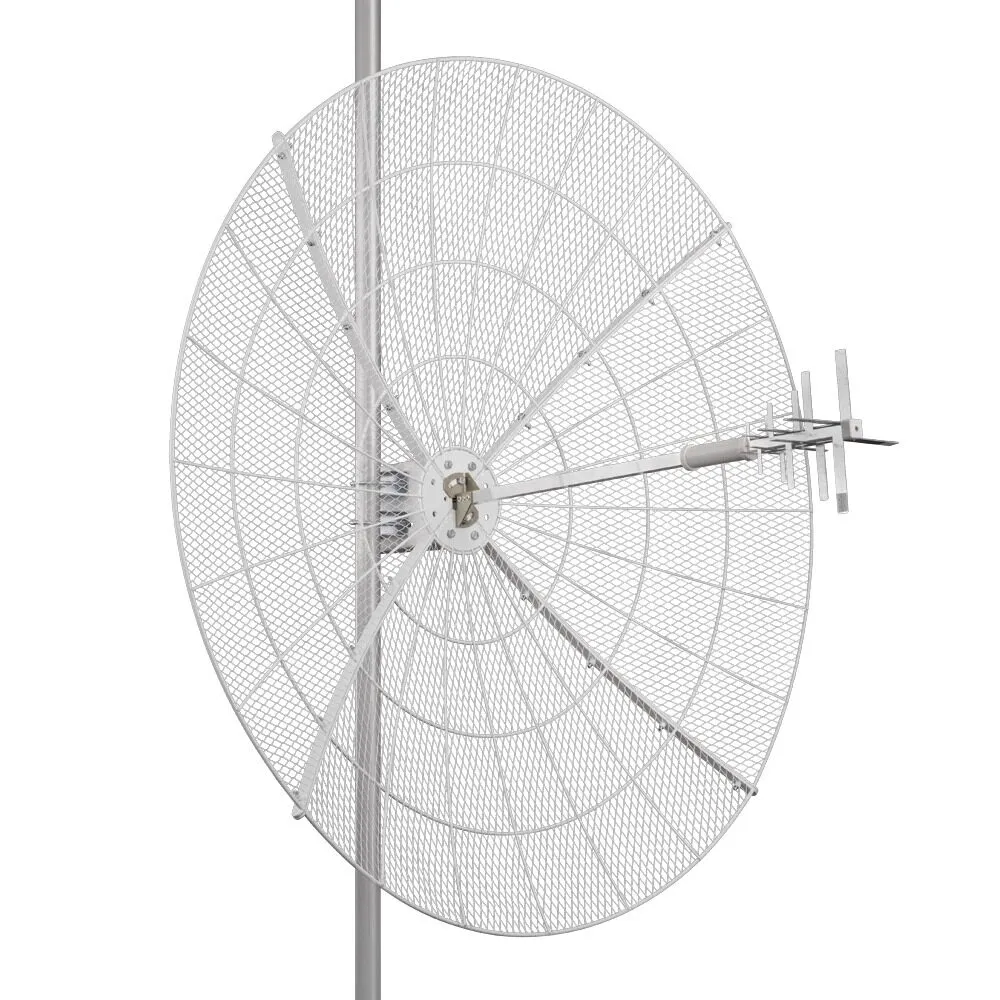

Антенна PRISMA 3G/4G MIMO - это параболическая широкополосная направленная MIMO антенна с коэффициентом усиления 27 дБ. Антенна поддерживает технологию LTE advanced и предназначена для работы с LTE модемами cat.6, cat.9, cat.12 с возможностью агрегации частот, роутерами и другим оборудованием, работающим в частотном диапазоне 800-2700 МГц.
Антенна работает в беспроводных сетях связи с оборудованием стандартов:
- 4G - LTE 800, 1800, 2100, 2300, 2600
- 3G - UMTS 900, 2100
- Wi-Fi 2400
Конструкция антенны позволяет передавать данные на значительное расстояние (до 40 км) в условиях прямой оптической видимости. Крепление облучателя позволяет изменять поляризацию путем поворота, не откручивая его от антенны.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.
Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.

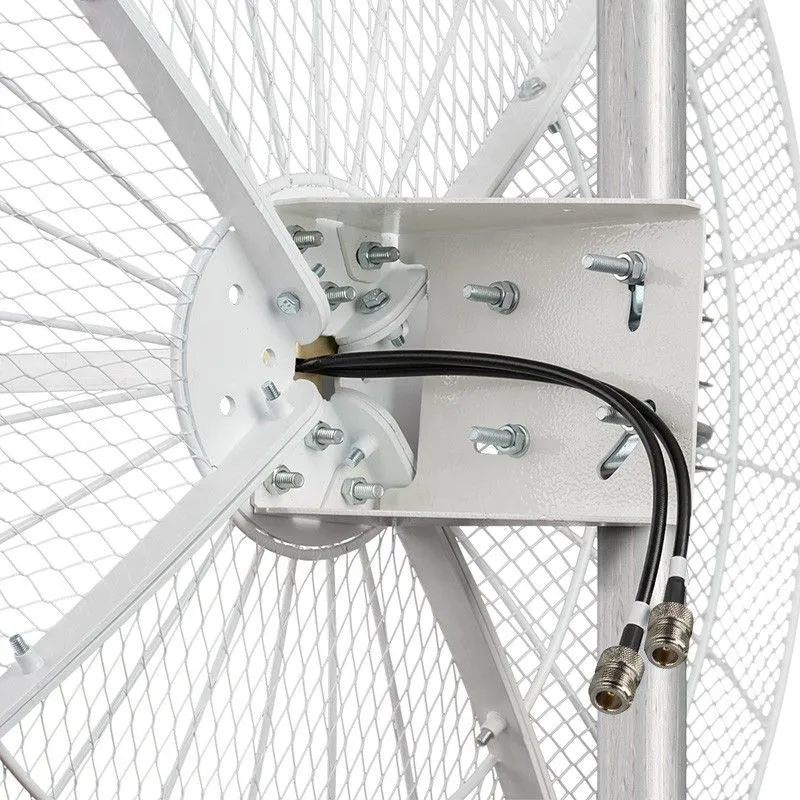

Облучатель антенны оснащен двумя кабелями RG-58 с разъемами SMA(male). Антенну можно использовать с гермобоксом, например к KG-SMAx2.
Преимущества антенны PRISMA 3G/4G MIMO:
- широкий диапазон рабочих частот 800-2700 МГц
- усиление 27 дБ
- возможность менять поляризацию, не снимая облучателя
- дальность работы до 40 км в прямой видимости
- небольшой вес
- разборная конструкция
- отсутствие раскачки на ветру

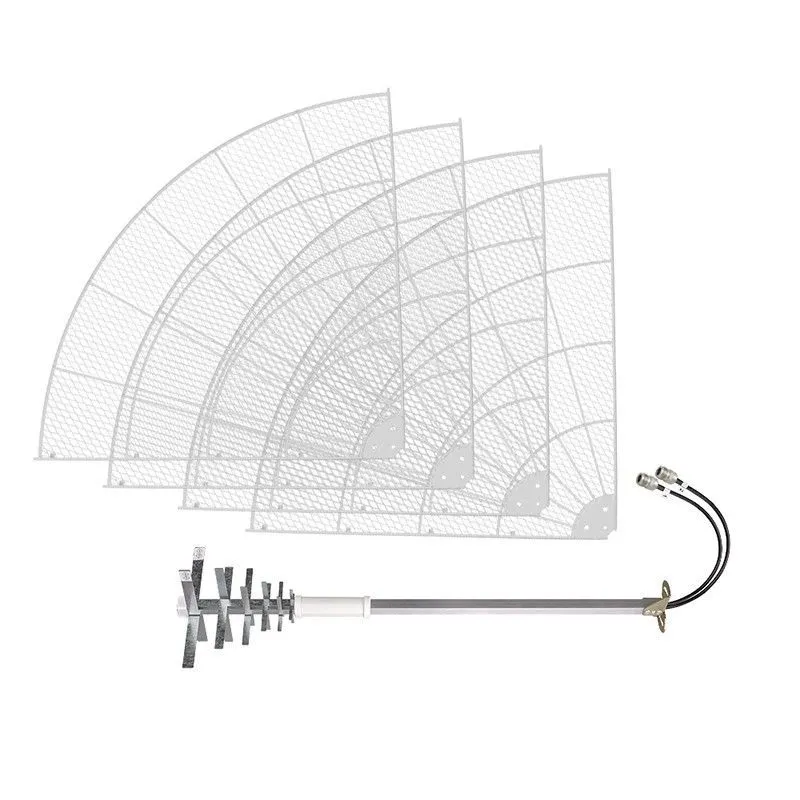

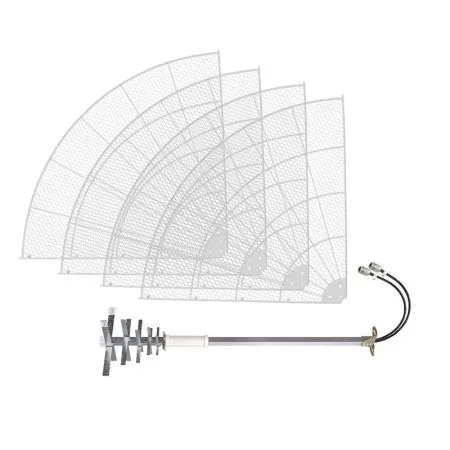

Конструкция антенны состоит из:
- MIMO облучателя
- Проволочного параболического прямо-фокусного рефлектора.
- Креплений облучателя и креплений рефлектора.
Рефлектор окрашен цинковым грунтом и порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.
Комплектация:
- Разборный параболический рефлектор 27 дБ
- Облучатель MIMO 800-2700 МГц
- Крепежный комплект
- Руководство по эксплуатации (паспорт)
- Упаковка
|
Тип исполнения |
Параболическая |
|
Рабочий диапазон частот, мГц |
800-2700 |
|
Коэффициент усиления антенны, дБ |
27 |
|
Поляризация |
Линейная |
|
КСВ в рабочем диапазоне частот, не более |
2 |
|
Волновое сопротивление, Ом |
50 (N, SMA разъём) |
|
Разъём |
2 х SMA, male ( вилка ) |
|
Допустимая ветровая нагрузка, м/с |
25 |
|
Температура эксплуатации °С |
-40 … +60 |
|
Максимально допустимая влажность воздуха, % |
100 |
|
Развязка между портами не менее, дБ |
20 |
|
Стандарт связи |
LTE 2600 |
|
Тип монтажа |
на трубу |
|
Габариты (длина , ширина , высота ), мм |
1 060 x 1 060 x 142 |
|
Габариты в упаковке (длина , ширина , высота ), мм |
550 x 760 x 150 |
|
Масса в упаковке, грамм |
5100 |
