Разъём NM-1/2

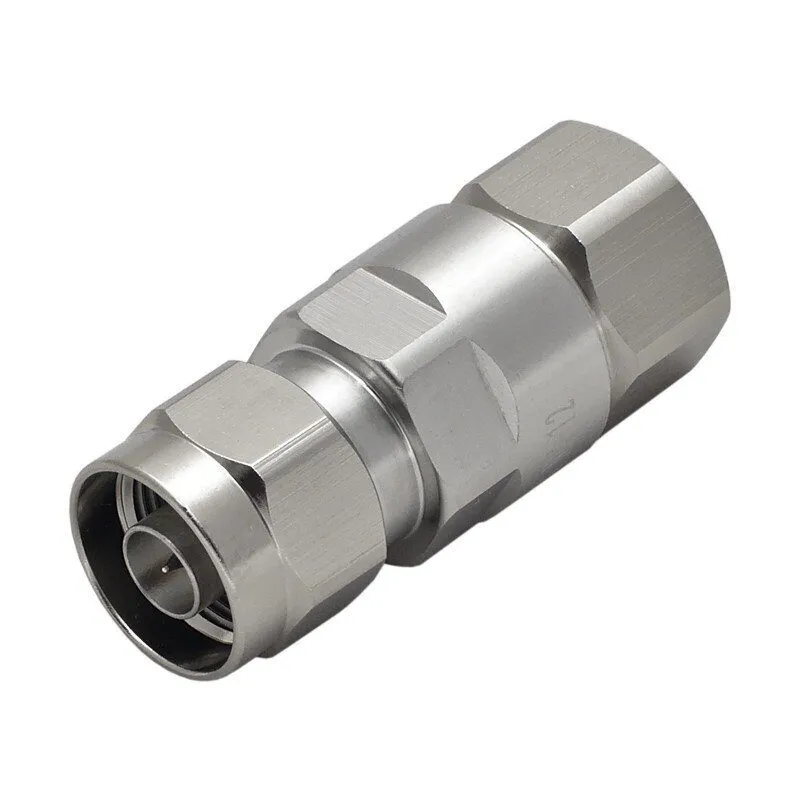

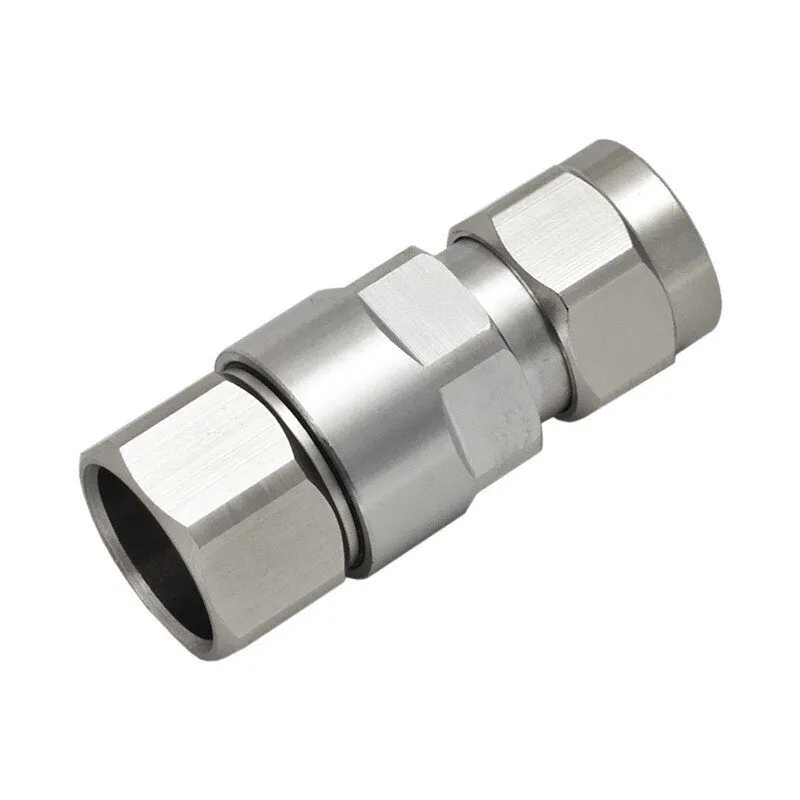

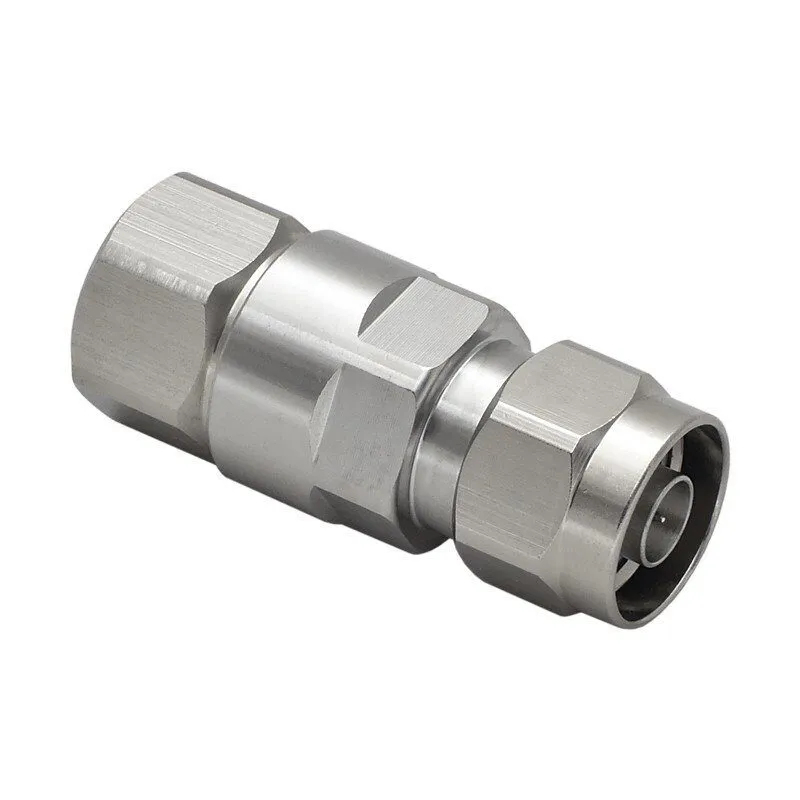

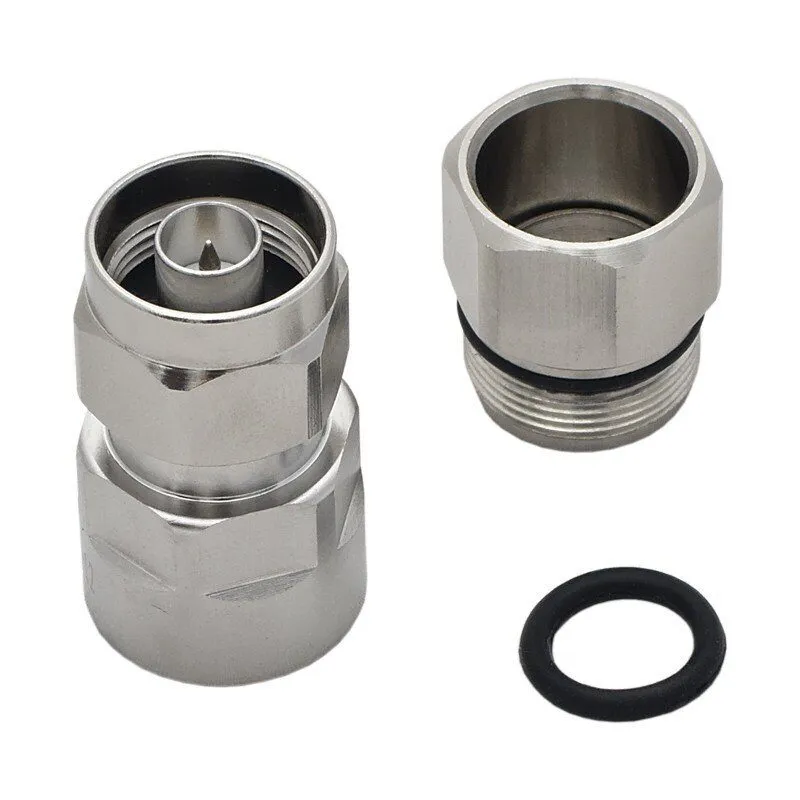

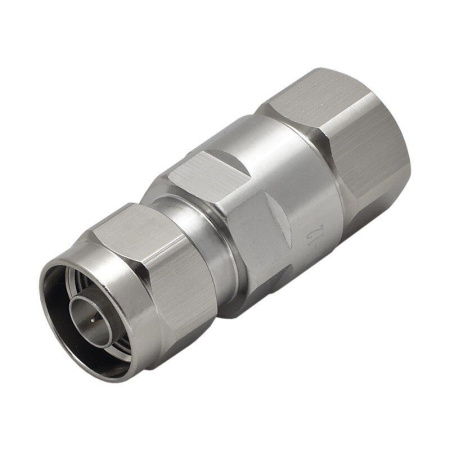

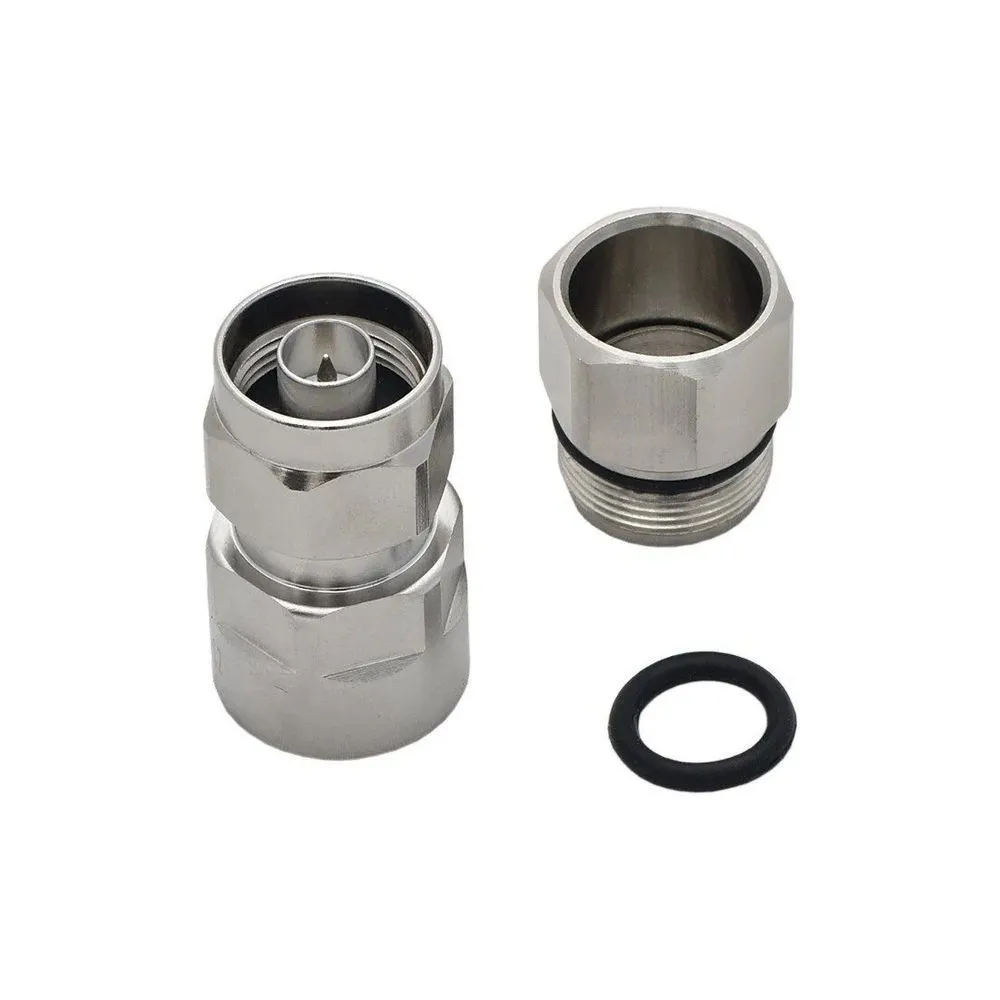

Разъем N-male («папа», вилка) прижимного типа для фидерного кабеля 1/2″. Коннектор не требует специального инструмента для монтажа и устанавливается на кабель без пайки или обжима. Центральный проводник фиксируется в разъеме при помощи цангового соединения. В комплект входит резиновое уплотнительное кольцо для дополнительной герметизации.
По сравнению с обычными коаксиальными кабелями, фидер формата 1/2″ имеет очень низкий коэффициент затухания и может использоваться для соединения радиоустройств, находящихся на большом расстоянии друг от друга. Многие крупные организации (сотовые операторы, инсталляционные компании) выбирают фидерный кабель для монтажа специализированного оборудования. Разъем NM-1/2 совместим с фидером 1/2″ большинства производителей (RFS, Acome и др.).
Разъем типа N — один из наиболее распространенных коннекторов, устанавливаемых на ВЧ-устройствах и антеннах сотовой связи. Как и другое отраслевое оборудование, этот разъем рассчитан на волновое сопротивление 50 Ом. Максимальная передаваемая частота — 18 ГГц.
Разъемы N-type широко представлены в сфере радиотехнологий, в том числе в оборудовании для усиления сотовой связи. Резьбовое соединение и высокое качество материалов гарантируют надежный контакт при минимальных потерях сигнала. Коннектор N-типа сегодня по-прежнему является общепризнанным стандартом для ВЧ-устройств.
Характеристики
|
Разъем |
N-male |
|
Диаметр кабеля |
1/2″ |
|
Волновое сопротивление |
50 Ом |
|
Частотный диапазон |
0–18 ГГц |
|
Эффективность экранирования |
≥ 115 дБ |
|
Сопротивление внутреннего проводника |
≤ 0,8 мОм |
|
Сопротивление внешнего проводника |
≤ 0,25 мОм |
|
Уровень интермодуляционных искажений третьего порядка (IM3) |
≤ -158 дБн |
|
Вносимые потери |
≤ 0,1 дБ |
|
Сопротивление изоляции |
≥ 5000 МОм |
|
Электрическая прочность диэлектрика |
2500В |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,08 на частоте частоте 0,8–1 ГГц ≤ 1,1 на частоте частоте 1,7–2,5 ГГц |
|
Материал центрального пина |
посеребренная латунь |
|
Материал внутреннего проводника |
посеребренная бронза |
|
Диэлектрик |
фторопласт |
|
Материал корпуса и внешнего проводника |
латунь с триметаллическим покрытием |
|
Материал уплотнителя |
силиконовая резина |
|
Монтаж на гофру |
прижимной |
|
Монтаж центрального контакта |
цанга |
|
Конструктивное исполнение |
прямое |
|
Температура эксплуатации |
от -65°С до +165°С |
|
Температура хранения |
от -65°С до +165°С |
|
Вес |
60 г |
