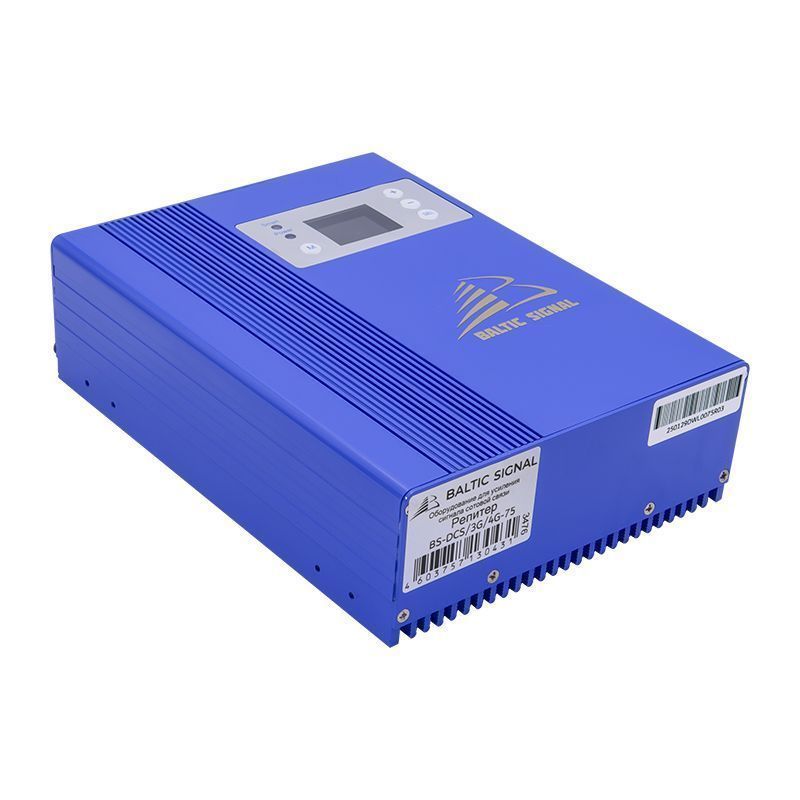

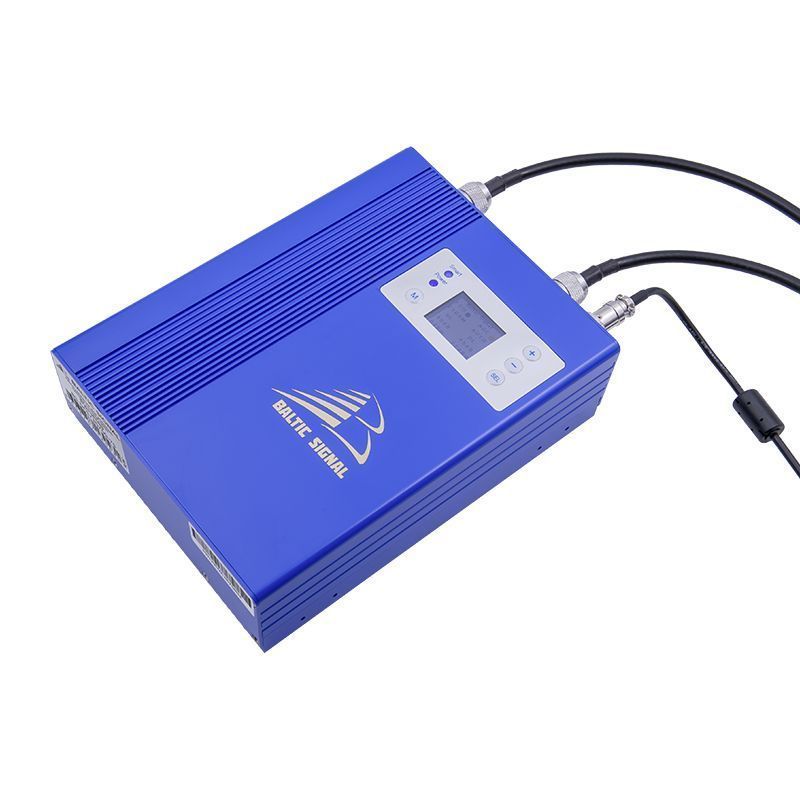

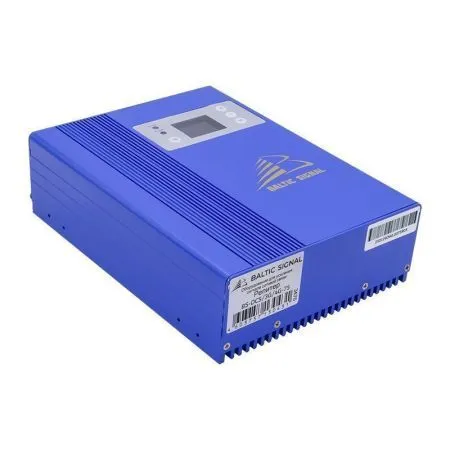

Репитер Baltic Signal BS-DCS/3G/4G-75 (75 дБ, 320 мВт)

Современный Smart-усилитель связи и интернета BS-DCS/3G/4G-75 спроектирован специально для помещений с повышенной проходимостью. Благодаря поддержке 3 диапазонов частот, прибор устраняет обрывы голосовой связи и стабилизирует интернет-соединение сразу трех технологий мобильной связи: GSM (2G), UMTS (3G) и LTE (4G). Частотные диапазоны, которые поддерживаются репитером, обыкновенно используются для сотового покрытия в урбанизированных территориях.

Установка системы усиления помогает улучшить связь при слабом сигнале, вызванном большим расстоянием до сотовой вышки, сложным размещением помещения (цокольный этаж, глубина здания) или изолирующими материалами (металлическая облицовка, стеклопакеты с затемнением).

Усиление всех поколений связи одним прибором

Модель BS-DCS/3G/4G-75 повышает мощность трех диапазонов частот: 1800, 2100 и 2600 МГц. Эти частоты применяются всеми операторами для построения сотовых сетей в городских условиях, при плотном размещении базовых станций. Комбинируя и используя совместно эти диапазоны, операторы обеспечивают поддержку голосовых вызовов и мобильного интернета на всех типах устройств:

• Сотовые сети GSM (2G) на частоте 1800 МГц применяются для совместимости со старыми устройствами, которые не поддерживают более новые стандарты соединения. К таким устройствам относятся кнопочные «мобильники» и некоторые промышленные сотовые терминалы, которые используют GSM-канал для звонков, SMS или передачи данных в режиме EDGE;
• Мобильное подключение UMTS (3G) на частоте 2100 МГц является основным видом соединения для звонков, а также используется для доступа к интернету. Этот вид подключения доступен у всех операторов;
• Широкополосный интернет LTE и звонки VoLTE могут быть запущены на всех частотах, которые поддерживает репитер, включая высокую частоту 2600 МГц. Благодаря развитию современных 4G-сетей, абонентам доступен скоростной интернет с агрегацией частот, а также голосовые вызовы с повышенным качеством звучания и минимальной задержкой при соединении (VoLTE).

Усилитель трех диапазонов обычно устанавливается в помещениях, где происходит частая смена абонентов. Как правило, это офисы, коммерческие объекты и места массового скопления людей. Такой репитер будет полезен владельцам магазинов, кафе, отелей, паркингов, офисов и бизнес-пространств.

Мощность репитера, функции Smart и ручная настройка

Ретранслятор BS-DCS/3G/4G-75 повышает мощность входящего сигнала на 75 дБ. Выходная мощность может достигать 25 дБм (0,32 Вт). Производительности прибора достаточно, чтобы создать зону уверенного покрытия на площади до 400 м2. Окончательная площадь действия может колебаться от 100 до 400 м2 в зависимости от условий радиоприема и планировки здания.

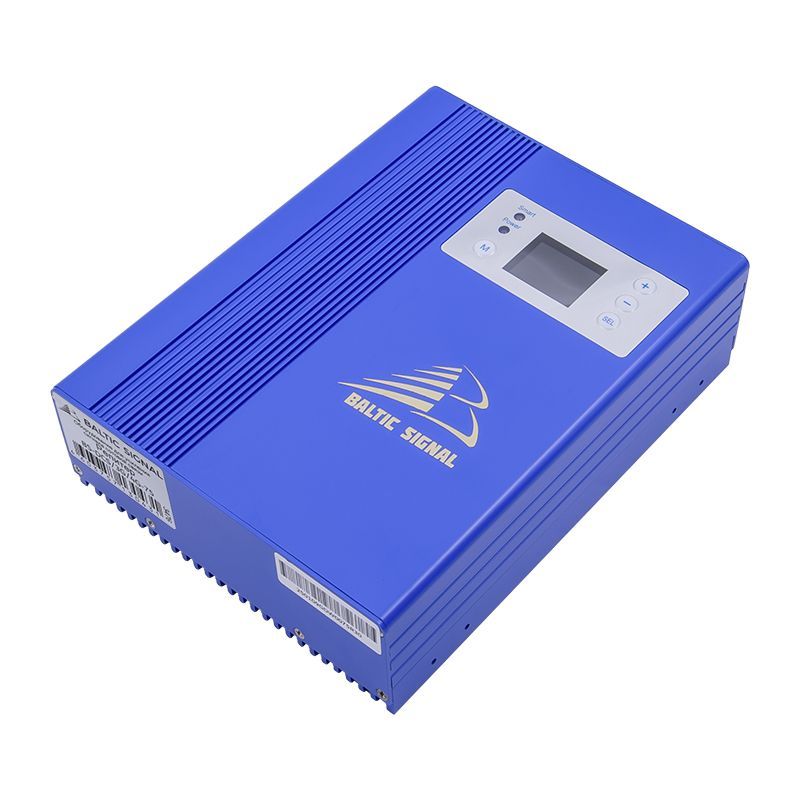

Основная информация о состоянии работы репитера (текущий коэффициент усиления, мощность сигнала, защита от перегрузки) приведена на ЖК-экране. Показатели на дисплее помогают настроить наружную антенну усилителя, а также быстро диагностировать и исправить возникающие в системе неполадки.

Эта модель усилителя снабжена Smart-функцией, которая представляет собой режим «автопилота». Режим Smart самостоятельно управляет параметрами репитера для наиболее производительной и комфортной работы. Интеллектуальный алгоритм постоянно изучает мощность входящего сигнала и не допускает возникновения сильной перегрузки или «закольцовки».

Двухэтапная защита помогает не только предотвратить выход репитера из строя, но также обезопасить сотовую сеть оператора от возможных помех.

• Экранные индикаторы AGC и ISO уведомят вас о превышении номинальной выходной мощности;
• Первый уровень защиты (AGC) указывает на перегрузку от 5 до 10 дБм;
• Второй уровень защиты (ISO) указывает на критическую перегрузку (15–20 дБм) и отключает модуль усилителя;
• При необходимости Smart-режим можно отключить и произвести ручную регулировку усиления в пределах 31 дБ с шагом 1 дБ. При этом настройка доступна раздельно для каждого диапазона и каждого направления (Downlink и Uplink).

Антенны для трехдиапазонного ретранслятора

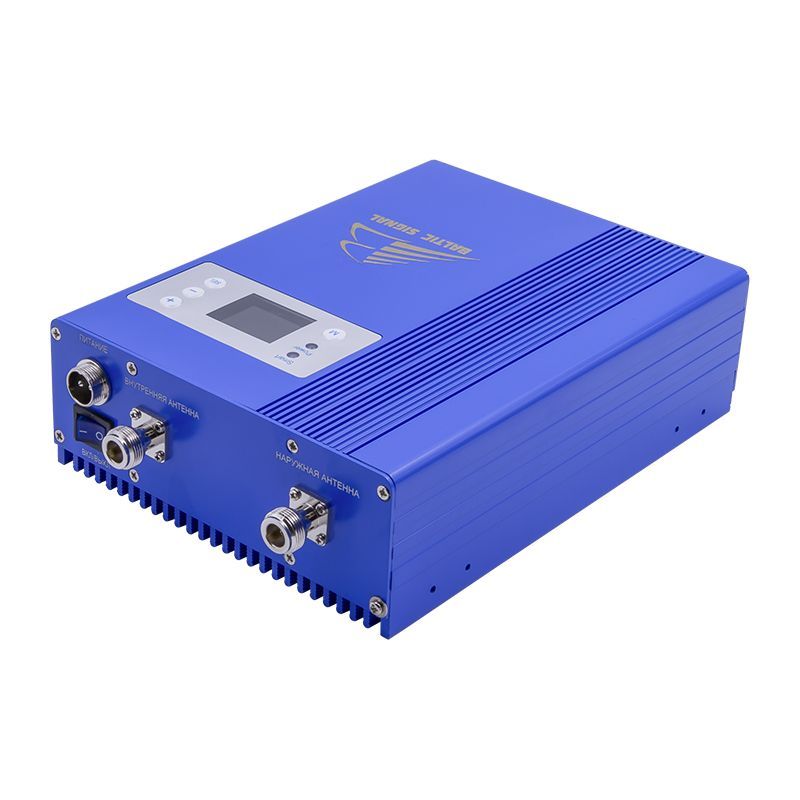

Модель BS-DCS/3G/4G-75 поставляется без антенн, необходимых для ретрансляции сигнала. Чтобы репитер работал, к нему необходимо подсоединить наружную антенну (уличную) и раздающую внутреннюю (комнатную). Для этого используются стандартизированные коннекторы N-типа (50 Ом). Эту модель рекомендуется использовать с готовым набором антенн Baltic Signal Set. Для сложных проектов усиления сеть антенн может быть расширена за счет нескольких комнатных излучателей, подключаемых к репитеру через делитель сигнала.

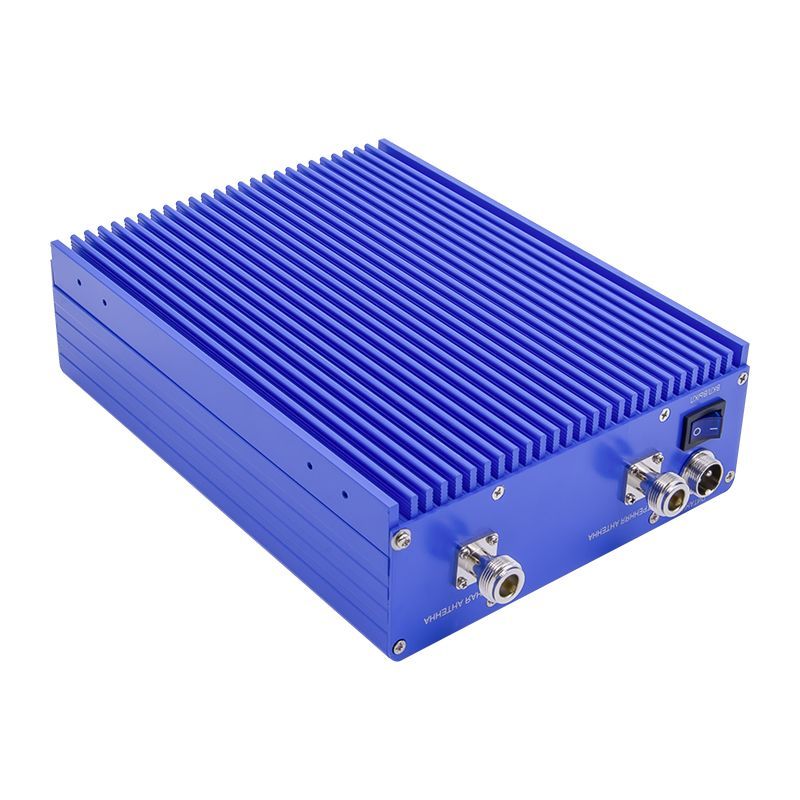

Репитер необходимо использовать только в крытом помещении при температуре воздуха от -10°С до +55°С. На корпусе размещен радиатор, отводящий тепло, клемма заземления и разъем питания. В комплект поставки входит сам трехдиапазонный «умный» репитер, адаптер питания, крепежные элементы и инструкция по настройке и эксплуатации.

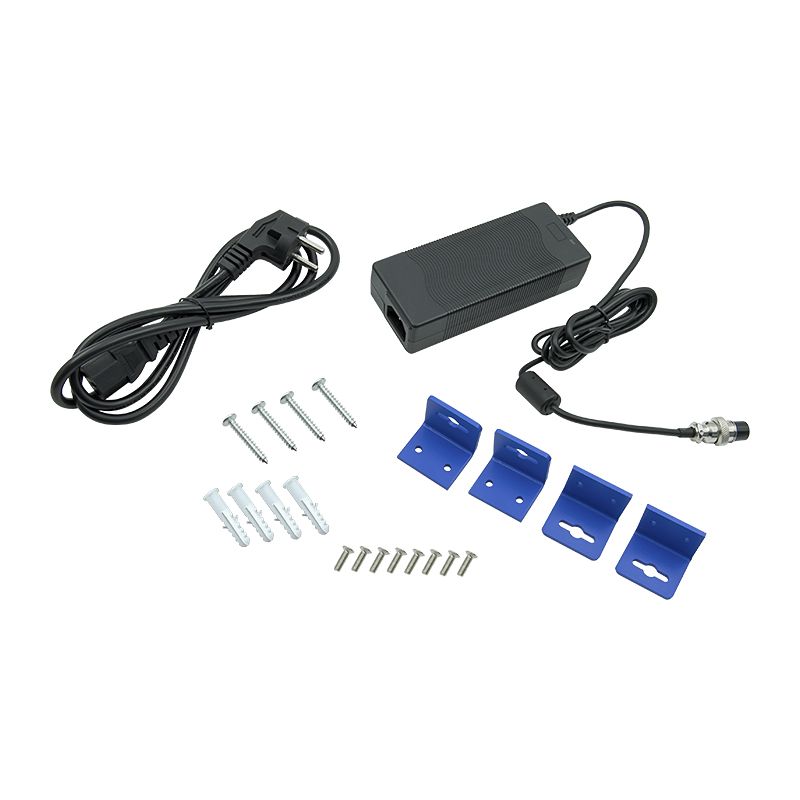

Комплектация:

1. Репитер
2. Адаптер питания
3. Комплект крепежа
4. Инструкция
