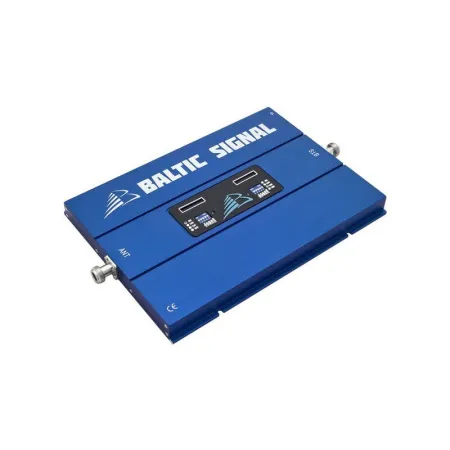

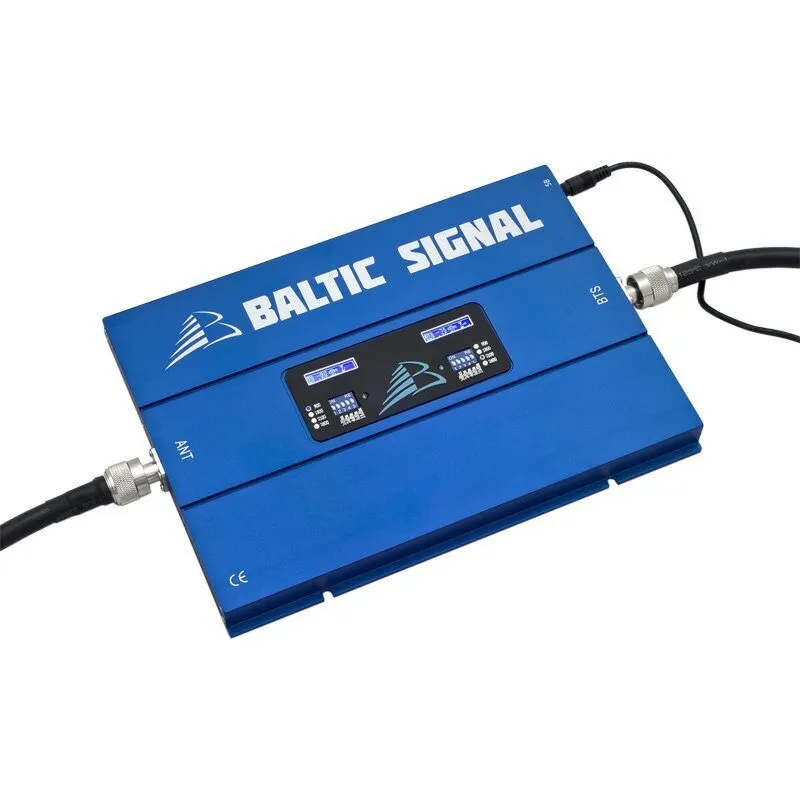

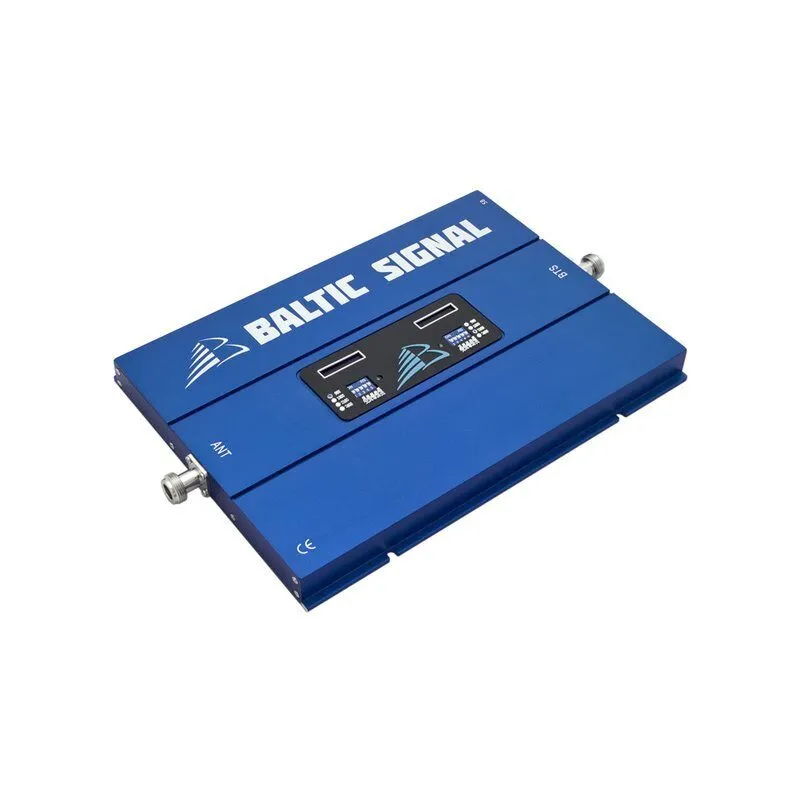

Репитер Baltic Signal BS-GSM/3G-70 (70 дБ, 200 мВт)

Baltic Signal BS-GSM/3G-70 — двухдиапазонный репитер для усиления мобильной связи внутри дома, квартиры, офиса или торгового помещения. Он работает на частотах 900 и 2100 МГц и помогает распределить принимаемый наружной антенной сигнал в помещениях, где стены и перекрытия ослабляют приём.

Какие сети поддерживает репитер

В диапазоне 900 МГц поддерживаются GSM-E900, UMTS-900 и LTE Band 8, в диапазоне 2100 МГц — UMTS-2100 и LTE Band 1. Это позволяет усиливать голосовую связь и мобильный интернет при наличии соответствующей сети оператора по адресу установки.

Перед покупкой важно проверить частоты ближайших базовых станций. Поддержка нужного оператора зависит от диапазона, который он использует именно на вашем объекте. Для звонков через LTE телефон и оператор должны поддерживать VoLTE. Если нужная сеть работает на 1800 или 2600 МГц, следует подобрать другую модель.

Усиление и площадь покрытия

Максимальное усиление составляет 70 дБ, выходная мощность — 200 мВт. Производитель указывает ориентировочную площадь покрытия 100–400 м². Фактический результат зависит от наружного сигнала, потерь в кабеле, расположения антенн и планировки здания. Для нескольких этажей или помещений с толстыми стенами может потребоваться расчёт системы с дополнительными внутренними антеннами.

Репитер не создаёт сигнал самостоятельно: наружная антенна должна принимать сеть оператора. Поэтому место установки и направление наружной антенны выбирают по измерениям сигнала, а не только по расстоянию до вышки.

Дисплей, регулировка и защита

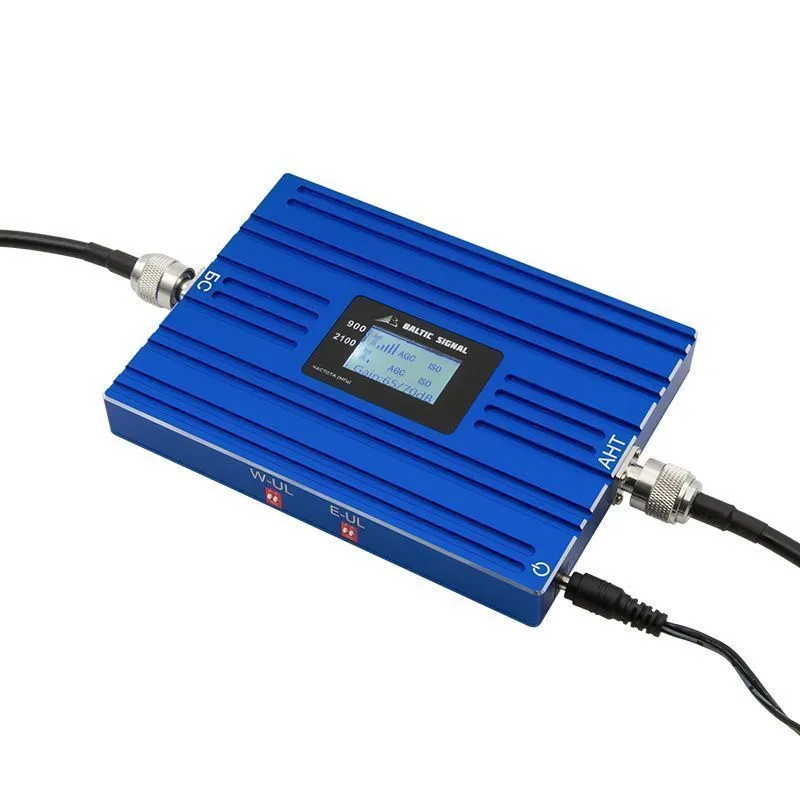

ЖК-дисплей показывает уровень сигнала и состояние защиты отдельно для каждого диапазона. Система AGC уменьшает усиление при перегрузке. ISO приостанавливает усиление при опасных условиях, в том числе при самовозбуждении системы, и затем возобновляет работу.

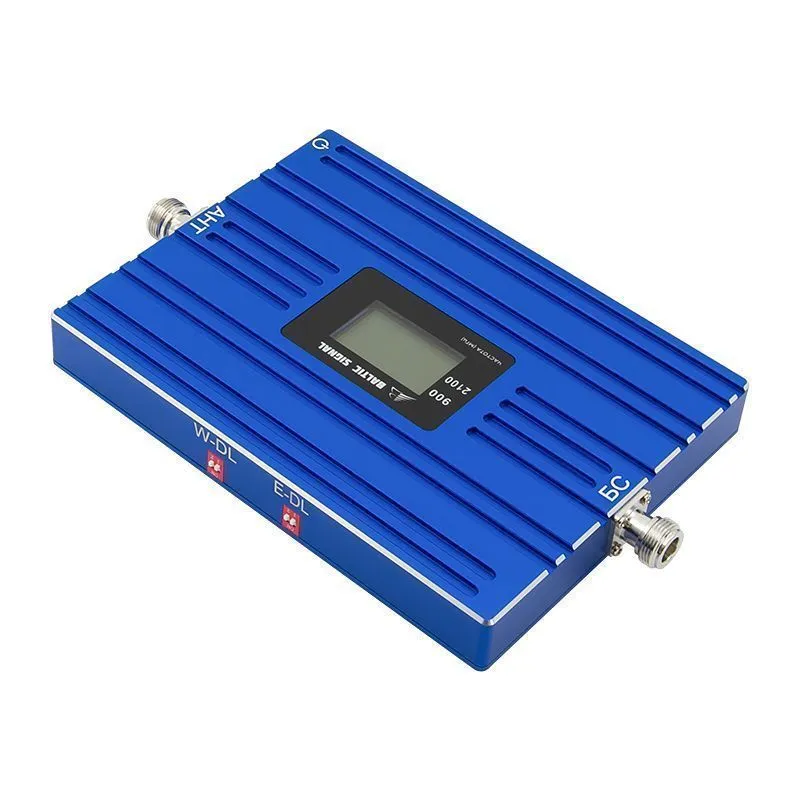

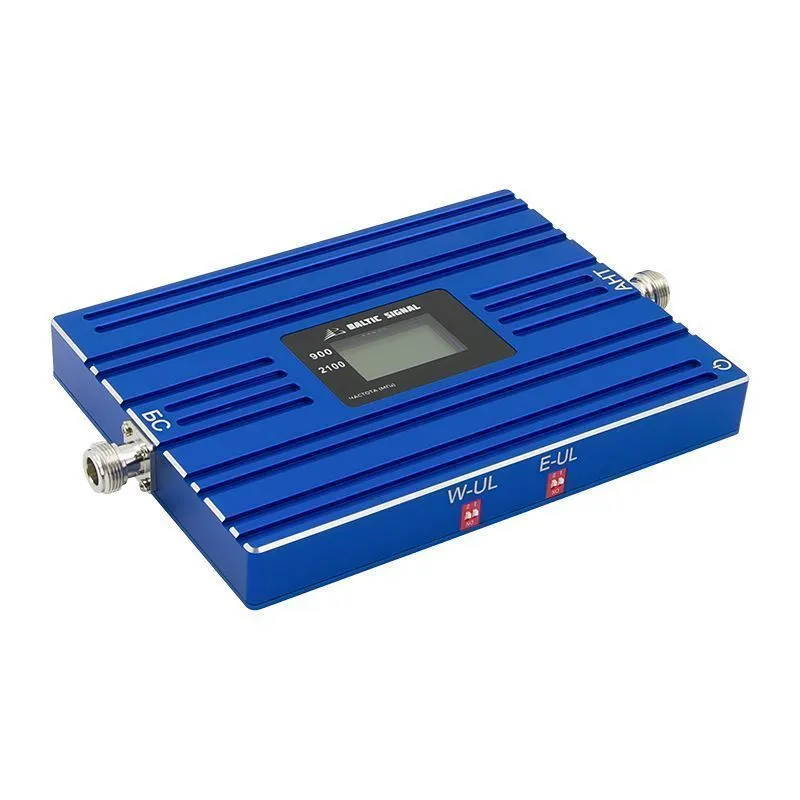

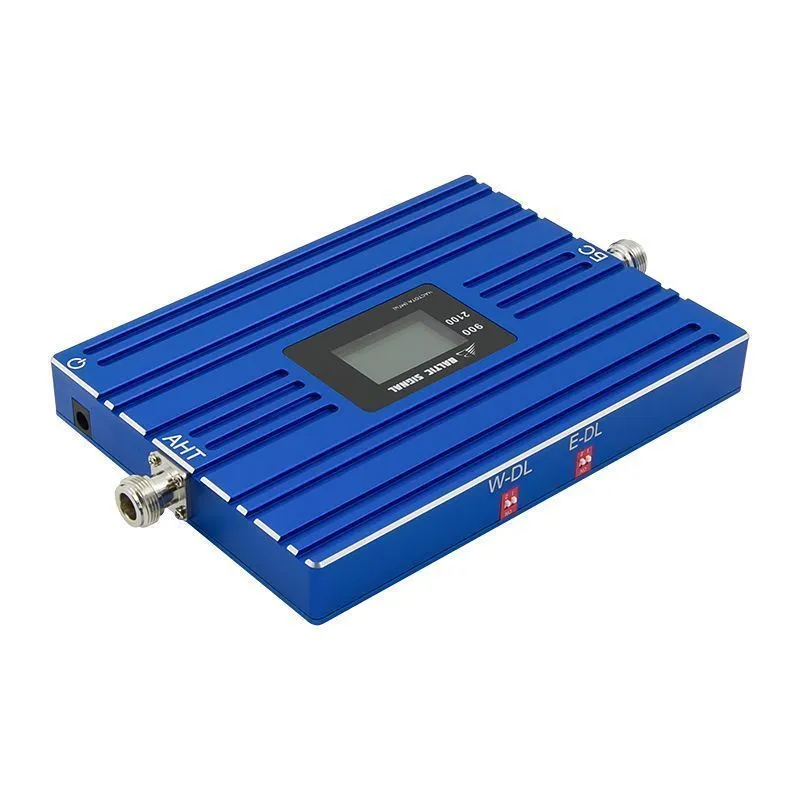

Боковые переключатели позволяют вручную уменьшать усиление каналов Uplink и Downlink. Шаг регулировки — 4 дБ, суммарный диапазон — 12 дБ. Такая настройка помогает согласовать работу системы с уровнем наружного сигнала, однако не заменяет правильное размещение антенн.

Что нужно для подключения

Для работы потребуются наружная и комнатная антенны на 900 и 2100 МГц, кабельные сборки и соединения N-типа с сопротивлением 50 Ом. Можно рассмотреть комплект антенн Baltic Signal Set. Перед покупкой проверьте состав и длину кабелей с учётом вашего объекта.

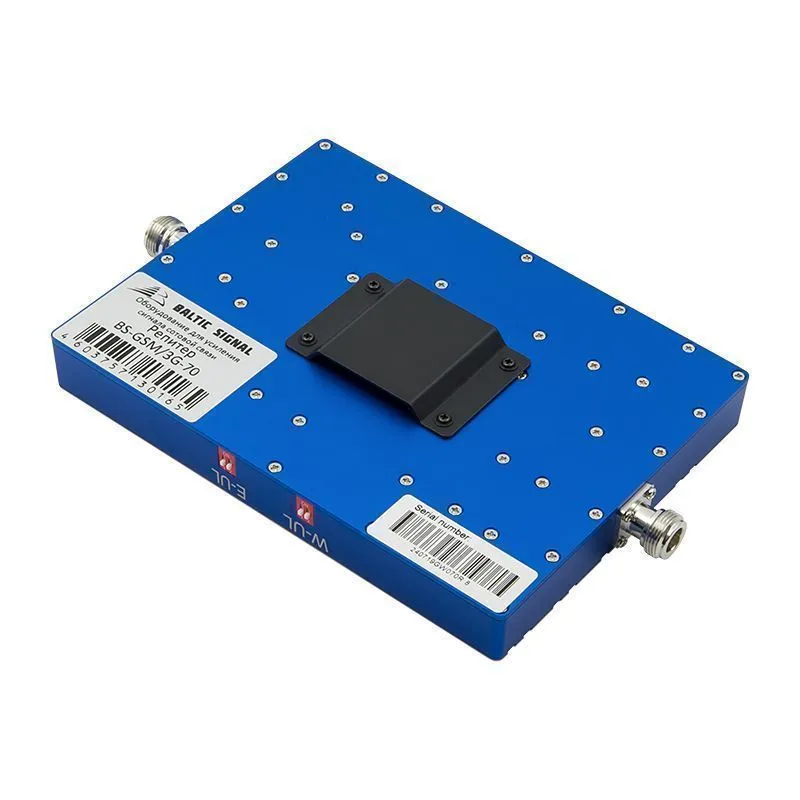

Наружную и внутреннюю антенны необходимо разнести и экранировать друг от друга стенами или перекрытиями, чтобы избежать «закольцовки» сигнала. Сам репитер крепят на стене внутри сухого помещения: защита IP40 не рассчитана на дождь и попадание воды. Компактный корпус охлаждается естественным образом, без вентилятора.

Краткие технические характеристики

• Стандарты: GSM-E900, UMTS-900, UMTS-2100, LTE-900 (Band 8), LTE-2100 (Band 1).
• Диапазоны: 900 и 2100 МГц.
• Частоты UL: 880–915 и 1920–1980 МГц.
• Частоты DL: 925–960 и 2110–2170 МГц.
• Максимальное усиление: 70 дБ.
• Максимальная выходная мощность: 23 дБм (200 мВт).
• Ориентировочная площадь покрытия: 100–400 м².
• Автоматическая регулировка и защита: AGC, ISO.
• Ручная регулировка усиления: 12 дБ с шагом 4 дБ.
• Сопротивление: 50 Ом; КСВн ≤ 2.
• ВЧ-разъёмы: N-female (розетка).
• Адаптер питания: 6 В, 3 А.
• Охлаждение: естественное; защита корпуса: IP40.
• Рабочая температура: от −10 до +55 °C; хранение: от −40 до +80 °C.
• Атмосферное давление: 86–106 кПа.
• Размер: 215 × 135 × 30 мм; вес: 900 г.

Комплектация

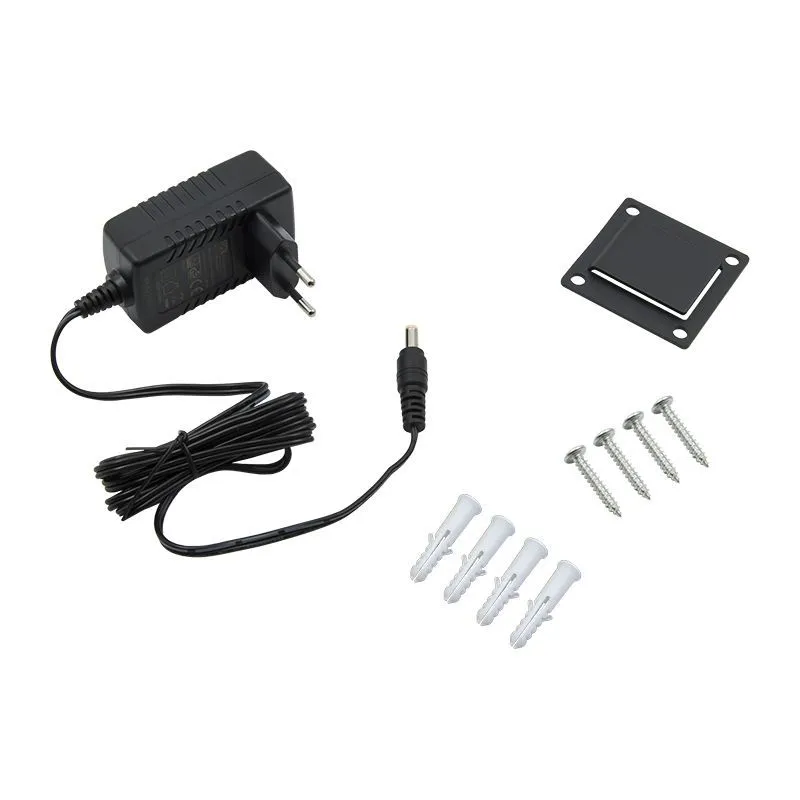

Репитер Baltic Signal BS-GSM/3G-70, адаптер питания, комплект крепежа и инструкция. Антенны и кабельные сборки приобретаются отдельно.
