Репитер GSM+3G+4G Baltic Signal BS-GSM/DCS/3G/4G/LTE-80 (80 дБ, 1000 мВт)

• GSM (2G) для звонков и SMS. Мобильные сети второго поколения по-прежнему запущены на частотах 900 и 1800 МГц во всех регионах России. В основном они используются с устройствами, которые не поддерживают более новые стандарты (например, с кнопочными «нокиями»);
• UMTS (3G) для звонков и интернета. Третье поколение мобильных сетей преимущественно запущено на частоте 2100 МГц. Как правило, при работе в этой сети на смартфоне появляется иконка H или H+, указывающая на доступ не только к звонкам, но и к быстрому интернету. Покрытие 3G максимальное в городах и небольших населенных пунктах;
• LTE (4G) для скоростного интернета и VoLTE-вызовов. Современное мобильное покрытие в городах дает доступ к высокоскоростному интернету и звонкам с качественным звучанием VoLTE. Эти современные сети могут использовать любые диапазоны частот, поддерживаемые репитером: 800/900 МГц (B20/B8) для загородной местности и 1800/2100/2600 МГц (B3/B1/B7) для городов;
• 5G NR (New Radio). В будущем операторами запланировано использование диапазонов частот LTE в режиме 5G. Когда такие сети будут введены в эксплуатацию, репитер автоматически обеспечит их работу.

Схема работы усилителя: от приемной антенны до абонента

Репитер обрабатывает донорный сигнал, который должен поступать на радиочастотный вход с кабеля уличной антенны. В процессе обработки уровень сигнала повышается на 80 дБ, после чего он ретранслируется на раздающую антенну. Вокруг этой антенны создается зона, в которой стабильно работают смартфоны, модемы и другие устройства с SIM-картой. Максимальная мощность репитера на ВЧ-выхде составляет 1 Вт (30 дБм) — при этом показателе прибор может обеспечить рабочую площадь до 1500 м2.

Применение репитера требует наличия правильно установленных и настроенных антенн. Для большинства применений подойдет наш готовый набор Baltic Signal Set. Для помещений большой площади система усиления проектируется индивидуально с учетом мощности входного сигнала, количество помещений, планировки и других факторов.

Настройка и установка репитера 5-Band

Модель BS-GSM/DCS/3G/4G/LTE-80 снабжена инструментами для тонкой настройки, а также базовой защитой от перегрузки. Регулировка производится при помощи электронных экранчиков и клавиш управления на передней панели.

• Встроенная регулировка (АРУ) корректирует мощность усиления на небольшие значения при случайных перепадах и перегрузках;
• Чтобы устранить постоянную перегрузку, которая вызывает осцилляцию или зашумление эфира, доступна ручная регулировка (РРУ). Клавишами можно выбрать частотный диапазон и ограничить мощность до 31 дБ (шаг переключения 1 дБ). Настройка Downlink (в сторону смартфонов) и Uplink (в сторону БС оператора) — раздельная;
• Светодиодные индикаторы на передней панели помогают вовремя вычислить «перегруженные» диапазоны для оперативного устранения неисправности.

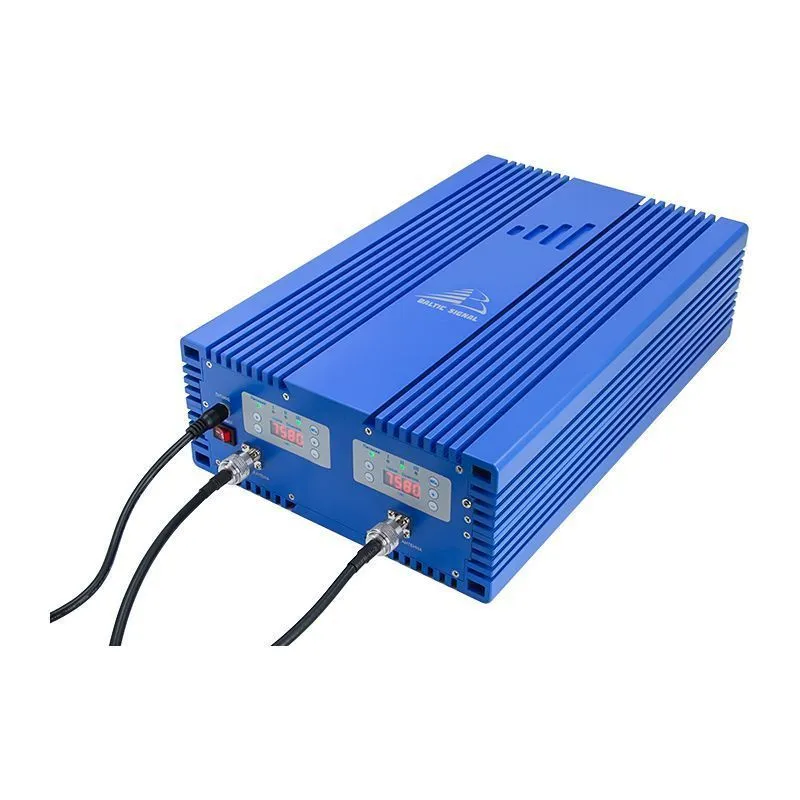

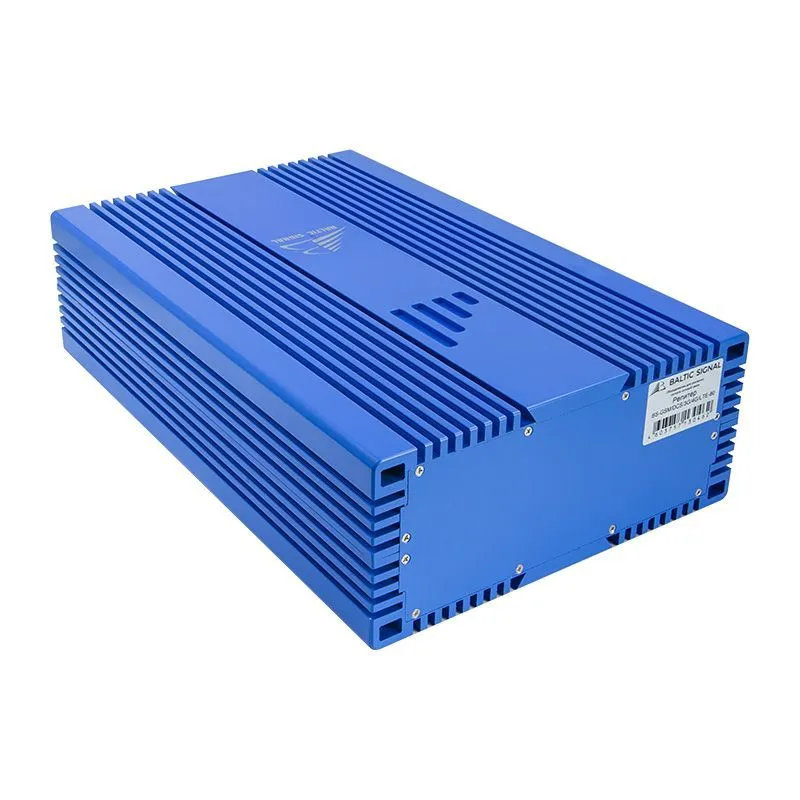

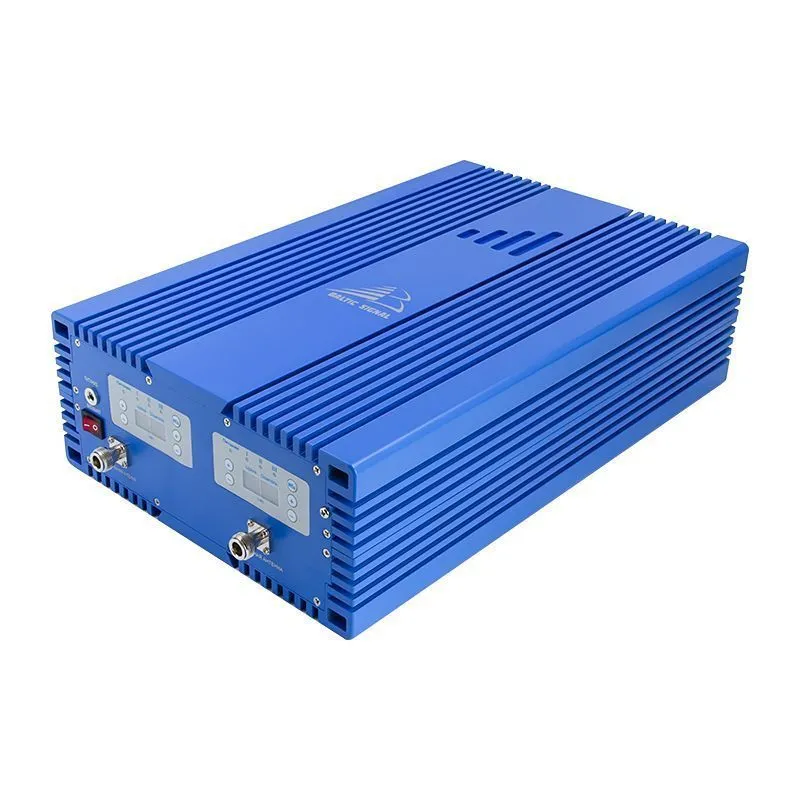

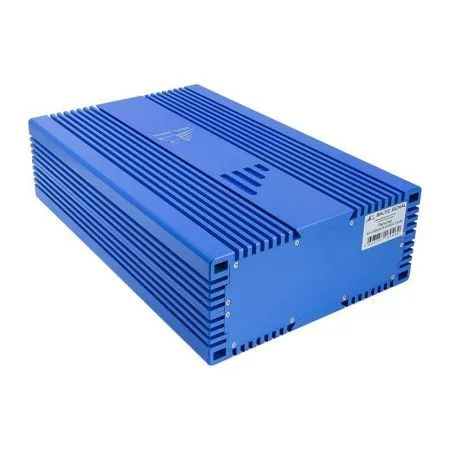

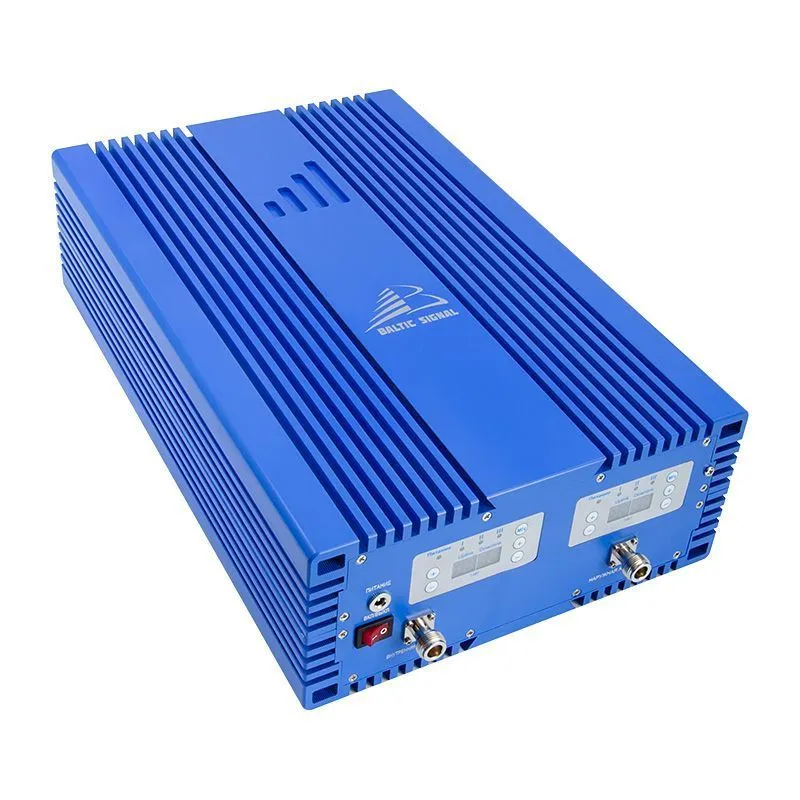

Электронные компоненты заключены в прочный «двухэтажный» корпус из металла. Корпус создает защиту для внутренних элементов и отводит выработанное тепло за счет особой ребристой формы поверхностей. Подсоединение антенн производится к коннекторам N-type («мама»). Помимо средств управления и разъемов, на передней панели размещена клемма заземления для защиты устройства в промышленных условиях.

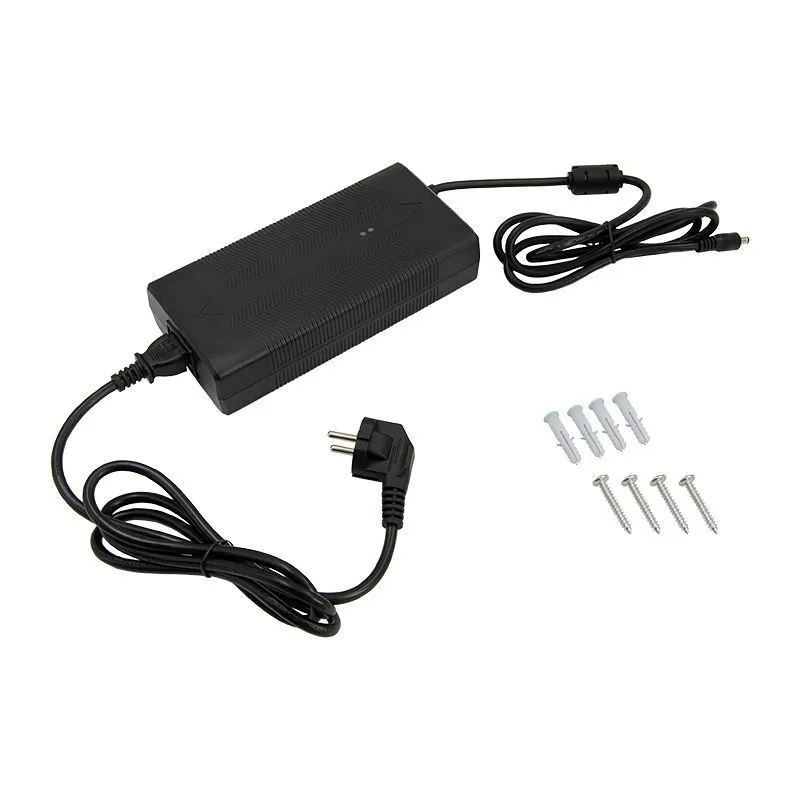

Комплектация:

1. Репитер
2. Адаптер питания
3. Комплект крепежа
4. Инструкция
