Количество выходов |
3 |
|
Конструктив |
круглая трубка |
|
Диапазон частот |
800–2500 МГц |
|
Потери на делении |
5 дБ |
|
Вносимые потери |
≤ 0,3 дБ |
|
Максимальная подводимая мощность |
100 Вт |
|
Сопротивление |
50 Ом |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,3 |
|
PIM3 (интермодуляционные помехи третьего порядка) |
-120 дБн @ 2x43 дБм |
|
ВЧ-разъемы |
N-female |
|
Температура эксплуатации |
от -40°С до +60°С |
|
Размер |
235 x 60 x 25 мм |
|
Вес |
200 г |

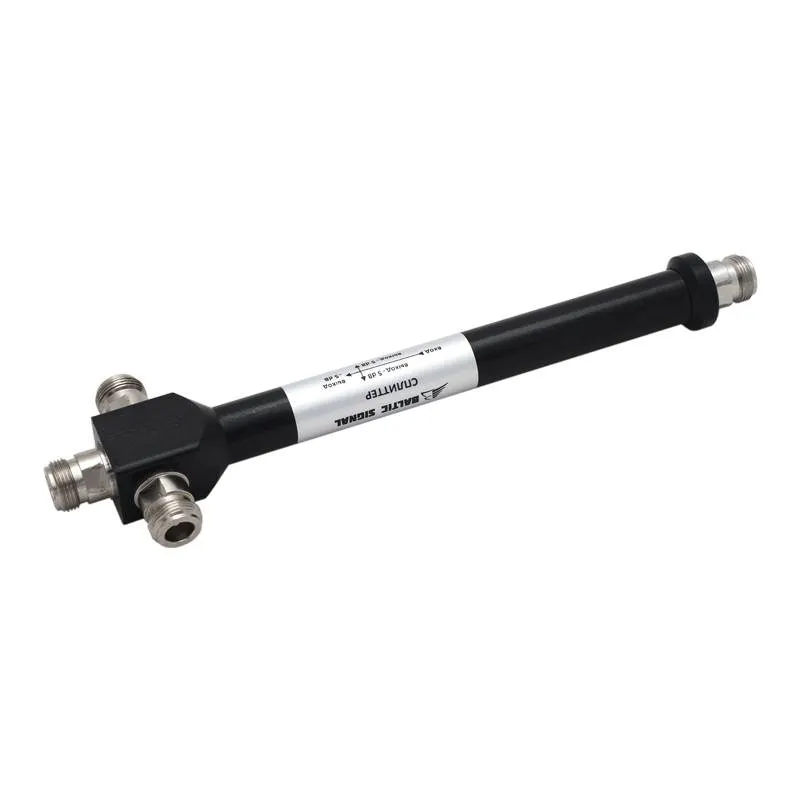

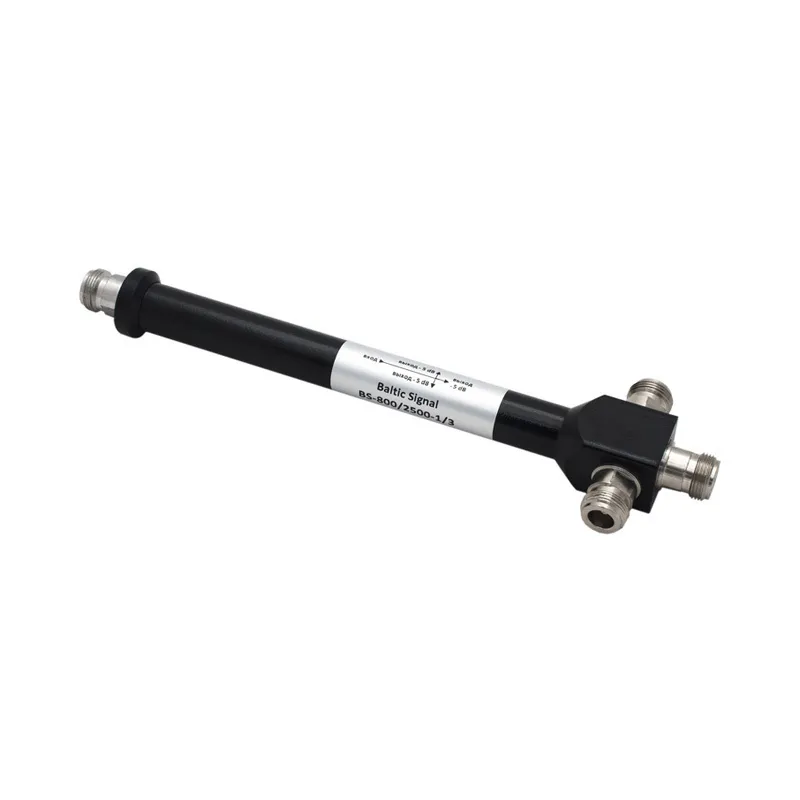

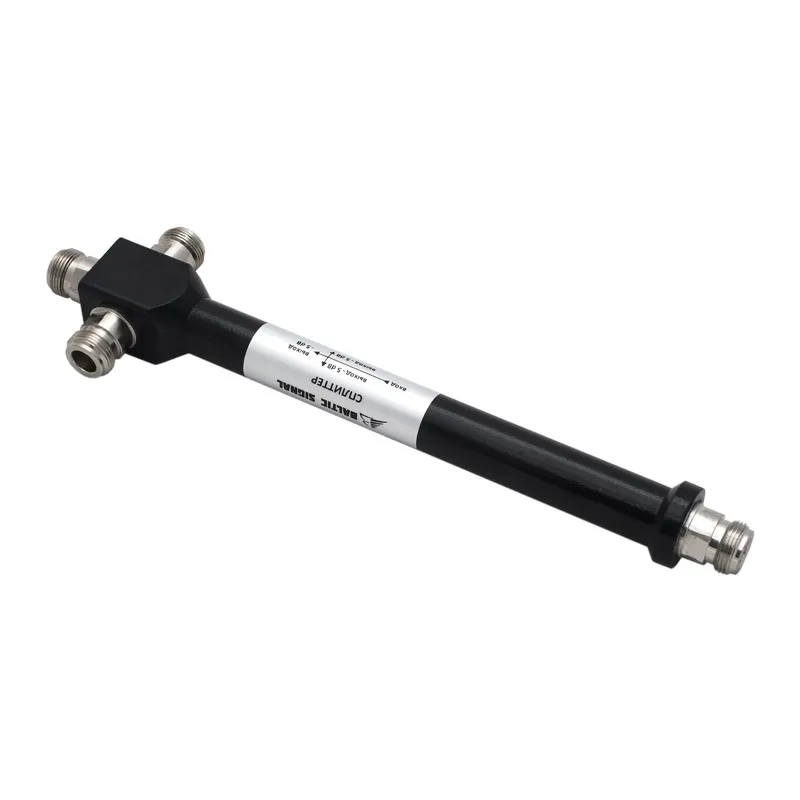

Сплиттер сигнала BS-800/2500-1/3 применяется в системах повышения качества голосовой связи и мобильного интернета для формирования нескольких отдельных потоков из единого радиоканала или суммирования сигнала из нескольких источников. Использование прибора позволяет расширить зону действия репитера внутри здания при помощи нескольких отдельных комнатных излучателей. Помимо этого, устройство можно использовать для суммирования слабого сигнала от нескольких уличных антенн мобильной связи. Делитель поддерживает ВЧ-сигнал в диапазоне частот 800–2500 МГц и имеет сопротивлением 50 Ом.
Наиболее частые сценарии использования сплиттера:
- деление сигнала от источника (например, репитера) для равномерного распространения в здании при помощи нескольких сервисных антенн;
- подключение к репитеру нескольких дочерних усилителей (бустеров);
- объединение сигнала от нескольких уличных антенн, настроенных на базовые станции разных операторов.
Равномерное деление ВЧ-сигнала на 3 части
Делитель BS-800/2500-1/3 имеет минимальные вносимые потери (не более 0,3 дБ). Мощность сигнала на каждом выходе в три раза ниже, чем на входе (то есть меньше на 5 дБ). Максимальная проводимая мощность составляет 100 Вт.
Частотный диапазон делителя охватывает все распространенные сотовые стандарты 2G, 3G и 4G. Для подключения антенн и другого оборудования используются коннекторы популярного формата N-female. Если в связке с делителем использованы не все доступные порты, то для сохранения работоспособности системы требуется установка искусственной нагрузки.
Чтобы избежать проблем с совместимостью устройств, обязательно ознакомьтесь с подробным описанием интересующего сплиттера и его характеристиками.
|
Количество выходов |
3 |
|
Конструктив |
круглая трубка |
|
Диапазон частот |
800–2500 МГц |
|
Потери на делении |
5 дБ |
|
Вносимые потери |
≤ 0,3 дБ |
|
Максимальная подводимая мощность |
100 Вт |
|
Сопротивление |
50 Ом |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,3 |
|
PIM3 (интермодуляционные помехи третьего порядка) |
-120 дБн @ 2x43 дБм |
|
ВЧ-разъемы |
N-female |
|
Температура эксплуатации |
от -40°С до +60°С |
|
Размер |
235 x 60 x 25 мм |
|
Вес |
200 г |
