Комплект усиления 3G/LTE 2100 МГц Baltic Signal BS-3G-75-kit (до 300 м²)

Baltic Signal BS-3G-75-kit — готовый комплект для усиления мобильной связи в диапазоне 2100 МГц. В набор входят репитер BS-3G-75, наружная и комнатная панельные антенны, две кабельные сборки и переходник. Система рассчитана на работу с 3G/UMTS-2100 и 4G/LTE Band 1.

Для каких помещений подходит комплект

Комплект можно установить в загородном доме, квартире, небольшом офисе, магазине или помещении на цокольном этаже. При подходящем наружном сигнале и правильном монтаже ориентировочная площадь покрытия составляет 100–300 м². Реальный результат зависит от стен, перекрытий, расположения антенн и сигнала базовой станции.

Перед покупкой проверьте, использует ли ваш оператор частоту 2100 МГц по адресу установки. Название оператора само по себе не подтверждает совместимость: соседние базовые станции могут работать в разных диапазонах. Для звонков через LTE необходима поддержка VoLTE телефоном и оператором. Если нужная сеть работает на другой частоте, потребуется другой комплект.

Как работает система

Уличная антенна ASTRA 3G/4G принимает сигнал базовой станции и передаёт его по 10-метровому кабелю на репитер. Усилитель обрабатывает сигнал и направляет его по кабелю длиной 5 м к комнатной антенне VITA-5. Обратный сигнал от телефона проходит по той же системе в сторону базовой станции.

Наружную панель ориентируют на источник сигнала, а внутреннюю размещают в зоне обслуживания. Между антеннами нужно обеспечить достаточную развязку: разнести их и использовать экранирование стенами или перекрытиями. Репитер не создаёт связь при полном отсутствии исходного сигнала.

Настройка и размещение репитера

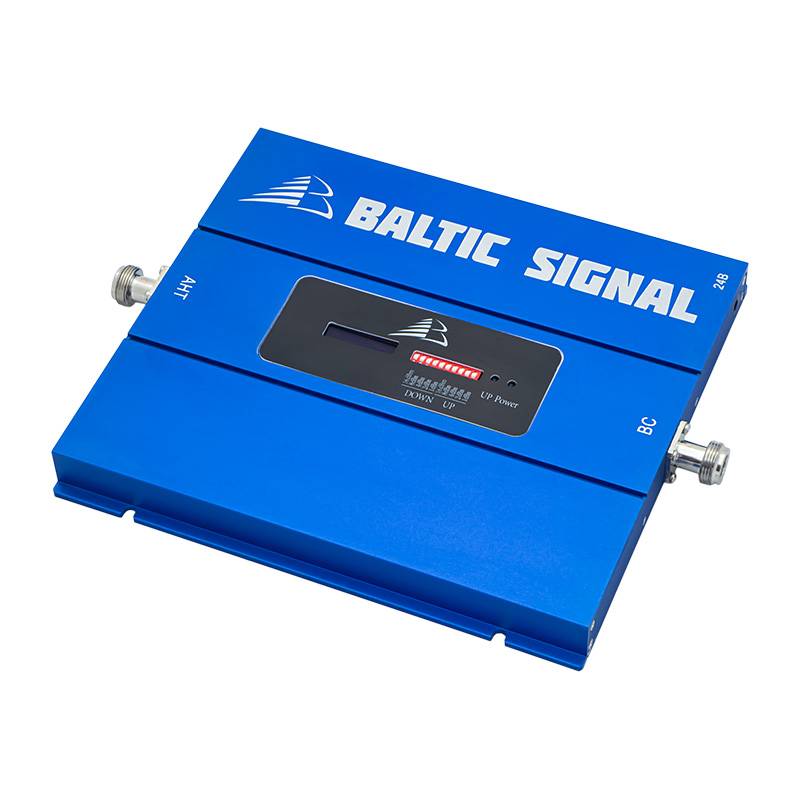

Репитер обеспечивает усиление до 75 дБ при мощности 320 мВт. SMART-режим автоматически подстраивает параметры, AGC снижает усиление при перегрузке, а ISO защищает систему при опасных условиях работы. Для точной настройки предусмотрена ручная регулировка 31 дБ с шагом 1 дБ раздельно для каналов Uplink и Downlink. ЖК-дисплей помогает контролировать усиление и принимаемый сигнал.

Репитер устанавливается внутри сухого помещения: его защита IP40 не рассчитана на дождь и попадание воды. Наружная антенна ASTRA имеет защиту IP67. Перед монтажом проверьте, хватает ли комплектных кабелей для выбранной схемы размещения.

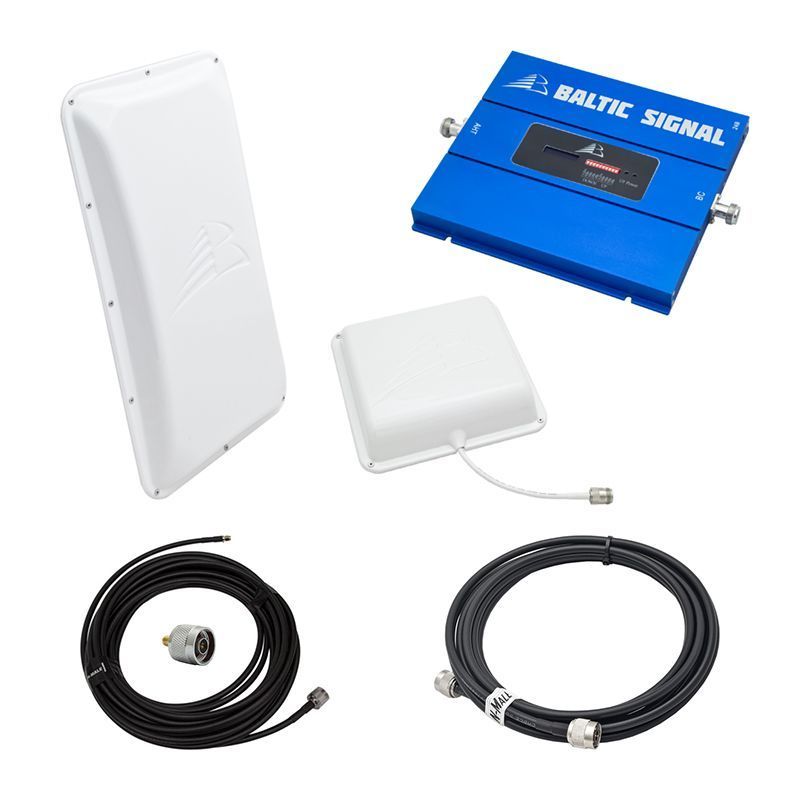

Состав комплекта

• Репитер Baltic Signal BS-3G-75 — 75 дБ, 320 мВт — 1 шт.
• Уличная панельная антенна ASTRA 3G/4G — 16–18 дБи — 1 шт.
• Кабельная сборка N-male — 10 м 5D-FB — SMA-male — 1 шт.
• Переходник SN-321 SMA-female — N-male — 1 шт.

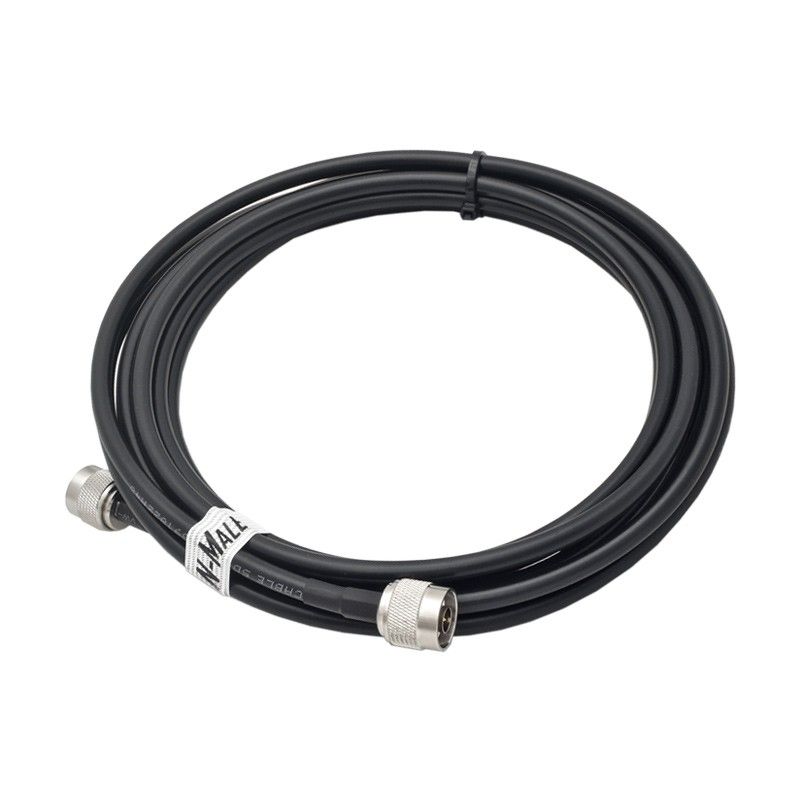

• Кабельная сборка N-male — 5 м 5D-FB — N-male — 1 шт.
• Комнатная панельная антенна VITA-5 — 7–10 дБи — 1 шт.

С репитером поставляются адаптер питания, комплект крепежа и инструкция.

Краткие технические характеристики

• Стандарты: UMTS-2100 и LTE-2100 (Band 1).
• Площадь покрытия комплекта: ориентировочно 100–300 м².
• Частоты UL: 1920–1980 МГц; DL: 2110–2170 МГц.
• Максимальное усиление репитера: 75 дБ; выходная мощность: 25 дБм (320 мВт).
• Автоматическое управление: AGC, ISO, SMART.
• Ручная регулировка: 31 дБ с шагом 1 дБ, раздельно для UL и DL.
• Сопротивление: 50 Ом; разъёмы репитера: N-female; КСВн ≤ 2.
• Питание репитера: адаптер 6 В, 3 А; охлаждение: естественное.
• Корпус репитера: IP40; рабочая температура: от −10 до +55 °C.
• Размер репитера: 205 × 110 × 30 мм; вес репитера: 700 г.

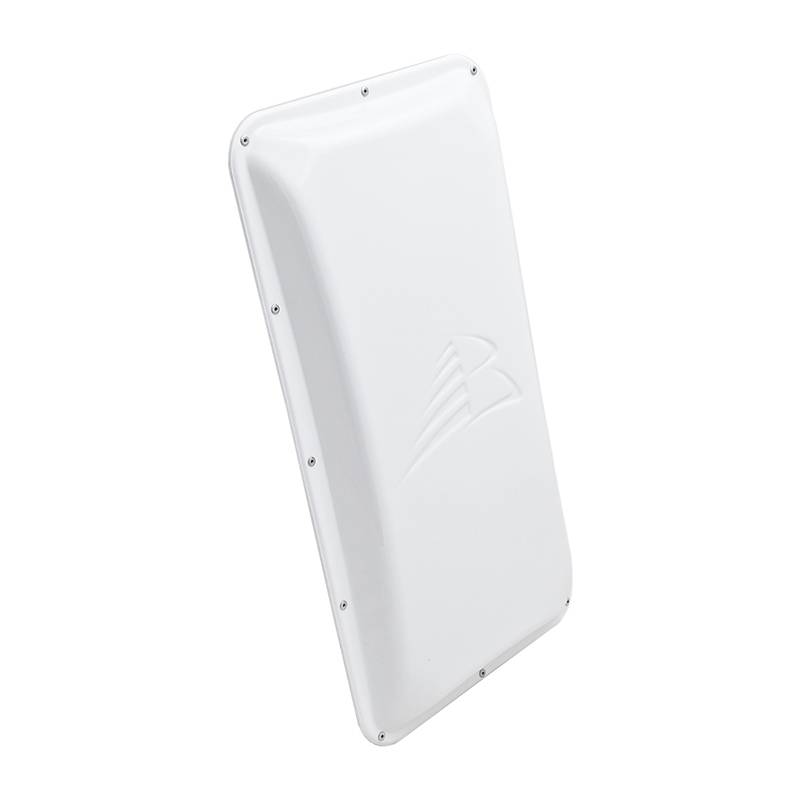

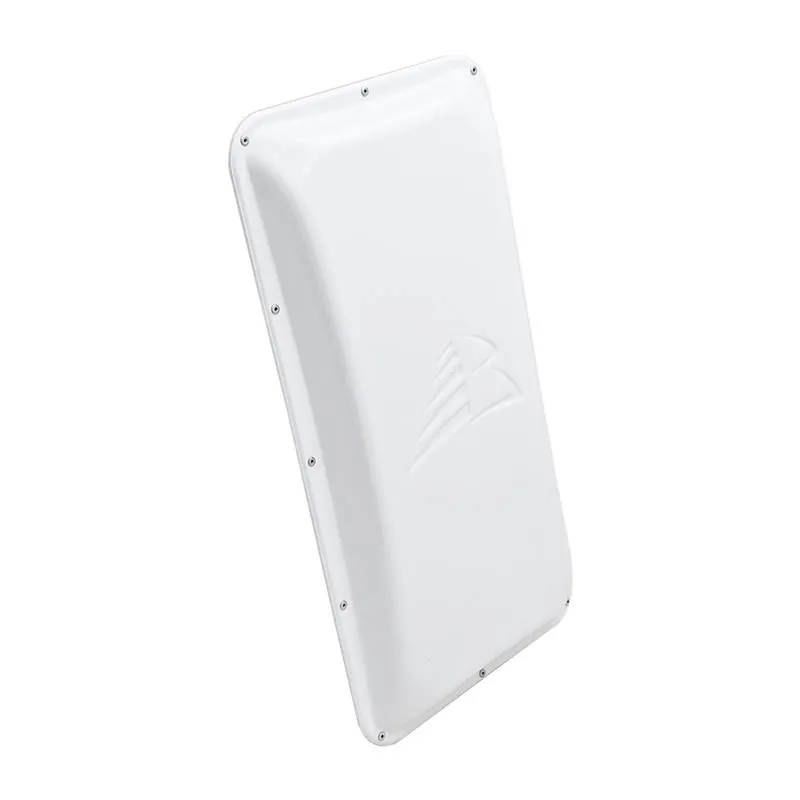

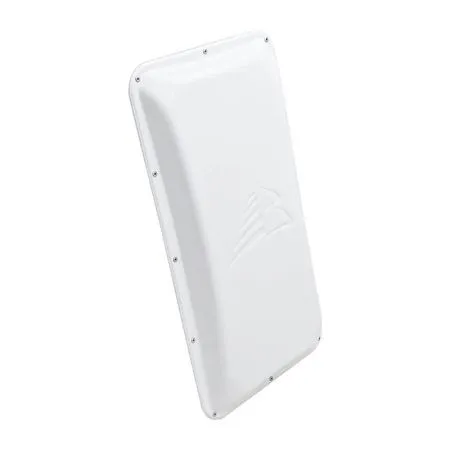

• ASTRA 3G/4G: 1700–2700 МГц, усиление 16–18 дБи, N-female, IP67.
• Размер ASTRA без крепления: 450 × 240 × 50 мм; вес: 1,3 кг.
• VITA-5: 890–960 и 1700–2700 МГц, усиление 7–10 дБи, вертикальная поляризация.
• Размер VITA-5: 200 × 200 × 40 мм; вес: 400 г; встроенный кабель: 15 см.
• Соединительные кабели: 5D-FB, 10 м для наружной и 5 м для внутренней антенны.
