Комплект усиления GSM/3G/LTE Baltic Signal BS-GSM/3G-75-kit (до 400 м²)

Baltic Signal BS-GSM/3G-75-kit — готовая система усиления мобильной связи для частот 900 и 2100 МГц. В комплект входят репитер с SMART-настройкой, уличная антенна SOTA-6, комнатная VITA-5, две кабельные сборки и переходник. Решение подходит для дома, дачи, офиса, магазина или другого небольшого объекта с ослабленным приёмом внутри здания.

Поддержка GSM, 3G и LTE

Репитер усиливает GSM-E900, UMTS-900, UMTS-2100, LTE Band 8 и LTE Band 1. Перед покупкой нужно проверить, использует ли оператор диапазоны 900 или 2100 МГц по адресу установки. Для голосовых вызовов через LTE необходима поддержка VoLTE телефоном и оператором. Наличие нужной сети зависит от местной базовой станции.

Площадь покрытия и принцип работы

Максимальное усиление репитера составляет 75 дБ при выходной мощности 320 мВт. Ориентировочная площадь покрытия комплекта — 100–400 м². На фактический результат влияют наружный сигнал, стены, перекрытия, кабельные потери и размещение антенн. Репитер не создаёт сигнал самостоятельно, поэтому наружная антенна должна принимать сеть оператора.

SOTA-6 устанавливается снаружи здания и ориентируется на базовую станцию. По кабелю длиной 10 м сигнал поступает на репитер, а затем по второй сборке длиной 5 м — на комнатную антенну VITA-5. Система работает в обе стороны, передавая также сигнал от мобильного устройства к оператору.

SMART и настройка системы

SMART автоматически подбирает параметры усиления при изменении уровня наружного сигнала. Защита AGC снижает усиление при перегрузке, ISO отключает усиление при аварийных условиях. ЖК-дисплей помогает контролировать сигнал и состояние защиты. При необходимости SMART можно отключить и настроить усиление вручную в пределах 31 дБ с шагом 1 дБ отдельно для каждого диапазона и направления.

Наружную и комнатную антенны нужно разнести и экранировать друг от друга, чтобы избежать самовозбуждения системы. Репитер устанавливают внутри сухого помещения: IP40 не рассчитан на дождь и попадание воды. Перед монтажом проверьте, хватает ли комплектных кабелей для выбранного расположения оборудования.

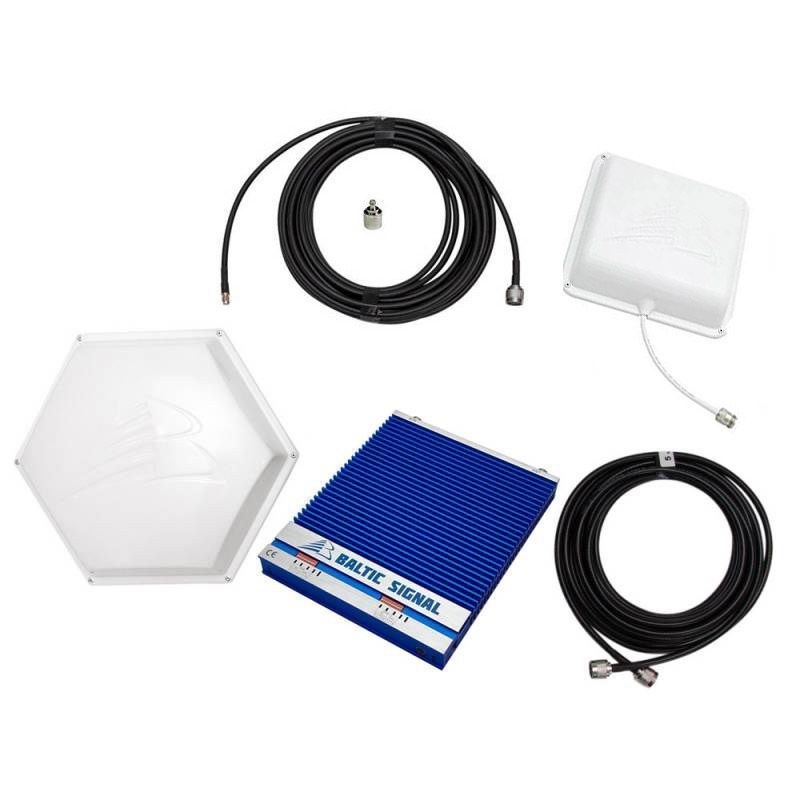

Состав комплекта

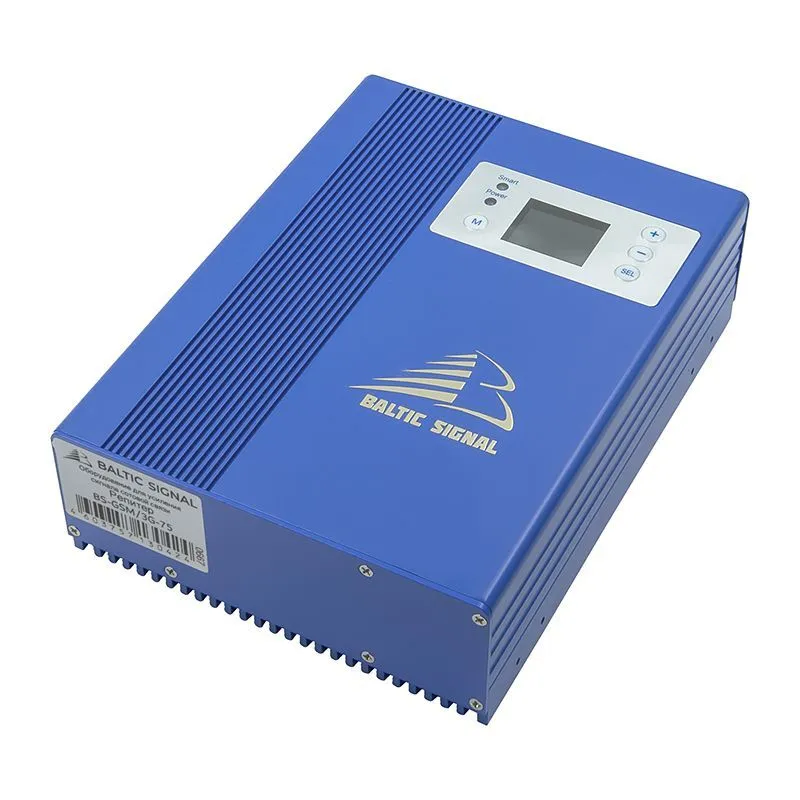

• Репитер Baltic Signal BS-GSM/3G-75 — 75 дБ, 320 мВт — 1 шт.
• Уличная антенна SOTA-6 — 10–15 дБи — 1 шт.
• Комнатная антенна VITA-5 — 7–10 дБи — 1 шт.
• Кабельная сборка N-male — 10 м 5D-FB — SMA-male — 1 шт.
• Кабельная сборка N-male — 5 м 5D-FB — N-male — 1 шт.
• Переходник SN-321 SMA-female — N-male — 1 шт.

В поставку репитера входят адаптер питания, комплект крепежа и инструкция.

Краткие технические характеристики

• Стандарты: GSM-E900, UMTS-900, UMTS-2100, LTE-900 (Band 8), LTE-2100 (Band 1).
• Рабочие диапазоны системы: 900 и 2100 МГц.
• Ориентировочное покрытие: 100–400 м².
• Усиление репитера: до 75 дБ; выходная мощность: 25 дБм (320 мВт).
• UL: 880–915 и 1920–1980 МГц; DL: 925–960 и 2110–2170 МГц.
• Автоматическое управление: SMART; защита: AGC и ISO.
• Ручная регулировка: 31 дБ с шагом 1 дБ.
• Разъёмы репитера: N-female; сопротивление: 50 Ом; КСВн ≤ 2.
• Адаптер питания репитера: 10 В, 6 А; охлаждение: естественное.
• Корпус репитера: IP40; рабочая температура: от −10 до +55 °C.
• Размер репитера: 250 × 170 × 65 мм; вес репитера: 2,5 кг.
• SOTA-6: 790–960 и 1700–2700 МГц, усиление 10–15 дБи, N-female.
• Размер SOTA-6 без крепления: 300 × 300 × 90 мм; вес без крепления: 840 г.
• VITA-5: 890–960 и 1700–2700 МГц, усиление 7–10 дБи, N-female, встроенный кабель 15 см.
• Размер VITA-5: 200 × 200 × 40 мм; вес: 400 г.
• Соединительные кабели 5D-FB: 10 м для уличной и 5 м для комнатной антенны.
