Усилитель GSM+3G+LTE Baltic Signal BS-GSM/3G/4G-80-kit
Комплект BS-GSM/3G/4G-80-kit от российского производителя Baltic Signal предназначен для улучшения сотовой связи и мобильного интернета наиболее популярных и часто встречающихся стандартов GSM-900, UMTS-2100 и LTE2600. Поддержка широкого спектра частот в диапазонах 900, 2100 и 2600 МГц гарантирует эффективную работу системы в офисах, квартирах, коттеджах, придорожных кафе, заправочных станциях и прочих помещениях размером свыше 400 м2.
Система состоит из производительного трехдиапазонного репитера с коэффициентом усиления 80 дБ, кабельных сборок, переходников и двух панельных антенн. Для приема сигнала от базовой станции оператора используется антенна BS-700/2700-7/9 OD, которая устанавливается в верхней части здания на специальный кронштейн или выносную мачту. По кабелю длиной 10 метров сигнал с антенны передается на усилитель BS-GSM/3G/4G-80 и далее по такому же кабелю — на комнатную антенну BS-700/2700-7/9 ID. Обе антенны имеют максимальный коэффициент усиления 9 дБи. Репитер самостоятельно определяет приемлемую мощность, что снижает вероятность перегрузки или перегрева устройства. Если вам требуется выполнить более детальную настройку, то вы можете вручную отрегулировать степень усиления прибора.
Для работы системы с голосовыми сетями второго поколения, доступными практически в каждом городе и деревне России, используется частотный диапазон 900 МГц. На частоте 2100 МГц осуществляется доступ к речевой связи и 3G-интернету. В диапазоне 2600 МГц действует высокоскоростной мобильный 4G-интернет. Дальность действия системы снижается вместе с повышением частот радиоволн. Если 2G-соединение возможно осуществить на дистанции до 30 км от базовой станции, то принять и отправить 4G-сигнал вы сможете на расстоянии до 5 км от ближайшей вышки оператора. Устройства системы усиления связи BS-GSM/3G/4G-80-kit работают с SIM-картами всех операторов связи.

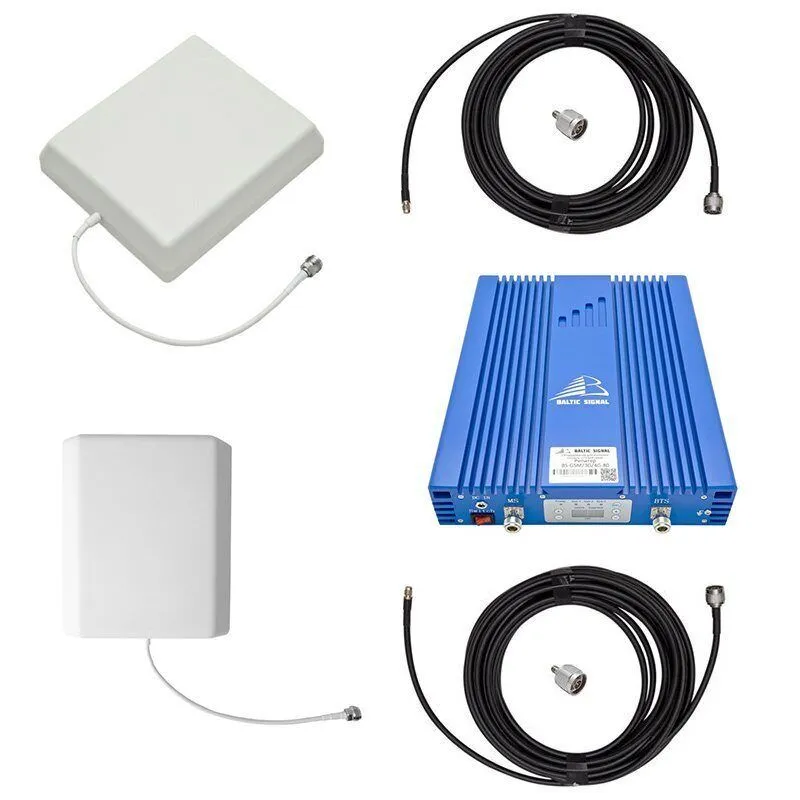

Комплектация:
- Внешняя антенна BS-700/2700-7/9 OD
- Кабельная сборка 5D-FB с разъемами N-male и SMA-male (10 метров)
- Переходник SN-321 (SMA-female — N-male)
- Репитер Baltic Signal BS-GSM/3G/4G-80
- Кабельная сборка 5D-FB с разъемами N-male и SMA-male (10 метров)
- Переходник SN-321 (SMA-female — N-male)
- Комнатная антенна BS-700/2700-7/9 ID

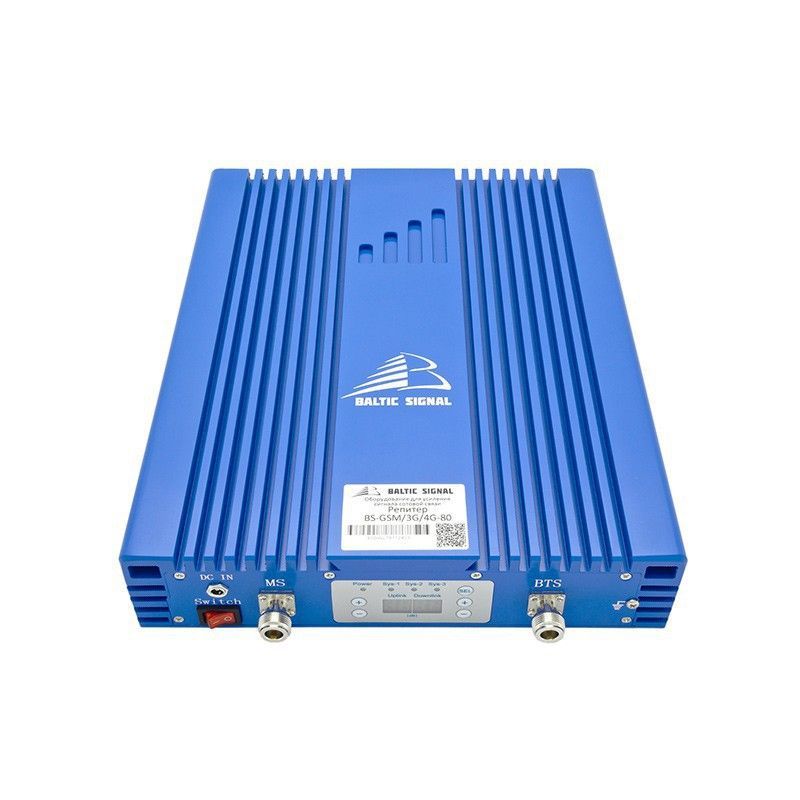

Характеристики репитера BS-GSM/3G/4G-80:
|
Стандарты связи |
GSM-E900, UMTS-900, UMTS-2100, LTE2600 |
|
Частотные диапазоны (UL) |
880–915 МГц, 1920–1980 МГц, 2500–2570 МГц |
|
Частотный диапазон (DL) |
925–960 МГц, 2110–2170 МГц, 2620–2690 МГц |
|
Максимальная выходная мощность |
30 дБм (1000 мВт) |
|
Максимальный коэффициент усиления |
80 дБ |
|
Автоматическая регулировка усиления |
есть |
|
Ручная регулировка усиления |
31 дБ (с шагом 1 дБ) |
|
Волновое сопротивление |
50 Ом |
|
ВЧ-разъемы |
N-female (розетка) |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 2 |
|
Питание (адаптер) |
10В, 10А |
|
Охлаждение |
естественное |
|
Защита корпуса |
IP40 |
|
Атмосферное давление |
от 86 кПа до 106 кПа |
|
Диапазон рабочих температур |
от -10°С до +55°С |
|
Температура хранения |
от -40°С до +80°С |
|
Размер устройства |
350 x 265 x 55 мм |
|
Вес |
6,1 кг |
Характеристики антенны BS-700/2700-7/9 OD
|
Стандарты связи |
LTE800, GSM-900, UMTS-900, GSM-1800, LTE1800, UMTS-2100, LTE2600, WiFi 2,4 ГГц |
|
Частотные диапазоны |
700–2700 МГц |
|
Коэффициент усиления |
7–9 дБи |
|
Ширина диаграммы направленности в горизонтальной плоскости |
70° |
|
Ширина диаграммы направленности в вертикальной плоскости |
55° |
|
Волновое сопротивление |
50 Ом |
|
Разъем |
N-female |
|
Длина кабеля |
30 см |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,5 |
|
Размер (без кабеля) |
207 x 177 x 45 мм |
|
Вес |
360 г |
Характеристики антенны BS-700/2700-7/9 ID
|
Стандарты связи |
LTE800, GSM-900, UMTS-900, GSM-1800, LTE1800, UMTS-2100, LTE2600, WiFi 2,4 ГГц |
|
Частотные диапазоны |
700–2700 МГц |
|
Коэффициент усиления |
7–9 дБи |
|
Волновое сопротивление |
50 Ом |
|
Разъем |
N-female |
|
Длина кабеля |
25 см |
|
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,5 |
|
Размер (без кабеля) |
207 x 177 x 45 мм |
|
Вес |
350 г |
