Устройство защиты предназначено для защиты оборудования, использующего среду передачи Ethernet 10/100Base-TX, поддерживающих технологию PoE (High Power Over Ethernet IEEE 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. Стандарт IEEE 802.3at предусматривает две схемы организации дистанционного питания для сетей Ethernet. Устройства РГ4РоЕ поддерживает обе схемы.
Технология PoE применяется для питания IP-видеокамер, Wi-Fi оборудования, радио- и лазерных мостов в сетях Ethernet. Очень часто возникает необходимость установки такого оборудования вне помещений, а для радио- и лазерных мостов эта ситуация штатная. В таких случаях необходимо защищать оборудование от воздействия атмосферного электричества. Устройства защиты линейки РГ4PoE предназначены для защиты именно такого оборудования.
Требуется подключение провода заземления.
- Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
- Не имеют ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
- Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности.
- Высокая степень подавления помех.
- Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
- Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

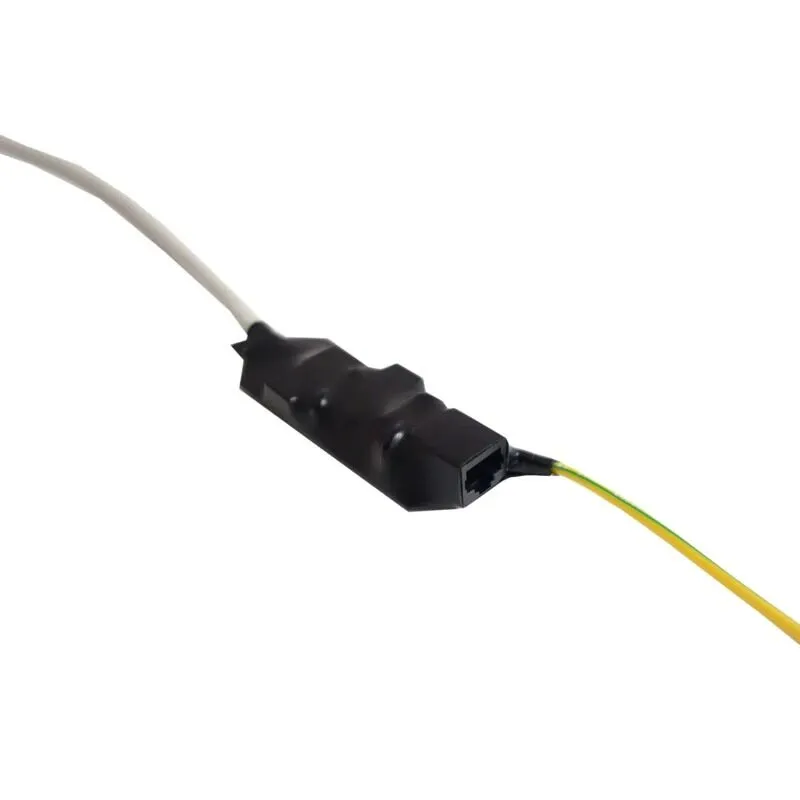

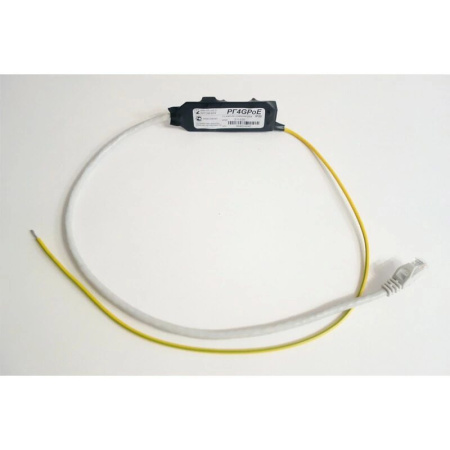

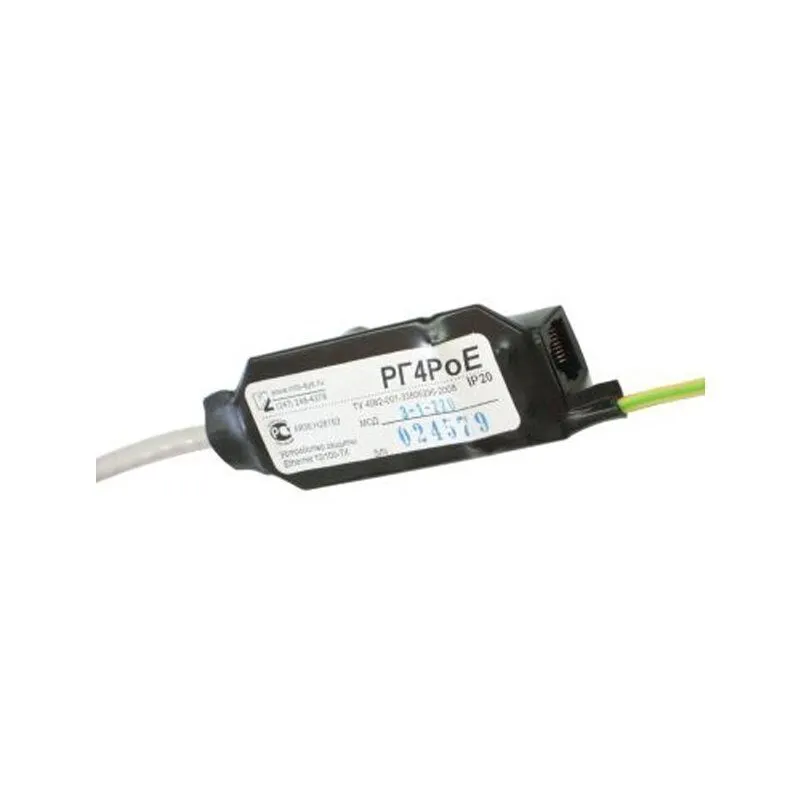

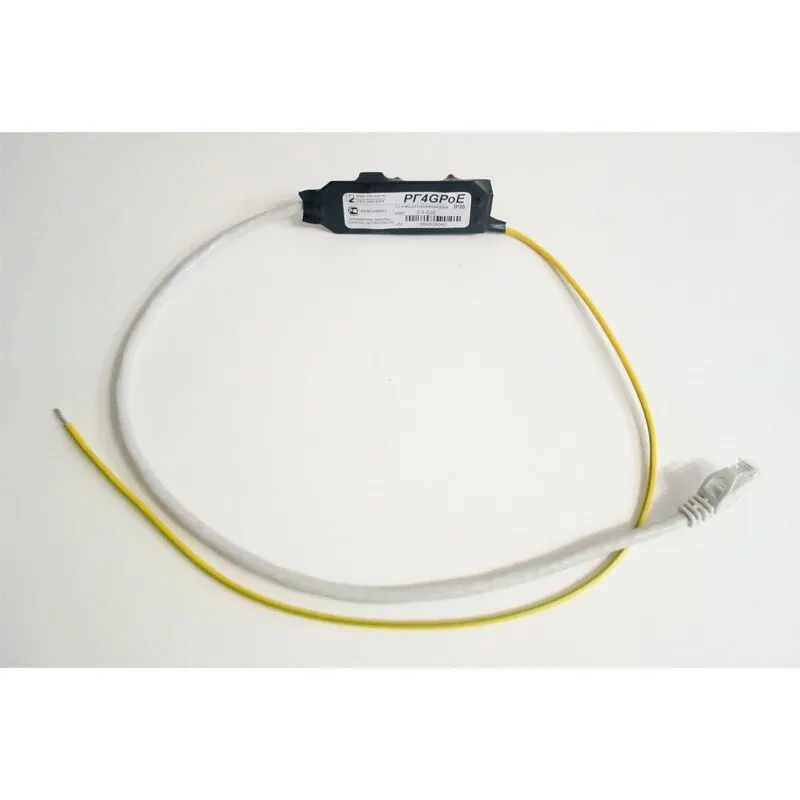

Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.
Характеристики:
| Подключение оборудования | Розетка RJ-45/Вилка RJ-45 |
| Соответствие стандартам | IEEE 802.3at |
| Защищаемые проводники | 1,2,3,4,5,6,7,8 |
| Вносимые потери в полосе рабочих частот 5 - 95 МГц | < 0,4 дБ |
| Возвратные потери на частоте: | 10 МГц: < 30 дБ |
| 50 МГц: < 20 дБ | |
| 90 МГц: < 15 дБ | |
| Переходное затухание между каналами на частоте 90 МГц | > 30 ДБ |
| Уровень ограничения дифференциального напряжения | < ±2,5 В |
| Время срабатывания дифференциальной защиты | < 10 нс. |
| Максимально допустимое напряжение питания PoE | < 64 В |
| Максимально допустимое напряжение в кабеле (относительно "ЗЕМЛИ")* | 250(AC)/350(DC) |
| Максимальный отводимый импульсный ток (импульс 8/20 мкС) | < 10 КА |
| Уровень ограничения синфазного напряжения (импульс 8/20 мкС) | < ±850 В |
| Разброс параметров по каналам | < 10% |
| Размеры (без заземляющего провода и соединительного кабеля) | 33x83x14 мм |
| Вес | 90 Гр. |
