Разъемы

Высокочастотные разъёмы (ВЧ-разъёмы)

Сортировать по: Названию Цене Сбросить
220
100
+
300
150
+
220
200
+
220
200
+
220
200
+
220
200
+
220
200
+
220
200
+
300
+
400
+

Заказать консультацию специалиста

Назначение:

Высокочастотные разъёмы (ВЧ-разъёмы) соединяют коаксиальный кабель с оборудованием или одну часть коаксиального кабеля с другой. Поэтому у высокочастотных разъёмов есть ещё название коаксиальные.

При монтаже систем усиления сигнала для сотовой связи, интернета, кабельного или цифрового телевидения, везде, где используются коаксиальные кабели, в качестве соединительных элементов  применяются высокочастотные разъёмы.

В зависимости от монтажа высокочастотного разъёма на кабель различают:

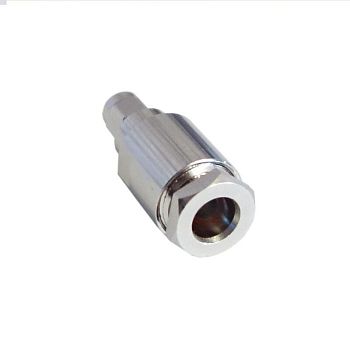

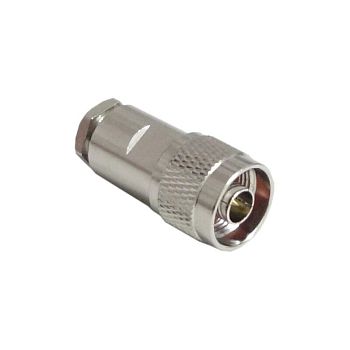

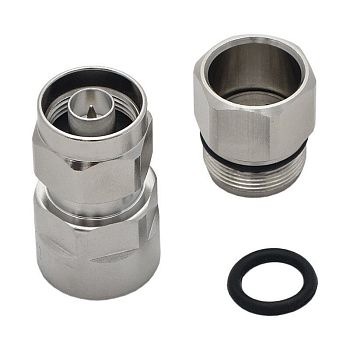

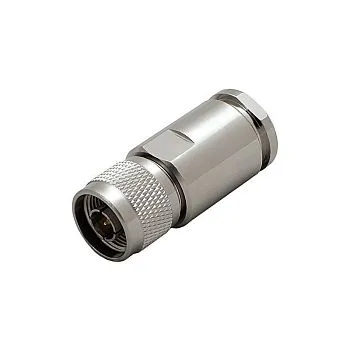

  • Прижимной тип. Внутренний проводник (центральная жила) коаксиального кабеля припаивается с надетым на кабель контактом разъёма. Закрепить разъём на кабеле нужно специальными зажимными гайками и резинкой. Фиксируем соединение гайкой с корпусом разъёма.

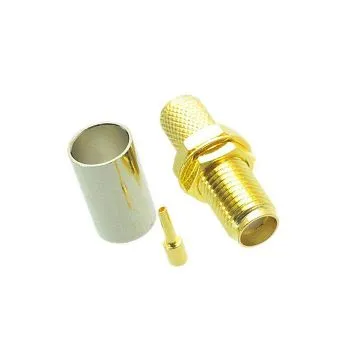

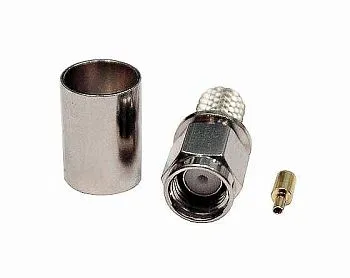

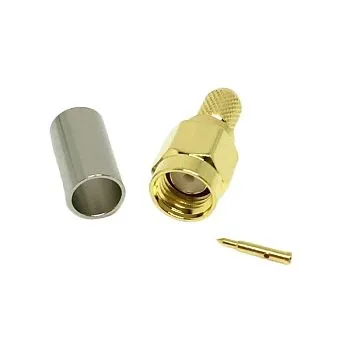

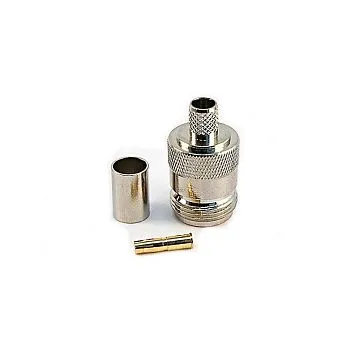

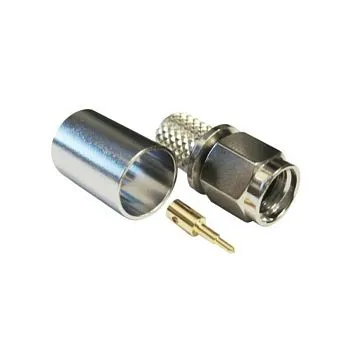

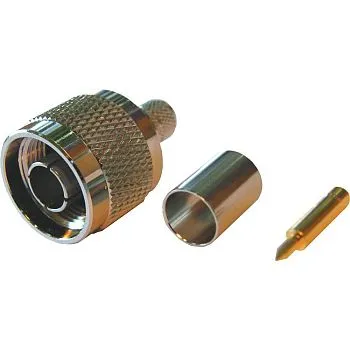

  • Обжимной тип. Внутренний проводник (центральная жила) коаксиального кабеля и фиксирующее кольцо разъёма соединяются с помощью обжимных клещей.

При использовании обоих типов разъёмов рекомендуется применять термоусадочную трубку соответствующего диаметра, что послужит защитой соединения от попадания влаги.

При выборе нужно учитывать, что разъёмы одного и того же типа могут быть и на 50 Ом, и на 75 Ом.

Наиболее популярными являются на сегодняшний день разъёмы:  N-Type, FME, SMA. В беспроводных устройствах, например, точках доступа, для подключения внешней антенны обычно устанавливаются разъёмы N-Type или SMA.

Так как соединение состоит из двух частей, то и высокочастотные разъёмы делятся на два парных вида – «вилка» (штыревая часть, male) и «розетка» (гнездовая часть, female). Как правило, репитеры, антенны, адаптеры имеют разъём «розетка», следовательно, на кабель нужно фиксировать ответную часть разъёма «вилку».

ООО «Полоса частот» предлагает в ассортименте высокочастотные разъёмы. Приобрести можно на нашем сайте или позвонив по телефону  8 (812) 613-67-21.
