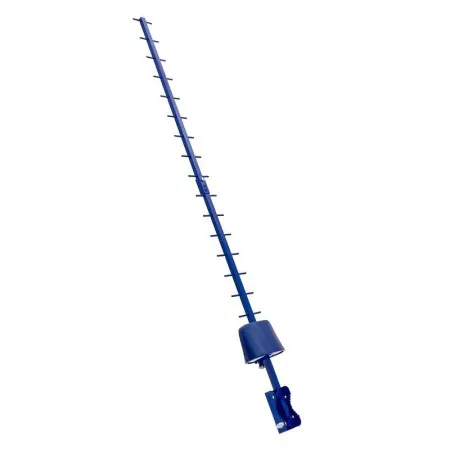

Антенна Baltic Signal BS-2000-17 — антенна типа «волновой канал»

Антенна 3G BS-2000-17 (Направленная, 17 дБ)
461731702
3G антенны,

BS-2000-17 — антенна типа «волновой канал» для приема и передачи 3G-сигнала в частотном диапазоне 2100 МГц. Коэффициент усиления антенны составляет 17 дБи. Благодаря узкой диаграмме направленности, BS-2000-17 обеспечивает оптимальное усиление при минимальных габаритах: длина волнового канала составляет всего 1 м, а его вес — 500 г.

BS-2000-17 рекомендуется применять с репитерами и бустерами для усиления сигнала в частотном диапазоне 1925–2200 МГц. На этой частоте в России большинство операторов сотовой связи предоставляют услуги голосовой связи и мобильного интернета по технологии 3G (стандарт UMTS-2100).

Диаграмма направленности антенны составляет 22° в H-плоскости и 24° в E-плоскости. Как следствие, BS-2000-17 требует более точного позиционирования по направлению к базовой станции сотового оператора, чем антенны панельного типа.

В основе конструкции волнового канала лежит активный элемент — вибратор — и набор пассивных директоров, обеспечивающих дополнительное усиление. Данный тип антенн также известен по имени изобретателя Яги-Уда и часто называется просто «антенна Яги» или Yagi.

Чтобы произвести качественную антенну Яги, требуются тщательные расчеты, многочисленные полевые испытания и многократные калибровки длины всех элементов и расстояний между ними. Завод Baltic Signal гарантирует высокую эффективность антенны BS-2000-17, поскольку она была разработана специально для усиления 3G-сигнала и многократно протестирована нашими инженерами.

Для подключения к оборудованию используется стандартный разъем N-типа. При монтаже BS-2000-17 следует учитывать, что сотовый сигнал имеет вертикальную поляризацию. Для достижения наилучшего результата рекомендуется использовать анализатор спектра или другое профессиональное оборудование, позволяющее определить точное местоположение базовой станции сотового оператора.

Все необходимые для установки антенны крепежные элементы входят в комплект поставки.

Комплектация:

  1. Антенна
  2. Комплект крепежа
  3. Инструкция
Рейтинг:
(0 голосов)
Артикул: 35-1256
Антенна 3G BS-2000-17 (Направленная, 17 дБ)
+
1 700

Самовывоз
СПб, ул. Седова, д. 11, лит. А, ТЦ "Эврика", пав. 203 (2 этаж)
или любой Пункт выдачи Boxberry

Доставка
по Москве
на следующий рабочий день - 400 руб.
по Санкт-Петербургу в день заказа или на следующий рабочий день - 400 руб.
Ленинградская обл. и отдалённые районы СПб 1-2 дня - 700 руб.
Регионы РФ - 700 руб.

% Как получить скидку


Купить в один клик
Телефон *
Ваш комментарий к заказу

BS-2000-17 — антенна типа «волновой канал» для приема и передачи 3G-сигнала в частотном диапазоне 2100 МГц. Коэффициент усиления антенны составляет 17 дБи. Благодаря узкой диаграмме направленности, BS-2000-17 обеспечивает оптимальное усиление при минимальных габаритах: длина волнового канала составляет всего 1 м, а его вес — 500 г.

BS-2000-17 рекомендуется применять с репитерами и бустерами для усиления сигнала в частотном диапазоне 1925–2200 МГц. На этой частоте в России большинство операторов сотовой связи предоставляют услуги голосовой связи и мобильного интернета по технологии 3G (стандарт UMTS-2100).

Диаграмма направленности антенны составляет 22° в H-плоскости и 24° в E-плоскости. Как следствие, BS-2000-17 требует более точного позиционирования по направлению к базовой станции сотового оператора, чем антенны панельного типа.

В основе конструкции волнового канала лежит активный элемент — вибратор — и набор пассивных директоров, обеспечивающих дополнительное усиление. Данный тип антенн также известен по имени изобретателя Яги-Уда и часто называется просто «антенна Яги» или Yagi.

Чтобы произвести качественную антенну Яги, требуются тщательные расчеты, многочисленные полевые испытания и многократные калибровки длины всех элементов и расстояний между ними. Завод Baltic Signal гарантирует высокую эффективность антенны BS-2000-17, поскольку она была разработана специально для усиления 3G-сигнала и многократно протестирована нашими инженерами.

Для подключения к оборудованию используется стандартный разъем N-типа. При монтаже BS-2000-17 следует учитывать, что сотовый сигнал имеет вертикальную поляризацию. Для достижения наилучшего результата рекомендуется использовать анализатор спектра или другое профессиональное оборудование, позволяющее определить точное местоположение базовой станции сотового оператора.

Все необходимые для установки антенны крепежные элементы входят в комплект поставки.

Комплектация:

  1. Антенна
  2. Комплект крепежа
  3. Инструкция

Частотный диапазон

1925–2200 МГц

Коэффициент усиления

17 дБи

Ширина диаграммы направленности в H-плоскости

22°

Ширина диаграммы направленности в E-плоскости

24°

Волновое сопротивление

50 Ом

КСВ в рабочем диапазоне частот

≤1,5

Допустимая проводимая мощность

10 Вт

Разъем

N-female (розетка)

Крепление

на мачту диаметром 30–60 мм

Допустимая скорость ветра

40 м/с

Материал излучателя

медь

Материал защитной коробки

полистирол

Защитное покрытие

порошковая полимерная краска

Размер

110 x 9 x 7 см

Вес

510 г
