Рабочий диапазон частот, МГц |
2500–2700 |
|
Коэффициент усиления, дБи |
17 |
|
Ширина диаграммы направленности в H-плоскости |
22° |
|
Ширина диаграммы направленности в E-плоскости |
24° |
|
Волновое сопротивление |
50 Ом |
|
КСВ в рабочем диапазоне частот |
≤1,5 |
|
Допустимая проводимая мощность |
50 Вт |
|
Разъем |
N-female |
|
Крепление |
на мачту диаметром 30–60 мм |
|
Допустимая скорость ветра |
40 м/с |
|
Материал излучателя |
медь |
|
Материал защитной коробки |
полистирол |
|
Материал директоров и траверсы |
АМГ3, АД31 |
|
Материал крепления |
сталь |
|
Масса, г |
485 |
|
Размер |
100 x 9,5 x 7 см |

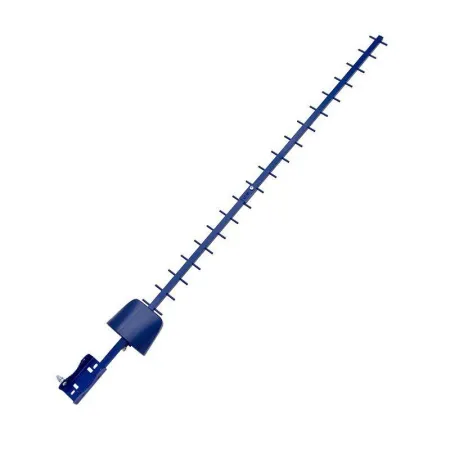

BS-2600-17 — антенна типа «волновой канал» для приема и передачи 4G-сигнала в частотном диапазоне 2600 МГц. Коэффициент усиления антенны составляет 17 дБи. Благодаря узкой диаграмме направленности, BS-2600-17 обеспечивает оптимальное усиление при минимальных габаритах: длина волнового канала составляет всего 1 м, а его вес — менее 500 г.
BS-2600-17 рекомендуется применять с репитерами и бустерами для усиления сигнала в частотном диапазоне 2500–2700 МГц. На этой частоте в России операторы сотовой связи предоставляют услуги высокоскоростного 4G-интернета (стандарт LTE2600).
Диаграмма направленности антенны составляет 22° в H-плоскости и 24° в E-плоскости. Как следствие, BS-2600-17 требует более точного позиционирования по направлению к базовой станции сотового оператора, чем антенны панельного типа.
В основе конструкции волнового канала лежит активный элемент — вибратор — и набор пассивных директоров, обеспечивающих дополнительное усиление. Данный тип антенн также известен по имени изобретателя Яги-Уда и часто называется просто «антенна Яги» или Yagi.
Чтобы произвести качественную антенну Яги, требуются тщательные расчеты, многочисленные полевые испытания и многократные калибровки длины всех элементов и расстояний между ними. Завод Baltic Signal гарантирует высокую эффективность антенны BS-2600-17, поскольку она была разработана специально для усиления 4G-сигнала и многократно протестирована нашими инженерами.
Для подключения к оборудованию используется стандартный разъем N-типа. При монтаже BS-2600-17 следует учитывать, что сотовый сигнал имеет вертикальную поляризацию. Для достижения наилучшего результата рекомендуется использовать анализатор спектра или другое профессиональное оборудование, позволяющее определить точное местоположение базовой станции сотового оператора.
Все необходимые для установки антенны крепежные элементы входят в комплект поставки.
Комплектация:
- Антенна
- Комплект крепежа
- Инструкция
|
