Антенна MiG 3G/LTE Parabola 2.6-27

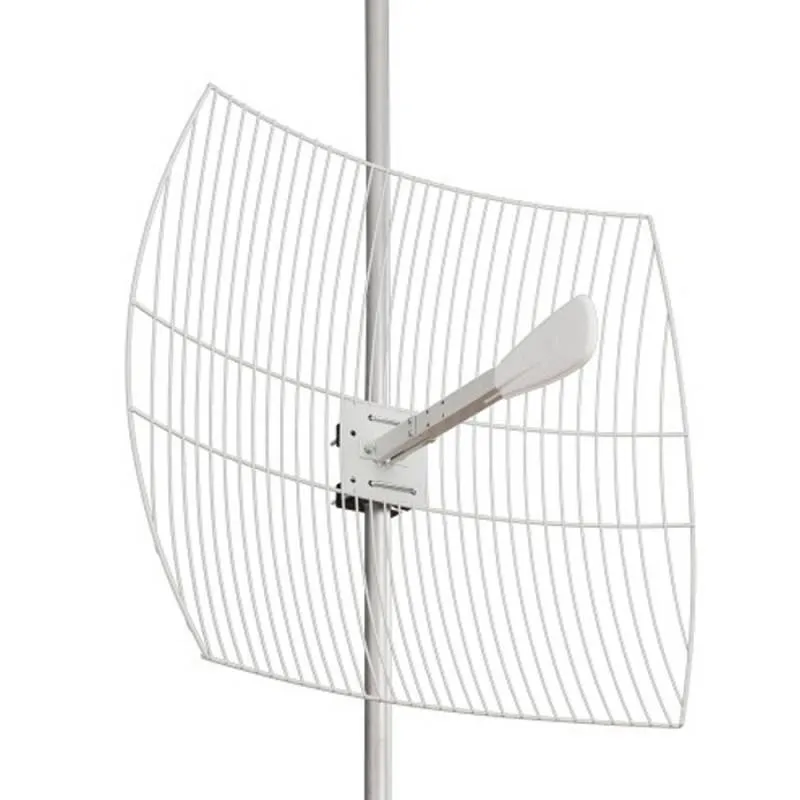

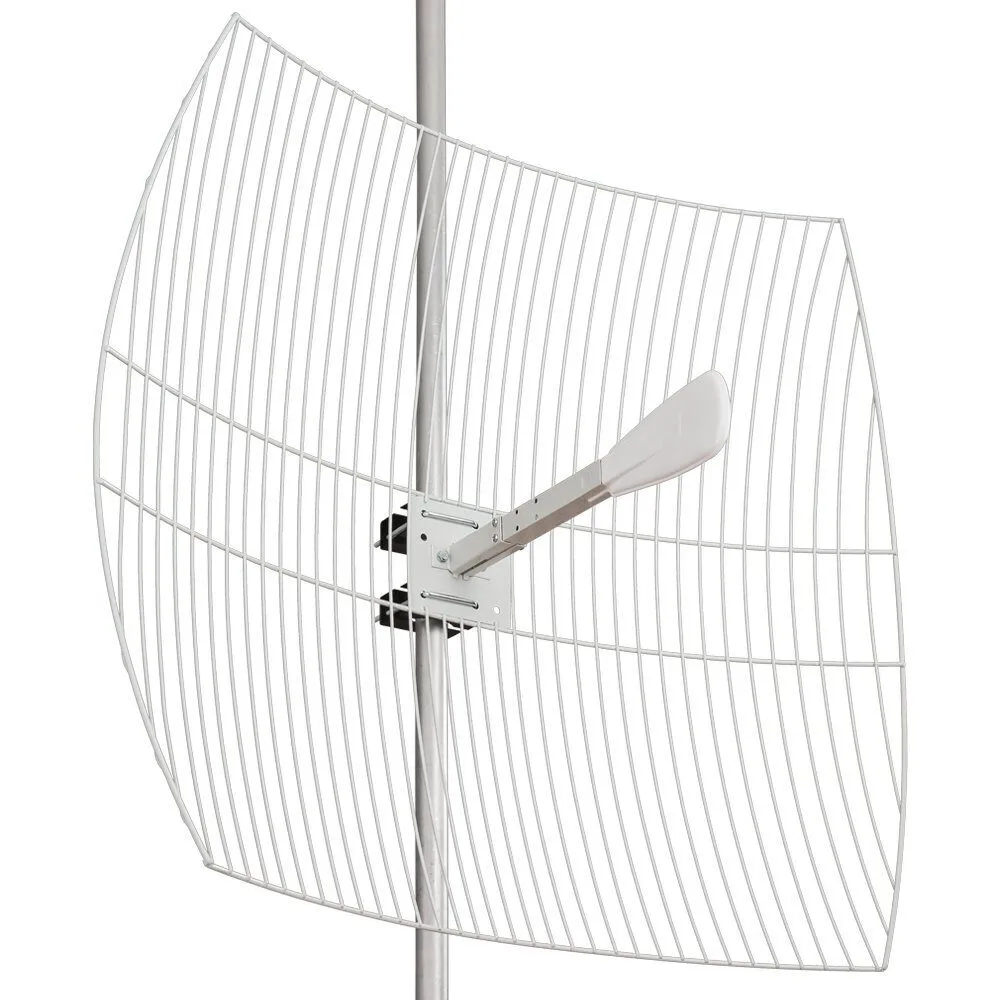

Антенна PRISMA 3G/4G (27 дБ)
2131155209
Антенны, 3G антенны, 3G/4G антенны,

Антенна PRISMA 3G/4G (27 дБ) предназначена для работы в сетях LTE на частотах от 1.8 ГГц до 2,7 ГГц.

Особенности антенны:

  • Обеспечивает уверенный дальний прием 3G, WiFi, LTE интернета.
  • Подходит для приема 3G, LTE интернета операторов МТС, Мегафон, Билайн, Теле2.
  • Собственное усиление антенны в рабочем диапазоне частот составляет до 27 дб ±1Дб.
  • Рефлектор окрашен полимерными красками.
  • Все неокрашенные детали имеют цинковое гальваническое покрытие.

Конструкция антенны состоит из:

  • Облучателя
  • Проволочного параболического прямо-фокусного рефлектора.
  • Креплений облучателя и креплений  рефлектора.

Рефлекторы поставляются в упаковке из полиэтилена, а  крепления и облучатель в коробке из гофрокартона.

С помощью этой антенны можно обеспечить уверенную связь с базовой станцией LTE на расстоянии не менее 5 км в условиях прямой видимости.

За счет того что антенна PRISMA 3G/4G имеет малое сопротивление ветру т.к. сделана из сваренной контактной сваркой стальной проволокой и не имеет сплошной поверхности, как зеркало спутниковой антенны, такую антенну можно не опасаясь установить на высокую мачту, что практически невозможно сделать с зеркалом спутниковой тарелки.

Комплектация:

  1. Рефлектор
  2. Облучатель
  3. Комплект креплений
  4. Инструкция
Рейтинг:
(1 голос)
Rated 5.000000/5 based on 1 customer reviews
Артикул: 35-1574
Антенна PRISMA 3G/4G (27 дБ)
Диапазон: GSM/LTE 1800 , 3G/UMTS 2100 , 4G/LTE 2600
+
6 000

Самовывоз
СПб, ул. Седова, д. 11, лит. А, ТЦ "Эврика", пав. 203 (2 этаж)
или любой Пункт выдачи Boxberry

Доставка
по Москве
на следующий рабочий день - 300 руб.
по Санкт-Петербургу в день заказа или на следующий рабочий день - 300 руб.
Ленинградская обл. и отдалённые районы СПб 1-2 дня - 700 руб.
Регионы РФ - 700 руб.


Купить в один клик
Телефон *
Ваш комментарий к заказу

Антенна PRISMA 3G/4G (27 дБ) предназначена для работы в сетях LTE на частотах от 1.8 ГГц до 2,7 ГГц.

Особенности антенны:

  • Обеспечивает уверенный дальний прием 3G, WiFi, LTE интернета.
  • Подходит для приема 3G, LTE интернета операторов МТС, Мегафон, Билайн, Теле2.
  • Собственное усиление антенны в рабочем диапазоне частот составляет до 27 дб ±1Дб.
  • Рефлектор окрашен полимерными красками.
  • Все неокрашенные детали имеют цинковое гальваническое покрытие.

Конструкция антенны состоит из:

  • Облучателя
  • Проволочного параболического прямо-фокусного рефлектора.
  • Креплений облучателя и креплений  рефлектора.

Рефлекторы поставляются в упаковке из полиэтилена, а  крепления и облучатель в коробке из гофрокартона.

С помощью этой антенны можно обеспечить уверенную связь с базовой станцией LTE на расстоянии не менее 5 км в условиях прямой видимости.

За счет того что антенна PRISMA 3G/4G имеет малое сопротивление ветру т.к. сделана из сваренной контактной сваркой стальной проволокой и не имеет сплошной поверхности, как зеркало спутниковой антенны, такую антенну можно не опасаясь установить на высокую мачту, что практически невозможно сделать с зеркалом спутниковой тарелки.

Комплектация:

  1. Рефлектор
  2. Облучатель
  3. Комплект креплений
  4. Инструкция

Характеристики:

Тип антенны

Направленная

Рабочий диапазон частот мГц,

1710-2700

Коэффициент усиления антенны

1710-1880 МГц:  -25дБ. ±1 дБ.
1900-2175 МГц:  -26дБ. ±1 дБ.
2500-2700 МГц:  -27дБ. ±1 дБ.

Поляризация

Линейная, выбирается при установке

Угол диаграммы направленности по уровню -3Дб

H ±6 º; E ±6 º

Максимальная подводимая мощность, Вт

не более 100

К.С.В.Н.

менее 1,5 на участок 1710-2700 МГц

Входное сопротивление, Ом

50

Температура эксплуатации °С

-50..+40

Допустимая ветровая нагрузка, м/с

25

Масса антенны, кг БРУТТО/НЕТТО

2,1

Тип используемого разъема

NP-245, N тип ( розетка )

Максимальный диаметр опоры, мм

54мм

Исполнение

Всепогодное

Материал корпуса

Облучатель: ABS пластик.

Устойчивый к ультрафиолетовому излучению.

Рефлектор: проволока ст10 защищённая полимерным покрытием



Комплект поставки

Рефлектор, облучатель, комплект креплений, инструкция

Выбор места установки антенны

  • Желательно установить антенну в прямой видимости антенн базовой станции 3G/4G операторов. На пути от антенны до базовой станции не должно быть никаких близко стоящих высоких препятствий. Здания, горы, холмы, лесопосадки мешают распространению сигнала.
  • Устанавливайте антенну как можно выше. Высокие деревья, крыши домов и другие крупные объекты, расположенные ближе 1,5 метров от антенны могут вызвать отражение радиоволн и ухудшить качество связи.
  • Если у вас остался излишек кабеля, используйте его на поднятие антенны вверх над землей. Варианты установки антенны приведены на рисунке ниже, где варианты 1 и 2 – правильная установка. Дерево и стена дома в вариантах 3 и 4 мешают распространению сигнала.
  • Расстояние от места установки антенны до места нахождения модема или роутера со встроенным модемом должно быть как можно короче, так как применение длинных соединительных кабелей приведет к затуханию сигнала и ухудшению качества связи.

mesta-ystanovki

Сборка антенны
Сборку следует начать с рефлектора антенны.
Для сборки потребуется инструмент: гаечный ключ  8х10, отвертка шлицевая и крестовая, рулетка.

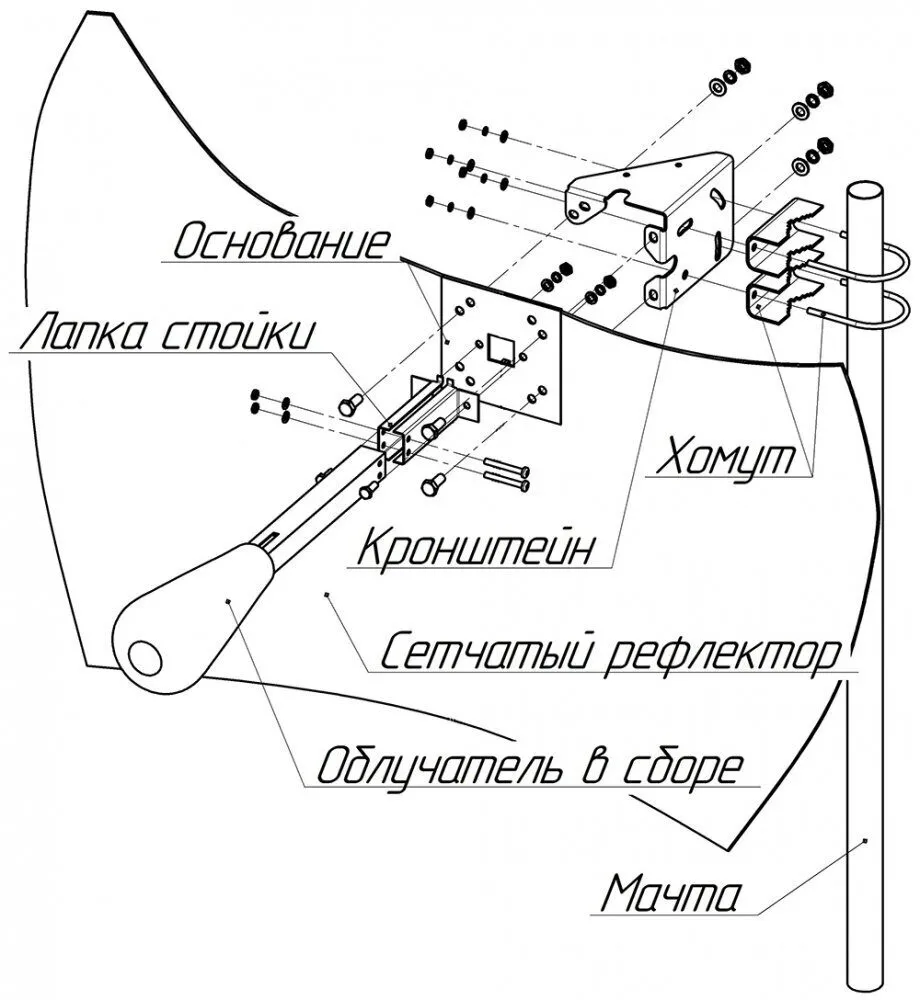

Произведите сборку антенны в соответствии со схемой, приведённой на рисунке ниже:

  • Установите кронштейн на прямоугольное основание рефлектора антенны и зафиксируйте его тремя короткими болтами.
  • Установите на кронштейн два хомута для крепления антенны на мачте.
  • Переверните сетчатый рефлектор и установите на основание две лапки стойки. Зафиксируйте их короткими болтами. Облучатель антенны имеет один высокочастотный разъем типа N (female).
  • Проденьте кабельную сборку, со стороны кронштейна, через квадратное отверстие в основании рефлектора и установленные лапки стойки. Затем проденьте через стойку облучателя.
  • Кабельная сборка и переходники высокочастотных разъёмов в комплект поставки не входят и приобретаются отдельно, исходя из расстояния от антенны до пользовательского оборудования и типов разъемов на пользовательском оборудовании. Накрутите разъём кабельной сборки на разъём облучателя. Вставьте облучатель в стойку облучателя. Установите облучатель в сборе со стойкой в лапки стойки, как показано на схеме ниже. Закрепите стойку в сборе с облучателем в лапках двумя винтами.
  • Проконтролируйте надежность всех соединений антенны.

PRISMAantenna3g4g

Монтаж и наведение антенны
Внимание! Направленные параболические антенны имеют очень узкую диаграмму направленности и требуют особо точного наведения на базовую станцию оператора. Отклонение в 1-2 градуса уменьшает уровень сигнала в несколько раз!

  • Перед установкой антенны уточните поляризацию, в которой излучается сигнал базовой станцией вашего оператора. Как правило, это вертикальная поляризация. Для изменения поляризации облучателя антенны, переставьте кронштейн на основании сетчатого рефлектора на 90°.
  • Установите антенну в сборе на заземленную мачту, как показано на рисунке выше, слегка зафиксировав ее хомутами и обеспечив возможность изменять положение антенны.
  • Наведите антенну на базовую станцию. Для ориентации антенны используйте специальные приложения для модемов, позволяющие навести антенну по максимальному значению сигнала. Найдя положение антенны, при котором скорость передачи данных или уровень сигнала максимальны, зафиксируйте антенну на мачте, затянув гайки хомутов.
  • Проложите кабельные сборки от антенны до вашего оборудования (3G/4G модема, роутера, репитера и т.п.), не допуская резких перегибов кабеля.
  • Примеры размещения оборудования и подключения антенны к 3G/4G USB модему показаны на рисунке ниже.

prisma-soedinrnie-s-modemom
